Comprendre le rôle du calibre dans le choix d’un disjoncteur divisionnaire
Le disjoncteur divisionnaire est un élément fondamental dans votre tableau électrique domestique. Son rôle principal est d’assurer la sécurité électrique en coupant automatiquement le courant électrique lorsqu’une anomalie est détectée sur un circuit spécifique. Cette anomalie peut être une surcharge, due à un dépassement de la capacité nominale du circuit, ou un court-circuit, qui peut être dangereux pour votre installation.
Le calibre du disjoncteur, exprimé en ampères (A), correspond à l’intensité maximale supportée par ce dispositif sans qu’il ne déclenche. Le choix de ce calibre doit donc être précis et adapté à la capacité de votre circuit ainsi qu’à la puissance des appareils connectés.
Par exemple, un disjoncteur divisionnaire 16A est dimensionné pour supporter un courant nominal de 16 ampères, ce qui représente environ 3680 watts sur un circuit en monophasé à 230V. Si ce seuil est dépassé, le disjoncteur coupe automatiquement le courant pour éviter une surchauffe des câbles électrique, prévenant ainsi tout risque d’incendie.
Choisir un disjoncteur avec un calibre inadapté peut entraîner des dysfonctionnements ou mettre votre logement en danger. Un disjoncteur sous-calibré coupera fréquemment, même en utilisation normale, ce qui deviendra rapidement source d’agacement et d’interruptions. À l’inverse, un calibre trop élevé laissera passer un courant excessif, provoquant une surchauffe du câble et un risque accru d’incendie. Le respect des normes électriques, notamment la norme NF C 15-100, est donc indispensable pour choisir le calibre approprié et garantir la fiabilité et la sécurité de votre installation électrique.

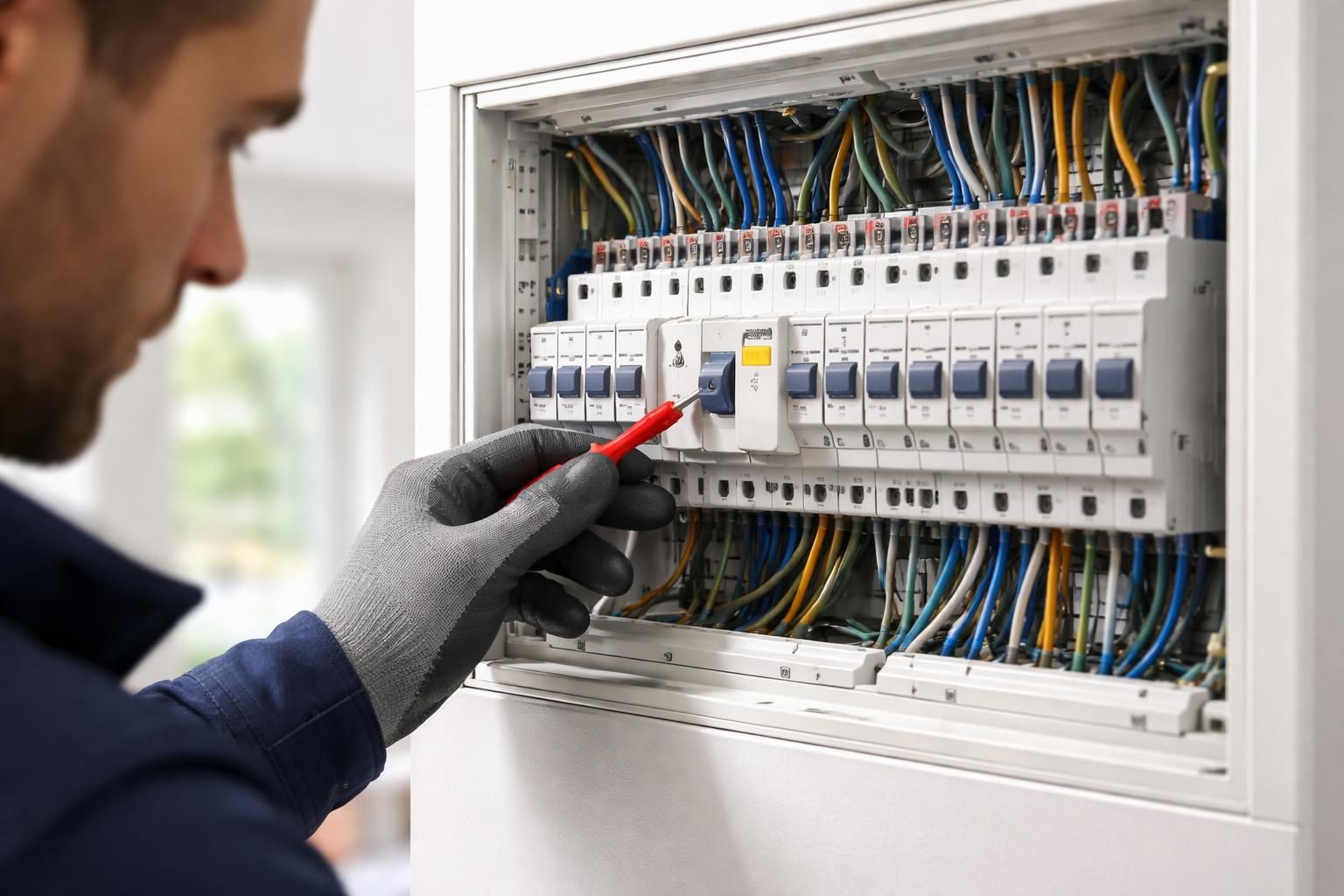

Il est fortement conseillé de faire appel à un électricien qualifié pour toute modification ou dimensionnement de votre tableau électrique. Le professionnel vous renseignera précisément sur le calibre optimal et vérifiera la conformité de votre installation selon les règles en vigueur.
Les calibres standards pour disjoncteurs divisionnaires : quelles valeurs choisir selon les circuits ?
Dans une installation électrique domestique, chaque circuit est protégé par un disjoncteur divisionnaire calibré selon la puissance des équipements qu’il dessert. Voici un aperçu détaillé des calibres communs et de leur usage adapté à divers types de circuits :
- Disjoncteur 2A : réservé à des circuits très faibles consommations comme la ventilation mécanique contrôlée (VMC) ou la sonnette. Ces circuits requièrent une section de câble de 1,5 mm². La puissance maximale supportée est d’environ 460 watts.
- Disjoncteur 10A à 16A pour l’éclairage : un circuit d’éclairage peut comporter jusqu’à 8 points lumineux sur un 10A, ou davantage sur un 16A afin d’anticiper des extensions futures. La section de câble recommandée est de 1,5 mm².
- Disjoncteur 16A pour prises standards : Il protège une rangée de prises, généralement 8 prises maximum, totalisant autour de 3680 watts. La section de câble doit aussi être de 1,5 mm².
- Disjoncteur 20A pour circuits spécialisés : à utiliser pour les appareils électroménagers puissants – lave-linge, sèche-linge, lave-vaisselle, four – qui méritent un circuit dédié pour éviter les déclenchements intempestifs. Ces circuits doivent être câblés en 2,5 mm².
- Disjoncteur 20A pour prises renforcées : ce calibre supporte jusqu’à 12 prises avec une puissance cumulée ne dépassant pas 4600 watts, raccordées sur un câble de 2,5 mm².
- Disjoncteur 32A pour plaques de cuisson : les plaques à induction nécessitent un circuit dédié protégé par un disjoncteur 32A, raccordé avec du câble de 6 mm², et il ne faut brancher aucune autre charge sur cette ligne.
Ce référencement reste une base fiable largement employée en résidentiel mais doit être ajusté selon les spécificités de vos appareils et des recommandations des fabricants. Pour assurer une compréhension approfondie de toutes ces règles, vous pouvez consulter le guide complet qui détaille le rôle d’un disjoncteur divisionnaire dans une installation électrique.
Dimensionner précisément le calibre d’un disjoncteur pour les circuits de chauffage électrique
Le chauffage électrique est souvent la source la plus importante de consommation dans une maison. Pour éviter les disjonctions fréquentes l’hiver et garantir la sécurité, il est essentiel de choisir le calibre adapté au circuit correspondant. Le dimensionnement repose sur un calcul simple : la puissance totale des radiateurs sur la ligne, divisée par la tension du réseau (230V).
Exemple : pour trois radiateurs de 1500W chacun, la puissance totale est de 4500W. En divisant 4500W par 230V, vous obtenez une intensité de 19,5A. Le disjoncteur standard immédiatement supérieur est donc un 20A, avec un câble d’au moins 2,5 mm².
Le tableau ci-dessous récapitule les correspondances usuelles entre puissance des radiateurs, calibre du disjoncteur et la section de câble exigée :
| Puissance totale chauffage (W) | Calibre disjoncteur (A) | Section câble (mm²) |
|---|---|---|
| Jusqu’à 3500 W | 16 A | 1,5 |
| 3501 W à 4500 W | 20 A | 2,5 |
| 4501 W à 5750 W | 25 A | 4 |
| 5751 W à 7250 W | 32 A | 6 |
Pour des puissances importantes, il est recommandé de répartir la charge sur plusieurs circuits afin de garantir la sécurité et éviter tout risque de coupure généralisée. Par exemple, pour une puissance de 6000W, diviser en deux circuits distincts avec des disjoncteurs 16A est plus judicieux qu’un circuit unique en 32A.
Il est important de signaler que les circuits spécifiques, tels que les planchers chauffants, nécessitent un calcul rigoureux et souvent l’intervention d’un professionnel qualifié. Le câblage doit être précisément adapté, car ces installations sont intégrées dans la structure même du sol.
Pour approfondir la compréhension des sections de câbles liées aux puissances, référez-vous à ce guide sur la section des fils électriques qui complète utilement cette démarche.
Calibrage de l’interrupteur différentiel en lien avec les disjoncteurs divisionnaires
L’interrupteur différentiel joue un rôle vital dans la prévention des risques électriques. Installé en amont des disjoncteurs divisionnaires, il détecte les fuites de courant susceptibles de provoquer un choc électrique. Son calibre doit être soigneusement choisi, car il conditionne la surveillance fiable de plusieurs circuits en simultané.
Deux règles essentielles guident ce choix :
- Règle de l’amont : Le calibre du différentiel doit être supérieur ou égal à celui du disjoncteur principal (disjoncteur d’abonné). Par exemple, si le disjoncteur principal est de 30A, l’interrupteur différentiel doit avoir un calibre d’au minimum 40A.
- Règle de l’aval : La somme des calibres des disjoncteurs protégés par cet interrupteur doit être calculée en tenant compte d’un coefficient : 100 % pour les circuits gourmands (chauffage, chauffe-eau, recharge véhicule électrique), et 50 % pour les circuits classiques (prises, éclairage).
Par exemple, un interrupteur différentiel protégeant un circuit chauffage 20A, un circuit four 20A, un circuit prises 20A et un circuit éclairage 10A aura un calcul d’intensité comme suit :
20A (chauffage) + (20A + 20A + 10A) × 0,5 = 20A + 25A = 45A. Un différentiel 63A sera donc adapté pour cette rangée.
En résidentiel, les calibres standards pour les différentiel sont 40A et 63A. Le choix entre ces deux dépendra de la typologie de vos circuits. Le respect de ces normes est crucial pour la conformité de votre installation et votre protection. De plus, depuis 2026, la norme NF C 15-100 impose l’installation d’au moins un différentiel de type A dans votre tableau pour protéger les circuits sensibles, notamment ceux des plaques de cuisson et des lave-linges.
Vous pouvez retrouver un panorama complet des normes et bonnes pratiques dans ce dossier détaillé sur comment dimensionner un tableau électrique en respectant la réglementation actuelle.
Les marques de disjoncteurs divisionnaires et leurs différences pour un choix éclairé
Sur le marché en 2026, plusieurs fabricants proposent des disjoncteurs divisionnaires aux performances fiables, parmi lesquels figurent Legrand, Schneider Electric et Hager. Le choix de la marque peut influencer la qualité, la durabilité, la facilité d’installation mais aussi le budget.
Legrand est reconnu pour ses produits robustes et une gamme complète compatible avec la norme NF C 15-100. Leurs modules se distinguent par un design ergonomique facilitant le montage et le démontage, ainsi qu’un bon rapport qualité-prix. Legrand offre des calibres standards adaptés à un large éventail de circuits domestiques. Le prix unitaire d’un disjoncteur 16A tourne autour de 15 à 20 euros TTC.
Schneider Electric
Hager
Pour une installation complète, avec la pose professionnelle, les coûts varient selon la complexité et la région. L’installation d’un tableau électrique standard avec disjoncteurs divisionnaires calibrés correctement peut coûter entre 800 et 1500 euros TTC, pose et fourniture incluses.
Le choix de la marque devra se faire également en fonction de la disponibilité des pièces de rechange et de la facilité d’accès aux notices techniques. Un bon repérage des circuits dans votre tableau aide aussi grandement la maintenance régulière, ce que vous pouvez approfondir en consultant ce guide sur comment repérer les circuits dans un tableau électrique.
