Comment repérer les circuits dans un tableau électrique facilement

Comprendre la structure d’un tableau électrique pour faciliter le repérage des circuits

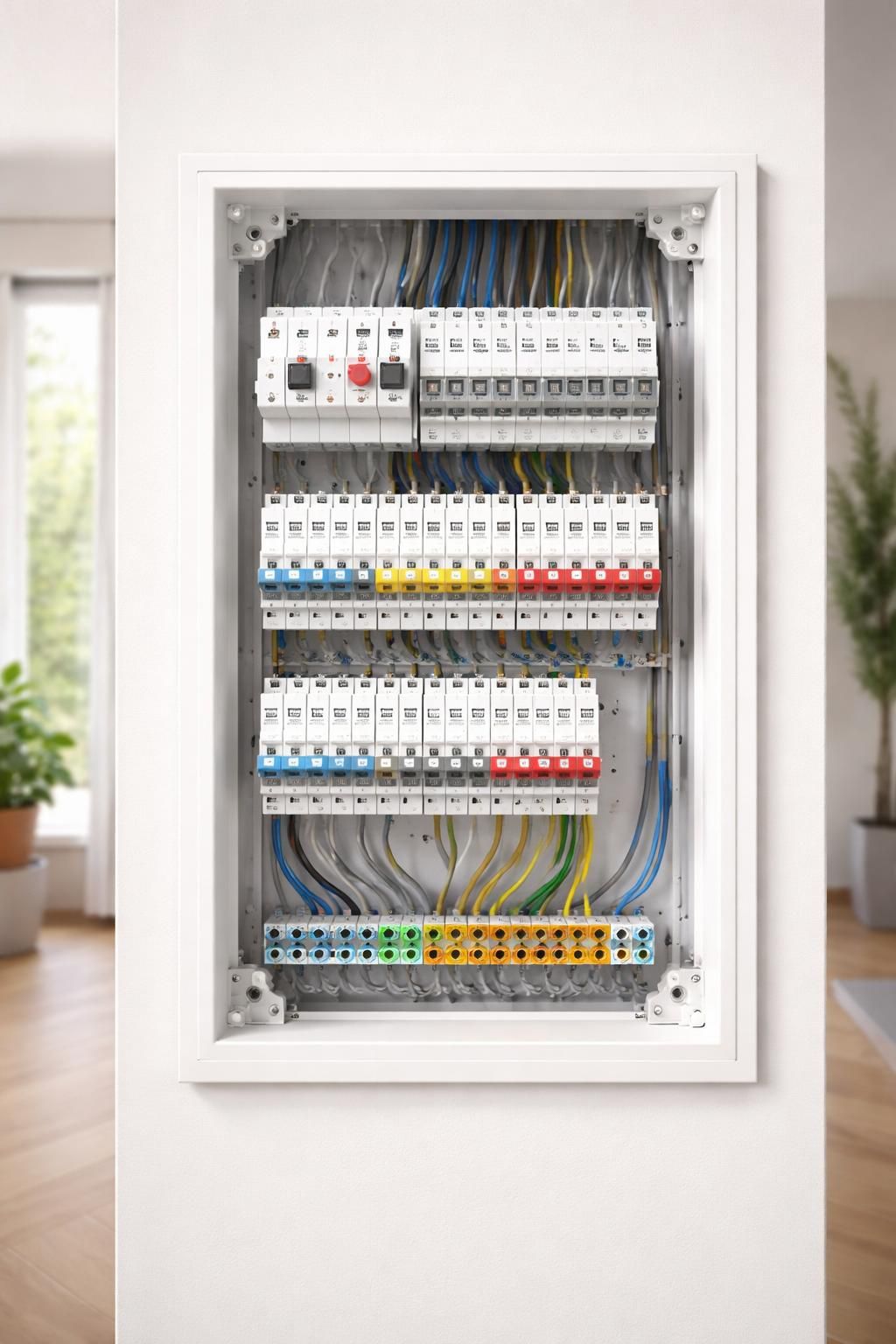

Pour repérer efficacement les circuits dans un tableau électrique domestique, il est indispensable en premier lieu de comprendre la constitution même de ce boîtier. Le tableau électrique est un élément central de votre installation électrique, généralement encastré dans un mur, visible uniquement par sa porte qui s’ouvre sur une structure complexe. À l’intérieur, des rails métalliques supportent divers modules, parmi lesquels le disjoncteur de branchement, les interrupteurs différentiels, les disjoncteurs divisionnaires, ainsi que des accessoires modulaires comme les parafoudres ou contacteurs. À cela s’ajoutent des bornes pour les fils de neutre et de terre, essentiels pour organiser les connexions.

Le disjoncteur de branchement, souvent calibré à 500 mA pour un usage résidentiel, est la première coupure de l’ensemble de l’alimentation électrique. Il protège votre logement en permettant de couper le courant en cas d’urgence ou pour réaliser un dépannage en toute sécurité. Viennent ensuite les interrupteurs différentiels, qui assurent la sécurité des personnes en détectant toute fuite de courant anormale vers la terre. Chaque interrupteur différentiel regroupe plusieurs circuits protégés en aval grâce aux disjoncteurs divisionnaires, qui eux-mêmes protègent chaque ligne individuelle contre la surcharge et les courts-circuits.

Cette organisation n’est pas choisie au hasard : selon la norme NF C 15-100, il est recommandé de séparer distinctement les circuits éclairage de ceux des prises de courant, et d’attribuer à chaque circuit un disjoncteur adapté à la section des câbles et à la puissance utilisée. Ce repérage dans le tableau se révèle particulièrement utile dès que le logement a fait l’objet d’extensions successives, où l’absence ou l’obsolescence des étiquettes oblige à un diagnostic minutieux.

Pour vous aider dans ce processus, il est essentiel aussi de connaître le code des fils électriques. En règle générale, la phase est en rouge ou marron, le neutre en bleu, et la terre en vert et jaune. Ces couleurs facilitent le repérage sans pour autant se montrer infaillibles, surtout dans d’anciennes installations où les repères de couleurs peuvent être entachés de bricolages peu rigoureux. Ainsi, utiliser un multimètre, un stylo-testeur ou une lampe témoin est indispensable pour confirmer l’attribution des fils électriques et garantir une analyse sécurisée.

Dans certaines configurations, notamment en triphasé, il faut veiller à l’équilibre des phases pour éviter la surcharge sur un seul rail. Par exemple, dans un circuit triphasé 60 A, chacun des trois disjoncteurs de phase devrait supporter environ 20 A. Ce respect d’équilibre entre phases assure le bon fonctionnement et évite les déclenchements intempestifs. Pour mieux comprendre ces règles spécifiques, il est conseillé de consulter des guides spécialisés ou de solliciter un électricien professionnel.

Méthodes pratiques et outils pour identifier chaque circuit dans un tableau électrique domestique

Le repérage précis des circuits électriques sans disposer d’un schéma électrique initial exige une méthode rigoureuse. Commencez toujours par couper l’alimentation générale via le disjoncteur de branchement afin d’éliminer tout risque d’électrocution lors de vos manipulations. Pour certains diagnostics simples, comme le test d’extinction progressive des points lumineux ou des prises, l’alimentation peut rester en marche, mais en aucun cas, les parties métalliques ne doivent être touchées et il faut utiliser des outils isolants.

Une technique effective pour repérer les circuits consiste à tester un disjoncteur à la fois. En baissant un disjoncteur, observez immédiatement quelles lampes ou quels appareils s’éteignent dans votre habitation. Par exemple, si vous coupez le disjoncteur numéro 4 et que la lumière du salon ainsi que les prises du couloir s’éteignent, vous aurez déjà un premier élément pour votre étiquetage.

Pour identifier les prises sur un circuit particulier, vous pouvez brancher une lampe témoin dans chacune des prises puis, circuit par circuit, couper chaque disjoncteur et noter les prises et points d’éclairage hors service. Cette démarche, bien qu’un peu fastidieuse, vous permettra d’établir une cartographie précise et sur mesure de votre installation.

Deux méthodes plus techniques sont également couramment utilisées par les professionnels équipés : la liaison par conducteur temporaire et la prise “shuntée”. La première consiste à faire passer un fil de terre ou un conducteur isolé hors tension entre le tableau et une prise ciblée. En mesurant la continuité au tableau avec un multimètre, on peut identifier précisément la correspondance des conducteurs. Cette méthode doit être réalisée avec une grande précaution et en coupant la totalité de l’alimentation.

La prise “shuntée” permet de créer une continuité temporaire entre la phase et le neutre d’une prise afin de détecter au tableau ce circuit fermé. L’usage de cette technique est réservé aux personnes expérimentées en électricité, équipées de matériel adéquat, pour éviter les risques de court-circuit.

Pour parfaire votre repérage, il est fortement recommandé de réaliser un étiquetage clair et durable sur les disjoncteurs et interrupteurs différentiels. En fonction des marques telles que Legrand, Schneider ou Hager, vous trouverez des étiquettes autocollantes ou des languettes à glisser sous une protection transparente. Veillez à indiquer des libellés précis, par exemple : “prises séjour côté fenêtre”, “éclairage étage + escalier”, ou “lave-linge buanderie”.

Pour toute incertitude ou situation complexe, notamment en cas de circuits non reconnus, de disjoncteurs fréquemment déclenchés, ou d’installations anciennes, il est recommandé de faire appel à un professionnel certifié. Le diagnostic électrique, en 2026, reste l’étape clé pour assurer la conformité et la sécurité de votre installation. Consultez ce guide sur les prix d’un diagnostic électrique en 2026 pour mieux préparer cet investissement essentiel.

Les normes essentielles à respecter pour un repérage correct et sécurisé des circuits électriques

Le repérage des circuits électriques dans le tableau doit toujours se faire en cohérence avec les règles en vigueur, notamment la norme NF C 15-100 qui régule la sécurité et l’organisation des installations domestiques en France. Cette norme impose notamment la séparation des circuits prises et éclairage, l’usage de disjoncteurs adaptés, et un repérage clair qui facilite l’intervention et améliore la sécurité électrique.

Selon la NF C 15-100, chaque circuit doit être protégé par un disjoncteur dont le calibre correspond à la section des câbles et à la puissance prévue. Par exemple, un circuit d’éclairage sera équipé d’un disjoncteur de 10 ou 16 A en général, tandis qu’un circuit alimentant une plaque de cuisson ou une borne de recharge pourra nécessiter un disjoncteur de 32 A. Une mauvaise correspondance entre câble et calibre peut provoquer échauffements, déclenchements intempestifs et représenter un risque d’incendie.

Le bornier de terre, élément fondamental que vous retrouverez dans chaque tableau électrique, garantit la bonne mise à la terre de toutes les masses métalliques. La continuité de la terre doit être vérifiée avec le plus grand soin selon les préconisations. Pour comprendre le rôle primordial de la mise à la terre dans votre sécurité, vous pouvez consulter cet article dédié sur l’importance de la mise à la terre.

Dans l’organisation du tableau, les interrupteurs différentiels prennent toute leur importance pour limiter les risques de choc électrique et prévenir les incendies liés à des défauts d’isolement. Pour un logement standard, il est courant d’avoir un ou plusieurs différentiel 30 mA qui protègent plusieurs disjoncteurs divisionnaires. Ce repérage différentié facilite les interventions et évite la coupure totale en cas de problème sur un circuit isolé.

Enfin, il faut noter que les tableaux modernes sont souvent équipés de modules complémentaires comme les parafoudres, qui protègent contre les surtensions liées à la foudre, ou des contacteurs jour/nuit pilotant un chauffe-eau pour profiter des heures creuses. Chaque module doit être identifié précisément dans l’étiquetage pour éviter toute confusion.

Conseils pour un étiquetage efficace de vos circuits électriques et schémas simplifiés

Après avoir mis en œuvre un repérage méthodique des circuits dans votre tableau électrique, il est crucial de pérenniser cette organisation par un étiquetage clair et précis. Le tableau électrique de nombreux logements est souvent modifié au fil des années sans mise à jour des repères, ce qui complique la maintenance et augmente les risques lors des interventions. L’étiquetage doit être complet, aussi bien pour les disjoncteurs divisionnaires que pour les interrupteurs différentiels et les bornes.

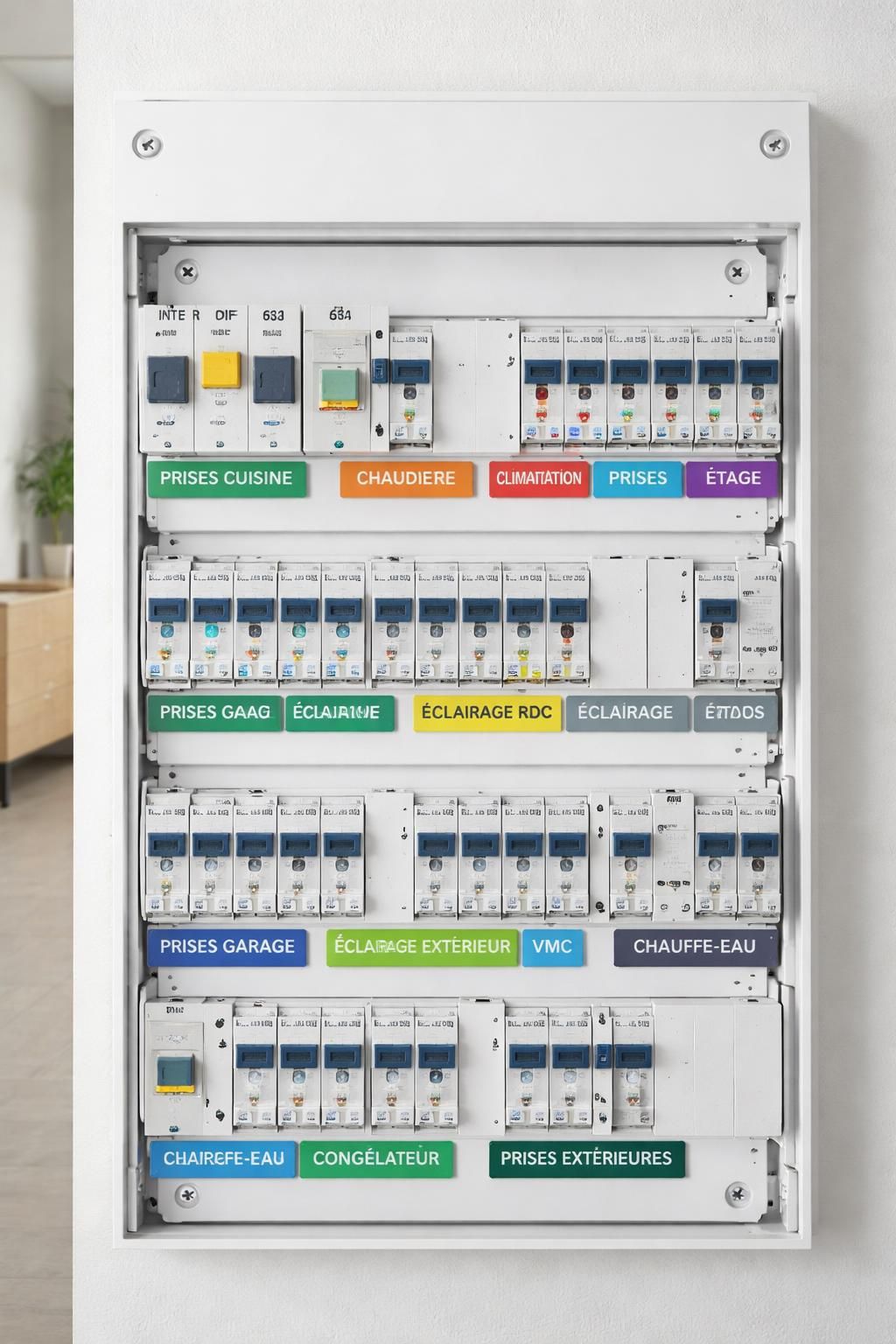

Utilisez des étiquettes fournies avec votre tableau ou achetées séparément, destinées à être glissées sous une protection transparente. Les libellés doivent être explicites : mentionnez l’usage exact du circuit, par exemple, “prises chambre 1”, “éclairage salle de bain”, ou “chauffe-eau”. Ce détail facilite la compréhension rapide, évite les erreurs et permet de couper ou rétablir le courant en maîtrisant parfaitement les zones concernées.

Pour ceux qui souhaitent aller plus loin, il est recommandé de réaliser un schéma électrique simplifié à placer derrière la porte du tableau. Ce document doit représenter l’organisation physique des rangées, la correspondance des disjoncteurs aux circuits et leurs alimentations via les interrupteurs différentiels. Un tel schéma est précieux non seulement pour vous en usage quotidien, mais aussi pour les professionnels qui interviendront à l’avenir.

Il est aussi judicieux de dater chaque modification et de noter les interventions. Cela permet de garder une trace des évolutions, par exemple l’ajout d’un circuit pour une borne de recharge, ou la modification d’un circuit de chauffage. Les annotations peuvent aussi indiquer les circuits à contrôler ultérieurement, en cas de suspicion ou d’absence d’équipement.

Voici une liste d’outils et bonnes pratiques pour réussir votre étiquetage et repérage circuit :

• Utiliser un carnet ou un tableau pour noter clairement chaque circuit testé et son affectation.
• Se servir de codes couleurs et de sigles facilement compréhensibles par tous.
• Privilégier des étiquettes durables et résistantes, adaptées à l’environnement électrique.
• Photographier le tableau annoté pour garder une trace visuelle.
• Dater et documenter chaque mise à jour en précisant la nature des travaux.
• Consulter un professionnel en cas de doute pour valider ou compléter ce travail.

Comparatif des marques principales et fourchettes de prix pour modules et installation complète

Sur le marché des tableaux électriques, les marques Legrand, Schneider Electric et Hager figurent parmi les plus reconnues et utilisées dans les installations domestiques actuelles. Chaque marque propose des produits conformes à la norme NF C 15-100, mais présentent des différences en termes d’ergonomie, modularité et prix, éléments essentiels à prendre en compte lors du choix de modules pour le repérage et la protection des circuits.

Legrand est souvent apprécié pour la qualité et la facilité d’étiquetage de ses systèmes. Ses coffrets sont fournis avec des étiquettes autocollantes et des protections transparentes spécifiques facilitant les repérages. Schneider Electric propose un large choix de produits modulaires, favorisant une adaptation facile à différents types d’installations, en particulier lorsque des extensions ou remise en conformité sont nécessaires. Hager se distingue par la robustesse et la simplicité de montage de ses tableaux électriques, avec des systèmes de fixation des modules très pratiques.

Voici un tableau comparatif synthétique des principaux modules en termes de prix disponible pour l’année 2026, pour orienter votre choix :

Côté installation, pour une remise en conformité complète avec repérage et étiquetage, comptez en moyenne entre 400 et 800 € selon la taille du logement et la complexité de l’installation. Cette estimation comprend le déplacement, la main-d’œuvre et les procédures de diagnostic électrique, qui garantissent la sécurité et la conformité avec les normes actuelles. Pour une installation neuve complète ou un remplacement sérieux d’un tableau vétuste, le budget peut s’élever au-delà de 1000 €.

Dans tous les cas, mieux vaut s’adresser à un professionnel qualifié pour la pose et la mise en service. Cette démarche sécurise l’ensemble, évite les erreurs de connexion ou d’équilibrage des phases, et garantit un repérage fiable selon les recommandations de la norme NF C 15-100. Pour approfondir la question du remplacement de tableaux anciens, vous pouvez consulter cet article sur les risques liés aux tableaux électriques vétustes.

Un tableau bien choisi et correctement repéré facilite non seulement l’accès à vos circuits, mais optimise aussi la maintenance et la sécurité électrique de votre logement sur le long terme.
