Choisir la bonne section fil électrique est une étape incontournable pour garantir une prise sécurisée dans une installation domestique. Si ce choix est négligé, il peut entraîner des problèmes graves tels que la surchauffe des câbles, des départs de feu, ou des dysfonctionnements d’appareils électriques. La sécurité électrique impose de respecter des règles précises, notamment la norme très stricte NF C 15-100, garantissant une protection optimale des circuits. Ce guide vous accompagne pour comprendre comment dimensionner vos câbles, calculer l’intensité électrique nécessaire et assurer la conformité de votre installation, tout en restant accessible à tous.
Points clés à retenir :
- La section des fils dépend avant tout de l’intensité électrique maximum du circuit.
- Il faut toujours prendre en compte la longueur de câblage pour éviter la chute de tension.
- Les circuits d’éclairage, prises et appareils spécialisés nécessitent des sections différentes, selon leurs caractéristiques propres.
- Respecter la norme NF C 15-100 est indispensable pour assurer la sécurité électrique et la conformité réglementaire.
- Pour toute installation électrique complexe ou douteuse, il est recommandé de faire appel à un électricien qualifié.

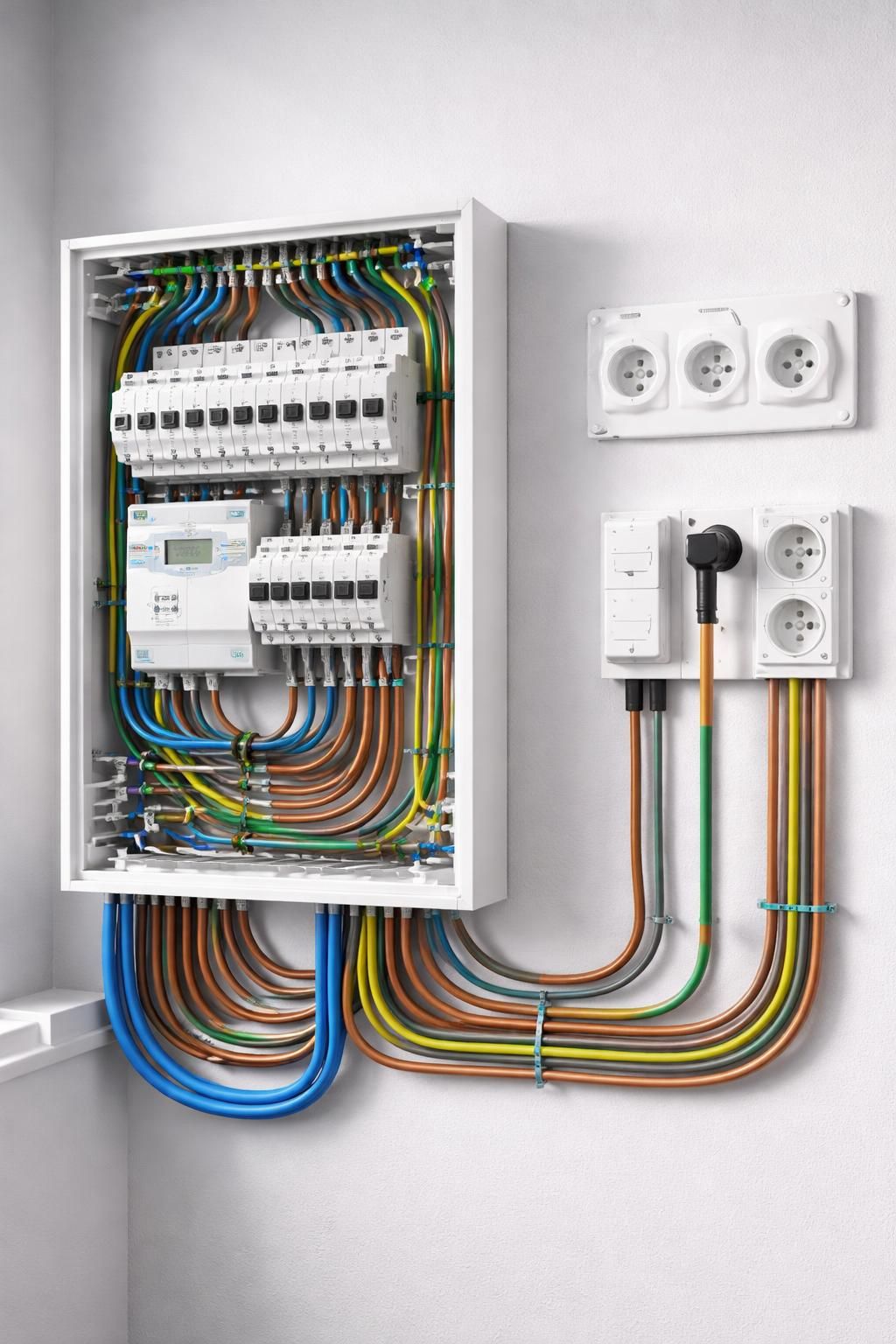

Les fondamentaux du choix de la section fil électrique pour une prise sécurisée
Avant toute décision, il convient de se familiariser avec les concepts de base liés à la sécurité électrique dans un circuit domestique. La section d’un fil électrique, exprimée en millimètres carrés (mm²), reflète son diamètre et sa capacité à transporter l’intensité électrique sans risque de surchauffe.
Le fil standard utilise du cuivre, matériau offrant la meilleure conductivité à installation égale. Un cuivre de section adéquate permet un passage fluide du courant, évitant ainsi une élévation dangereuse de la température. Si la section est trop faible, la résistance interne augmente, générant une chaleur susceptible de dégrader l’isolant, puis de provoquer un incendie. Par conséquent, un choix rigoureux est nécessaire pour protéger efficacement une prise électrique, qui est souvent sollicité par des appareils de très différentes puissances.
Pour déterminer la section adéquate, l’unité de mesure primordiale est l’ampère (A), qui indique l’intensité du courant appelée courant admissible. La relation physique entre la puissance (en watts), la tension (en volts) et l’intensité (en ampères) est donnée par la formule simple :
I = P / U
où I est l’intensité, P la puissance totale des appareils sur le circuit, et U la tension (230 V en France).
Par exemple, un radiateur électrique de 2 000 W demande environ 8,7 A. Il faut alors choisir un câble et un disjoncteur compatibles avec cette intensité, en se référant aux tableaux prescrits par la norme NF C 15-100.
La norme impose également un calibre câble approprié, c’est-à-dire la capacité maximale en ampères du circuit, avec ses dispositifs de protection adaptés. Ainsi, le calibre disjoncteur et la section fil électrique sont toujours liés afin d’assurer une coupure rapide en cas de surcharge ou de court-circuit, protégeant ainsi l’installation.
Il est essentiel de souligner que les valeurs à respecter ne sont pas arbitraires : elles garantissent une prise sécurisée en évitant que l’installation ne devienne un risque pour les habitants et leurs biens.
Impact de la longueur du câble et chute de tension sur le dimensionnement du câble
Souvent négligée dans le dimensionnement, la longueur du câble joue un rôle majeur. Plus la distance entre le tableau électrique central et la prise finale est grande, plus la résistance du câble augmente, provoquant une chute de tension. Cet effet peut impacter directement le fonctionnement des appareils, en particulier les moteurs ou équipements sensibles.
Pour éviter cette perte de tension nuisible, il faut parfois augmenter la section du câble au-delà de la simple exigence de courant admissible. Par exemple, un circuit d’éclairage d’1,5 mm² fonctionnera parfaitement sur 10 mètres, mais sur 30 mètres, il vaut mieux passer à du 2,5 mm² pour limiter les pertes.
La démarche consiste à accepter une chute de tension maximale recommandée d’environ 2%. Cette référence permet de garantir que l’ensemble des appareils bénéficiera d’une alimentation stable et efficace, même en bout de ligne.
Le tableau suivant illustre la relation entre la section fil électrique, la puissance maximale admissible et la longueur du câble pour respecter cette contrainte :
| Section fil cuivre (mm²) | Intensité max (A) | Puissance max (W) à 230 V | Longueur max conseillée à 16 A (m) | Longueur max conseillée à 20 A (m) |
|---|---|---|---|---|
| 1,5 | 16 | 3 680 | 20 | — |
| 2,5 | 20 | 4 600 | 30 | 25 |
| 4 | 25-32 | 5 750 – 7 360 | 50 | 40 |
| 6 | 30-40 | 6 900 – 9 200 | 70 | 60 |
| 10 | 40-63 | 9 200 – 14 500 | 120 | 90 |
Dans le cas de longues distances vers des dépendances (atelier, garage), un surdimensionnement de la section s’impose impérativement. En outre, l’installation d’un tableau divisionnaire plus proche des prises peut limiter ces contraintes. Pour mieux comprendre cette option et apprendre à organiser une installation électrique complexe, le site propose des guides pratiques spécialement dédiés.
Choix de la section fil électrique selon le type de circuit : prises, éclairage et appareils spécialisés
Chaque circuit domestique a ses exigences propres en matière de dimension câble. Il faut ainsi différencier :
- Les circuits d’éclairage, souvent d’intensité faible.
- Les circuits de prises de courant qui doivent supporter des charges variables.
- Les appareils spécialisés comme les plaques de cuisson, lave-linge, ou chauffage électrique.
Circuits d’éclairage
Selon la norme NF C 15-100, la section minimale prévue est de 1,5 mm² sur un disjoncteur de calibre 10 ou 16 A. Cette section convient généralement pour une puissance cumulée d’environ 2300 W par circuit, soit environ 8 points lumineux. En rénovation, si la longueur du circuit est importante, il est conseillé d’adopter du 2,5 mm² pour sécuriser la chute de tension.
Circuits de prises de courant
Les prises alimentent une grande variété d’appareils. Pour un usage courant, la norme française impose un disjoncteur 16 A minimum, avec une section de fil adéquate. En pratique, le câble en 2,5 mm² est recommandé pour garantir une protection optimale du circuit et une marge d’évolution suffisante. Ce calibre câble peut alimenter une puissance de 3 600 à 4 600 W avec fiabilité.
Pour les pièces où un grand nombre de prises est prévu (salon, bureau), ce choix est essentiel afin d’éviter des disjonctions intempestives.
Appareils spécialisés (cuisine, chauffage)
Les plaques de cuisson notamment exigent une alimentation plus puissante : 6 mm² sur un disjoncteur 32 A est la norme recommandée. Pour les autres équipements électroménagers lourds (four, lave-linge, lave-vaisselle), un câble en 2,5 mm² avec disjoncteur de 20 A est prescrit.
Le chauffage électrique étant souvent gourmand en énergie, il nécessite une section de câble adaptée au besoin réel. Jusqu’à 3 500 W, du 1,5 mm² peut suffire, mais le 2,5 mm² est préférable, et au-delà 4 mm² peut être requis selon la puissance.
Utiliser la bonne section garantit non seulement la sécurité thermique, mais permet aussi d’éviter les risques électriques liés à un sous-dimensionnement qui peuvent se révéler catastrophiques sur du long terme.
Comment effectuer un calcul simple et fiable pour dimensionner le câble d’une prise électrique
Un calcul basique, accessible même aux bricoleurs avertis, permet de valider rapidement une section fil électrique. Voici les étapes à suivre :
- Évaluer la puissance totale des appareils susceptibles d’être alimentés simultanément sur le circuit (en watts).
- Calculer l’intensité électrique nécessaire : diviser cette puissance par 230 V.
- Appliquer un coefficient de sécurité (généralement entre 1,5 et 2) pour anticiper les pics.
- Choisir le calibre de disjoncteur immédiatement supérieur à cette intensité.
- Consulter les tableaux normatifs pour déterminer la section minimale compatible.
- Adapter la section en fonction de la longueur du câble, en privilégiant une marge de sécurité.
Prenons un exemple concret : pour un appartement équipé d’un radiateur 2 000 W et quelques prises accessoires totalisant 1 000 W, la puissance totale est de 3 000 W, soit une intensité de 13 A. Un disjoncteur 16 A convient donc. Cependant, si ce circuit dessert une pièce éloignée de 30 mètres, passer de 1,5 mm² à 2,5 mm² évitera des pertes inacceptables et assurera une prise sécurisée.
Ce type de calcul rapide est un excellent complément à l’utilisation des abaques et guide la prise de décisions éclairées. Pour approfondir la compréhension technique de la norme NF C 15-100 et son application aux tableaux, une visite sur ce guide pratique est recommandée, notamment avant d’entreprendre des travaux d’installation électrique.
Respecter les normes électriques : le gage d’une installation fiable et durable
La norme NF C 15-100 est le cadre légal garantissant la conformité et la sécurité de toutes les installations domestiques en France. En matière de section fil électrique, elle précise clairement :
- Section minimale de 1,5 mm² pour les circuits d’éclairage protégés par disjoncteur 10 ou 16 A.
- Section minimale de 2,5 mm² pour les circuits de prises, protégés par disjoncteur 16 ou 20 A.
- Sections plus importantes pour les circuits spécialisés (6 mm² pour plaques, par exemple).
Par ailleurs, la norme réglemente strictement la couleur des conducteurs afin d’éviter toute confusion lors de la maintenance :
- Bleu clair pour le neutre.
- Vert/jaune pour la terre.
- Marron, noir ou rouge pour la phase.
Un autre aspect majeur lié à la sécurité est la protection du circuit, assurée par le disjoncteur ou le fusible adéquat au calibre câble. Il est impératif que ces deux éléments soient compatibles pour éviter les risques de surcharge ou court-circuit. L’électricien professionnel vérifie systématiquement ces éléments entre eux.
Enfin, la bonne réalisation des connexions, la qualité des appareils et le respect des règles de pose (réserves suffisantes de câble, passages en gaine ICTA adaptées) sont autant de garanties nécessaires pour une prise sécurisée, durable sur le temps. Pour en savoir plus sur les normes et procédures d’installation, le dossier complet de l’espace technique électrique en logement est une ressource précieuse.
Quelle est la section minimale pour une prise de courant domestique ?
Selon la norme NF C 15-100, la section minimale recommandée pour un circuit de prise domestique est de 2,5 mm², protégée par un disjoncteur 16 ou 20 A, garantissant ainsi un fonctionnement sécurisé et durable.
Comment éviter les chutes de tension sur un circuit électrique ?
Pour limiter les chutes de tension, il faut augmenter la section du câble en fonction de la longueur du circuit. La chute de tension recommandée ne doit pas dépasser 2% pour garantir une alimentation stable des appareils.
Peut-on utiliser un câble 1,5 mm² pour alimenter une prise ?
L’utilisation d’un câble 1,5 mm² pour des prises domestiques est autorisée uniquement pour des prises protégées par un disjoncteur 16 A avec des puissances limitées, mais le 2,5 mm² est vivement recommandé pour plus de sécurité et de confort.
Pourquoi faire appel à un électricien qualifié pour choisir la section d’un fil ?
Un professionnel est nécessaire pour dimensionner précisément la section du fil en fonction de la puissance, distance, usage et normes en vigueur. Cela évite les erreurs coûteuses et garantit la conformité et la sécurité de l’installation.
Quel disjoncteur choisir avec un câble de 2,5 mm² ?
Avec un câble de 2,5 mm², la norme NF C 15-100 recommande un disjoncteur calibré généralement entre 16 et 20 A selon l’usage, permettant une protection adaptée du circuit électrique.
