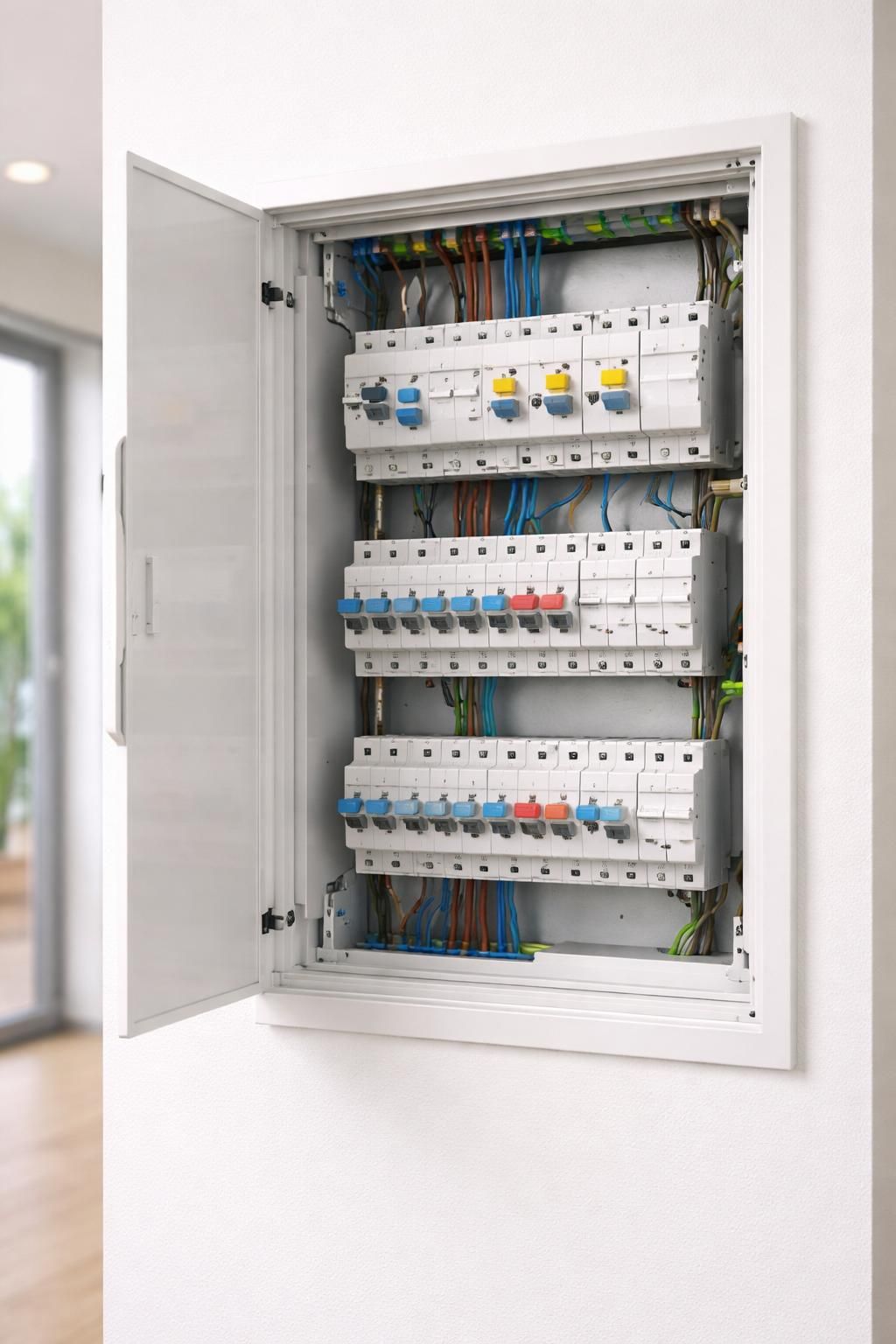

Comprendre le rôle et l’utilité d’un tableau divisionnaire dans une installation électrique domestique
Un tableau divisionnaire est un élément fondamental lorsqu’il s’agit d’organiser efficacement la distribution électrique dans une habitation ou une extension. Contrairement au tableau principal qui reçoit l’arrivée générale d’énergie et distribue l’électricité vers l’ensemble des circuits, le tableau divisionnaire sert à segmenter cette distribution vers une zone spécifique éloignée. Par exemple, dans une maison disposant d’un garage attenant ou d’une annexe à distance, créer un tableau électrique secondaire optimise la gestion des circuits et évite les trajets longs de câbles depuis le tableau principal.
Ce dispositif comprend plusieurs composants clés : un interrupteur différentiel pour protéger contre les fuites de courant, des disjoncteurs divisionnaires pour protéger chaque circuit, ainsi qu’un bornier de terre garantissant la sécurité. Relié au tableau principal via un câble dont la section doit être soigneusement dimensionnée, le tableau divisionnaire améliore la stabilité de votre installation électrique et permet de prévenir les surcharges qui peuvent entraîner des coupures ou des risques d’incendie. Cette approche modulaire améliore également la maintenance électrique puisque chaque segment peut être isolé pour intervention sans couper l’électricité dans toute la maison.
L’installation d’un tableau divisionnaire est par ailleurs réglementée par la norme NF C 15-100 qui impose des règles précises concernant la protection des personnes et des biens, le dimensionnement des câbles, la disposition des composants, et l’accessibilité du matériel. En respectant ces règles, vous vous assurez non seulement une sécurité optimale mais aussi la pérennité de votre installation.
Dans une extension comme un atelier ou un pool house, la présence d’un tableau divisionnaire facilite la distribution électrique propre à cette zone en tenant compte des besoins spécifiques des équipements présents, comme une prise pour outil électroportatif ou une borne de recharge pour véhicule électrique. Cette organisation électrique vous apportera une réelle sérénité, tout en répondant aux exigences actuelles de la sécurité électrique.
Détails des différences entre tableau principal et tableau divisionnaire
Le tableau principal s’inscrit en tant que point central d’arrivée d’énergie dans un logement, il centralise la répartition générale grâce à plusieurs interrupteurs différentiels et une multitude de disjoncteurs couvrant l’ensemble des circuits. En revanche, le tableau divisionnaire reçoit un seul départ protégé par un disjoncteur dédié. Cette liaison doit être dimensionnée pour éviter les chutes de tension et garantir une protection efficace.
La répartition locale qu’offre le tableau divisionnaire est souvent adaptée à des besoins spécifiques, par exemple :
- Éclairage et prises d’un garage ou d’un atelier.
- Appareils dédiés tels que pompe de piscine ou chauffage d’appoint.
- Alimentation d’une extension ou d’un étage supplémentaire.
En pratique, la règle veut qu’un tableau divisionnaire comporte 1 à 2 interrupteurs différentiels de type 30 mA, associés à un nombre limité de disjoncteurs (souvent limités à 8 circuits par interrupteur différentiel), afin de garantir une bonne sélectivité en cas de défaut.
Ainsi, le tableau divisionnaire ne remplace jamais le tableau principal : il complète l’installation électrique en la rendant plus flexible, sécurisée et adaptée aux évolutions de votre habitation. Il est conseillé de faire appel à un électricien qualifié pour évaluer précisément vos besoins et dimensionner correctement chaque élément, notamment pour respecter les normes électriques actuelles.
Normes électriques et recommandations pour l’installation d’un tableau divisionnaire conforme
L’installation d’un tableau divisionnaire doit impérativement respecter la norme NF C 15-100, cadre réglementaire de référence en France pour les installations électriques domestiques. Cette norme élabore des prescriptions strictes visant la protection des occupants, la fiabilité et la sécurité de votre système électrique.
Le tableau secondaire doit être disposé dans un lieu accessible, sec et ventilé, hors des zones dangereuses comme les salles de bains ou directement sous des points d’eau tels que lavabos et éviers. La norme impose aussi une hauteur d’installation précise : les organes de manœuvre doivent être situés entre 0,90 m et 1,80 m du sol fini, avec une hauteur idéale entre 1,20 m et 1,50 m pour un usage confortable.
Parmi les exigences réglementaires majeures, on trouve l’obligation d’installer un interruptteur différentiel de 30 mA, de type A ou AC selon les charges connectées, afin de protéger les personnes des risques d’électrocution causés par les défauts d’isolement. Ces protections doivent être réparties judicieusement entre le tableau principal et le tableau divisionnaire pour préserver la sélectivité et éviter les coupures intempestives.
Les sections des conducteurs reliant le tableau divisionnaire au principal doivent être choisies avec soin en fonction de la puissance prévue et de la distance entre les tableaux. L’objectif est de limiter la chute de tension à un maximum de 2 % pour préserver la performance des équipements en bout de ligne. Cette recommandation implique de monter en section de câble pour les longueurs supérieures à 30-35 mètres, comme indiqué dans le tableau ci-dessous :
| Section cuivre (mm²) | Calibre disjoncteur de départ (A) | Puissance approximative (kW) | Distance recommandée pour 2 % chute de tension (m) | Distance max pour 5 % chute de tension (m) |
|---|---|---|---|---|
| 6 | 32 | 7,3 | 25 | 60 |
| 6 | 25 | 5,7 | 32 | 80 |
| 10 | 40 | 9,2 | 33 | 82 |
| 16 | 63 | 14,5 | 33 | 82 |
Il convient de rappeler que la coupure du circuit reliant les deux tableaux doit être protégée uniquement par un disjoncteur thermique ajusté au calibre du câble, et non par un interrupteur différentiel, afin de ne pas compromettre la sélectivité.
Le repérage et l’étiquetage clairs des circuits sont une autre obligation, facilitant les interventions futures. En outre, il est recommandé de prévoir une réserve d’au moins 20 à 30 % de modules libres dans le tableau divisionnaire pour anticiper l’évolution des besoins électriques.
Une bonne compréhension et application des normes permet d’éviter ainsi plusieurs risques tels que les déclenchements intempestifs, la surcharge potentielle, ou des défauts non détectés. En cas de doute sur la réglementation ou le dimensionnement, il est fortement conseillé de faire intervenir un professionnel qui garantit une conformité totale à la norme NF C 15-100.
Dimensionnement des composants du tableau divisionnaire : disjoncteurs, interrupteurs différentiels et câblage
Le dimensionnement précis des composantes du tableau divisionnaire est essentiel pour assurer la performance, la sécurité et la longévité de votre installation électrique. Chaque élément doit être choisi en fonction de la charge électrique, du type d’usage et de la configuration spécifique de votre installation.
Choix des disjoncteurs divisionnaires
Les disjoncteurs divisionnaires protègent chaque circuit fourni par le tableau secondaire. Leur calibre dépend du type de circuit et de la puissance maximale attendue :
- Pour les circuits d’éclairage, il est recommandé d’utiliser des disjoncteurs de 10 à 16 ampères.
- Les circuits de prises courantes nécessitent des disjoncteurs de 16 à 20 ampères.
- Pour les circuits spécialisés, tels que les plaques électriques, le chauffe-eau, la hotte ou une borne de recharge, des calibres plus élevés entre 20 et 32 ampères sont nécessaires selon la puissance consommée.
La norme NF C 15-100 recommande également de choisir des disjoncteurs à courbe adaptée (par exemple, courbe C pour la plupart des circuits domestiques et courbe D pour les charges moteur ou perturbantes) afin d’améliorer la sélectivité des protections et d’éviter les déclenchements inappropriés.
Interrupteurs différentiels adaptés
Un à deux interrupteurs différentiels 30 mA doivent être présents dans le tableau divisionnaire. Le type A est obligatoire pour les circuits alimentant des équipements électroniques ou avec des composants à courant continu (lave-linge, plaques de cuisson, IRVE), car ce type détecte les défauts à courant pulsé. Le type AC convient pour l’éclairage, prises et circuits classiques.
Le choix du calibre en ampères (40 A ou 63 A) dépend de la puissance totale susceptible d’être connectée sur ce différentiel. Il est important de bien répartir les circuits entre ces interrupteurs differentiels pour éviter d’atteindre rapidement la limite des 8 disjoncteurs max par différentiel – règle issue de la norme afin de garantir réactivité et sélectivité.
Section des câbles pour liaison entre tableaux
La liaison entre le tableau principal et le tableau divisionnaire doit être réalisée avec un câble cuivre 3 conducteurs (phase, neutre, terre) dont la section est déterminée par l’intensité maximale admissible et la longueur du câble. Le tableau présenté précédemment offre une base pour ce dimensionnement.
Par exemple, pour un départ protégé par un disjoncteur 40 A et une distance d’environ 30 mètres, un câble 10 mm² est recommandé pour limiter la chute de tension à 2 %. En cas de distance plus longue, il faut augmenter la section à 16 mm² pour maintenir une tension stable et éviter la surchauffe du câble.
L’installation du câble doit respecter les consignes de cheminement (gaine, fixation) pour éviter toute contrainte mécanique ou électromagnétique néfaste. Le raccordement au disjoncteur de départ dans le tableau principal ainsi qu’au bornier du tableau divisionnaire doit être réalisé avec un serrage soigné et un repérage clair.
Pour mieux approfondir les composants et leur rôle dans votre tableau électrique, vous pouvez vous référer à ce guide détaillé sur la composition du tableau électrique.

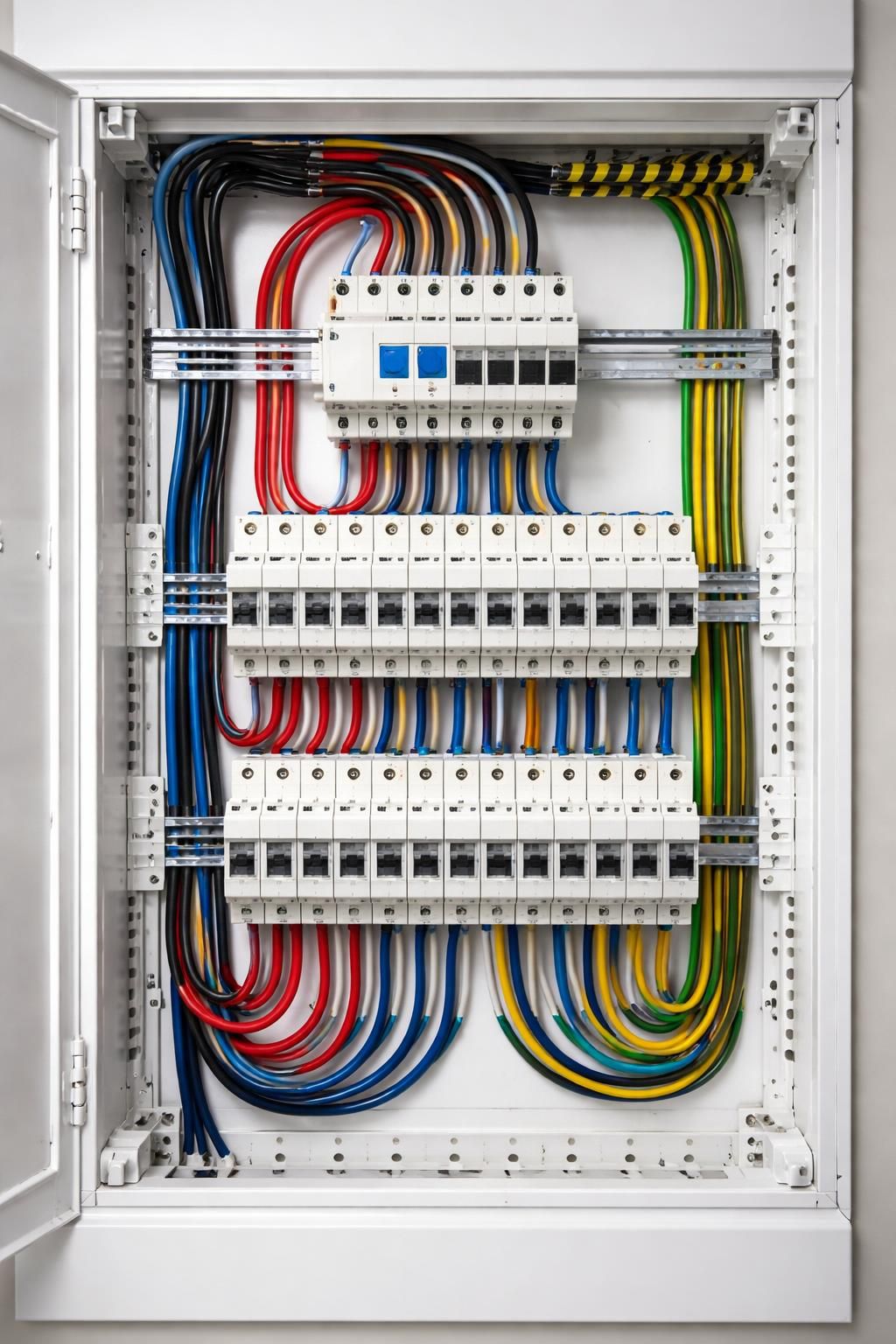

Étapes précises pour l’installation électrique d’un tableau divisionnaire efficace et sûr
Réaliser l’installation d’un tableau divisionnaire demande rigueur, respect des normes et méthodologie claire. Il est essentiel de couper l’alimentation générale avant toute intervention. Voici les étapes pour une pose conforme et sécurisée :
- Préparation et fixation : Fixez l’ossature du coffret sur un mur solide. Marquez les points avec un crayon, percez et vissez en veillant à la stabilité.
- Coupure de l’alimentation : Coupez l’arrivée principale au niveau du disjoncteur général pour garantir la sécurité lors des opérations.
- Raccordement des câbles : Branchez les fils de phase (rouge), neutre (bleu), et terre (vert/jaune) aux bornes appropriées, en respectant les codes couleurs pour éviter tout dysfonctionnement.
- Installation des protections : Intégrez les disjoncteurs divisionnaires sur les rails DIN. Placez d’abord les interrupteurs différentiels à gauche, puis les disjoncteurs en ordre de calibre décroissant.
- Connexion avec le tableau principal : Raccordez les fils venant du disjoncteur de départ dans le tableau principal au bornier d’alimentation du tableau divisionnaire.
- Finitions : Fermez le coffret avec son couvercle, bouchez les parties vides des rangées avec les obturateurs fournis et étiquetez soigneusement chaque circuit.
Il est crucial de vérifier tous les serrages et continuités de terre avant de remettre sous tension. Une bonne organisation lors du câblage vous permettra des interventions plus faciles et rapides lors de la maintenance future. Pour en savoir plus sur les démarches réglementaires et de sécurité, consultez ce guide sur la prévention des risques électriques.
Comparaison des marques d’équipements pour tableau divisionnaire et estimation des coûts
Le choix des appareillages modulaires est essentiel pour la robustesse et la durée de vie de votre tableau divisionnaire. Sur le marché, Les marques Legrand, Schneider Electric et Hager sont les plus répandues et appréciées pour leurs qualités et fiabilité.
Legrand
Legrand propose une large gamme d’appareillages avec un excellent rapport qualité-prix. Les modules sont reconnus pour leur facilité d’installation et leur design moderne. Les peignes de raccordement et les interrupteurs différentiels bénéficient d’une bonne accessibilité pour la maintenance.
Schneider Electric
Schneider propose des solutions plus orientées sur la robustesse et la modularité. Les équipements sont adaptés aux installations complexes et offrent des options avancées de protection. Cependant, leurs produits sont généralement plus coûteux, ce qui peut peser sur le budget global.
Hager
Hager se distingue par son positionnement intermédiaire avec des produits fiables et une bonne tenue dans le temps. Cette marque est souvent privilégiée par les électriciens pour ses accessoires pratiques et les garanties offertes. Le rapport qualité-coût se situe entre Legrand et Schneider.
Fourchette de prix
Pour un tableau divisionnaire complet, hors installation, les coûts sont approximatifs :
- Coffret avec 2 à 4 rangées : 80 à 250 € selon la taille.
- Interrupteurs différentiels 30 mA : 30 à 70 € pièce.
- Disjoncteurs divisionnaires : entre 8 et 25 € selon le calibre.
- Peignes et bornes : 15 à 40 €.
- Câble cuivre 3G (au mètre) : de 3 à 10 € selon la section.
En ajoutant la main-d’œuvre pour une installation professionnelle, comptez entre 400 et 1 200 € selon la complexité et la distance de liaison. Cette dépense est un investissement dans la sécurité et la pérennité de votre installation.
Il est important de choisir un matériel agréé conforme aux normes électriques en vigueur ; n’hésitez pas à consulter un professionnel pour bénéficier d’un devis détaillé et adapté à votre projet.
