Les éléments fondamentaux d’un tableau électrique domestique : rôle et composition
Le tableau électrique constitue le cœur névralgique de votre installation électrique. C’est dans ce boîtier que l’électricité est reçue, repartagée et sécurisée au sein de votre logement. Comprendre sa composition est essentiel pour garantir une sécurité électrique optimale ainsi qu’une distribution efficace du courant électrique.

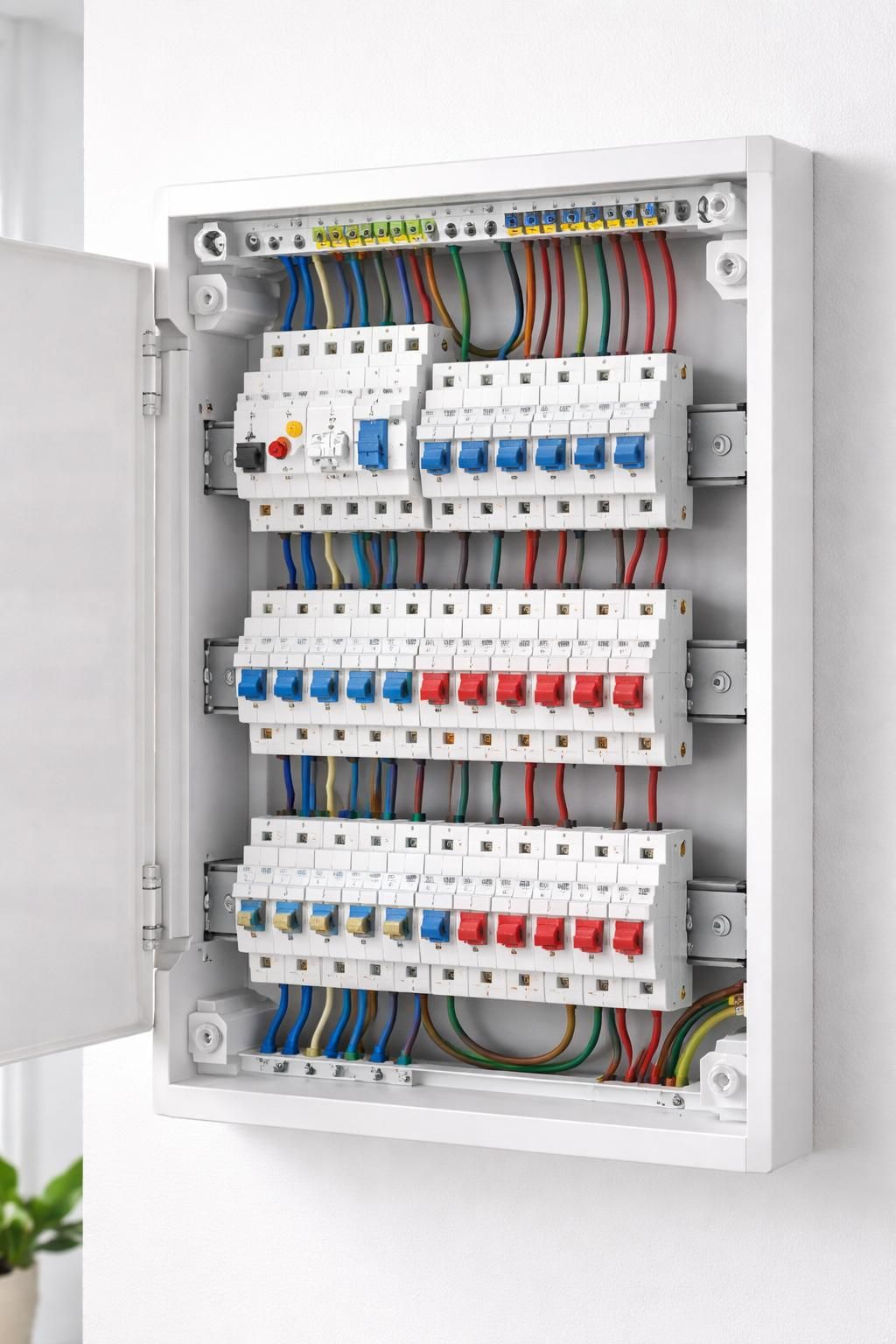

Un tableau électrique regroupe plusieurs composants clés que l’on retrouve systématiquement, chacun ayant un rôle précis et indispensable :
- Le disjoncteur général : placé en tête de tableau, il commande l’alimentation complète de la maison et protège contre les surcharges majeures ainsi que les courts-circuits importants. Son rôle est aussi de vous permettre d’interrompre facilement toute l’alimentation lors d’interventions.
- Les interrupteurs différentiels (30 mA) : ces dispositifs assurent la protection des personnes en détectant les fuites de courant vers la terre. Leur coupure rapide limite considérablement les risques d’électrocution, notamment dans les zones humides comme la cuisine ou la salle de bains.
- Les disjoncteurs divisionnaires : ils protègent chacun des circuits spécifiques (éclairage, prises, appareils électroménagers). Chaque disjoncteur est calibré en fonction de la charge maximale du circuit qu’il protège, par exemple 10 A pour un circuit d’éclairage, 16 A ou 20 A pour les prises électriques.
- Le bornier de terre : élément crucial pour la sécurité, ce bornier rassemble tous les conducteurs de terre. Il assure qu’en cas de défaut électrique, le courant résiduel est évacué vers la terre, protégeant utilisateurs et équipements.
- Les peignes électriques : ces barres de connexion facilitent la répartition du courant entre disjoncteurs et interrupteurs. Disponibles en versions verticale ou horizontale, ils garantissent un câblage soigné, fiable et plus rapide.
- Les modules complémentaires tels que parafoudres, contacteurs ou délesteurs : ils permettent d’adapter la sécurité et la gestion énergétique selon les besoins spécifiques du logement.
Répartis méthodiquement sur le rail DIN du tableau, ces éléments forment une organisation cohérente selon la norme NF C 15-100, référence incontournable pour toute installation électrique en habitation en 2026. Le respect de cette norme est une garantie de sécurité, mais aussi une obligation légale pour tout propriétaire. Si l’un des composants manquait ou était mal dimensionné, cela pourrait compromettre la fiabilité globale de l’installation et vous exposer à des risques importants.
Comment dimensionner correctement les composants du tableau électrique
Le choix des équipements et leur dimensionnement sont des étapes capitales pour assurer la pérennité et la sécurité de votre installation électrique. Un dimensionnement inadapté peut entraîner des déclenchements intempestifs, des risques d’incendie ou une défaillance de la protection.
Le point de départ est toujours l’évaluation précise de la puissance nécessaire pour chaque circuit. Par exemple :
- Pour l’éclairage, on privilégie un disjoncteur réglé entre 10 et 16 ampères. Le calcul de la charge prend en compte le nombre de points lumineux et la puissance des ampoules.
- Un circuit de prises classiques sera protégé par un disjoncteur de 16 ou 20 A selon le nombre et type d’appareils raccordés.
- Les circuits dédiés à des appareils spécifiques comme le lave-linge, la plaque de cuisson, ou le chauffe-eau disposent de calibres supérieurs pouvant aller jusqu’à 32 A, adaptés à leur consommation.
Pour les interrupteurs différentiels, la norme impose une sensibilité de 30 mA afin d’assurer une protection efficace des personnes contre les électrocutions. Il est généralement recommandé d’installer un interrupteur différentiel pour 8 à 12 disjoncteurs divisionnaires. Cela permet de segmenter l’installation et d’éviter qu’un défaut sur un circuit ne coupe l’alimentation générale.
Le dimensionnement des peignes électriques doit également suivre la puissance maximale admissible. Les peignes sont proposés pour différents intensités nominales (par exemple 40 A, 63 A), en fonction des besoins. L’utilisation de peignes appropriés évite les pertes de tension et facilite la maintenance.
Il est extrêmement important de consulter un professionnel qualifié pour les calculs de section de fils, le choix des calibres et l’implantation des protections afin d’être pleinement conforme aux normes électriques en vigueur. Les installations 2026 exigent rigueur et méthode, notamment dans la prévention des surcharges et défauts d’isolement qui restent à l’origine de la plupart des pannes domestiques.
Tableau comparatif des calibres courants selon les circuits domestiques
| Circuit | Disjoncteur recommandé | Fonction principale |
|---|---|---|
| Éclairage | 10 – 16 A | Protection des points lumineux et appliques |
| Prises standards | 16 – 20 A | Alimentation des appareils électroménagers courants |
| Chauffe-eau, plaques de cuisson | 20 – 32 A | Appareils à forte puissance |
| Chauffage électrique | 16 – 32 A | Systèmes de chauffage individuels |

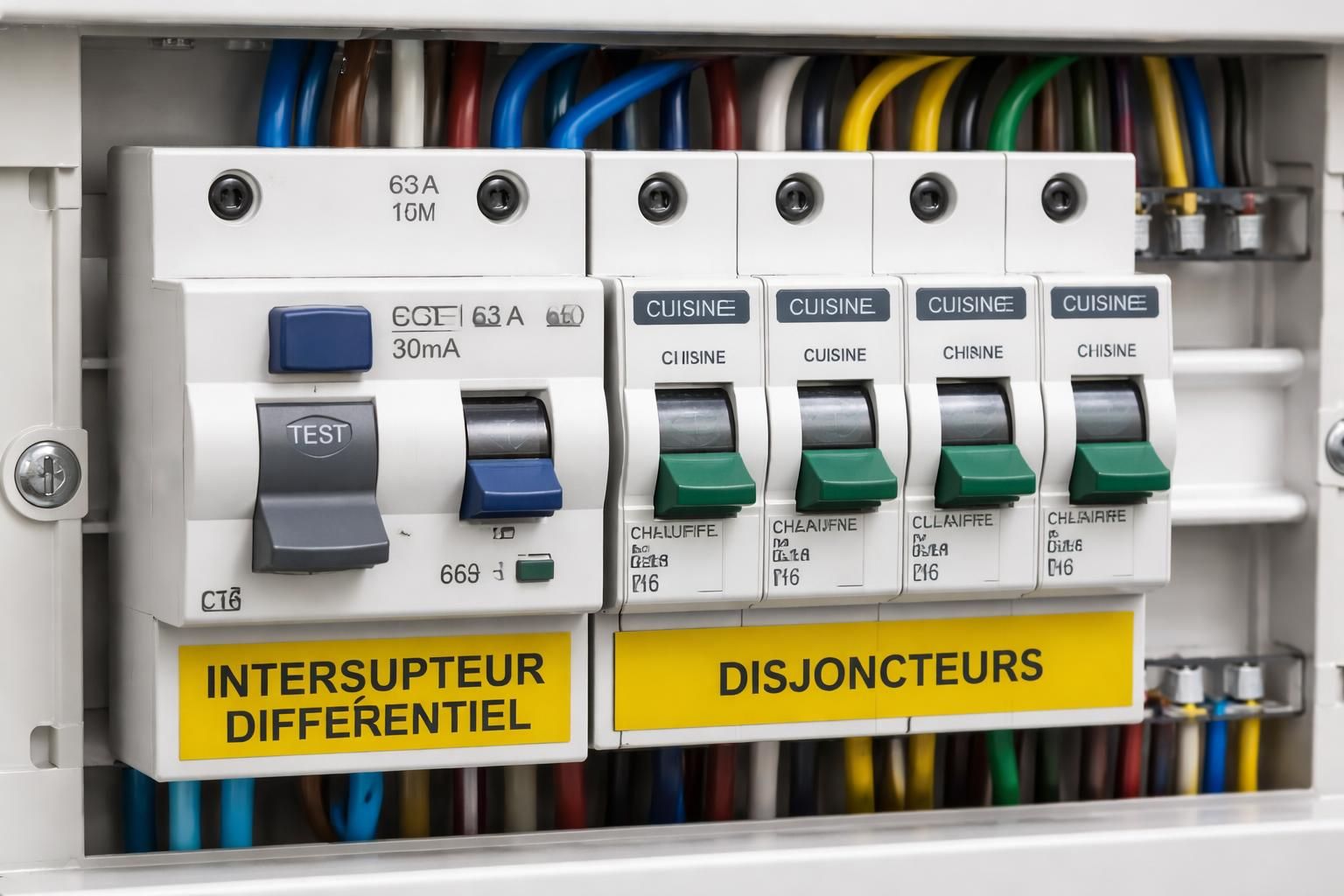

L’importance des dispositifs différentiels pour la protection électrique des occupants
Le rôle des interrupteurs différentiels est primordial dans la prévention des risques d’électrocution. Ils surveillent en permanence la différence entre le courant entrant et sortant sur un circuit. Une déviation supérieure au seuil de 30 mA provoque une coupure immédiate, limitant ainsi l’exposition aux chocs électriques, souvent mortels.
Dans un contexte domestique, où l’utilisation d’appareils électriques dans des pièces humides est fréquente, cette protection devient incontournable. Par exemple, dans une salle de bains, la proximité avec l’eau exige une protection renforcée : tout défaut peut avoir des conséquences graves.
Il convient également de souligner que selon la norme NF C 15-100, la mise en place d’au moins un interrupteur différentiel par rangée de disjoncteurs est obligatoire. En pratique, cela signifie que les circuits d’éclairage, de prises, chauffage, cuisine, etc., sont répartis sous plusieurs différentiel afin d’assurer une continuité de service et d’interrompre seulement la partie concernée en cas de défaut.
Face aux cas fréquents de disjoncteur différentiel qui saute, il est conseillé de vérifier régulièrement l’installation et d’identifier les défauts potentiels. Des ressources spécialisées, comme cet article sur le déclenchement intempestif des différentiels, peuvent vous guider dans cette démarche. En cas de doute, un intervention d’un électricien qualifié est indispensable pour diagnostiquer et réparer sans risque.
Comprendre les causes d’un déclenchement différentiel
Plusieurs facteurs peuvent provoquer la coupure d’un interrupteur différentiel :
- Un appareil défectueux avec fuite de courant vers la terre.
- Un contacteur mal câblé ou une installation humide.
- Le vieillissement des installations électriques.
- La présence de poussières ou d’humidité dans le tableau.
Faire intervenir un professionnel pour une maintenance régulière est le meilleur moyen d’assurer la sécurité continue de votre réseau domestique.
Accessoires et modules complémentaires : optimiser la sécurité et la gestion énergétique
Outre les protections habituelles, il est possible d’équiper son tableau électrique de dispositifs complémentaires pour accroître la sécurité et personnaliser la gestion de la consommation électrique.
Le parafoudre est l’un des modules les plus efficaces pour protéger l’installation contre les surtensions provoquées par la foudre ou des instabilités du réseau. En cas d’orage, ce dispositif limite les pics de tension pouvant endommager vos appareils électriques et détruire des composants sensibles.
Les contacteurs permettent, quant à eux, de piloter certains équipements comme les chauffe-eau, la ventilation ou les volets roulants. Ce pilotage facilite l’automatisation et la réduction de la consommation en coupant l’alimentation lorsque l’appareil n’est pas utilisé.
Le délesteur est un module de plus en plus plébiscité car il optimise la gestion de la charge en coupant provisoirement des circuits non prioritaires lorsque la puissance maximale disponible est atteinte. Cette fonctionnalité évite le déclenchement du disjoncteur général et contribue à réduire votre facture d’électricité.
Les marques comme Legrand, Schneider Electric et Hager proposent une large gamme de modules complémentaires avec des tarifs variables pouvant aller de 10 à 80 € selon le module et les fonctionnalités. Pour une installation complète avec parafoudre, contacteur et délesteur, il faut compter approximativement entre 300€ et 600€ selon la complexité et la qualité des produits.
Installer ces modules demande une connaissance approfondie du tableau électrique et du câblage spécifique à chaque équipement. Il est vivement conseillé de recourir à un spécialiste certifié pour éviter des erreurs qui pourraient compromettre la sécurité électrique générale.
Liste des avantages des modules complémentaires dans votre tableau électrique
- Augmentation de la protection contre les risques extérieurs (foudre, surtensions).
- Optimisation de la gestion énergétique selon vos usages.
- Amélioration du confort domestique grâce à l’automatisation.
- Réduction des interventions manuelles et refus d’énergie gaspillée.
- Conformité avec les recommandations actuelles pour les installations modernes.
