Points clés à retenir :
- Le disjoncteur différentiel protège la sécurité domestique en détectant les fuites de courant et en évitant les électrocutions.
- Les causes principales d’un disjoncteur différentiel qui saute sont la surcharge électrique, le court-circuit et la fuite de courant vers la terre.
- Il est possible de diagnostiquer une panne électrique en procédant par élimination des circuits et appareils défectueux.
- La norme NF C 15-100 en vigueur impose des règles strictes pour assurer une installation électrique sûre et conforme.
- En cas de doute ou d’intervention complexe, faire appel à un électricien qualifié est indispensable pour préserver la sécurité et la conformité.
Le rôle essentiel du disjoncteur différentiel dans la protection électrique domestique
Le disjoncteur différentiel, souvent installé dans le tableau électrique d’une habitation, joue un rôle primordial dans la sécurité domestique. Contrairement à un disjoncteur divisionnaire classique qui protège l’installation des surcharges et courts-circuits, ce dispositif détecte les fuites de courant vers la terre, offrant une protection accrue aux occupants contre les risques d’électrisation et d’électrocution.
Pour bien comprendre ce fonctionnement, il faut clarifier la différence entre interrupteur différentiel et disjoncteur différentiel. L’interrupteur différentiel est principalement dédié à la détection des défauts d’isolement et protège donc les personnes. En revanche, le disjoncteur différentiel combine cette fonction à celle d’un disjoncteur classique ; il cesse donc le courant en cas de surcharge, de court-circuit, ou de fuite détectée.
Concrètement, le disjoncteur différentiel compare en permanence l’intensité du courant entrant et sortant d’un circuit. Si une différence, même minime (généralement supérieure à 30mA), apparaît, cela signifie qu’un courant s’échappe vers la terre, signe d’un défaut potentiellement dangereux. Le disjoncteur se déclenche alors automatiquement pour interrompre le flux électrique, empêchant ainsi tout accident domestique.
Pour que le disjoncteur différentiel remplisse correctement sa fonction, il doit être conforme à la norme NF C 15-100, qui établit les règles à respecter lors de l’installation des dispositifs électriques dans les logements. Cette norme impose notamment une sensibilité minimale de 30mA pour la protection des personnes, un paramètre essentiel pour garantir la sécurité.
En résumé, le disjoncteur différentiel est la ligne de défense primordiale entre votre installation électrique domestique et les risques d’incidents graves liés à l’électricité. Son déclenchement doit toujours être pris au sérieux et signale qu’un déséquilibre important est présent dans votre circuit.
Les principales causes d’un disjoncteur différentiel qui saute : diagnostic et explications
Quand un disjoncteur différentiel se déclenche, il est impératif de comprendre pourquoi afin d’y remédier efficacement. Plusieurs causes peuvent expliquer ces coupures soudaines, que l’on classe généralement en trois catégories : surcharge électrique, court-circuit et fuite de courant.
Surcharge électrique : un dépassement de capacité à ne pas négliger
La surcharge survient lorsqu’un trop grand nombre d’appareils sont branchés en même temps, entraînant une intensité électrique supérieure à la capacité prévue de l’installation. Par exemple, lancer simultanément le lave-linge, le four, et le sèche-cheveux dans une cuisine peut solliciter un circuit au-delà de son calibre.
Le disjoncteur différentiel détecte alors cette surcharge en observant une augmentation d’intensité et coupe automatiquement le courant. Si ce phénomène est récurrent, il est probable que votre réseau électrique soit sous-dimensionné. Un diagnostic électrique approfondi permettra de déterminer la nécessité d’une mise à jour du tableau électrique ou d’une augmentation de la puissance souscrite auprès du fournisseur.
Court-circuit : une panne dangereuse à détecter rapidement
Le court-circuit est provoqué par un contact anormal entre deux fils conducteurs, généralement la phase et le neutre, ce qui crée un pic brutal dans l’intensité électrique. Cela peut se produire à cause d’un câble dénudé, d’une prise défectueuse ou d’un appareil défaillant.
Un disjoncteur différentiel saute immédiatement en cas de court-circuit pour protéger l’installation et éviter les risques d’incendie. Il est important d’identifier le circuit concerné et d’interrompre l’alimentation avant toute réparation.
Fuite de courant : le danger invisible mais critique
La fuite de courant vers la terre est la raison la plus fréquente pour laquelle le disjoncteur différentiel se déclenche. Elle signale un défaut d’isolation dans l’un des équipements ou dans le câblage, et peut être aggravée par des facteurs comme l’humidité, la vétusté des câbles, ou une mauvaise mise à la terre.
Par exemple, une prise abîmée ou un appareil électroménager en fin de vie peut laisser passer une partie du courant vers les masses métalliques, provoquant une déviation du courant et le déclenchement du disjoncteur.
Tableau récapitulatif des causes et conséquences
| Cause | Symptômes | Conséquences |
|---|---|---|
| Surcharge électrique | Disjoncteur saute lors d’utilisation simultanée d’appareils | Coupures fréquentes, risque de surchauffe |
| Court-circuit | Disjoncteur saute brutalement, parfois avec odeur de brûlé | Dommages matériels, risque d’incendie |
| Fuite de courant | Disjoncteur saute sans surintensité apparente | Risque d’électrocution, explication du déclenchement différentiel |
Dans tous les cas, identifier la cause exacte demande un diagnostic panne électrique rigoureux et méthodique, parfois hors de portée du particulier. Le recours à un professionnel est alors recommandé.
Comment procéder au réarmement du disjoncteur différentiel et limiter les coupures fréquentes
Le réarmement d’un disjoncteur différentiel est souvent la première étape pour rétablir l’électricité après une coupure. Cependant, il ne faut pas agir sans avoir identifié la cause initiale du saut.
Étapes sécurisées pour le réarmement du disjoncteur
Avant toute manipulation, assurez-vous de couper tous les appareils électriques sur le circuit concerné. Puis :
- Mettre le disjoncteur en position OFF (manette en bas).
- Débrancher les équipements potentiellement défectueux ou défectueux.
- Basculer la manette sur ON pour rétablir le courant.
- Observer si le disjoncteur tient, puis rebrancher progressivement les appareils afin de repérer le secteur défaillant.
Ce processus, appelé recherche par élimination, permet souvent d’identifier précisément l’origine d’une fuite ou d’un court-circuit.
Quand faire appel à un électricien expérimenté ?
Si le disjoncteur différentiel saute immédiatement après chaque réarmement, ou si vous êtes face à des difficultés pour localiser la source du problème, il est vivement conseillé de contacter un professionnel qualifié. Une panne électrique persistante peut signaler une installation non conforme ou dangereuse, nécessitant une mise aux normes NF C 15-100 et une maintenance électrique adaptée.
Des interventions plus spécifiques, telles que le remplacement de câblage abîmé ou la pose de protections différentielles supplémentaires, font partie du quotidien de l’électricien. Ces travaux garantissent non seulement la sécurité des occupants, mais aussi la pérennité de l’installation électrique.
La maintenance et la mise en conformité : clés pour éviter un disjoncteur différentiel qui saute
Un entretien régulier de votre installation électrique contribue grandement à prévenir les déclenchements intempestifs du disjoncteur différentiel. En effet, une inspection périodique facilite la détection précoce des défauts d’isolement, de l’usure des câbles ou de l’humidité infiltrée.
La norme NF C 15-100 impose aussi des règles strictes, notamment une vérification obligatoire du tableau électrique et de ses dispositifs de protection tous les 10 ans, ou lors de tout changement important dans l’installation. Cette norme précise également les puissances adéquates des disjoncteurs différentiels en fonction des circuits et des sections de câbles, pour éviter la surcharge électrique.
Interventions clés pour sécuriser votre tableau électrique
- Vérification du bon fonctionnement du disjoncteur différentiel en réalisant des tests mensuels à l’aide du bouton test.
- Contrôle de la prise de terre, indispensable pour un bon fonctionnement des protections différentielles.
- Remplacement rapide des prises, interrupteurs ou câbles présentant un défaut d’isolement.
- Optimisation des circuits en répartissant la charge électrique pour éviter les surcharges localisées.
Concernant le coût, une intervention d’électricien pour un diagnostic complet et une remise en état peut varier entre 100 et 300 euros, selon la complexité de l’installation. La pose d’un nouveau disjoncteur différentiel se facture généralement entre 80 et 150 euros hors fourniture. Ces investissements garantissent toutefois une meilleure sécurité domestique et évitent des pannes coûteuses.
Pour plus d’informations détaillées sur le fonctionnement et la maintenance du tableau électrique, consultez cet guide complet sur le tableau électrique.
Techniques avancées pour détecter une fuite de courant et les erreurs courantes à éviter
La fuite de courant est une cause fréquente de déclenchement du disjoncteur différentiel et peut avoir plusieurs origines. Pour la localiser précisément, il existe différentes méthodes adaptées aux compétences et aux outils à disposition.
La méthode par coupure progressive des circuits
Cette technique consiste à couper un par un les disjoncteurs divisionnaires reliés au différentiel et à observer si le saut cesse. Une fois le circuit défaillant identifié, il faut inspecter minutieusement les appareillages et les prises de ce circuit.
Utilisation d’un appareil de mesure spécifique

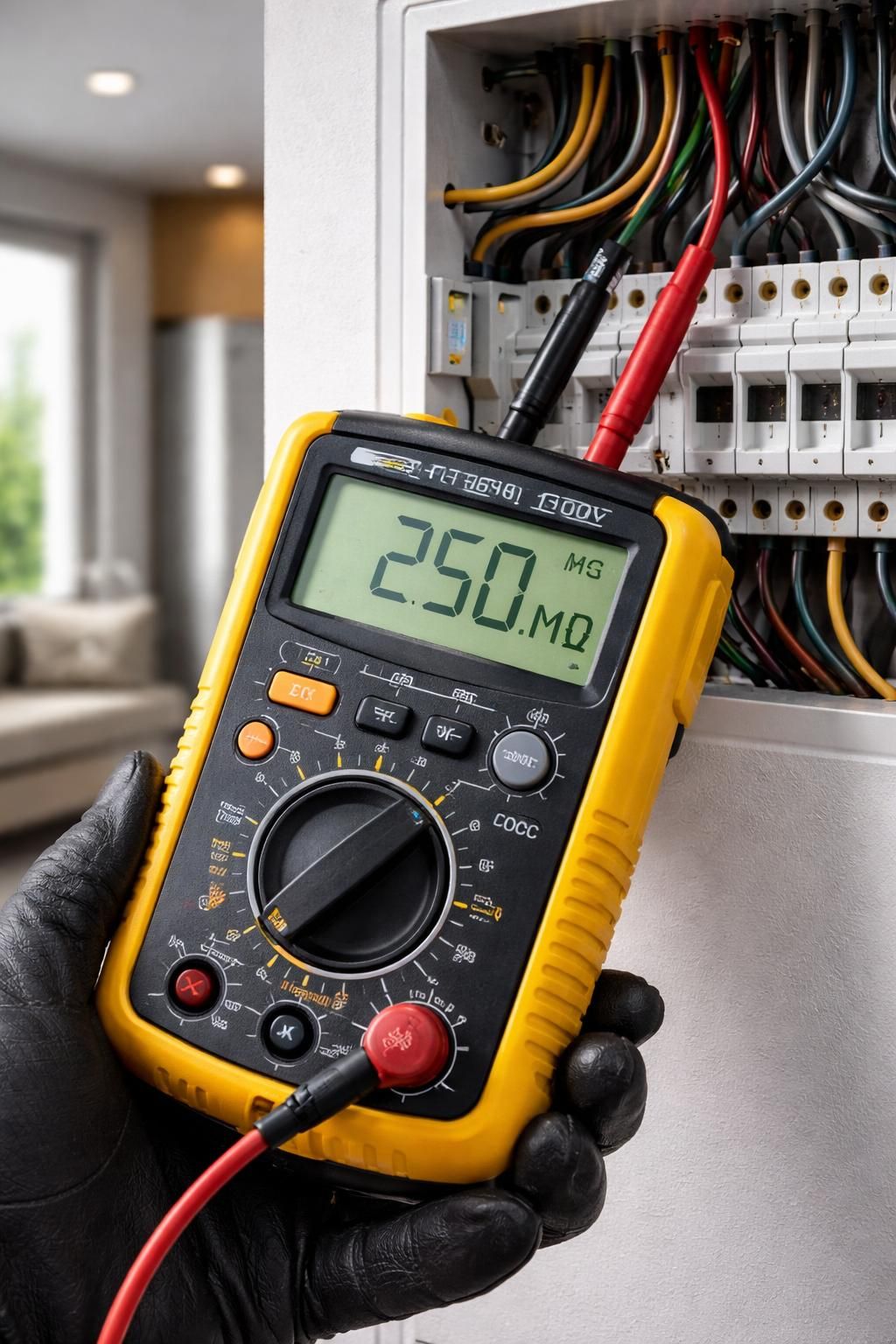

Pour les professionnels ou bricoleurs avertis, l’utilisation d’un mégohmmètre permet de mesurer la résistance d’isolement des câbles. Une valeur basse indique un défaut possible d’isolation. Ce test est particulièrement efficace pour vérifier des équipements sensibles ou anciens, où le vieillissement peut créer des fuites progressives.
Les erreurs à éviter
- Ne pas négliger l’humidité dans les prises ou derrière les murs, souvent source de fuite.
- Éviter de réarmer systématiquement sans avoir débranché les appareils, cela expose à des dangers et peut aggraver la panne.
- Ne pas confondre un disjoncteur différentiel avec un simple interrupteur différentiel, et choisir le matériel adapté pour vos besoins.
Si malgré ces efforts, la fuite demeure introuvable, ou si vous constatez une instabilité fréquente de votre installation, il est impératif de faire intervenir un électricien. Ses compétences et outils professionnels garantiront un diagnostic fiable et une réparation conforme qui respectent la norme NF C 15-100.
Quel est le délai recommandé pour tester un disjoncteur différentiel ?
Il est conseillé de tester le disjoncteur différentiel au moins une fois par mois en appuyant sur le bouton test pour vérifier son bon fonctionnement.
Puis-je réarmer seul mon disjoncteur différentiel qui saute ?
Oui, mais uniquement après avoir débranché les appareils susceptibles de provoquer la panne. En cas de redéclenchement répété, faites appel à un électricien qualifié.
Quelles installations nécessitent obligatoirement un disjoncteur différentiel ?
Selon la norme NF C 15-100, tous les circuits électriques d’une habitation doivent être protégés par des dispositifs différentiels de 30 mA pour garantir la sécurité des personnes.
Comment savoir si ma maison est conforme à la norme NF C 15-100 ?
Une inspection électrique réalisée par un professionnel peut déterminer la conformité de votre installation aux normes actuelles, notamment en ce qui concerne la protection différentielle.
Quand faut-il remplacer un disjoncteur différentiel ?
Un disjoncteur différentiel doit être remplacé s’il ne réarme plus, présente des déclenchements intempestifs fréquents ou en cas de mise à niveau complète du tableau électrique.
