Choisir l’emplacement idéal pour un tableau électrique encastré conforme à la norme NF C 15-100

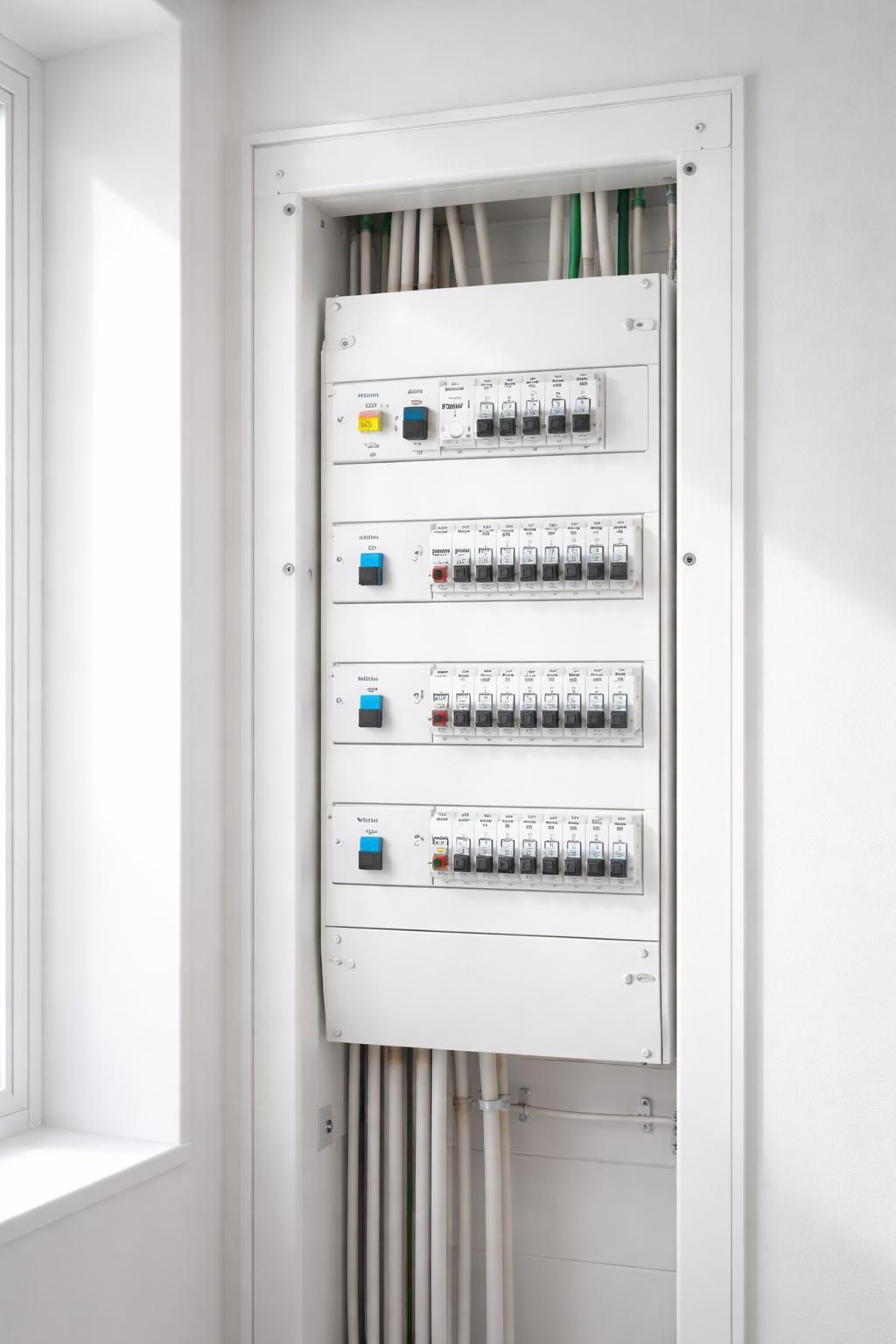

La phase initiale cruciale lors de la pose d’un tableau électrique encastré consiste à sélectionner un emplacement pertinent. La conformité à la norme NF C 15-100 impose deux exigences majeures. Premièrement, le tableau doit être intégré dans la Gaine Technique Logement (GTL). Cette GTL ne se limite pas au tableau électrique : elle regroupe aussi le disjoncteur d’abonné et un espace réservé pour le coffret de communication. Ce dispositif technique est essentiel pour simplifier et protéger le passage des câbles. En plaçant votre tableau dans la GTL, vous vous assurez un positionnement centralisé, accessible et sécurisé.
Deuxièmement, la GTL elle-même doit être implantée dans un Espace Technique d’Usage Logement (ETEL) respectant des dimensions minimales de 60 cm de largeur et 25 cm de profondeur, sur toute la hauteur du mur. Ce volume doit être dénué de tout tuyau de gaz, canalisation d’eau ou source de chaleur. Cette implantation garantit une sécurité optimale et évite les risques liés aux interférences entre éléments techniques incompatibles.
Le respect de ces contraintes améliore la maintenance future, réduit les risques d’incidents et respecte la réglementation. À titre d’exemple, dans les constructions neuves, cette organisation est systématiquement contrôlée avant mise en service par les organismes agréés. En rénovation, le choix de l’emplacement peut être plus contraint mais doit impérativement respecter ces critères afin d’éviter des risques d’inacceptation de l’installation par un professionnel habilité ou le Consuel.
Il faut également veiller à ce que le tableau électrique soit accessible sans avoir à déplacer des meubles ou à ouvrir plusieurs portes successives. La norme impose une hauteur d’installation entre 0,90 m et 1,80 m pour permettre à tout utilisateur, même non spécialiste, d’atteindre et réarmer un disjoncteur en cas de coupure. Un espace libre de 70 cm devant le tableau est aussi recommandé afin de faciliter toute intervention.
En synthèse, choisir l’emplacement du tableau électrique encastré ce n’est pas seulement une affaire de praticité, c’est une étape qui engage la sécurité du logement. Pour approfondir cette notion, vous pouvez consulter le guide complet dédié à la choix entre encastré et saillie, qui détaille aussi les avantages et limites liés à l’installation dans des espaces différents.
Comprendre la composition et le dimensionnement des composants d’un tableau électrique encastré
Un tableau électrique encastré n’est pas simplement un coffret où l’on insère des câbles. Sa composition est rigoureusement encadrée par la norme NF C 15-100 et la sécurité électrique globale en dépend. Avant la pose, il convient de sélectionner soigneusement les composants modulaires suivants :
- Interrupteurs différentiels 30 mA : essentiels pour la protection des personnes, ces dispositifs détectent une fuite de courant vers la terre et coupent instantanément l’alimentation du circuit concerné. La norme impose au minimum deux interrupteurs différentiels par tableau, avec au moins un de type A (adapté aux appareils électroniques comme lave-linge ou plaques de cuisson) et un type AC pour les circuits classiques. Depuis 2025, le type F est également obligatoire pour certains équipements à variateur intégré.
- Disjoncteurs divisionnaires : ils protègent les circuits domestiques contre les surcharges et courts-circuits. Leur calibre doit être dimensionné en fonction de la section des câbles : par exemple, un circuit d’éclairage en 1,5 mm² sera protégé par un disjoncteur 10 ou 16 A. Il n’est pas possible de brancher plus de huit disjoncteurs sous un même interrupteur différentiel. Chacun doit être clairement identifié selon son type de circuit pour faciliter la maintenance.
- Peignes de raccordement : ces barres métalliques permettent une distribution homogène de la phase et du neutre sur tous les disjoncteurs, simplifiant le câblage électrique et assurant une alimentation stable et sécurisée.
- Dispositifs facultatifs : selon vos besoins, vous pouvez intégrer un parafoudre pour protéger contre les surtensions, un télérupteur ou une horloge programmable. Par exemple, le parafoudre est fortement recommandé dans les zones exposées à la foudre ou pour les habitations desservies par un réseau aérien.
Le choix des modules dépendra également du nombre de circuits dans la maison et de leur typologie. Par exemple, un logement équipé d’un véhicule électrique nécessitera un disjoncteur 32 A dédié avec une section de câble de 6 mm² pour garantir la sécurité et la conformité.
En matière de marques, Legrand, Schneider Electric et Hager dominent le marché avec des qualités très comparables. Legrand est reconnu pour l’ergonomie de ses coffrets et une large gamme de modules connectés, Schneider offre une robustesse appréciée dans le tertiaire, tandis que Hager se distingue par un excellent rapport qualité/prix. Pour un projet d’installation électrique encastrée, il est souvent préférable d’opter pour un seul fabricant afin d’assurer une homogénéité mécanique et électrique dans l’ensemble du tableau.
Concernant les tarifs, les modules standard tels qu’un disjoncteur divisionnaire varient de 8 € à 20 € l’unité selon les gammes, alors que les interrupteurs différentiels peuvent coûter entre 30 € et 70 €. Le coffret encastré lui-même débute autour de 50 € pour les petites configurations et peut dépasser 200 € pour les modèles à plusieurs rangées. L’installation complète par un professionnel qualifié oscille généralement entre 400 € et 1200 €, selon la complexité et le nombre de circuits. Faites appel à un électricien certifié pour garantir la bonne mise en œuvre et le respect intégral des normes électriques.
Les étapes détaillées pour installer un tableau électrique encastré en toute sécurité
La pose d’un tableau électrique encastré doit être un exercice méthodique afin d’éviter tout défaut dangereux. Avant toute manipulation, il est impératif de couper l’alimentation générale au niveau du disjoncteur d’abonné. Cette précaution est la première règle de sécurité incontournable.
Voici un déroulé étape par étape pour réussir votre branchement :

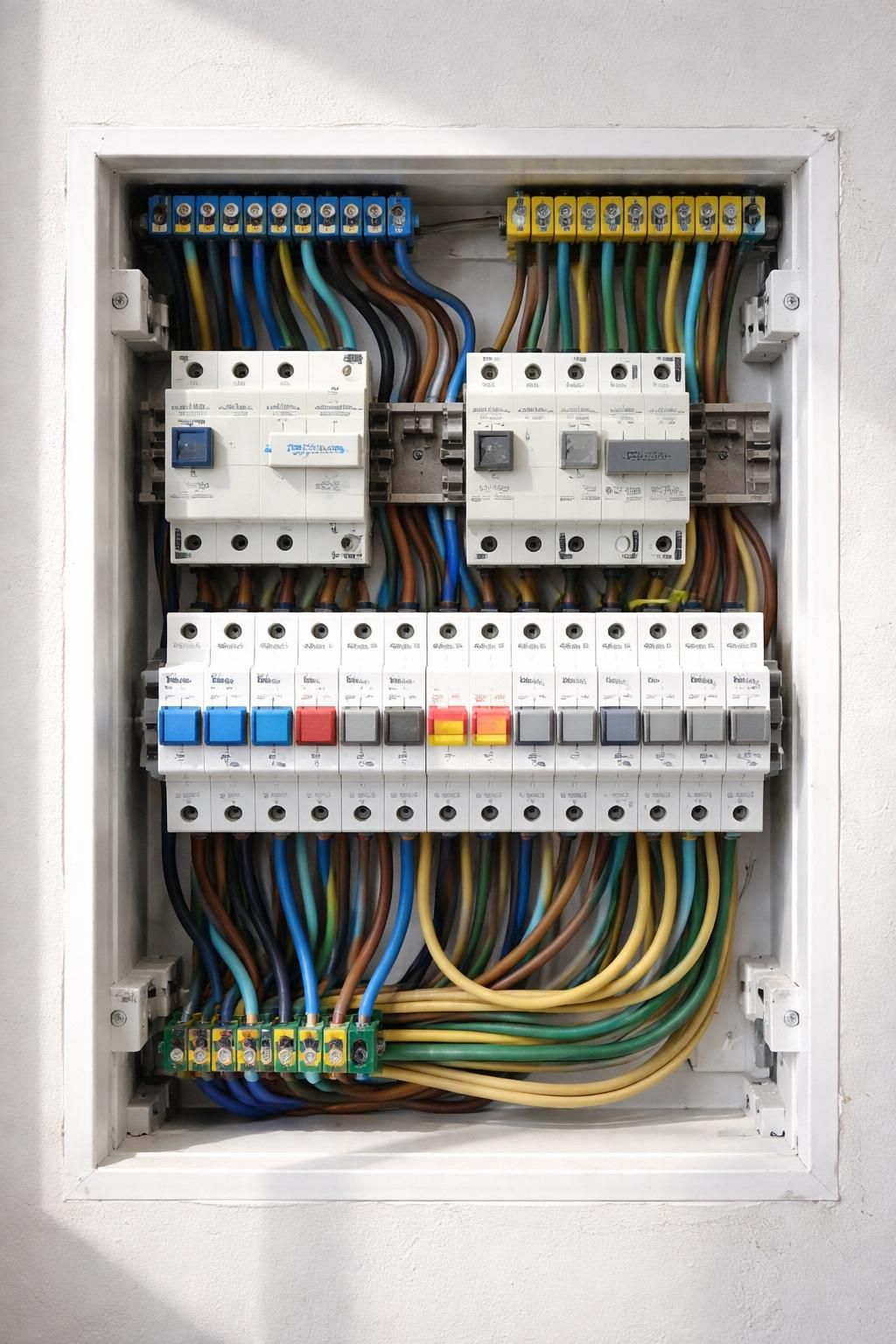

- Préparation de la GTL : assurez-vous que la gaine technique est propre, sèche et isolée. Le coffret doit être fixé solidement, avec les gaines électriques arrivant par le bas et positionnées pour faciliter le câblage.
- Organisation des modules : placez en tête de rangée les interrupteurs différentiels. Ensuite, répartissez les disjoncteurs divisionnaires en regroupant les circuits par usage (éclairage, prises, circuits spécialisés comme lave-linge ou plaques de cuisson) pour équilibrer la consommation.
- Montage physique : clipsez les modules sur les rails DIN, puis connectez les peignes d’alimentation, horizontaux et verticaux, pour assurer une distribution fiable de la tension.
- Raccordement des conducteurs : commencez par la terre, puis poursuivez avec les fils de neutre (bleu) et de phase (rouge ou marron), en les insérant dans les borniers ou bornes prévues, strictement selon les repères. Chaque câble doit être serré avec soin pour éviter faux contacts.
- Identification des circuits : il est obligatoire de repérer chaque disjoncteur par un pictogramme ou une étiquette indiquant précisément son circuit (exemple : « prises salon », « éclairage cuisine », « prise véhicule électrique »).
Un tableau bien organisé facilite non seulement la compréhension de l’installation mais aussi les interventions ultérieures. En cas de doute, ou si vous n’êtes pas certain d’avoir respecté l’ensemble de ces règles, n’hésitez pas à faire appel à un professionnel. Une installation électrique mal câblée peut engendrer des risques d’incendie ou d’électrocution.
Normes et réglementations : assurer une installation conforme et sécurisée selon la NF C 15-100
Le respect scrupuleux de la norme NF C 15-100 est non négociable pour toute installation électrique domestique. Cette réglementation encadre non seulement la composition du tableau électrique mais aussi son implantation, ses hauteurs, et les protections à mettre en place.
La norme impose notamment que le tableau soit à une hauteur comprise entre 0,90 m et 1,80 m, dans un lieu accessible et dégagé, évitant toute obstruction ou risque d’humidité. Le tableau doit posséder au moins deux interrupteurs différentiels 30 mA, avec un type A obligatoire pour les circuits comportant des équipements électroniques sensibles.
Le dimensionnement des disjoncteurs selon la section des câbles est aussi primordial : par exemple, 16 A avec câble de 1,5 mm² pour l’éclairage, 20 A avec 2,5 mm² pour les prises ou gros appareils. L’organisation du tableau doit également prévoir au moins 20 % de modules libres pour les évolutions futures, facilitant ainsi l’ajout de circuits sans avoir à remplacer l’ensemble.
Il est essentiel de noter que certains dispositifs sont devenus obligatoires depuis 2025, comme les Dispositifs de Protection contre les Défauts d’Arc (DPDA). Ces derniers détectent les arcs électriques invisibles susceptibles de provoquer des incendies et apportent un surcroît de sécurité, surtout dans les zones à risque comme les chambres et les pièces de vie.
La conformité règlementaire est également contrôlée lors de la demande de Consuel, indispensable pour la mise en service du compteur. Une installation non conforme peut entraîner un refus de mise en service ou un rappel à la loi pour mise en conformité avec coûts supplémentaires.
Pour approfondir la dimension normative et comprendre les différences entre coffret et tableau électrique, ainsi que les bonnes pratiques d’installation, vous pouvez consulter les ressources spécialisées sur les distinctions essentielles entre coffret et tableau électrique qui détaillent avec clarté ces notions techniques et réglementaires.
Améliorer son installation avec des modules connectés et solutions domotiques intégrées
Avec l’évolution accélérée de l’électricité domestique vers l’intelligence et la connectivité, poser un tableau électrique encastré en 2026 peut aussi signifier intégrer des modules connectés qui améliorent le confort, le suivi de consommation et la sécurité de votre logement.
Des systèmes comme Drivia with Netatmo permettent, tout en respectant les contraintes de la norme NF C 15-100, d’ajouter :
- Un module Control pour la connexion Internet permettant le pilotage à distance.
- Un compteur d’énergie pour suivre la consommation globale ou celle des circuits spécifiques, facilitant la gestion énergétique.
- Des contacteurs commandés pour piloter les appareils énergivores et un délesteur pour éviter les surcharges et les coupures intempestives.
- Des télérupteurs ou contact secs permettant de contrôler facilement l’éclairage ou d’autres éléments du domicile.
Par exemple, une installation intégrant un module Shelly permet de commander les volets roulants ou l’éclairage via smartphone ou assistants vocaux, ce qui optimise à la fois la sécurité et la consommation d’énergie. Pour installer ce type d’équipements, il est néanmoins conseillé de faire appel à un électricien qualifié pour assurer le respect du câblage électrique et des normes en vigueur.
Pour découvrir comment combiner modernité et sécurité dans la pose d’un tableau électrique encastré, consultez les articles spécialisés, notamment ceux traitant des modules connectés pour volets roulants ou encore des prises connectées, qui ouvrent de nombreuses possibilités de domotique accessible et durable.
