Différences essentielles entre un coffret électrique et un tableau électrique

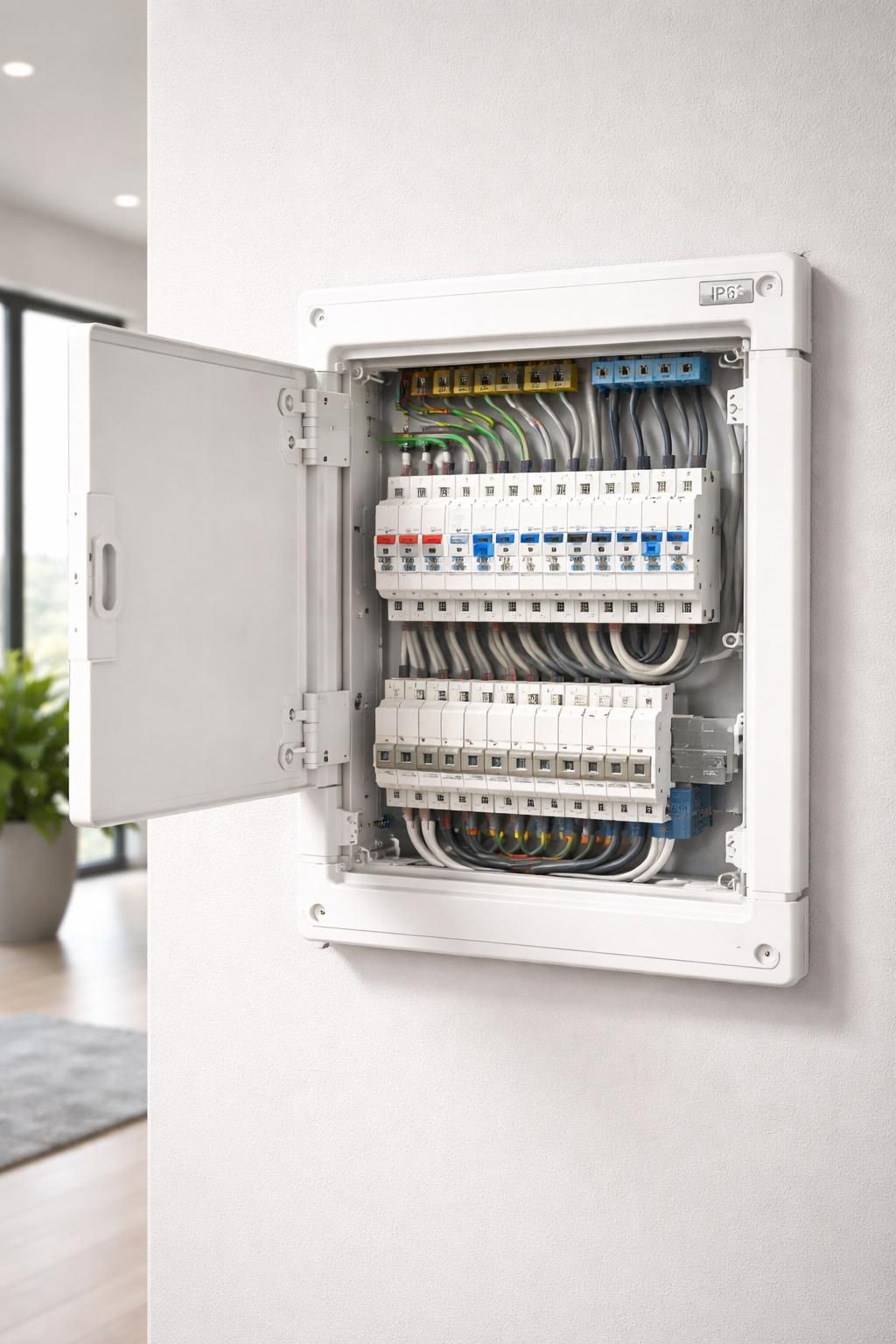

Comprendre la différence fondamentale entre coffret électrique et tableau électrique

Dans le domaine de l’installation électrique domestique, il est fréquent que les termes coffret électrique et tableau électrique soient employés indistinctement. Pourtant, ces deux notions désignent des éléments bien distincts, bien que complémentaires, dans l’organisation de votre réseau électrique. Clarifier leur rôle est essentiel pour saisir la structure de votre installation électrique et anticiper les besoins lors d’un dépannage ou d’une évolution.

Le coffret électrique désigne l’enveloppe physique, c’est-à-dire le boîtier qui renferme et protège les différents composants électriques. Ce boîtier peut être fabriqué en matière plastique ou métal, et est conçu pour isoler les éléments contre les chocs, la poussière, et les projections d’eau. Sa fonction première est mécanique et protectrice.

Le tableau électrique, quant à lui, correspond à l’ensemble des équipements montés à l’intérieur du coffret : disjoncteurs, interrupteurs différentiels, parafoudres, borniers, peignes de raccordement, contacteurs, etc. Ce tableau joue un rôle fonctionnel dans la distribution électrique, assurant la répartition, la protection électrique ainsi que la sécurisation des circuits domestiques. On pourrait donc dire que le tableau électrique est assemblé dans le coffret.

Pour illustrer cette distinction, imaginez le coffret comme la carrosserie d’une voiture et le tableau électrique comme le moteur et les systèmes électroniques intégrés. Un coffret sans tableau est une simple boîte vide, tandis qu’un tableau sans coffret manque de protection et d’organisation.

Cette distinction technique est particulièrement importante lors du choix ou du remplacement d’un tableau, mais aussi lors d’une installation où la norme NF C 15-100 impose des règles précises sur la conception et la mise en place de l’ensemble. Comprendre ces différences vous permettra d’être plus à même d’évaluer les installations, qu’elles soient neuves ou en rénovation.

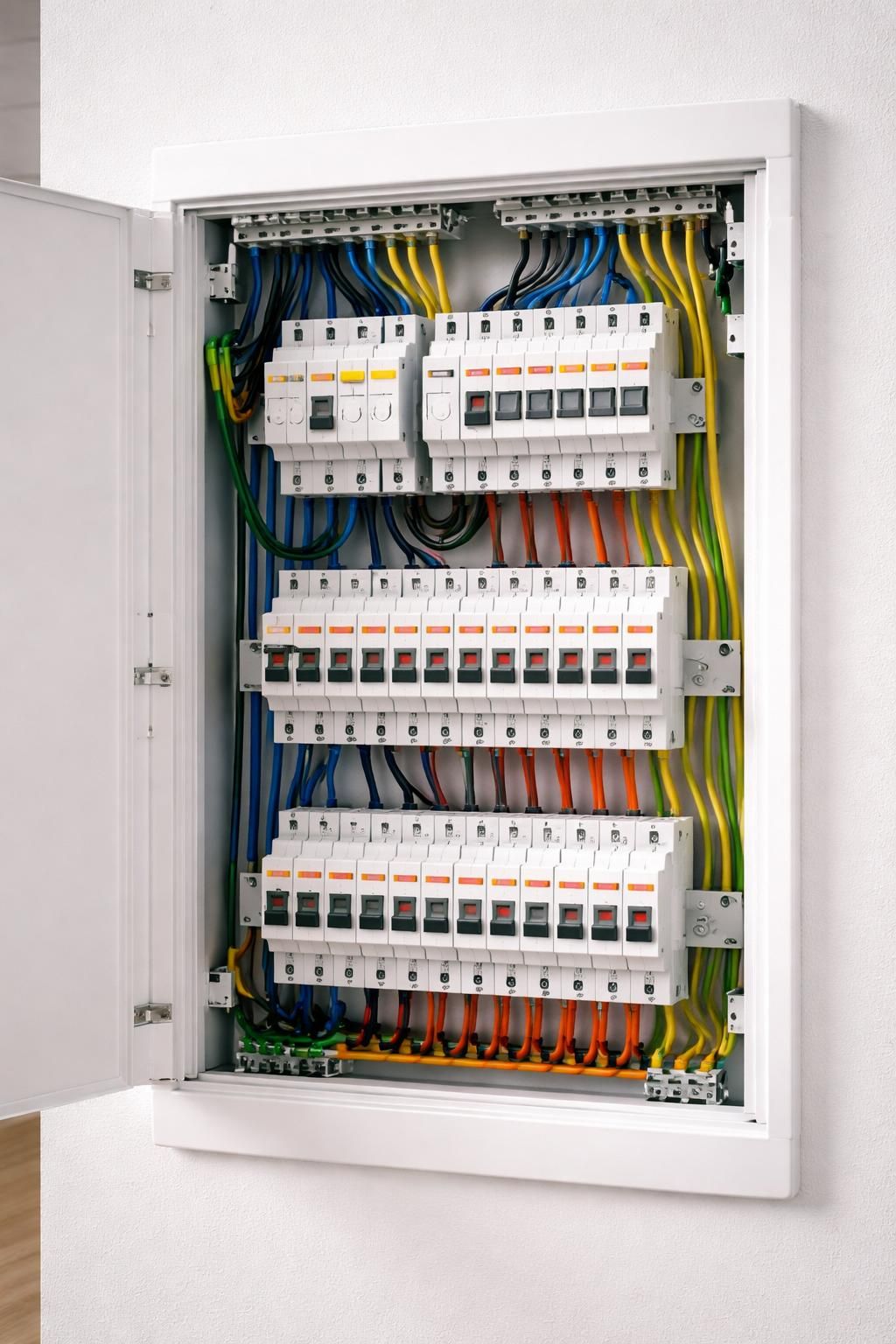

Le rôle et les composants du tableau électrique domestique

Le tableau électrique est le cœur actif de votre distribution électrique à domicile. Il reçoit l’alimentation principale en provenance du disjoncteur d’abonné ou de branchement et distribue ensuite le courant vers les différents circuits : éclairage, prises, chauffage, équipements spécialisés comme la borne de recharge pour véhicule électrique.

Un tableau électrique typique comporte plusieurs composants clés, chacun assurant une fonction spécifique en matière de protection et de commande :

• L’interrupteur différentiel : Cet élément crucial garantit la sécurité électrique des occupants en détectant les fuites de courant vers la terre. Il coupe automatiquement l’alimentation dès qu’une fuite dépasse 30 milliampères, seuil tolerable pour le corps humain. La norme NF C 15-100 impose sa présence en tête de chaque rangée dans un tableau électrique domestique.
• Les disjoncteurs : Ils protègent les circuits contre les surintensités et les courts-circuits. Chaque circuit doit disposer d’un disjoncteur adapté à son intensité nominale pour éviter la surchauffe et les risques d’incendie.
• Les parafoudres : Obligatoires dans certaines zones exposées aux orages, ils protègent l’installation contre les surtensions induites par la foudre ou d’autres perturbations électriques.
• Les borniers de raccordement : Utilisés pour organiser les connexions, notamment le conducteur de protection (terre), permettant un câblage propre et sûr.
• Les peignes de phase et neutre : Facilitent la distribution de l’alimentation entre les disjoncteurs, assurant une installation plus ordonnée et fiable.

Des modules complémentaires tels que des contacteurs (par exemple pour la gestion du chauffage ou du chauffe-eau), des relais ou des dispositifs de commande peuvent également être intégrés selon les besoins spécifiques du logement.

Il est important de dimensionner correctement ces composants en fonction de la puissance contractée et des appareils raccordés. Une surcharge volontaire ou accidentelle peut engendrer des coupures fréquentes ou des défaillances graves.

L’installation devra toujours être confiée à un électricien qualifié, notamment pour le raccordement des interrupteurs différentiels et le paramétrage du disjoncteur d’abonné, garantissant ainsi le respect des normes en vigueur et la sécurité du foyer. La norme NF C 15-100 demeure la référence incontournable pour toute conception et modification d’un tableau électrique.

Caractéristiques et fonctions du coffret électrique dans l’installation électrique

Le coffret électrique n’est pas simplement un boîtier ; c’est l’élément garantissant la protection électrique mécanique pour le tableau assemblé à l’intérieur. Il assure la protection contre les risques d’électrocution, pollution environnementale et tentatives de dommages accidentels. Ainsi, le choix du coffret, son matériau et son degré de protection IP sont des critères primordiaux.

Les coffrets électriques domestiques se déclinent principalement en deux catégories : encastrés ou en saillie. Le choix dépendra de la configuration de votre habitation et des contraintes d’installation.

• Coffret encastré : Le boîtier est intégré à la cloison. Cette solution permet un rendu esthétique, avec un encombrement minimal. Cependant, l’accessibilité et la maintenance peuvent être plus complexes, et l’intervention nécessite souvent des travaux complémentaires (maçonnerie, finition).
• Coffret en saillie : Le boîtier est fixé en surface sur un mur. Plus simple à installer et à accéder, il est privilégié en rénovation ou dans les locaux annexes. Cette solution présente toutefois une plus grande visibilité et occupe davantage d’espace.

Du point de vue des matériaux, les coffrets en plastique sont majoritaires pour les logements classiques grâce à leur légèreté et isolation. Les modèles en métal, plus robustes, sont surtout recommandés dans les environnements industriels ou techniques nécessitant une meilleure résistance aux chocs et aux perturbations électromagnétiques.

Le degré de protection IP doit être adapté à la localisation du coffret. Par exemple, un coffret installé dans une salle de bain requiert au minimum un IP44. Pour un usage extérieur, un IP65 est généralement nécessaire pour résister aux intempéries. Ne pas respecter ces exigences peut compromettre la longévité de l’installation et la sécurité des occupants.

En matière de prix, les coffrets varient largement selon leur taille, matériau, et complexité. Un coffret plastique simple pour un petit logement démarre autour de 30 à 60 euros, tandis qu’un coffret métallique, avec plusieurs rangées pour une grande habitation, peut atteindre plusieurs centaines d’euros.

Dimensionnement et critères essentiels pour choisir entre coffret et tableau électrique

Choisir le modèle de coffret électrique ou tableau électrique adapté à son installation nécessite un calcul précis du nombre de modules et de rangées. Un module correspond à une largeur standard de 17,5 mm pour un disjoncteur ou autre appareillage modulaire. La norme NF C 15-100 impose de prévoir une réserve d’environ 20 % pour anticiper les futurs ajouts, notamment en cas d’extension, de domotique ou de nouveaux équipements.

Un tableau sous-dimensionné pose un risque accru de surcharge et d’interruptions fréquentes, tandis qu’un tableau trop grand encombre inutilement l’espace et augmente les coûts.

Le tableau électrique est classé selon le nombre de rangées et modules :

Par exemple, un appartement de 50 m² avec circuits basiques aura besoin d’un tableau d’une à deux rangées. Une maison familiale de 100 à 150 m² devrait s’orienter vers un tableau à trois voire quatre rangées pour répondre aux besoins en éclairage, prises, chauffage et circuits spécialisés.

Les tableaux pré-équipés, proposés par des marques comme Legrand, Schneider ou Hager, simplifient le choix des composants et l’installation. Cependant, ils offrent moins de souplesse que les tableaux nus, où vous pourrez choisir précisément l’interrupteur différentiel, les disjoncteurs et autres modules nécessaires.

Professionnellement, il est conseillé de confier toute modification à un électricien qualifié. Celui-ci saura ajuster le dimensionnement en conformité avec les normes, et garantir une sécurité électrique optimale.

Maintenance et sécurité : les enjeux liés au coffret et au tableau électrique

La maintenance régulière du coffret électrique et de son tableau intérieur est indispensable pour assurer la pérennité de votre installation et éviter les risques d’incendie ou de panne. Les disjoncteurs, interrupteurs différentiels et borniers doivent être inspectés et testés périodiquement par un professionnel afin de vérifier leur bon fonctionnement.

Une attention particulière doit être portée sur :

• La propreté du coffret, évitant tout dépôt de poussière ou insectes pouvant causer des défauts d’isolement.
• Le serrage des connexions, qui, s’il est défectueux, peut générer des échauffements.
• Le bon état des disjoncteurs et différentiels, avec remplacement immédiat des modules défectueux.
• Le respect des repérages et étiquetages pour faciliter tout dépannage ultérieur.

La norme NF C 15-100 impose également des règles strictes en matière d’identification des circuits et de protection différentielle, notamment dans les pièces à risques comme la salle de bain et la cuisine. Vous pouvez vous informer sur ces obligations techniques à jour dans cet article dédié aux normes électriques spécifiques aux salles d’eau.

Les risques liés à une installation mal entretenue sont nombreux : ruptures d’alimentation, électrocution, incendies domestiques. Ces derniers sont souvent liés à des défauts d’isolation ou à des surcharges non protégées. En cas de doute, vos prises électriques extérieures peuvent aussi nécessiter une vérification pour assurer leur conformité et leur sécurité technique, comme détaillé dans ce guide sur l’installation des prises électriques en extérieur.

En conclusion, coffret et tableau travaillent de concert pour assurer le fonctionnement fiable de votre installation. Ils exigent un choix soigné, un dimensionnement adéquat et une maintenance régulière. Faire appel à un professionnel reste la garantie la plus sûre pour une installation conforme et sécurisée dans le respect des normes actuelles.
