Comment dimensionner un tableau électrique pour votre installation

Les fondamentaux pour dimensionner un tableau électrique selon la puissance électrique de votre habitation

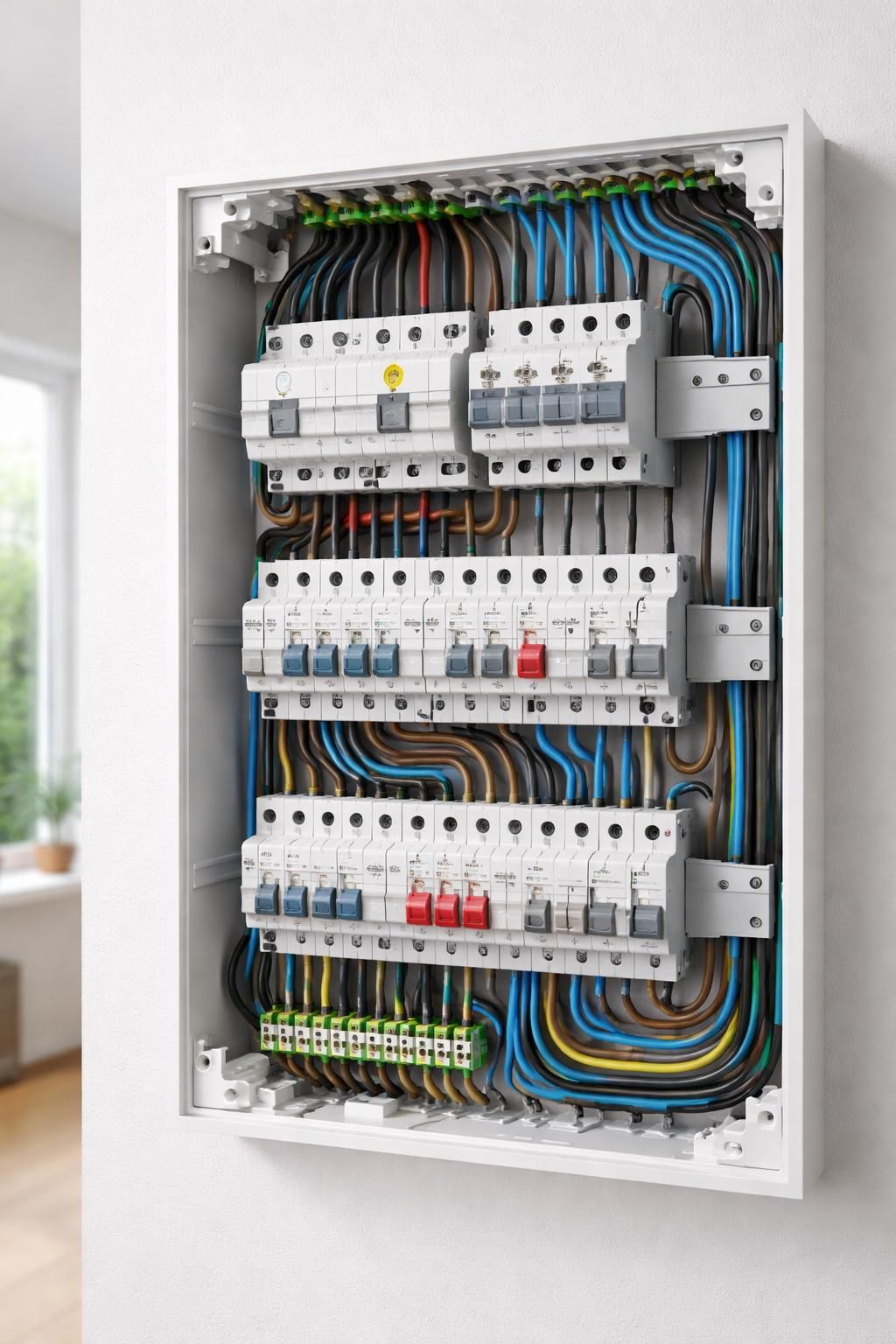

Le tableau électrique constitue le cœur d’une installation électrique résidentielle. Il répartit l’électricité du réseau principal en alimentant les différents circuits domestiques tout en assurant leur protection. Dimensionner ce tableau correctement exige avant tout une estimation précise de la puissance électrique nécessaire à votre logement. Cela implique un inventaire détaillé des appareils, une prise en compte des besoins actuels et futurs, ainsi que l’intégration des règles de sécurité selon la réglementation électrique en vigueur, notamment la norme NF C 15-100.

Pour commencer, il convient d’identifier la puissance souscrite chez votre fournisseur, exprimée en kilowatts (kW). Cette puissance maximale représente ce que votre installation pourra consommer simultanément sans risque de surcharge. Elle est référencée sur votre facture d’électricité et sert de base au dimensionnement global.

Le calcul de la consommation totale se réalise en listant l’ensemble des équipements électriques, depuis l’éclairage jusqu’aux appareils électroménagers, en passant par les systèmes de chauffage, climatisation et même les bornes de recharge pour véhicules électriques. La somme des puissances nominales, renseignée sur chaque appareil, donne une estimation brute. Il est cependant nécessaire d’appliquer un coefficient de simultanéité, généralement compris entre 0.6 et 0.8 pour une maison individuelle, afin d’adapter ce chiffre à une réalité d’usage où tous les appareils ne fonctionnent pas simultanément.

En sus, une marge de sécurité de 20 à 30 % est indispensable. Elle anticipe les évolutions futures de votre installation, notamment l’ajout de nouveaux équipements ou l’intégration croissante d’objets connectés. Cette marge protège également contre les erreurs d’évaluation et les pics temporaires de consommation.

Voici un aperçu concret sous forme de tableau pour organiser ce calcul :

Ce tableau doit ensuite être corrigé par le coefficient de simultanéité et augmenté de la marge de sécurité. Cette démarche méthodique vous assure que le dimensionnement tableau électrique est adapté et sécuritaire. Il reste recommandé de faire appel à un professionnel certifié pour valider ces calculs, garantir leur conformité avec la norme électrique maison et s’assurer que la pose respecte les règles de sécurité électrique indispensables.

Choisir les disjoncteurs et la section des câbles adaptés pour un dimensionnement tableau électrique performant

Le choix des disjoncteurs et la section des câbles dans votre tableau électrique constitue une étape décisive pour garantir une protection électrique efficace et éviter les risques d’incidents graves. Ces éléments doivent être calibrés en fonction de la puissance électrique calculée plus tôt et des caractéristiques techniques des circuits.

Comprendre les types de disjoncteurs et leurs courbes de déclenchement

Les disjoncteurs sont des dispositifs modulaires indispensables qui protègent le circuit contre les surcharges et courts-circuits. Ils sont classés selon leur calibre disjoncteur exprimé en ampères (A) et leur courbe de déclenchement.

La courbe B convient aux circuits d’éclairage et prises de faible puissance, avec un déclenchement rapide entre 3 et 5 fois le courant nominal, typiquement autour de 10 A.

La courbe C est adaptée à la majorité des appareils électroménagers classiques, avec un déclenchement entre 5 et 10 fois le courant nominal, offrant une marge suffisante pour les pics de démarrage modérés.

Enfin, la courbe D est conçue pour les équipements puissants à forte intensité de démarrage, comme les moteurs, pompes à chaleur ou climatisation, tolérant des surintensités jusqu’à 10 fois le courant nominal.

Le choix de la courbe influence directement la sécurité électrique et la pérennité de vos appareils.

Dimensionner la section des câbles selon la puissance et la longueur

Une section câble appropriée est essentielle pour limiter la chute de tension et éviter la surchauffe, qui peut endommager les installations et provoquer des incendies. En respect avec la norme NF C 15-100, la section est sélectionnée en fonction du courant nominal des disjoncteurs et la longueur du circuit.

À titre indicatif :

• Pour un circuit de 16 A, une section de câble de 2,5 mm² est courante
• Pour un circuit de 20 A, on utilise souvent une section de 4 mm²
• Pour un circuit de 32 A, généralement une section de 6 mm² est recommandée

Ce dimensionnement peut varier selon les conditions d’installation, notamment la nature du câble, sa disposition, et la température ambiante. De ce fait, la consultation d’un électricien qualifié est indispensable pour éviter des erreurs préjudiciables.

Il convient également de veiller à associer chaque disjoncteur à un câble de section adaptée, un des principes clés pour une protection optimale du circuit. Le professionnel tiendra compte de ces paramètres pour concevoir un schéma électrique clair et conforme aux exigences en vigueur.

Dimensionner un tableau électrique en tenant compte de la norme NF C 15-100 et des exigences de sécurité électrique

La conformité aux normes nationales, notamment la norme NF C 15-100, est impérative lors du dimensionnement d’un tableau électrique. Cette réglementation encadre les protections minimales à intégrer et définit les modalités d’installation pour garantir la sécurité des biens et des personnes.

Cette norme précise notamment :

• Le nombre minimum d’interrupteurs différentiels requis selon la taille de l’habitation
• La nécessité de disposer d’une protection différentielle générale calibrée à 30 mA
• La distribution des circuits selon leur usage (éclairage, prises, radiateurs, circuits spécialisés)
• Le respect d’une marge de modules disponibles d’au moins 20 % dans le tableau pour anticiper les extensions futures

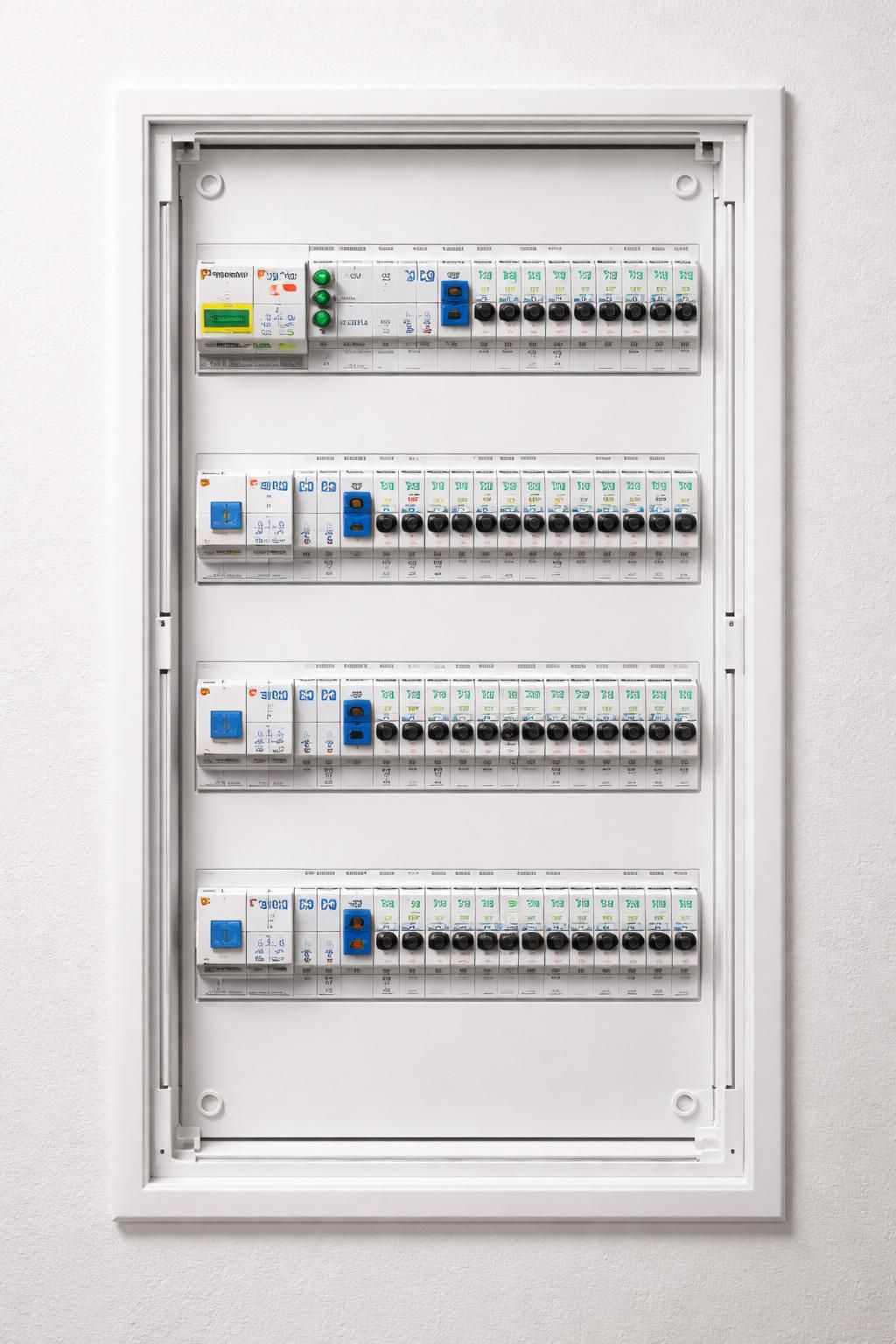

Au sujet de la disposition, les tableaux domestiques sont classés selon leur taille :

• Pour un studio ou un T1/T2, 2 rangées de 13 modules (soit 250 mm de largeur) sont standard
• Pour un T3/T4, 3 rangées sont conseillées
• Pour plus grands logements (T5/T6), 4 rangées de modules sont généralement nécessaires

À noter que les modules dans un tableau se mesurent en largeur suivant une unité de 17,5 mm. Des tableaux à 18 modules par rangée (355 mm de largeur) existent également pour accueillir des appareils multi-modules comme les interrupteurs différentiels 2 modules ou les écocompteurs 6 modules.

Cette diversité permet de s’adapter au plus juste à la configuration de l’habitation et à la complexité de l’installation, faisant appel à différents composants (télérupteurs, contacteurs, parafoudres) pour optimiser la protection électrique et la gestion.

En raison de la complexité et des enjeux liés au respect de la norme NF C 15-100, il est fortement recommandé de confier le dimensionnement et la pose du tableau à un professionnel. Celui-ci saura élaborer un schéma électrique détaillé, vérifier la conformité des protections installées et effectuer les réglages adéquats.

Pour approfondir ces aspects et mieux comprendre la réglementation électrique pour votre habitat, vous pouvez consulter un guide complet sur la norme NF C 15-100 qui détaille les exigences et conseils applicables en 2026.

Évolution du dimensionnement tableau électrique face à la domotique et aux besoins énergétiques croissants

Les installations électriques modernes doivent désormais intégrer les nouvelles technologies et répondre à des besoins énergétiques évolutifs. L’arrivée massive d’objets connectés et de systèmes domotiques provoque une augmentation non négligeable de la consommation électrique, y compris en veille.

Il est donc essentiel d’anticiper ces usages lors du dimensionnement tableau électrique. Le nombre de circuits et la puissance doivent pouvoir accueillir :

• Les équipements domotiques contrôlant l’éclairage, les volets roulants, le chauffage, et la sécurité
• Les équipements informatiques et multimédia, souvent très énergivores
• Les bornes de recharge pour véhicule électrique, dont la puissance peut atteindre plusieurs kilowatts
• Les dispositifs de gestion technique centralisée (GTB/GTC) apportant un contrôle optimisé de la consommation

Les tableaux à plusieurs rangées, notamment ceux à 18 modules par rangée, offrent une capacité plus large pour répondre à cette complexité croissante. Cela limite la nécessité de remplacement ou d’extension coûteuse du tableau.

Par ailleurs, l’usage de compteurs intelligents permet non seulement de mesurer précisément la consommation globale mais aussi de piloter intelligemment les circuits, assurant ainsi un bon équilibre entre confort, performance et économie d’énergie.

Cette intégration de la domotique nécessite un haut niveau d’expertise pour le dimensionnement tableau électrique et le choix précis du calibre disjoncteur adapté aux nouvelles charges. Le professionnel prendra soin de réaliser un schéma électrique ainsi que des simulations afin d’optimiser l’installation.

Comparer les marques et estimer les coûts liés au dimensionnement et à l’installation du tableau électrique

Le marché propose une gamme étendue de tableaux électriques et modules associés. Les marques principales telles que Legrand, Schneider, et Hager proposent des solutions performantes mais avec des différences notables dans la qualité, le design et les fonctionnalités.

Legrand est souvent apprécié pour son large choix d’appareillages modulaires et son intégration avancée dans la domotique. Schneider équilibre robustesse et innovation avec une gamme adaptée aux besoins résidentiels exigeants. Hager se distingue par sa simplicité d’installation et un excellent rapport qualité-prix, ce qui les rend très présents dans les rénovations.

Le prix d’un tableau électrique pour une habitation typique avec 3 à 4 rangées va de 200 à 600 euros pour les seuls coffrets, hors appareils modulaires. Chaque module supplémentaire (disjoncteur, interrupteur différentiel, contacteur) coûte en moyenne entre 10 et 50 euros. L’ensemble peut facilement atteindre entre 600 et 1500 euros selon la complexité.

L’installation par un électricien certifié, indispensable pour respecter la réglementation électrique et garantir la sécurité électrique, représente généralement un coût entre 500 et 1200 euros, selon la taille du logement et la difficulté d’accès.

Voici une liste des avantages à comparer selon la marque choisie :

• Qualité des composants et durée de vie
• Facilité de câblage et modularité
• Interface d’intégration domotique
• Support technique et disponibilité des pièces
• Coût global (produits + mise en œuvre)

Lorsque vous dimensionnez votre tableau électrique, n’oubliez pas que le coût à l’achat ne doit pas être l’unique critère. La durabilité et la conformité aux normes sont prioritaires. Faire appel à un professionnel assurera une sélection adaptée à votre installation électrique et à vos exigences de sécurité.

Pour des conseils relatifs à l’installation de prises électriques indispensables à votre habitation, vous pouvez visiter ce guide complet qui complète parfaitement les notions sur le dimensionnement tableau électrique.
