Tout savoir sur le tableau électrique selon la norme nf c 15-100

Les fondamentaux du tableau électrique selon la norme NF C 15-100

Le tableau électrique est le cœur de toute installation électrique domestique. Il constitue le point central où sont regroupés et organisés les circuits électriques qui alimentent votre habitation. Selon la norme NF C 15-100, qui régit la sécurité et la conformité des installations électriques en France, ce tableau doit répondre à des critères stricts en termes de composition, emplacement et fonctionnalités pour assurer une sécurité électrique optimale.

Depuis août 2024, la norme NF C 15-100 s’est scindée en une série de 21 sous-parties, facilitant son application et son adaptation aux évolutions technologiques. Parmi ces parties, la section NF C 15-100-10 fixe précisément les prescriptions sur les installations électriques dans les logements, et donc tout particulièrement sur la conception et la mise en œuvre des tableaux électriques domestiques. Cette transformation assure une meilleure lisibilité et permet d’actualiser chaque domaine sans remettre en cause l’ensemble de la norme.

Le rôle premier du tableau électrique est de distribuer l’électricité vers chaque circuit de la maison, tout en protégeant les occupants et les équipements contre les surcharges, courts-circuits et défauts d’isolement. Il s’agit d’un dispositif indispensable à la sécurité électrique, dont la composition doit strictement suivre les exigences réglementaires pour garantir conformité mais aussi permettre une évolution facile de l’installation.

Selon la norme, chaque logement doit être doté d’un « espace technique électrique du logement » (ETEL) regroupant la gaine technique logement (GTL). Cet espace centralise l’ensemble des équipements essentiels, notamment le disjoncteur principal, les interrupteurs différentiels, les disjoncteurs divisionnaires, ainsi que le coffret de communication. L’ETEL doit être accessible, suffisamment dimensionné (minimum 60 cm de large sur 25 cm de profondeur) et situé dans un emplacement sécuritaire, hors zones humides et à l’abri des risques mécaniques ou thermiques.

Le tableau doit également intégrer une réserve d’au moins 20 % de modules libres pour un logement individuel, afin de faciliter la mise à jour ou l’ajout de nouveaux circuits sans intervention majeure. Par exemple, un tableau équipé pour 24 modules devra disposer d’au moins 4 emplacements inoccupés réservés. C’est en anticipant ces évolutions que votre installation restera conforme et sécuritaire dans la durée.

Le positionnement des composants doit aussi respecter des hauteurs réglementaires pour garantir accessibilité et sécurité. Le disjoncteur général et les interrupteurs différentiels doivent être placés entre 90 cm et 180 cm du sol, et les disjoncteurs divisionnaires à partir de 50 cm pour faciliter la manipulation tout en évitant tout risque lié à un accès inapproprié.

On notera enfin que toute intervention sur le tableau électrique doit être réalisée par un électricien qualifié, notamment lors d’ajouts ou modifications. Cela permet d’assurer le respect strict de la norme NF C 15-100 et d’éviter les risques potentiels liés à une mauvaise installation. Le tableau reste ainsi un élément central dans la prévention des incendies domestiques et des chocs électriques, en assurant une protection efficace tant pour les circuits que pour les personnes.

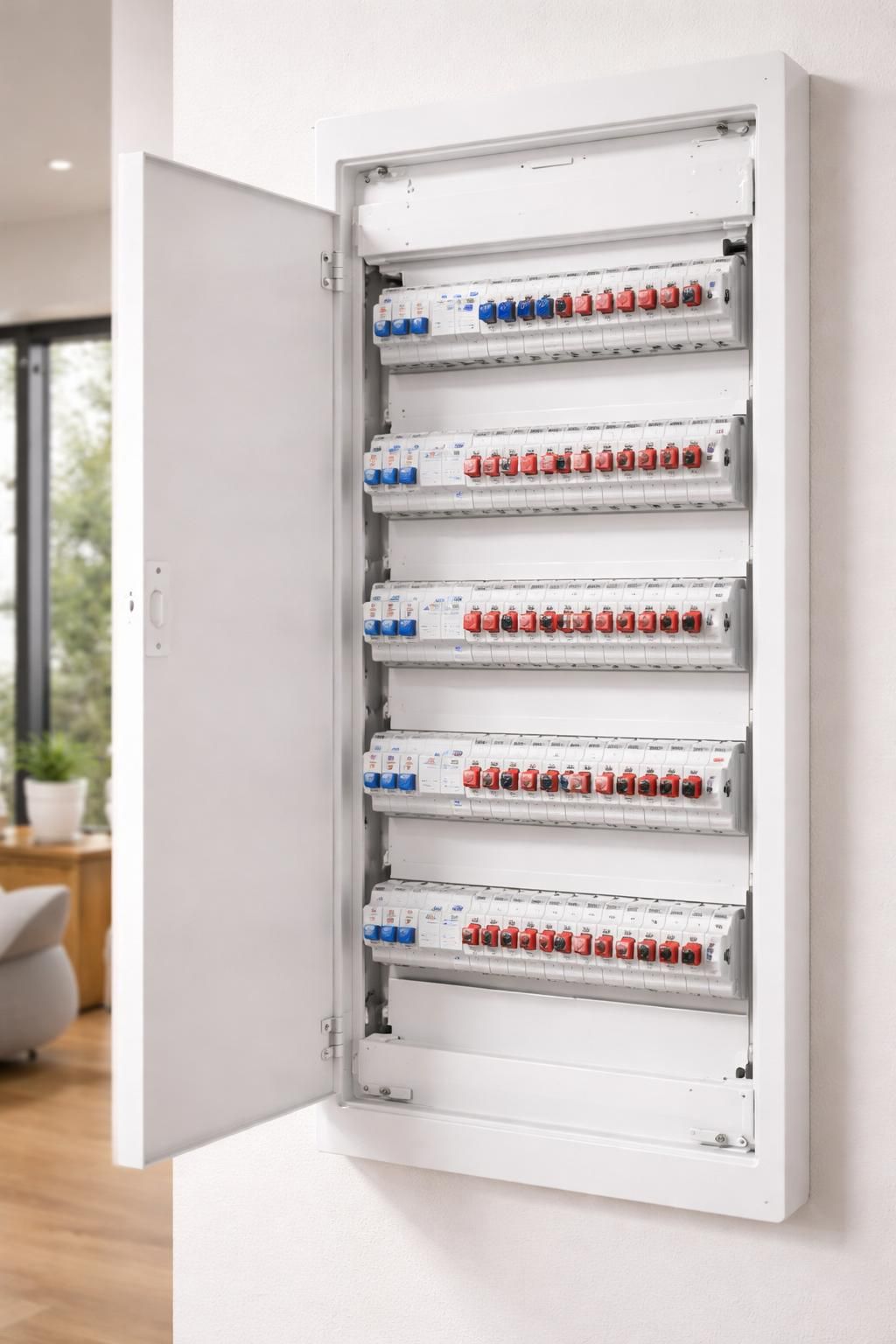

Comprendre la composition et le rôle des composants du tableau électrique

Le tableau électrique est constitué d’un assemblage précis de modules qui répondent chacun à des fonctions spécifiques importantes pour la sécurité et la gestion électrique de votre logement. La norme NF C 15-100 détaille ces composants, leurs caractéristiques ainsi que leur positionnement au sein du tableau. Les principaux sont le disjoncteur général, les interrupteurs différentiels, les disjoncteurs divisionnaires, et les dispositifs de protection complémentaires comme le parafoudre ou les dispositifs anti-arc.

Le disjoncteur général et les interrupteurs différentiels

Le disjoncteur général est la première protection en tête de l’installation. Il protège globalement votre logement en coupant automatiquement le courant en cas de surcharge majeure ou court-circuit. Son calibre doit être adapté à la puissance du compteur électrique, généralement 30, 45 ou 60 ampères. Il doit être compatible avec les compteurs intelligents Linky pour assurer la conformité.

Immédiatement après, sont placés un ou plusieurs interrupteurs différentiels. Leur fonction est de protéger les personnes contre les risques d’électrocution en détectant une fuite de courant à la terre, aussi minime soit-elle (30 mA est la sensibilité recommandée). La norme impose aujourd’hui au moins deux interrupteurs différentiels par logement, dont au moins un de type A, adapté aux équipements électroniques modernes. Ils couvrent chacun plusieurs circuits, avec un maximum de 8 disjoncteurs divisionnaires par différentiel. En présence d’installations photovoltaïques ou d’Infrastructures de Recharge de Véhicules Électriques (IRVE), des DDR de type F ou B sont nécessaires pour une meilleure immunité électrique.

Les disjoncteurs divisionnaires de circuit

Chaque circuit électrique du logement est protégé individuellement par un disjoncteur divisionnaire. Ce module assure la coupure automatique sur les surcharges ou courts-circuits spécifiques à un circuit particulier, comme les circuits prises, éclairage, chauffage ou volets roulants.

Le choix du calibre (10 A, 16 A, 20 A, 32 A, etc.) et la section du câble doivent être réalisés selon la puissance maximale raccordée et la norme NF C 15-100. Par exemple, un circuit prises 16A nécessite des fils de 1,5 mm², tandis qu’un circuit dédié à un four ou une plaque de cuisson demandera un disjoncteur 32 A associé à une section 6 mm². Une règle fondamentale est que chaque disjoncteur doit protéger un seul circuit distinct, ce qui facilite le diagnostic en cas de problème.

Les protections complémentaires pour une sécurité renforcée

Les normes récentes recommandent également l’installation de dispositifs de protection contre les défauts d’arc (DPDA), souvent appelés protecteurs d’arc. Ces modules détectent les arcs électriques naissants, sources potentielles d’incendies, en coupant rapidement l’alimentation du circuit concerné. Ils sont particulièrement conseillés sur les circuits prises dans les habitations classées à risques spécifiques comme les bâtiments patrimoniaux ou les locaux à sommeil.

La protection contre les surtensions est elle aussi essentielle, notamment dans les zones orageuses ou à proximité de paratonnerres. Le parafoudre doit alors être installé à l’origine du tableau pour limiter les coups de foudre et les pics de tension pouvant endommager les appareils électriques. Ce dernier doit être intégré dans la conception dès l’installation initiale ou ajouté lors d’une remise à niveau.

Liste des principaux composants du tableau électrique

• Disjoncteur principal ou disjoncteur d’abonné
• Interrupteurs différentiels (typa A, F ou B)
• Disjoncteurs divisionnaires pour chaque circuit dédié
• Dispositifs de protection contre les défauts d’arc (DPDA)
• Parafoudre en cas de zone à risque orageux
• Peignes de raccordement (vertical ou horizontal) pour faciliter le câblage
• Coffret de communication pour le réseau numérique (RJ45, fibre optique)

Il est indispensable que le dimensionnement et l’implantation soient effectués par un professionnel habilité. Une erreur dans le choix ou l’emplacement des composants peut compromettre la sécurité de l’ensemble de l’installation.

Le dimensionnement du tableau électrique : critères essentiels et bonnes pratiques

Dimensionner un tableau électrique selon la norme NF C 15-100 nécessite une maîtrise précise des besoins en puissance, des sections de câbles, et du nombre de circuits à intégrer. Cette étape est cruciale pour garantir la sécurité électrique, assurer une distribution optimale de l’énergie et laisser une marge d’évolution.

Pour commencer, le tableau électrique doit s’adapter à la puissance maximale du compteur installé, habituellement entre 6 kVA et 12 kVA pour une habitation française moyenne. Cette puissance définit le calibre du disjoncteur général à installer. Il conviendra ensuite de répartir la puissance entre tous les circuits en respectant les sections minimales des câbles et en choisissant des disjoncteurs adaptés à la charge à protéger.

Calcul de la section des câbles et choix des calibres de protection

La section des câbles varie selon l’intensité maximale attendue et la distance entre le tableau et les équipements. La norme NF C 15-100 détaille les sections minimales à respecter :

Il est impératif d’adapter ces sections pour éviter toute surchauffe des câbles, qui pourrait entraîner un incendie. La norme recommande d’utiliser des conducteurs de couleur vert-jaune pour la mise à la terre, assurant ainsi une parfaite continuité équipotentielle.

Nombre et organisation des circuits

La NF C 15-100 spécifie également un nombre minimal de circuits, en fonction des pièces et de leur usage. Chaque circuit est protégé par un disjoncteur dédié. Voici les grands principes :

• Au moins 2 circuits d’éclairage par logement (sauf pour les studios, où un seul suffit)
• Circuits prises limités à 8 prises pour un calibre 16 A ou 12 prises pour 20 A
• Plusieurs circuits dédiés pour les gros appareils électroménagers en cuisine et buanderie
• Circuits spécifiques pour volets roulants, chauffage, et prise de recharge pour véhicule électrique

Il est essentiel de ne pas surcharger un circuit en multipliant les prises ou appareils, afin de limiter les risques de surcharge et optimiser la sécurité électrique. Pour des informations sur l’installation de prise électrique en cuisine, vous pouvez consulter cet article sur les prises électriques en îlot cuisine.

Pour garantir la conformité et la fiabilité du dimensionnement, faites systématiquement appel à un électricien professionnel qui maîtrisera les calculs de puissance et le respect des sections de câble indispensables selon la norme NF C 15-100.

Règles précises de sécurité électrique et conformité obligatoires

La sécurité électrique est au cœur de la norme NF C 15-100. Tout tableau électrique conforme doit intégrer des protections efficaces pour prévenir les risques d’électrocution, d’incendie et de surtensions. Il est donc impératif de respecter les prescriptions officielles et d’utiliser des équipements agréés et adaptés.

La mise à la terre et la liaison équipotentielle

L’ensemble des masses métalliques de votre installation, ainsi que les canalisations dans les locaux d’habitation, doivent être reliées à une terre commune. Cette liaison équipotentielle principale est un point fondamental qui permet d’évacuer toute fuite de courant et d’éviter les accidents. La norme impose l’utilisation obligatoire d’un conducteur de protection vert-jaune, dimensionné pour résister aux surintensités.

Une prise de terre réalisée de façon performante, de préférence en boucle à fond de fouille, garantit une résistance adaptée. Une prise de terre classique, par simple piquet enfoncé, est nettement moins efficace et souvent insuffisante. L’électricien professionnel devra mesurer la résistance de terre afin de valider la conformité de l’installation.

Protection des personnes : les dispositifs différentiels

Les disjoncteurs différentiels (DDR) sont obligatoires en tête de circuits, avec une sensibilité de 30 mA pour protéger les personnes. La norme impose au moins un DDR de type A par logement, garantissant la détection des défauts liés aux équipements électroniques récents équipés de variateurs de vitesse. Pour les systèmes photovoltaïques et bornes de recharge, des DDR de type F ou de type B sont requis.

Les DDR doivent être judicieusement répartis pour ne pas engendrer de déclenchements intempestifs, qui peuvent paralyser l’installation. L’équilibrage attentif des circuits sous différents interrupteurs différentiels garantit une continuité de service et une sécurité maximale.

Les dispositifs complémentaires de sécurité

Les défauts d’arc peuvent être le point de départ d’incendies domestiques. La norme recommande l’installation de dispositifs de protection contre les défauts d’arc (DPDA) sur les circuits prises, notamment dans les bâtiments à risque ou anciens. Ces modules détectent très rapidement tout arc électrique anormal et coupent l’alimentation.

Les parafoudres protègent contre les surtensions liées à la foudre ou aux perturbations du réseau. Leur installation est obligatoire dans certaines zones géographiques identifiées à risque (zones AQ2 notamment) ou pour les bâtiments équipés de paratonnerre. Ils protègent également les équipements sensibles comme les ordinateurs et les appareils ménagers modernes. N’hésitez pas à consulter cette page dédiée pour savoir comment assurer la sécurité de vos installations électriques extérieures.

Choix des marques et fourchettes de prix pour une installation conforme et durable

Le choix des composants du tableau électrique ne se limite pas à la conformité technique. Il s’agit aussi d’intégrer des modules de qualité, durables, et compatibles avec les évolutions technologiques et réglementaires. Parmi les marques les plus reconnues, Legrand, Schneider Electric et Hager dominent le marché avec des gammes complètes adaptées aux maisons individuelles ou collectives.

Comparatif des marques principales : Legrand, Schneider, Hager

Legrand offre une grande diversité avec des solutions modulaires comme la gamme Drivia et des innovations intégrant des modules connectés pour le suivi des consommations. Les produits sont réputés faciles à installer, robustes, et compatibles avec les normes les plus strictes.

Schneider Electric concentre son offre sur la fiabilité industrielle et la sécurité renforcée. Ses disjoncteurs et interrupteurs différentiels présentent des performances élevées, et la marque propose également des solutions domotiques intégrées pour un pilotage optimisé des installations.

Hager privilégie l’ergonomie et la simplicité des configurations. Ses coffrets et tableaux sont souvent choisis pour leur adaptabilité dans le résidentiel et le tertiaire léger, avec des accessoires pratiques comme les rails extractibles ou les peignes de raccordement facilitant le travail de l’électricien.

Fourchettes de prix indicatives (hors pose)

L’installation complète avec main-d’œuvre professionnelle peut varier entre 700 et 1 500 euros selon la complexité, la localisation et la taille du logement. Il est impératif de faire appel à un électricien qualifié qui maîtrise la norme NF C 15-100 pour garantir une installation conforme, sécurisée et pérenne.
