Gestion technique du bâtiment (GTB) et optimisation énergétique des systèmes CVC (chauffage, ventilation, climatisation) sont aujourd’hui au cœur des enjeux pour les bâtiments tertiaires et industriels. Ces technologies permettent de piloter finement la régulation thermique afin d’améliorer le confort des occupants tout en maîtrisant les consommations énergétiques. La complexité des installations modernes et les contraintes réglementaires telles que le décret BACS ou la norme EN ISO 52120 imposent des architectures robustes et des protocoles adaptés. Découvrez comment une bonne connaissance des composants, protocoles et stratégies d’intégration permet une gestion efficace et durable des équipements CVC, ainsi que l’importance de la maintenance préventive et de la cybersécurité dans ce contexte.
Architectures et composants clés pour la gestion technique du bâtiment orientée chauffage et climatisation

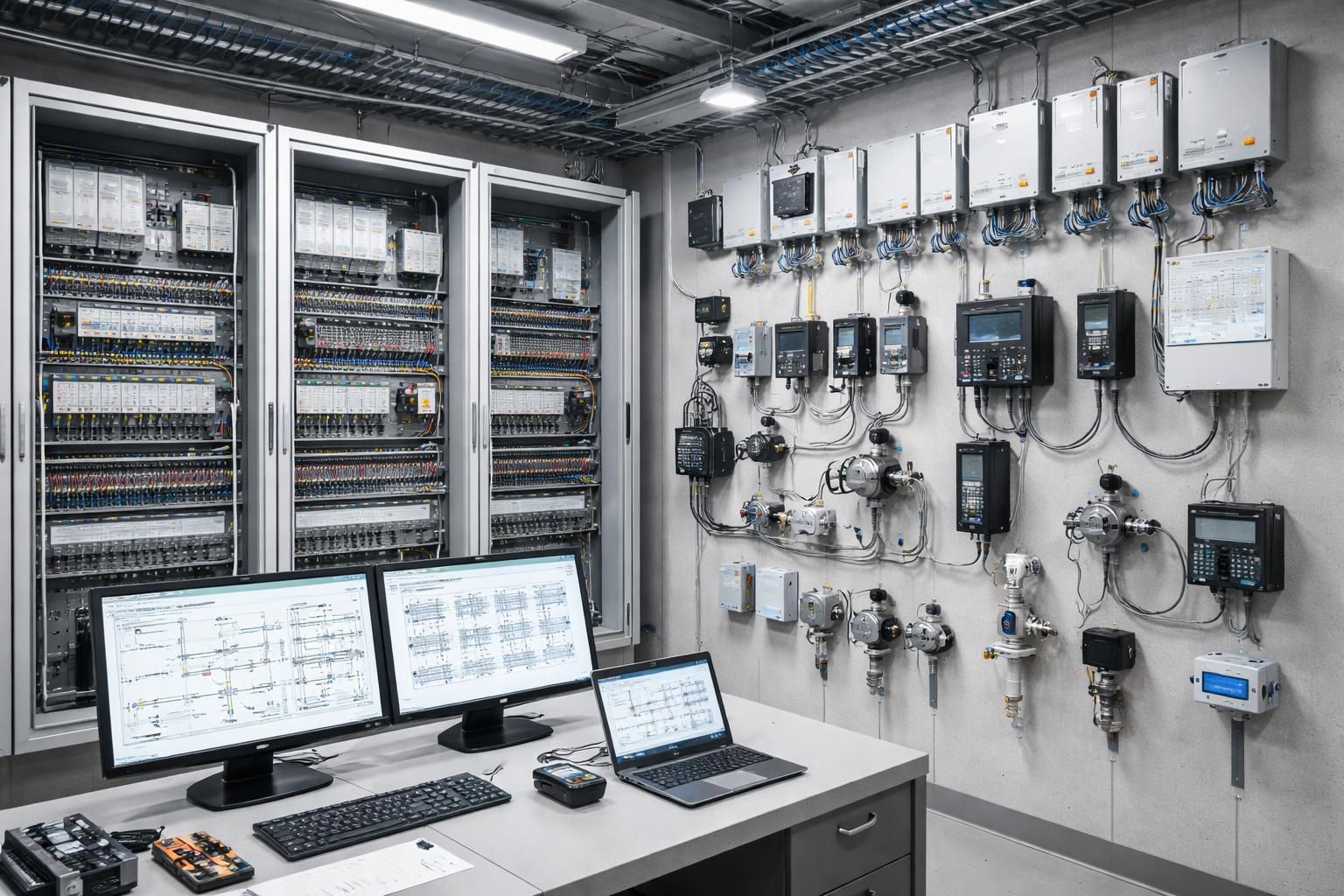

La gestion technique du bâtiment s’appuie sur une architecture modulaire combinant différents éléments interconnectés pour superviser les installations techniques. En ce qui concerne le CVC, les composants essentiels incluent les automates programmables, les capteurs de température, d’humidité, de qualité d’air, ainsi que les actionneurs pour réguler chaudières, pompes à chaleur, systèmes de ventilation et unités de climatisation.
La structure d’une GTB s’organise généralement en trois niveaux. Le premier niveau regroupe les équipements de terrain (capteurs, actionneurs) qui mesurent et pilotent directement les installations. Le deuxième niveau rassemble les automates locaux permettant d’exécuter des boucles de régulation autonomes. Enfin, le troisième niveau est constitué de la supervision centrale accessible via un logiciel de gestion, souvent installé sur un serveur ou via une interface web en cloud dans un contexte moderne.
Par exemple, un automate KNX peut gérer les ouvrants des fenêtres motorisées en fonction de la température intérieure, tandis qu’un superviseur BACnet collecte l’ensemble des données pour permettre un pilotage global des équipements de chauffage et climatisation. L’adoption de solutions ouvertes facilite la communication inter-équipements et la collecte de données en temps réel, indispensable à la mise en œuvre d’un pilotage adapté.
L’enjeu réside dans la sélection d’une architecture capable de s’adapter aux spécificités du bâtiment, au type d’équipements CVC installés et aux objectifs énergétiques fixés. Une mauvaise intégration peut entraîner des dysfonctionnements, une surconsommation et des coûts de maintenance élevés. C’est pourquoi faire appel à un intégrateur spécialisé garantit une conception robuste et conforme aux normes en vigueur.
Le choix des éléments se doit également d’intégrer la notion de maintenance préventive dès la conception. Les automates modernes intègrent des fonctions de diagnostic avancées qui annoncent une défaillance imminente des équipements (pompes, vannes motorisées, etc.), permettant ainsi d’anticiper les interventions et de minimiser les arrêts non planifiés.
Les principaux protocoles de communication dans les systèmes GTB pour chauffage et climatisation : comparatif et cas d’usage
La communication entre différents composants d’une GTB repose sur des protocoles normalisés assurant l’interopérabilité, la fiabilité et la sécurité des données échangées. Parmi les protocoles les plus utilisés à ce jour figurent KNX, BACnet, Modbus, LON et DALI. Chaque protocole possède des spécificités et cas d’usage particuliers pour optimiser la gestion des systèmes CVC.
KNX : standard universel pour la gestion des bâtiments
KNX est un protocole largement adopté dans le tertiaire pour la gestion des équipements électriques et CVC. Sa force réside dans sa nature ouverte et son architecture décentralisée, qui permet à chaque équipement de communiquer de manière autonome sur un bus unique. KNX est particulièrement adapté aux systèmes de régulation thermique tels que le pilotage des thermostats, des vannes motorisées et des capteurs d’ambiance.
Dans un bâtiment tertiaire, KNX facilite l’intégration de modules variés (éclairage, stores, chauffage) et offre une flexibilité notable. Son coût varie généralement entre 80 et 150 euros par point de contrôle selon la complexité, rendant ce protocole intéressant pour des projets de taille moyenne.
BACnet : la référence dans les systèmes HVAC complexes
BACnet est un protocole spécifique à l’industrie HVAC, reconnu pour son interopérabilité avec des équipements multimarques. Ce protocole est prédominant dans les grandes installations où une supervision centralisée des systèmes complexes est nécessaire. BACnet permet d’agréger et de contrôler efficacement les données provenant de chaudières, chaudières à condensation, pompes à chaleur, unités de traitement d’air, ainsi qu’un pilotage avancé de la climatisation.
Par rapport à KNX, BACnet imposera souvent une infrastructure réseau Ethernet/IP plus robuste et des équipements plus coûteux, avec des tarifs pouvant atteindre plusieurs centaines d’euros par point. Ce surcoût est justifié dans les projets industriels ou grands ERP nécessitant un contrôle poussé pour répondre aux exigences des classes de performance énergétique A et B selon la norme EN ISO 52120.
Modbus, LON et DALI : usages spécifiques dans la gestion CVC
Modbus, souvent utilisé dans le secteur industriel, assure une communication simple et efficace avec les équipements de régulation legacy, notamment les automates programmables scalables. Pour le CVC, Modbus est fréquent dans les systèmes d’automatisation liés aux installations de chauffage et aux régulateurs de ventilation.
LON (Local Operating Network) est orienté vers des réseaux distribués intégrant capteurs et actionneurs sur un bus dédié. Il reste pertinent dans certains cas où des équipements spécifiques doivent être interconnectés indépendamment du réseau informatique principal.
DALI (Digital Addressable Lighting Interface) est principalement un protocole d’éclairage mais ses dernières évolutions lui permettent d’interagir avec des modules de gestion thermique, surtout dans le cadre d’une GTB intégrée multiprocédure. Il sert le plus souvent à harmoniser les ambiances lumineuses et climatiques dans les espaces recevant du public.
Le choix du protocole dépend donc de la topologie du bâtiment, du degré d’intégration souhaité, des contraintes budgétaires et des objectifs d’optimisation énergétique. Une analyse fonctionnelle rigoureuse dès la phase de conception permettra de choisir la solution la plus adaptée.
Étapes clés de la mise en œuvre d’une GTB pour le pilotage du chauffage et de la climatisation
Le déploiement d’un système de gestion technique du bâtiment pour optimiser le chauffage et la climatisation doit respecter un processus rigoureux, de la conception initiale à la mise en service et à la maintenance opérationnelle. Cette démarche garantit la conformité aux normes, la performance énergétique et un fonctionnement fiable.
Phase de conception et analyse fonctionnelle
Il s’agit d’une étape fondatrice consistant à réaliser un état des lieux détaillé des installations, des besoins en régulation et des usages des espaces. La définition des scénarios de fonctionnement doit intégrer les contraintes environnementales, le calendrier d’occupation et les profilages de températures désirées pour chaque zone. L’analyse fonctionnelle doit également prendre en compte les obligations réglementaires telles que le décret BACS et la norme EN ISO 52120 relatives aux systèmes de contrôle des installations CVC.
Le dimensionnement des automates, la sélection des protocoles et la définition des interfaces avec les autres systèmes (sécurité, éclairage, gestion des énergies) constituent des choix cruciaux pour un pilotage optimal. Cette phase regroupe aussi la planification du budget qui devra inclure la formation des équipes de maintenance et l’évaluation des coûts associés à la maintenance préventive.
Installation, paramétrage et recette

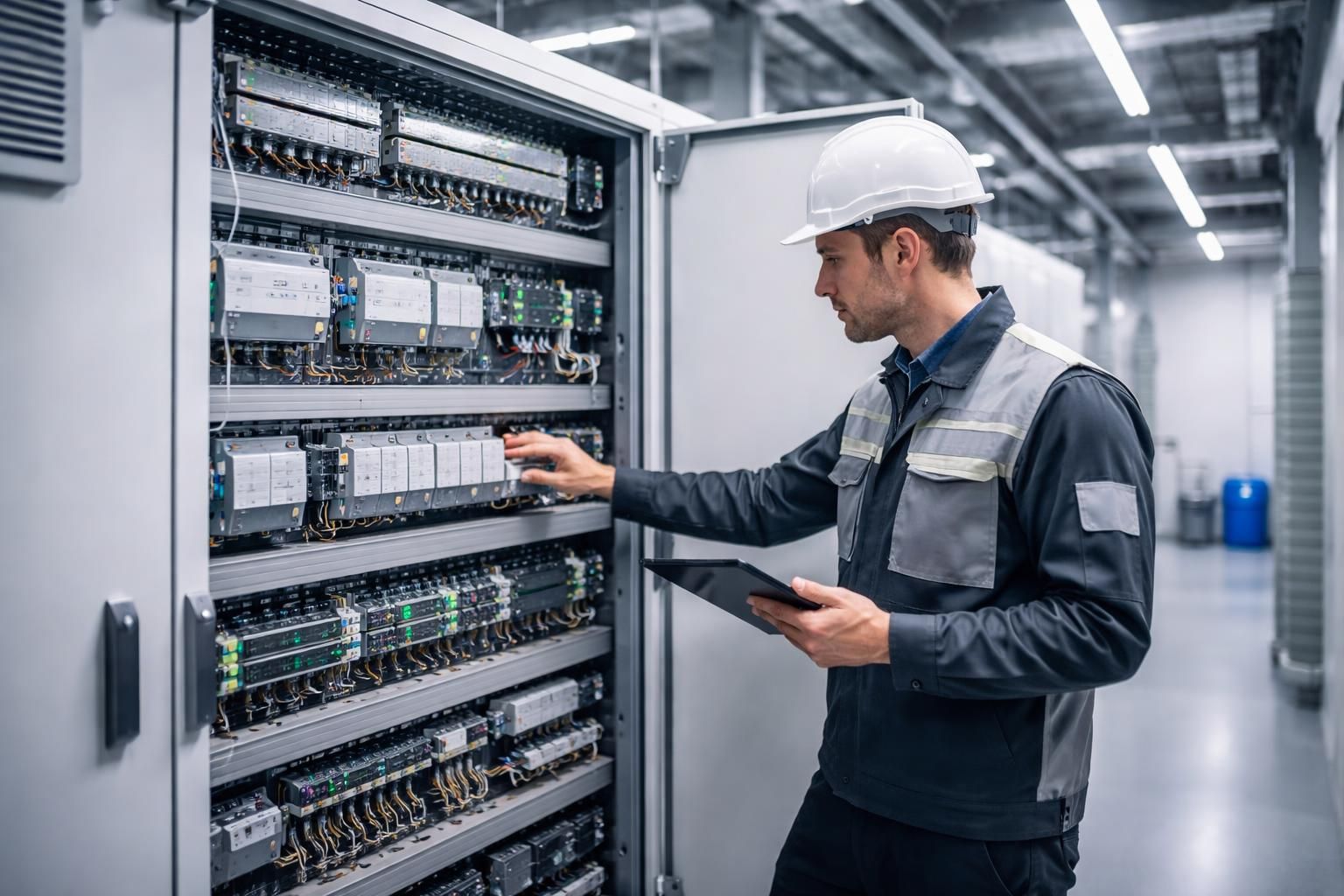

La pose des automates, capteurs et actionneurs doit respecter un plan d’implantation défini pour garantir l’accessibilité et la fiabilité des communications. L’intégrateur paramètre ensuite les automates et configure la supervision. Les scénarios de régulation sont testés dans différentes conditions climatico-thermiques. La recette formelle permet de valider la conformité fonctionnelle et réglementaire avant la mise en exploitation.
Un aspect essentiel concerne la gestion des alarmes, qui doivent être hiérarchisées et orientées vers des outils de gestion de maintenance assistée par ordinateur (GMAO). Cela optimise les opérations de maintenance préventive et réduit les interventions curatives.
Pilotage en exploitation et ajustement continu
Une fois le système mis en service, une phase d’ajustement est nécessaire pour affiner les protocoles de régulation et maximiser la performance énergétique et le confort. Les données de fonctionnement, collectées périodiquement, sont analysées pour détecter des anomalies, évaluer la qualité de la régulation thermique et identifier des leviers d’optimisation.
L’intégration d’outils analytiques ou de modules d’intelligence artificielle permet désormais d’automatiser une partie des réglages, avec un impact significatif sur la réduction des consommations énergétiques. La collaboration étroite entre le gestionnaire du bâtiment, le service maintenance et l’intégrateur s’avère indispensable pour garantir la pérennité du système.
Normes et réglementations impactant la gestion technique du bâtiment pour CVC
La conformité des systèmes CVC intégrés dans une GTB s’inscrit dans un cadre normatif et réglementaire strict visant à améliorer la qualité environnementale des bâtiments et leur efficacité énergétique. En France, le décret BACS (Building Automation and Control Systems) impose depuis 2025 des exigences sur les systèmes automatisés de contrôle des entreprises tertiaires et industrielles.
Par ailleurs, la norme EN ISO 52120 définit les critères pour la classification des systèmes de gestion du bâtiment en classes A, B, C et D selon leur niveau de fonctionnalité, de contrôlabilité et de traitement des données. Pour optimiser chauffage et climatisation, viser une classe A ou B est souvent recommandé pour garantir un retour sur investissement rapide grâce à une maîtrise fine des équipements HVAC.
Il est important de respecter aussi les règles en matière de cybersécurité intégrées dans le cadre normatif, garantissant la protection des systèmes contre les intrusions ou altérations malveillantes. Les risques augmentent avec la connexion croissante des automates au réseau IP et aux plateformes cloud.
Enfin, la maintenance préventive doit s’inscrire dans un planning rigoureux, conformément aux recommandations de l’ARSEG (Association des Responsables de Services d’Exploitation et de Gestion) qui souligne que la longévité des installations et la performance énergétique dépendent en grande partie d’un suivi méthodique et documenté.
Enjeux de cybersécurité et bonnes pratiques pour la maintenance préventive des systèmes CVC intégrés en GTB
Avec la multiplication des équipements connectés et la digitalisation des installations, la cybersécurité devient un aspect incontournable dans la gestion technique du bâtiment, notamment pour les systèmes CVC. Toute attaque pouvant entraîner une interruption de service ou un dysfonctionnement, les conséquences sont lourdes en termes de confort, de sécurité et de consommation énergétique.
Pour sécuriser la communication entre automates, capteurs et superviseurs, il convient de mettre en œuvre des solutions de cryptage, des pare-feux matériels et logiciels, ainsi que des procédures d’authentification strictes. La segmentation du réseau, qui sépare le réseau GTB des réseaux informatiques classiques, limite considérablement les risques d’intrusion.
Par ailleurs, la maintenance préventive participe à la sécurité des installations. Un plan de maintenance détaillé garantit que les équipements sont régulièrement vérifiés, mis à jour et ajustés. Les automates et logiciels doivent être patchés pour corriger les vulnérabilités découvertes. Il est également nécessaire de former le personnel technique pour assurer une bonne prise en main des interfaces et pour réagir efficacement en cas d’incident.
Une autre bonne pratique consiste à réaliser des audits réguliers de cybersécurité afin de détecter les failles potentielles. Les conseils d’un intégrateur spécialisé sont souvent requis pour élaborer un plan de sécurisation adapté spécifiquement aux exigences des installations CVC.
Enfin, l’intégration de solutions de diagnostic à distance, basées sur des systèmes de gestion cloud sécurisés, facilite la surveillance continue des paramètres de fonctionnement et l’anticipation des opérations de maintenance, renforçant ainsi l’efficacité énergétique.
