Rôle fondamental du disjoncteur divisionnaire dans la protection de votre installation électrique

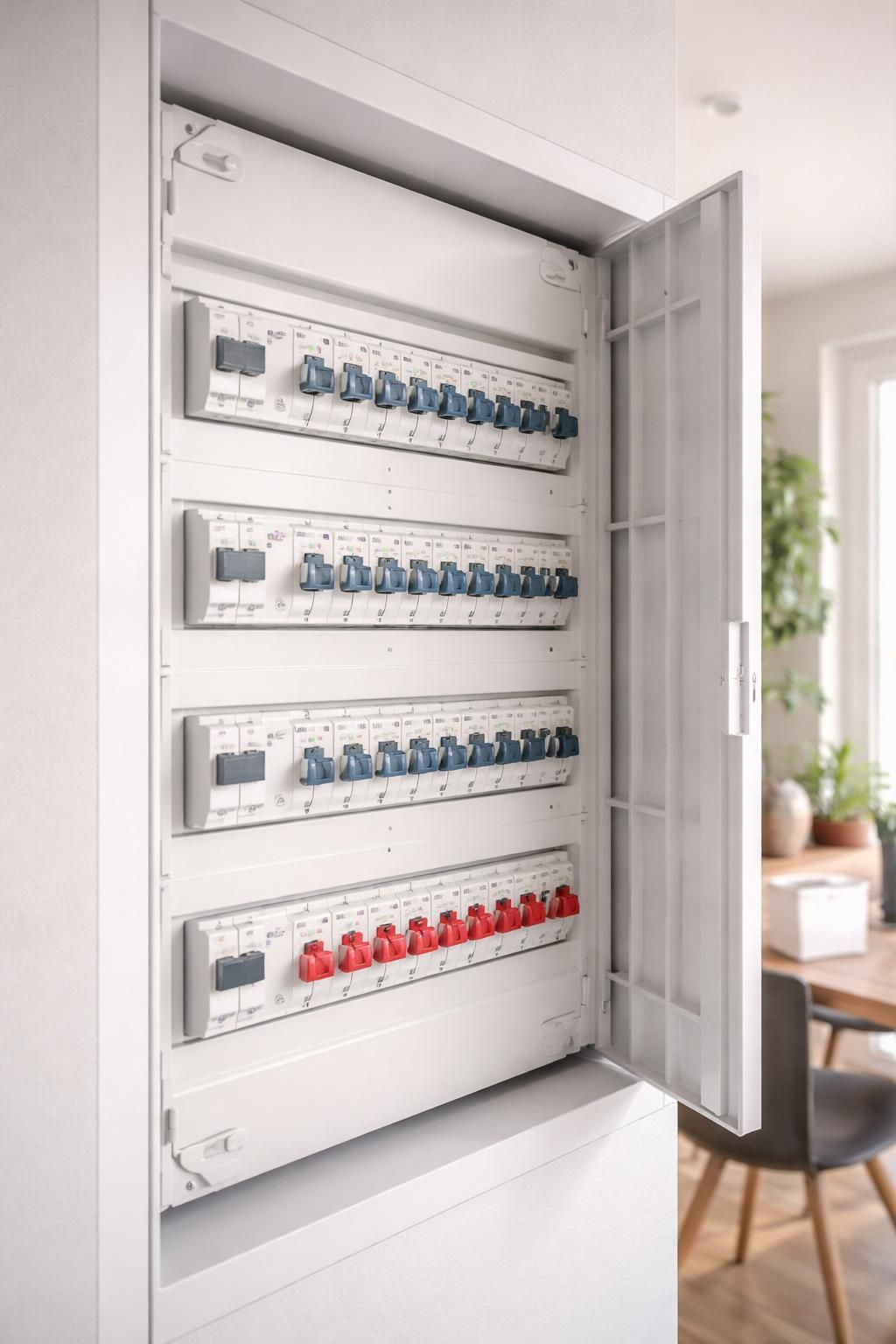

Au cœur de toute installation électrique domestique réside un dispositif incontournable : le disjoncteur divisionnaire. Ce composant joue un rôle primordial dans la protection électrique en assurant la sécurité des différents circuits électriques de votre habitation. Positionné dans le tableau électrique, il intervient sur chaque circuit individuel, qu’il s’agisse de l’éclairage, des prises, ou d’appareils spécifiques comme la plaque de cuisson ou le chauffe-eau.
Son rôle principal est de couper automatiquement le courant électrique en cas de surcharge ou de court-circuit. Lorsqu’un récepteur consomme plus que ce que le circuit peut supporter, ou qu’un contact direct entre phase et neutre survient, le disjoncteur divisionnaire détecte cette anomalie et interrompit immédiatement le passage du courant. Cette interruption automatique vise à prévenir les dégâts matériels comme un incendie ou la destruction d’un équipement électrique.
On pourrait comparer le disjoncteur divisionnaire à un véritable gardien qui surveille constamment le bon fonctionnement des circuits. Par exemple, si une multiprise surchargée provoque une surconsommation, c’est ce disjoncteur qui va agir rapidement pour éviter que la situation ne dégénère.
L’importance de disposer d’un disjoncteur par circuit est même réglementée par la norme en vigueur NF C 15-100, qui impose l’installation de dispositifs adaptés pour garantir la sécurité électrique de l’habitat. Cette norme précise également les caractéristiques requises en termes de puissance et de capacité de coupure des disjoncteurs, garantissant ainsi une protection efficace et adaptée.
Il est essentiel de comprendre que le disjoncteur divisionnaire ne remplace pas l’interrupteur différentiel, mais vient en complément pour assurer une protection ciblée sur chaque circuit. Cet équilibre garantit à la fois la sécurité globale de l’installation et la facilité d’intervention en cas de problème, car seul le circuit concerné sera isolé, laissant les autres fonctionner normalement.
Types et symboles des disjoncteurs divisionnaires : mieux comprendre pour bien choisir
Le disjoncteur divisionnaire se décline en plusieurs types selon le nombre de pôles et les fonctionnalités additionnelles qu’il intègre. Le critère principal à prendre en compte est donc le nombre de conducteurs protégés simultanément :
- Unipolaire : protection d’un seul conducteur, généralement la phase, avec un seul pôle. Symbolisé par un trait vertical simple sur les schémas électriques.
- Unipolaire + neutre (1P+N) : protège la phase et, lors de son déclenchement, coupe également le neutre pour isoler complètement le circuit.
- Bipolaire : protège simultanément phase et neutre, avec deux pôles actifs. Ce type est utilisé si vous souhaitez une protection intégrale des deux conducteurs.
- Triphasé : pour les circuits alimentés en triphasé, il possède trois pôles de protection, adaptés aux équipements industriels ou aux installations spécifiques comme certains systèmes de chauffage ou ateliers.
- Tétrapolaire : il s’agit du disjoncteur triphasé avec un pôle additionnel pour le neutre, assurant la coupure complète des quatre conducteurs.
Au-delà du nombre de pôles, certains disjoncteurs intègrent des fonctions supplémentaires, comme la protection différentielle, qui détecte des fuites de courant et améliore la sécurité contre les risques d’électrocution. Ces modèles, souvent appelés disjoncteurs différentiels, allient les fonctions magnéto-thermiques au détecteur différentiel.
Pour comprendre facilement les symboles associés sur les plans électriques :
| Type de Disjoncteur | Nombre de Pôles | Protection | Symbole Électrique |
|---|---|---|---|
| Unipolaire | 1 | Phase | Trait vertical simple |
| Unipolaire + neutre (1P+N) | 2 | Phase + coupure neutre simultanée | Trait vertical avec pointillés reliant 2 contacts |
| Bipolaire | 2 | Phase et neutre | Deux traits verticaux alignés |
| Triphasé | 3 | 3 phases | Trois traits verticaux parallèles |
| Tétrapolaire | 4 | 3 phases + neutre | Quatre traits verticaux avec neutre |
Le choix du disjoncteur dépend de votre installation et du type de circuits à protéger. Par exemple, un disjoncteur unipolaire+neutre est généralement recommandé pour les circuits classiques d’éclairage et de prises en habitation. En revanche, pour un circuit spécialisé à fort ampérage, comme un circuit dédié à une plaque de cuisson, il faudra parfois recourir à un disjoncteur bipolaire. Pour en savoir davantage sur le choix adapté de votre tableau, il est conseillé de consulter des ressources comme comment bien installer un tableau divisionnaire.
Fonctionnement technique détaillé du disjoncteur divisionnaire et modes de détection
Le disjoncteur divisionnaire est souvent désigné comme un disjoncteur magnéto-thermique : cette dénomination souligne qu’il comporte deux moyens complémentaires de protection contre les défauts électriques.
La protection magnétique contre les courts-circuits
Le système magnétique s’appuie sur une bobine capable de détecter une très forte augmentation du courant électrique. En cas de court-circuit, le courant monte brutalement, ce qui génère un champ magnétique puissant dans la bobine. Ce champ déclenche instantanément le mécanisme d’ouverture des contacts électriques. Cette protection est efficace même pour des phénomènes très rapides, garantissant une réaction quasi immédiate.
Sur les schémas électriques, cette fonction est représentée par un demi-cercle symbolisant la bobine magnétique.
La protection thermique contre les surcharges
Le disjoncteur utilise également un bilame thermo-mécanique. Ce bilame est une lame métallique qui se déforme en fonction de la température générée par le passage d’un courant excessif mais persistant. Lorsqu’une surcharge survient, la température augmente lentement, provoquant la flexion progressive du bilame jusqu’à actionner le déclenchement du disjoncteur.
Cette fonction est visible dans le symbole sous la forme d’un carré ouvert sur un côté.
La synergie magnéto-thermique
La combinaison des protections magnétiques et thermiques permet une couverture complète des défauts électriques fréquents : le déclenchement instantané pour le court-circuit et le déclenchement plus différé pour la surcharge. Ce système garantit une grande fiabilité dans la sécurité de l’installation électrique.
Des modèles plus récents peuvent également intégrer une protection électronique, remplaçant les composants magnéto-thermiques classiques par des capteurs électroniques sophistiqués, offrant plus de précision et de réactivité pour la détection des défauts.
En cas de déclenchement, la manette du disjoncteur bascule en position « OFF » et le circuit électrique est isolé. Pour rétablir l’alimentation, il faudra d’abord corriger la cause du déclenchement puis réenclencher manuellement le disjoncteur.
Caractéristiques techniques et critères de choix pour un disjoncteur divisionnaire adapté
Les performances d’un disjoncteur divisionnaire sont définies par plusieurs caractéristiques essentielles figurant sur son marquage :
- Intensité nominale (In) : c’est le courant maximal que le disjoncteur peut supporter en fonctionnement normal sans déclencher. Selon la nature du circuit, ce calibre peut varier de 10A à 63A en résidentiel.
- Tension nominale : correspond à la tension d’utilisation prévue. En résidentiel, il s’agit généralement de 230V pour les circuits monophasés.
- Pouvoir de coupure : il s’agit du courant maximal qu’un disjoncteur peut interrompre en cas de défaut sans dommage. Ce pouvoir doit être supérieur ou égal au courant de défaut prévisible. Les valeurs usuelles en habitation sont 3kA, 6kA ou 10kA.
- Courbe de déclenchement : elle indique le comportement du disjoncteur en fonction de l’intensité et du temps avant déclenchement. Parmi les plus courantes :
| Courbe | Seuil de déclenchement magnétique | Usage conseillé |
|---|---|---|
| B | 3 à 5 fois le courant nominal | Circuits éclairage, protections sensibles |
| C | 5 à 10 fois le courant nominal | Circuits domestiques et généralistes (prises, éclairage) |
| D | 10 à 14 fois le courant nominal | Équipements avec pic d’appel important (moteurs, compresseurs) |
Par exemple, un moteur électrique qui nécessite un pic de courant important au démarrage doit être protégé par un disjoncteur avec une courbe D pour éviter un déclenchement intempestif.
En matière de dimensionnement, il est indispensable de respecter les recommandations normatives et de privilégier un disjoncteur dont le courant nominal correspond au calibre du câble électrique qu’il protège. La norme NF C 15-100 impose ainsi un disjoncteur adapté au circuit, que ce soit pour une prise, un éclairage ou un appareil spécialisé.
Pour le choix précis des calibres et l’établissement d’un schéma électrique pertinent, il est recommandé de se référer aux documents techniques disponibles ou de solliciter un électricien qualifié. Une pose correcte garantit non seulement la conformité, mais aussi la pérennité et la sécurité de votre installation électrique.
Si vous souhaitez approfondir la notion de section de câble en lien avec le calibre des protections, il est judicieux de consulter les règles sur la section des câbles électriques.
Installation et maintenance : les bonnes pratiques pour un disjoncteur divisionnaire efficace et sûr
L’installation d’un disjoncteur divisionnaire doit toujours être réalisée dans le respect des règles de sécurité et conformémént à la norme NF C 15-100. Le disjoncteur est fixé sur un rail DIN à l’intérieur du tableau électrique. Son branchement s’effectue sur deux borniers : l’alimentation, souvent connectée en haut via un peigne ou un fil électrique, et la sortie vers le circuit en bas.
Les connexions peuvent être à vis ou automatiques, selon le modèle. Les connexions automatiques, bien que plus onéreuses, offrent un gain de temps et limitent les erreurs de serrage. Quel que soit le type, il est crucial de bien serrer les bornes pour éviter tout échauffement ou perte de contact.
Quelques conseils essentiels :
- S’assurer que la phase est bien à droite sur le disjoncteur en monophasé, conformément aux préconisations, la protection ne s’exerçant que sur ce conducteur.
- Ne jamais inverser le sens de branchement (alimentation en haut, sortie en bas) pour garantir l’efficacité de la chambre d’extinction de l’arc interne.
- Respecter l’ordre logique des modules dans le tableau pour faciliter la lecture et l’intervention.
- Étiqueter clairement chaque disjoncteur pour identifier rapidement le circuit protégé, ce qui est essentiel en cas de dépannage.
Dans le cadre d’une rénovation ou d’une mise aux normes, il est fortement déconseillé de réutiliser d’anciens disjoncteurs, même si ceux-ci semblent encore fonctionnels. Leur usure interne peut affecter leur fiabilité. Faire appel à un professionnel garantit une installation conforme, surtout face aux exigences légales portant sur la mise à la norme électrique.
Les coûts d’acquisition d’un disjoncteur unipolaire+neutre professionnel varient généralement entre 8 et 12 euros, en fonction des marques principales telles que Legrand, Schneider ou Hager. Ces trois fabricants offrent une qualité éprouvée, des produits robustes et des systèmes d’installation bien conçus, avec cependant quelques différences dans l’ergonomie des connexion et la diversité des modèles. Pour découvrir plus sur les marques et équipements, consultez cette ressource protéger efficacement son tableau électrique.

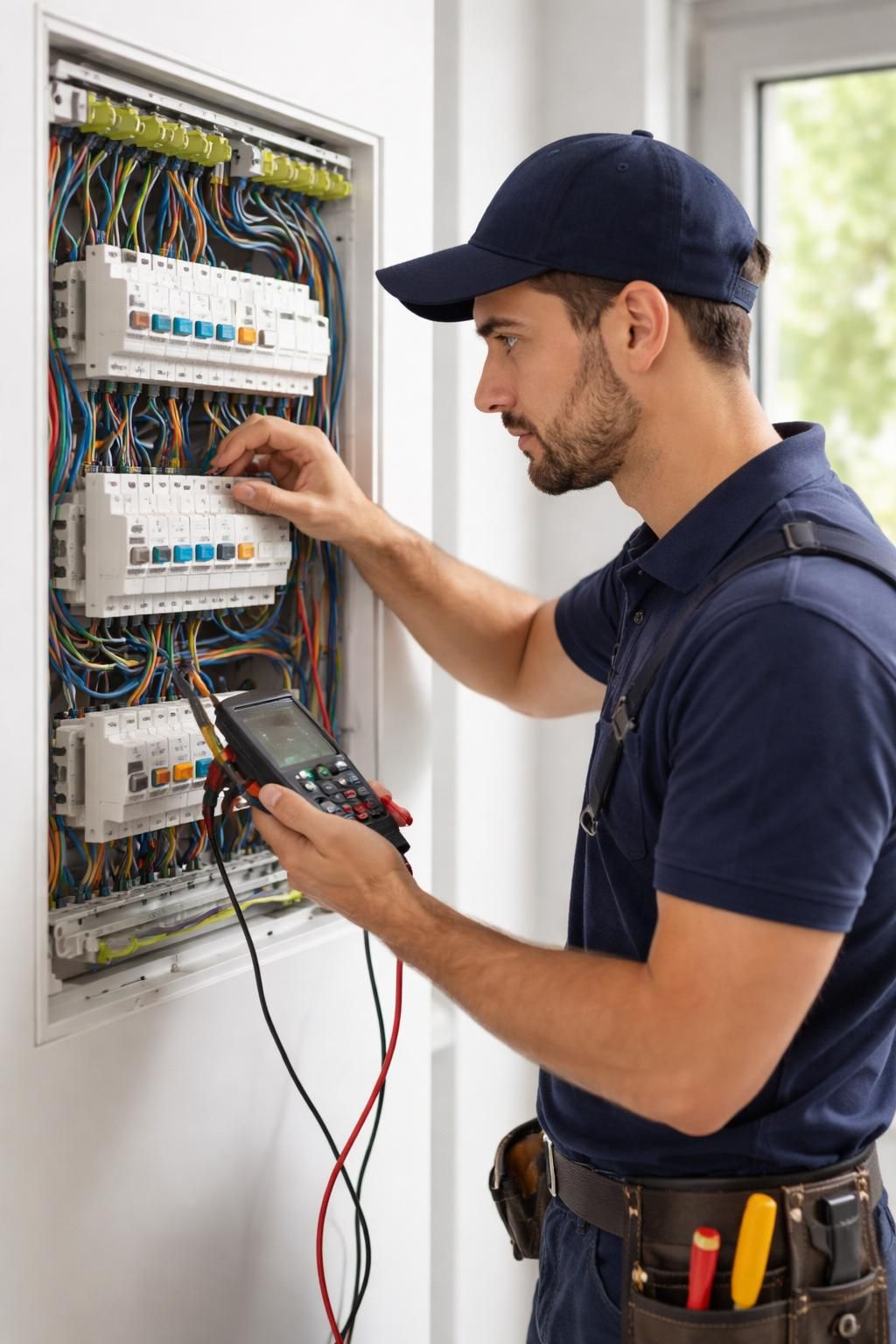

Enfin, la maintenance consiste en un contrôle périodique de l’état des disjoncteurs, un test de déclenchement manuel pour vérifier leur bon fonctionnement, et la surveillance de toute anomalie électrique via un suivi adapté. L’intervention d’un électricien qualifié est vivement recommandée pour ces opérations.
