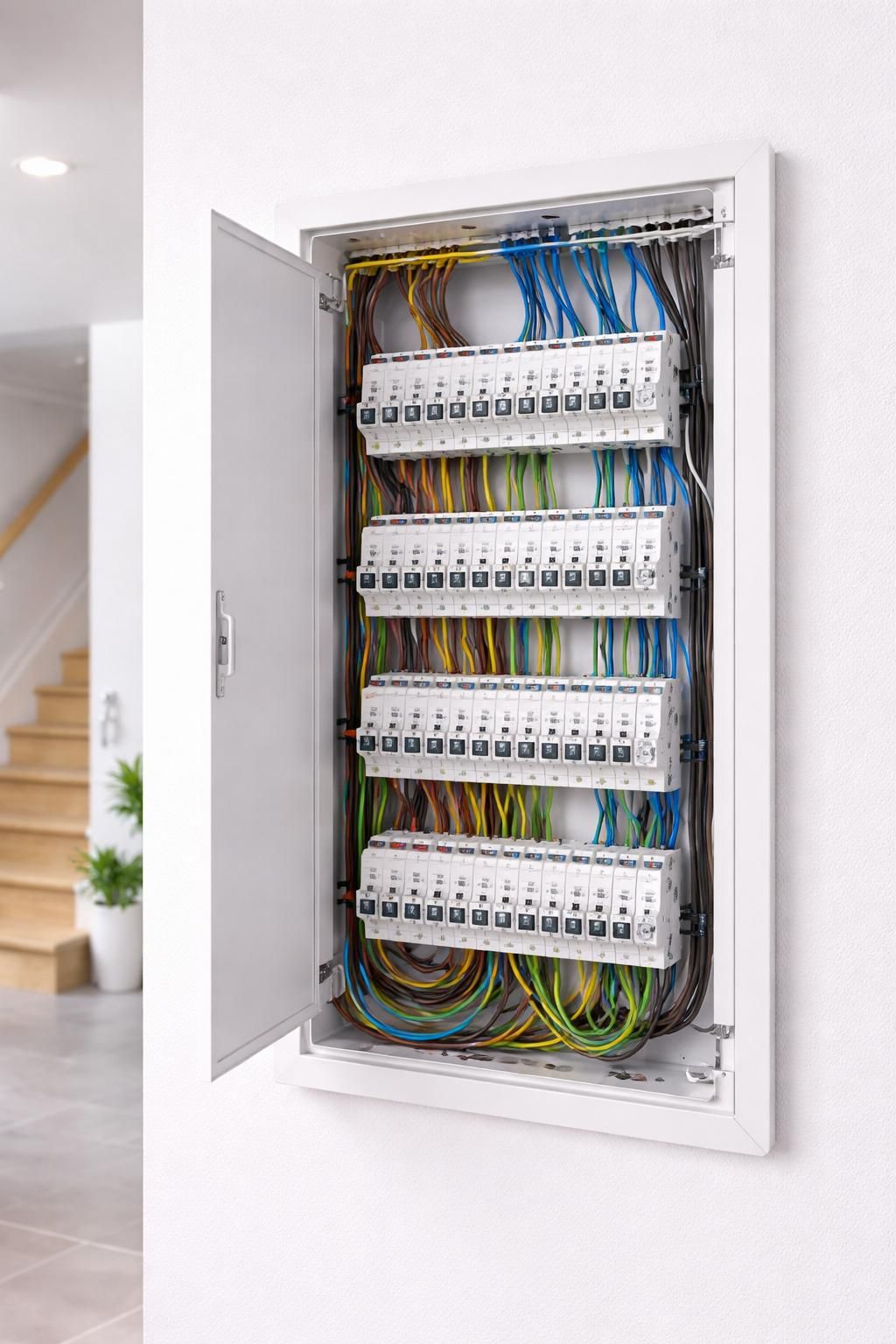

Comprendre le rôle et la nécessité d’un tableau divisionnaire à chaque étage
Dans les installations électriques modernes, l’organisation des circuits via des tableaux divisionnaires est devenue une pratique courante, notamment dans les maisons à plusieurs niveaux. Un tableau divisionnaire est un sous-tableau électrique raccordé au tableau principal ou à un autre tableau secondaire. Sa fonction principale est de distribuer l’électricité de façon localisée, par exemple à un étage, un garage, ou une dépendance, améliorant ainsi la gestion du câblage, la maintenance et la sécurité électrique de l’installation.
Lorsqu’une habitation comporte plusieurs étages, installer un tableau divisionnaire à chaque niveau apporte plusieurs avantages. D’une part, cela réduit les longueurs des câbles entre le tableau principal et les circuits en aval, ce qui limite les chutes de tension et optimise la protection des équipements. D’autre part, cela facilite le contrôle des circuits par zone, ce qui est un atout considérable en termes d’organisation et de dépannage.
Selon la norme NF C 15-100, le tableau divisionnaire doit être installé dans un emplacement accessible et conforme aux règles d’ergonomie et de sécurité. Il doit être alimenté à partir d’un tableau principal ou un tableau divisionnaire déjà existant, en respectant rigoureusement les sections de câbles et protections adaptées au courant maximal attendu.
Le câblage lui-même se fait généralement avec des conducteurs munis de protections différentielles 30 mA, indispensables pour assurer la sécurité des utilisateurs contre les risques de choc électrique. Le tableau divisionnaire abrite donc souvent plusieurs disjoncteurs divisionnaires qui protègent chaque circuit desservi, facilitant la répartition des charges entre l’étage et évitant la surcharge électrique.
Dans une maison ancienne, la mise en place de tableaux divisionnaires à chaque étage peut également être une solution efficace lors d’une rénovation pour se conformer aux normes actuelles et améliorer la sécurité électrique générale. Cependant, il faut toujours vérifier la capacité du tableau principal et la section des câbles d’alimentation avant d’ajouter des tableaux secondaires, car une mauvaise évaluation peut entraîner des risques sérieux, tels que la surchauffe ou une chute de tension excessive.
Les règles essentielles pour dimensionner et raccorder un tableau divisionnaire à chaque étage
Le dimensionnement d’un tableau divisionnaire repose principalement sur la connaissance précise des charges électriques à alimenter et la capacité d’alimentation disponible sur le tableau amont. La section des câbles électriques qui relient le tableau divisionnaire à son tableau source doit être choisie en fonction de la puissance totale consommée, du courant maximal attendu et de la distance entre les deux tableaux.
Par exemple, pour un étage desservant principalement des circuits d’éclairage, des prises, un chauffage modéré, un câble en 6 mm² protégé par un disjoncteur de 32 A peut suffire. Toutefois, pour un étage comprenant des équipements à forte puissance tels qu’une cuisine équipée, il faudra envisager une section plus grande, comme du 10 mm² ou 16 mm², et un disjoncteur adapté, souvent au moins un 40 A ou 63 A selon le cas.
La protection en amont du tableau divisionnaire est cruciale. Il s’agit d’installer un disjoncteur divisionnaire calibré pour protéger la liaison entre le tableau source et le tableau divisionnaire. Ce disjoncteur doit être sélectionné en adéquation avec la section des câbles et la puissance des circuits alimentés à l’étage.
Voici une liste des points fondamentaux à valider pour un dimensionnement conforme et sûr :
- Détermination précise de la puissance électrique à desservir sur l’étage.
- Calcul de la section de câble adaptée selon la longueur de la liaison et les normes de chute de tension.
- Choix d’un disjoncteur d’alimentation principale adapté au courant maximal de branchement.
- Distribution interne des circuits avec des protections différentielles 30 mA, dont au moins un de type A pour les appareils électroniques.
- Respect des hauteurs d’installation de 0,90 m à 1,80 m pour la manœuvre des organes.
- Prévoir un parafoudre si la localisation et le type d’alimentation le nécessitent.
Le respect de la norme NF C 15-100 est impératif pour éviter tout risque de surcharge, d’incendie ou d’équipement hors normes. La norme impose aussi que chaque circuit possède sa propre protection, permettant ainsi de maintenir la sécurité électrique globale même en cas de problème sur un circuit individuel.
L’installation correcte du tableau divisionnaire ne se limite pas au choix des matériels. Le câblage interne, la connexion des peignes de raccordement, et l’équilibrage des phases lorsqu’il s’agit d’un circuit triphasé doivent être réalisés avec rigueur. Toute erreur à ce stade peut rendre le dispositif inefficace ou dangereux. C’est pourquoi il est toujours conseillé de faire appel à un électricien qualifié, notamment pour les calculs de dimensionnement et la conformité des raccordements.
Installation en cascade de tableaux divisionnaires : ce que prévoient les normes électriques
Il est courant de se demander s’il est possible d’installer plusieurs tableaux divisionnaires en cascade, c’est-à-dire un tableau divisionnaire alimenté par un autre tableau divisionnaire, qui lui-même est raccordé au tableau principal. La réponse est positive, mais sous strictes conditions liées au dimensionnement de la liaison et à la conformité aux normes.
Techniquement, cette organisation en cascade correspond à une dérivation électrique. Chaque tableau divisionnaire est alimenté à partir d’une source protégée par un disjoncteur calibré selon la puissance des circuits du tableau aval. En pratique, cela signifie que pour chaque tableau divisionnaire ajouté, il faut vérifier :
- La section du câble d’alimentation entre les tableaux qui doit être adaptée à la puissance cumulée des circuits alimentés en aval.
- La protection en amont (disjoncteur) du tableau divisionnaire précédant, qui doit pouvoir supporter la charge supplémentaire.
- La chute de tension entre chaque tableau, qui ne doit pas affecter la performance ou la sécurité électrique.
Un exemple classique est une maison principale avec un tableau général basse tension (TGBT) alimentant un tableau divisionnaire dans un garage situé à 15 mètres, lui-même servant de point d’alimentation pour un tableau secondaire dans un local piscine à proximité. Dans cette configuration, on veillera à ce que la protection de 63 A sur le départ principal vers le garage soit correctement dimensionnée, que le câble en 16 mm² soit conforme, et que le disjoncteur de 32 A en amont du tableau piscine soit adapté à la puissance nécessaire.
En revanche, si le tableau divisionnaire du garage est alimenté par un câble 2,5 mm² protégé par un disjoncteur 20 A, il sera impossible de raccorder un autre tableau en cascade depuis ce point sans risquer une surchauffe et des pertes importantes. Dans ce cas, la piscine doit être alimentée directement depuis le tableau principal.
Installer des tableaux en cascade demande donc une analyse préalable des contraintes électriques, afin de garantir une installation sûre et conforme. Des calculs de chute de tension, de section de câble, et de protection doivent être réalisés pour chaque liaison, ce qui souligne la complexité de l’opération pour un particulier non averti.
Pour approfondir cette thématique technique, il est recommandé de consulter des guides spécialisés et les règles qui régissent le ajout d’un tableau divisionnaire et son raccordement précis.
Matériel électrique indispensable et comparaison des marques pour votre tableau divisionnaire
Le choix du matériel électrique est un point clé pour réussir l’installation d’un tableau divisionnaire à chaque étage. Le tableau lui-même, les disjoncteurs, interrupteurs différentiels, peignes de raccordement et accessoires doivent être conformes aux normes et à la qualité attendue.
Parmi les marques les plus répandues et recommandées en 2026 figurent Legrand, Schneider Electric et Hager. Chacune propose des gammes complètes répondant à la norme NF C 15-100 avec des produits fiables et modulaires. Leurs différences résident principalement dans l’ergonomie, la facilité d’installation, le prix et la disponibilité :
| Critère | Legrand | Schneider Electric | Hager |
|---|---|---|---|
| Qualité des composants | Excellente, large gamme professionnelle | Très bonne, avec technologie innovante | Fiable, privilégié pour résidentiel |
| Facilité d’installation | Interface claire, bons repérages | Adapté aux systèmes domotiques | Design simple et pratique |
| Prix indicatif d’un tableau 3 rangées | Entre 150 et 250 € | Entre 180 et 300 € | Entre 130 et 220 € |
| Accessoires et modules complémentaires | Large choix, modulaires et compatibles | Modules domotiques et connectés | Solutions standards et robustes |
| SAV et disponibilité | Bonne présence en magasins spécialisés | Fort réseau professionnel | Transition vers le segment pro en hausse |
Pour un particulier désireux de s’équiper de manière sécurisée, il est essentiel de choisir des équipements présentant non seulement un bon rapport qualité-prix mais également conformes aux normes de sécurité en vigueur. Le montage et le câblage demandent de plus une attention méticuleuse quant à la répartition des circuits et le raccordement, notamment pour respecter les réglages des interrupteurs différentiels et garantir une répartition correcte des phases.
Bien que certains éléments puissent être achetés en magasin de bricolage, il est fortement conseillé de confier le choix et la pose à un professionnel expérimenté, surtout dans le cadre d’une installation électrique complexe comme un tableau divisionnaire à chaque étage. L’électricien saura également vérifier l’état et la conformité de l’ensemble de l’installation, minimisant ainsi les risques liés à une mauvaise manipulation ou à des erreurs techniques.
Les étapes clés pour une installation conforme et sécurisée d’un tableau divisionnaire par étage
La mise en place d’un tableau divisionnaire à chaque étage nécessite une préparation rigoureuse et le respect strict des étapes pour garantir une installation sûre et conforme aux normes. Voici les phases à respecter :
- Étude préalable de l’installation : Réaliser un schéma électrique définissant la répartition des circuits et la puissance à desservir, en tenant compte de la puissance disponible sur le tableau principal et les contraintes de câblage. Cette étape inclut la vérification des sections de câbles existants et la distance entre tableaux.
- Choix du matériel : Sélectionner un tableau électrique adapté en taille (nombre de rangées, modules), avec des disjoncteurs calibrés selon les besoins des circuits au niveau de l’étage. La marque et la qualité devront aussi être prises en compte.
- Préparation du chantier : Prévoir une place conforme à la norme NF C 15-100, généralement dans un emplacement technique comme un escalier ou un dégagement, à une hauteur comprise entre 0,90 m et 1,80 m. Protéger et couper l’alimentation générale avant intervention.
- Installation mécanique : Fixer solidement le tableau sur un support adéquat, assurer un accès facile et un espace libre d’au moins 70 cm devant pour permettre la maintenance.
- Câblage interne et raccordement : Tirer les câbles en respectant les couleurs normalisées, connecter les disjoncteurs, interrupteurs différentiels et peignes, respecter la polarité et les bornes de terre. Effectuer les repérages des circuits pour faciliter la maintenance future.
- Contrôle et tests : Après raccordement, réaliser un diagnostic complet, vérification de l’absence de tension avant tout travail, continuité de terre, fonctionnement des protections différentielles, et contrôle des chutes de tension.
- Mise en service : Relancer délicatement l’alimentation générale depuis le tableau principal, vérifier le bon fonctionnement de toute l’installation, et s’assurer que chaque circuit est correctement protégé et fonctionnel.
La complexité de ces opérations impose souvent le recours à un professionnel qualifié. Des erreurs de câblage ou une mauvaise protection peuvent entraîner des risques graves, notamment des incendies ou des électrocutions.
Votre installation électrique gagne à être conforme non seulement pour la sécurité mais aussi pour la pérennité de vos équipements et la valeur de votre bien immobilier. Pour des exemples concrets et la manière de réaliser un câblage efficace d’un tableau électrique, consulter aussi ce guide complet sur la réalisation de tableaux divisionnaires.
