Comprendre le rôle et les composants fondamentaux du tableau divisionnaire
Le tableau divisionnaire est un élément clé pour distribuer correctement l’électricité dans une partie spécifique de votre domicile ou dépendance. Contrairement au tableau principal qui centralise l’ensemble des circuits électriques du logement, le tableau divisionnaire vient subdiviser cette distribution en offrant un contrôle localisé sur certains circuits. Il est souvent implanté pour desservir un étage, un garage, une piscine ou même un atelier indépendant.

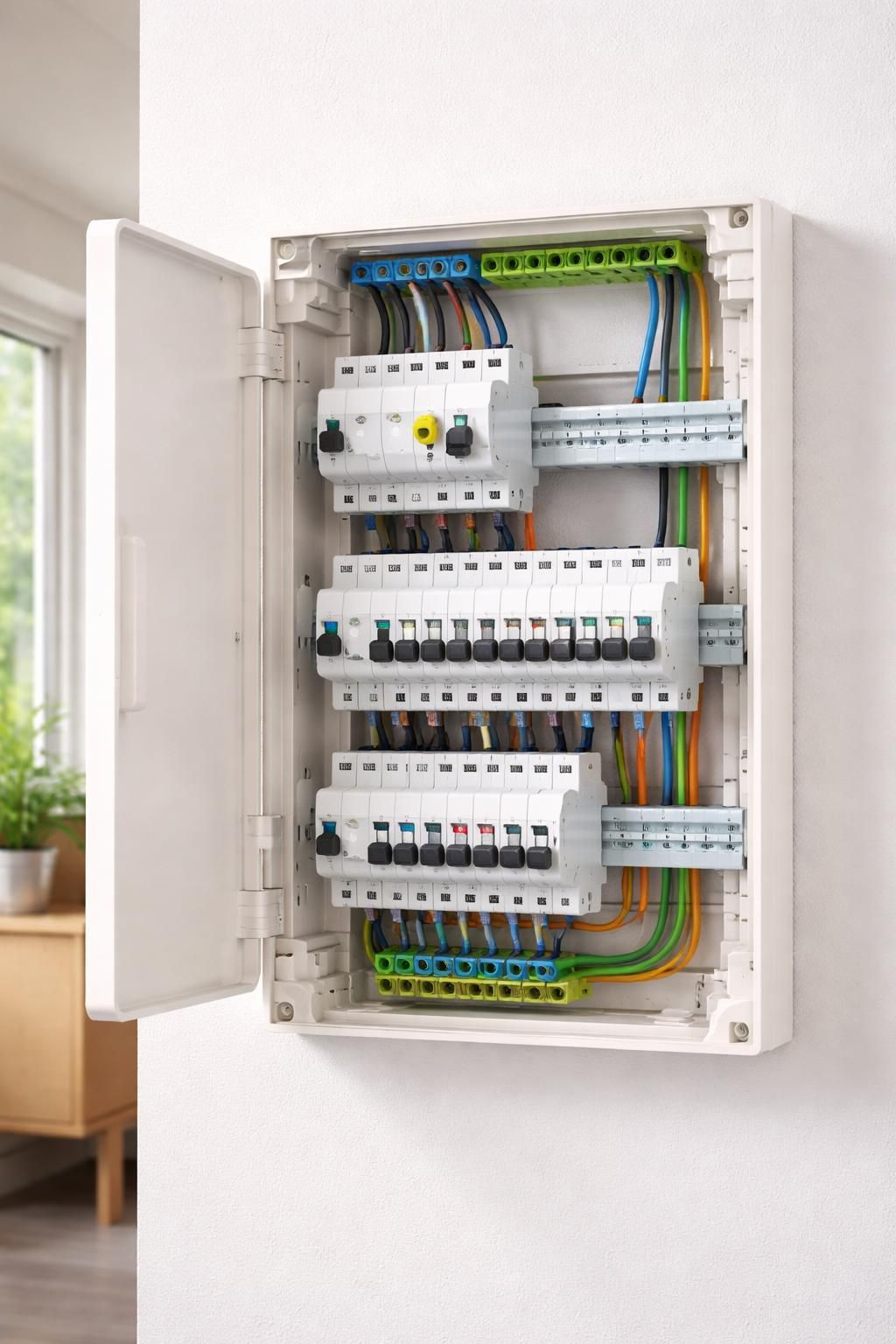

Pour réussir votre installation électrique, il est indispensable de maîtriser parfaitement la composition du tableau divisionnaire. Celui-ci inclut principalement plusieurs éléments :
- Disjoncteur principal de branchement : ce disjoncteur sert d’organe de protection en amont pour tout le tableau divisionnaire. Il doit être dimensionné en fonction de la puissance maximale que le tableau pourra distribuer.
- Interrupteurs différentiels 30 mA : élément essentiel pour la sécurité électrique, ces dispositifs détectent les fuites de courant à la terre, protégeant ainsi contre les risques d’électrocution. Selon la norme NF C 15-100, il est obligatoire d’en installer au moins deux dans une installation résidentielle, avec au moins un de type A qui protège les circuits comportant des équipements électroniques sensibles.
- Disjoncteurs divisionnaires : ils protègent chaque circuit électrique individuel, comme les prises, l’éclairage ou encore les appareils électroménagers. Ces disjoncteurs sont dimensionnés pour correspondre à la section des conducteurs et à la charge électrique attendue.
- Peignes de raccordement : ces barres conductrices facilitent l’alimentation simultanée de plusieurs disjoncteurs à partir du disjoncteur principal, simplifiant ainsi le câblage interne et garantissant une répartition équilibrée de l’alimentation.
- Bornier de terre : indispensable pour assurer le raccordement à la prise de terre de tous les conducteurs de terre des circuits raccordés.
Un tableau divisionnaire bien pensé permet d’intervenir facilement en cas de panne, tout en assurant une sécurité optimale. Pour obtenir une parfaite conformité avec la norme NF C 15-100, tout composant doit être choisi avec soin et adapté à la puissance et à la nature des circuits à protéger.
Il est important de noter que toute intervention sur un tableau électrique, en particulier la réalisation d’un tableau divisionnaire, doit être réalisée, ou au minimum validée, par un électricien qualifié. La sécurité électrique et la conformité aux normes ne souffrent aucune approximation.
Dimensionnement du tableau divisionnaire : choix des disjoncteurs et section de câble
Le dimensionnement de votre tableau divisionnaire est crucial pour garantir la sécurité électrique et la fiabilité de votre installation. Il repose sur plusieurs principes fondamentaux liés à la section des câbles d’alimentation, la puissance distribuée, et le choix des protections adaptées.
Déterminer la section d’alimentation et la puissance distribuée
Avant d’installer un tableau divisionnaire, il est impératif de connaître la puissance totale qui sera alimentée ainsi que la distance qui sépare ce tableau du tableau principal. Ces données servent à sélectionner la section des câbles d’alimentation pour limiter la chute de tension, respectant ainsi les critères définis par la norme.
Par exemple, un tableau divisionnaire alimentant un garage à 15 mètres du tableau principal nécessitera un câble d’alimentation différent d’un tableau proche de quelques mètres seulement. L’utilisation d’un câble 3G6mm² sera souvent suffisante pour une puissance de distribution modérée (jusqu’à 32A), mais pour des charges plus importantes, comme un local avec équipement domotique gourmand ou une borne de recharge pour véhicule électrique, il faudra envisager des sections plus importantes.
Choix des disjoncteurs et protection adaptée aux circuits électriques
Selon la fonction de chaque circuit et la section de leurs conducteurs, les disjoncteurs seront choisis avec des calibres appropriés. Par exemple :
- Disjoncteur 16A pour l’éclairage
- Disjoncteur 20A à 32A pour les prises standards
- Disjoncteur 20A à 32A dédié à un circuit spécifique comme une prise pour un appareil électroménager ou une borne de recharge
La norme NF C 15-100 impose aussi l’utilisation d’interrupteurs différentiels 30 mA, assurant la protection des personnes. La combinaison de deux interrupteurs différentiels permet de diviser l’installation en zones, limitant ainsi l’impact d’un défaut sur l’ensemble du tableau.
Lors du choix des modules, les marques reconnues telles que Legrand, Schneider et Hager offrent une large gamme adaptée au marché résidentiel. Les différences résident principalement dans la facilité d’installation, l’ergonomie des produits et le rapport qualité-prix. Schneider se distingue souvent par une approche robuste et modulaire, Legrand par un design ergonomique et des options domotiques intégrées, tandis que Hager est réputé pour ses solutions économiques et fiables.
Pour un tableau complet et bien équipé, le coût des modules (interrupteurs différentiels, disjoncteurs, peignes) varie en moyenne de 10 à 50 euros par module, selon les marques et les fonctions. Ce prix doit être intégré au budget global comprenant aussi la main-d’œuvre pour une installation sécurisée.
Pour une liaison correcte entre le tableau principal et divisionnaire, le câble doit être protégé en amont par un disjoncteur calibré à la puissance maximale prévue. Par exemple, pour un tableau divisionnaire alimenté en 32A, la protection en amont sera un disjoncteur 32A. Le câblage devra être réalisé en respectant les règles précises de section et de couleur des conducteurs pour garantir sécurité et conformité.
Étapes pratiques pour réussir le branchement électrique d’un tableau divisionnaire

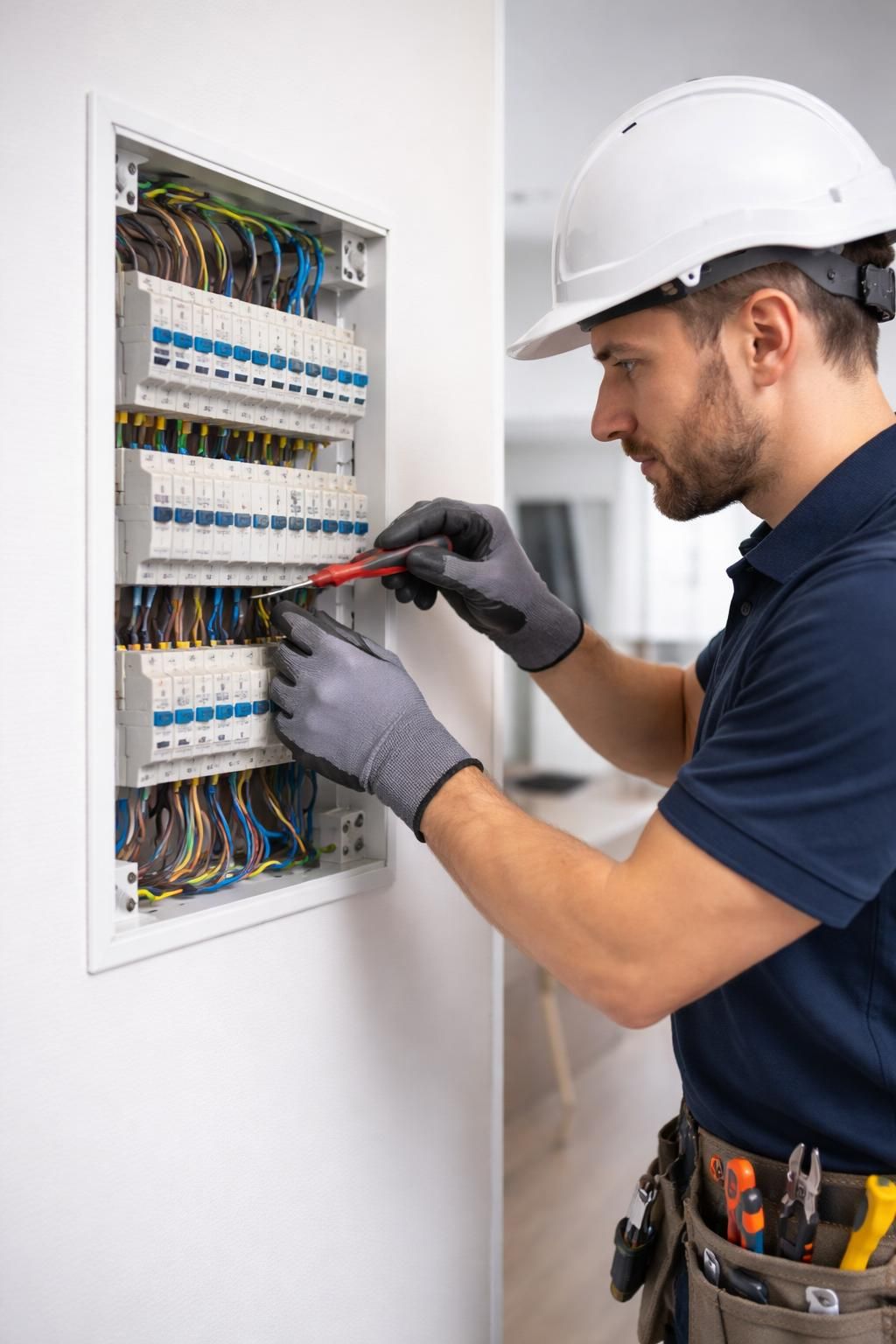

Le branchement d’un tableau divisionnaire nécessite une démarche précise pour éviter tout risque et assurer un fonctionnement optimal. Voici les étapes essentielles pour ce type d’installation :
- Coupez impérativement le disjoncteur général du tableau principal avant toute intervention.
- Préparez le tableau divisionnaire dans un emplacement conforme à la norme NF C 15-100, c’est-à-dire dans un espace technique électrique du logement (ETEL), dans une zone accessible sans exposition à l’humidité ou à la poussière.
- Faites passer le câble d’alimentation entre le tableau principal et le tableau divisionnaire en évitant tout risque de détérioration ou de pincement.
- Raccordez la phase, le neutre et la terre sur les borniers prévus dans le tableau divisionnaire, en respectant rigoureusement la couleur des conducteurs (rouge ou marron pour la phase, bleu pour le neutre, vert/jaune pour la terre).
- Installez le disjoncteur principal en tête du tableau divisionnaire, puis raccordez les peignes de distribution vers les disjoncteurs de chaque circuit.
- Effectuez le raccordement des interrupteurs différentiels en respectant leur sens de branchement, critique pour leur bon fonctionnement.
- Testez chaque circuit à l’aide d’un tournevis testeur ou d’un multimètre afin de vérifier la tension et la bonne protection différentiel-disjoncteur.
- Étiquetez soigneusement chaque disjoncteur et circuit pour faciliter le repérage lors des interventions futures.
Ces étapes, bien que réalisables par un bricoleur averti, exigent une connaissance approfondie des règles de sécurité et des normes en vigueur. Pour cette raison, la consultation ou l’intervention d’un professionnel qualifié est toujours recommandée. En cas d’erreur, le risque d’incendie ou d’électrocution est réel.
Si vous souhaitez visualiser les principes de câblage et d’assemblage, des guides complets sont disponibles pour mieux comprendre la composition et la réalisation d’un tableau électrique sur masterdomotique.com.
Normes électriques en vigueur pour le tableau divisionnaire et sécurité électrique
La conformité de votre tableau divisionnaire à la norme NF C 15-100 est un gage de sécurité et de pérennité pour votre installation électrique. Cette norme définit des exigences précises quant aux dispositifs de protection, au câblage, à l’emplacement et au dimensionnement des équipements.
Emplacement et accessibilité selon la norme NF C 15-100
Le tableau divisionnaire doit être installé dans un espace technique électrique du logement (ETEL), c’est-à-dire une zone facilement accessible et suffisamment dégagée (minimum 70 cm devant le tableau recommandés). Il est interdit de le positionner dans des locaux humides comme les salles de bain, ou des espaces exigus comme sous un escalier. La hauteur d’installation doit respecter une plage comprise entre 0,90 m et 1,80 m pour garantir un accès facile en cas d’intervention.
Exigences en matière de protection et câblage
L’installation doit comporter au moins deux interrupteurs différentiels 30 mA dont un de type A, pour assurer une protection fiable contre les défauts d’isolement. Chaque circuit doit être protégé par un disjoncteur calibré selon la section de câble et la puissance utilisée. Le conducteur de terre doit être raccordé rigoureusement à chaque circuit pour éviter tout risque d’électrocution.
Enfin, selon la localisation de votre installation et la nature du raccordement, un parafoudre peut être nécessaire pour se prémunir contre les surtensions dues à la foudre, prévenant ainsi le matériel électrique et assurant la continuité de service.
Impératif de vérification et d’entretien
Un tableau électrique, même conforme, doit être vérifié régulièrement pour s’assurer de l’absence de défauts, notamment lors de la rénovation ou de l’ajout de circuits. Un diagnostic périodique est conseillé pour détecter d’éventuels composants vétustes qui pourraient compromettre la sécurité électrique. La rénovation ou le remplacement peut s’avérer indispensable en fonction de l’état.
À ce sujet, vous trouverez des conseils détaillés pour une mise aux normes et la rénovation de votre tableau électrique sur masterdomotique.com, un site de référence technique pour vos projets domestiques.
Branchement électrique en cascade : multipler les tableaux divisionnaires dans une installation résidentielle
Dans certaines configurations de bâtiments, il est nécessaire d’installer plusieurs tableaux divisionnaires alimentés successivement, dits en cascade, notamment pour desservir des zones éloignées ou des dépendances. Cette pratique, tout à fait envisageable, demande cependant le respect de règles strictes pour garantir la sécurité électrique et la conformité à la norme.
Règles pour installer plusieurs tableaux en cascade
Avant tout, la liaison électrique entre chaque tableau doit être analysée sur plusieurs points :
- Section des câbles : elle doit être dimensionnée pour supporter le courant maximum envisagé sans provoquer de chute de tension excessive.
- Capacité de protection : le disjoncteur protégeant la liaison vers le tableau secondaire doit être calibré adéquatement.
- Puissance consommée : le courant total des circuits alimentés en aval ne doit pas excéder les limites admissibles par la liaison électrique existante.
En pratique, par exemple, un tableau principal alimente directement un tableau divisionnaire dans un garage via un câble 16 mm² protégé par un disjoncteur 63A. Ce premier tableau divisionnaire peut alimenter à son tour un second tableau divisionnaire situé dans un local piscine à proximité. La liaison entre ces deux sous-tableaux sera alors réalisée avec un câble 6 mm² protégé par un disjoncteur 32A, à condition que les consommations électriques du local piscine restent faibles, comme pour l’éclairage et la pompe.
Exemples d’applications concrètes
| Situation | Section du câble | Disjoncteur en amont | Charge estimée | Remarque |
|---|---|---|---|---|
| Tableau principal → garage | 16 mm² | 63 A | Prise VE + éclairage | Alimentation sécurisée pour dépendance |
| Garage → local piscine | 6 mm² | 32 A | Pompe piscine + éclairage | Chute de tension maîtrisée, consommation faible |
| Garage → local atelier | 2,5 mm² | 20 A | Éclairage + prises faibles puissances | Sous-dimensionné pour ajout d’un autre tableau |
Dans le dernier cas, la liaison avec 2,5 mm² et un disjoncteur 20A n’est pas suffisante pour alimenter un nouveau tableau divisionnaire. Le branchement en cascade est proscrit pour éviter tout risque de surchauffe ou de surcharge.
Dans ce contexte, il est préférable d’alimenter chaque tableau divisionnaire directement depuis le tableau principal lorsque la liaison existante est sous-dimensionnée. La planification rigoureuse de ces liaisons est à réaliser idéalement avec un professionnel, afin de garantir la sécurité électrique et la conformité aux normes.
