Les fondamentaux du tableau électrique et son rôle dans la sécurité électrique

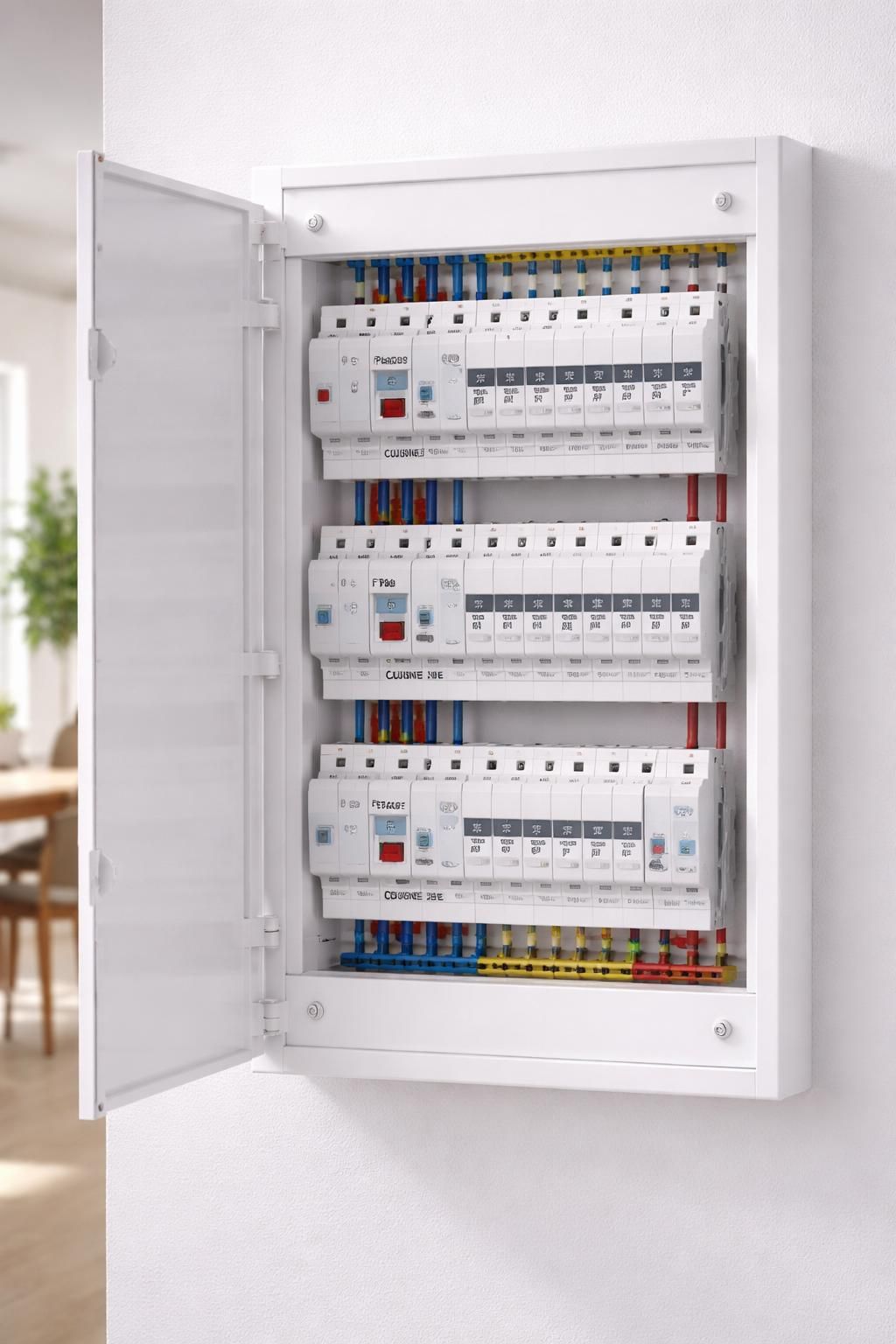

Un tableau électrique est le cœur de toute installation électrique domestique. Il centralise et distribue l’électricité provenant du compteur vers les différents circuits du logement. La rénovation d’un tableau électrique ancien s’impose notamment quand le matériel devient vétuste ou inadapté aux besoins actuels. Cette opération vise à garantir la conformité aux normes électriques telles que la NF C 15-100 qui régit strictement les installations en France. En assurant la mise en place d’équipements modernes et adaptés, on optimise la sécurité électrique, la fiabilité du réseau intérieur et la gestion des consommations.
Au sein d’un tableau, plusieurs composants clés ont un rôle spécifique. Le disjoncteur différentiel, généralement de 30 mA, protège les personnes des risques d’électrocution en détectant les fuites de courant. Il est obligatoire d’en installer au moins deux pour séparer les circuits, notamment pour les prises et l’éclairage. Le disjoncteur divisionnaire protège chaque circuit électrique contre les surcharges et courts-circuits. En cas de disjoncteur inadapté, les risques d’incendie augmentent sensiblement.
Un autre élément essentiel est le peigne d’alimentation. Il facilite le raccordement entre le disjoncteur principal et les modules du tableau, assurant une distribution uniforme et sécurisée. Pour garantir une maintenance efficace et un dépannage rapide, l’étiquetage précis de chaque circuit est indispensable. Ainsi, la compréhension du câblage électrique s’en trouve grandement améliorée.
Le choix du tableau à installer dépend du type de rénovation envisagée. On distingue généralement le tableau pré-câblé, recommandé pour sa simplicité et sa conformité immédiate, des modèles à équiper soi-même, qui offrent une plus grande liberté de configuration mais demandent des compétences techniques affirmées. La bonne décision repose sur vos besoins spécifiques et votre expérience, mais faites toujours appel à un professionnel pour toute intervention sur le circuit principal.
La conformité à la norme NF C 15-100 impose aussi des règles quant à l’emplacement du tableau électrique. Il doit être accessible, dans un local sec, généralement dans une GTL (Gaine Technique du Logement), évitant tout contact avec des sources d’humidité. Il faut notamment respecter la distance minimale de 60 cm entre le tableau et toute source d’eau, comme une cuisine ou une salle de bain, limitant ainsi les risques liés à l’humidité.
Une rénovation bien menée comprend une vérification rigoureuse de la mise à la terre. La continuité de la terre s’assure avec des mesures à l’ohmmètre, indispensables pour valider la sécurité de l’installation. Une absence ou une défaillance peut entraîner des dangers graves pour les occupants et entraîner des dysfonctionnements des dispositifs différentiels.
Voici une liste des composants centraux retrouvés dans un tableau électrique domestique typique :
- Disjoncteur différentiel 30 mA (type AC, A ou F selon les usages)
- Disjoncteurs divisionnaires calibrés par circuit (10, 16, 20, 32 A)
- Peignes horizontaux ou verticaux d’alimentation
- Borniers de raccordement pour phases, neutres et terre
- Parafoudre (optionnel en zone exposée)
- Modules de mesure et communication (pour gestion domotique ou relevé énergétique)
Pour approfondir ces notions, vous pouvez consulter des ressources dédiées sur le choix du tableau électrique en fonction du logement sur Master Domotique.
Diagnostic électrique : évaluer la vétusté et planifier la rénovation de votre tableau
Avant toute mise à jour électrique, un diagnostic électrique approfondi s’impose. Il vise à identifier les éventuelles défaillances, les risques de surcharge ou les non-conformités avec les normes électriques actuelles. Une inspection esthétique d’abord permet de repérer les signes d’usure : plastiques jauni ou déformés, bornes noircies, câbles écrasés ou gaines fendues. Ces indices traduisent fréquemment un vieillissement qui peut compromettre la sécurité.
Les tests de fonctionnement sont tout aussi indispensables. Cela inclut la vérification du bon déclenchement des interrupteurs différentiels sur leur bouton test, la mesure de la résistance de la prise de terre avec un ohmmètre, ainsi que la validation des calibres des disjoncteurs par rapport aux sections des câbles. Cette phase a pour but d’éviter tout déclenchement intempestif et de garantir un câblage électrique fiable.
À titre d’exemple, dans le cas d’une maison ancienne dont le tableau est équipé uniquement de fusibles ou de disjoncteurs calibrés de façon inadaptée, ces derniers peuvent entraîner régulièrement des coupures. Cela peut aussi être symptomatique d’un différentiel défaillant ou d’une section de câble insuffisante, ce qui est fréquent dans les constructions antérieures aux années 2000.
Les normes NF C 15-100 imposent, en fonction du nombre de pièces de votre logement, un nombre minimum de circuits électriques. Cette répartition permet une meilleure gestion et une sécurité renforcée. Par exemple, la cuisine nécessite plusieurs circuits distincts dédiés à l’électroménager tandis que l’éclairage peut être regroupé sur une même rangée.
Tableau comparatif simplifié de l’adéquation calibre-section selon usage courant :
| Circuit | Disjoncteur | Section du câble |
|---|---|---|
| Éclairage | 10 A | 1,5 mm² |
| Prises de courant | 16 A | 2,5 mm² |
| Plaque de cuisson | 32 A | 6 mm² |
| Chauffage électrique (zone) | 20 A | 2,5 mm² |
Un aspect souvent mal maîtrisé concerne l’étiquetage des circuits lors du retrait d’un ancien tableau. Pour éviter toute confusion, chaque paire phase/neutre doit être soigneusement identifiée avec des étiquettes claires et durables. Cette précaution facilite fortement la pose du nouveau tableau et la maintenance ultérieure.
Pour un diagnostic complet et les protocoles corrects à suivre, des guides spécialisés apportent une aide précieuse, tels que celui disponible pour le remplacement d’un tableau électrique ancien en 2026.
Étapes détaillées pour retirer l’ancien tableau et installer le nouveau tableau électrique
La rénovation d’un tableau électrique ne s’improvise pas. Il faut procéder avec méthode, étape par étape, en respectant scrupuleusement les consignes de sécurité et les prescriptions normatives. Suite au diagnostic, vous pouvez entamer la dépose du tableau ancien en premier lieu. Cette opération nécessite impérativement la coupure totale du courant au disjoncteur général, ainsi que le port d’équipements de protection individuelle, notamment des gants isolants.
Les étapes pour retirer l’ancien tableau comprennent :
- Couper l’alimentation générale au disjoncteur principal pour éviter tout risque d’électrocution.
- Vérifier l’absence de tension avec un détecteur de phase avant toute manipulation.
- Dévisser et déconnecter soigneusement chaque circuit en étiquetant chaque paire phase/neutre pour garder la trace des connexions.
- Retirer le tableau de son emplacement sans détériorer les câbles existants, pour faciliter leur réutilisation éventuelle.
La préparation rigoureuse dans cette phase assure un gain de temps considérable lors de la pose du nouveau tableau.

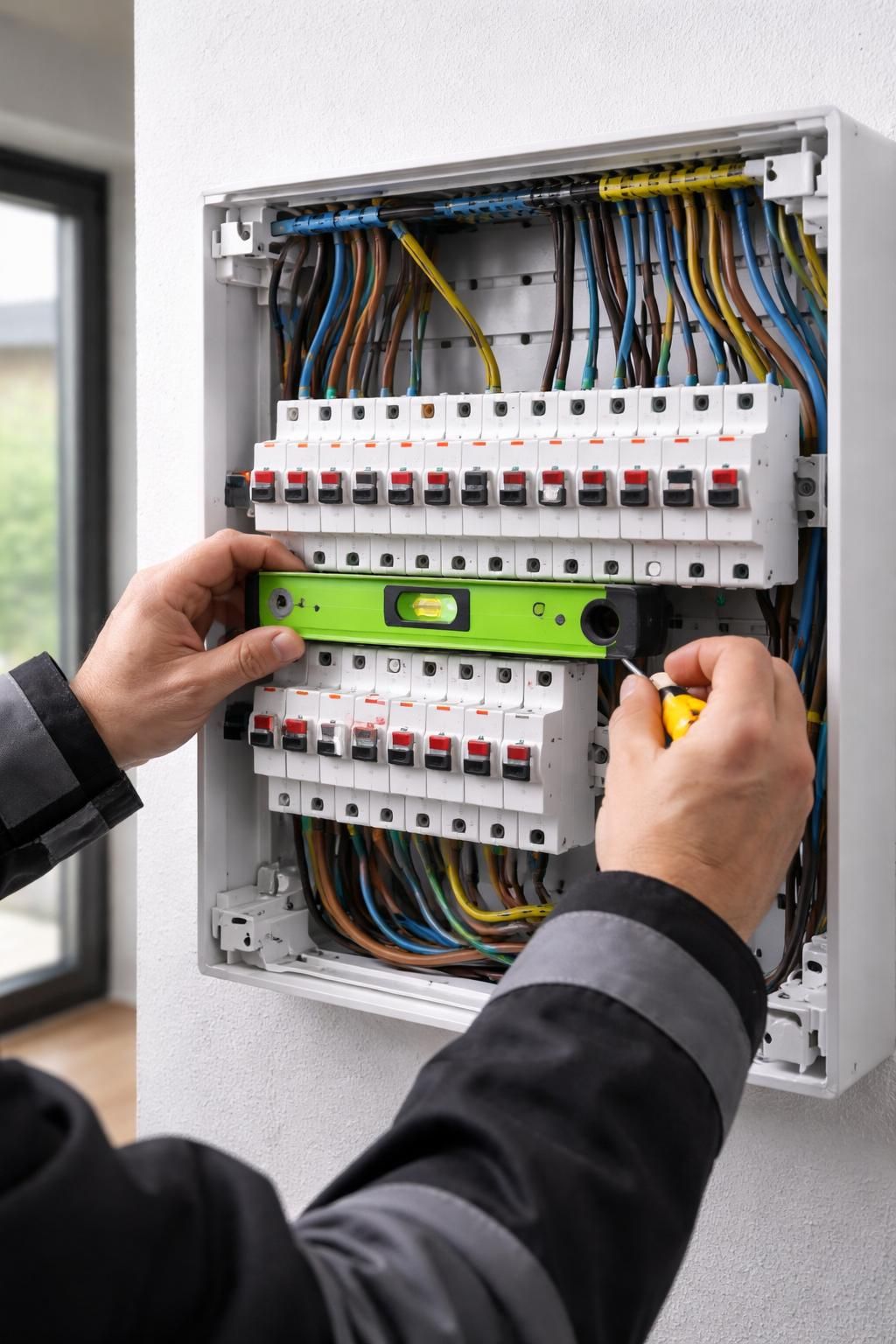

L’installation du nouveau coffret nécessite un positionnement précis. Utilisez un niveau à bulle afin d’obtenir un alignement horizontal et vertical parfait, garantissant une esthétique et un bon accès aux composants modulaires. Le tableau doit également être positionné dans une GTL (Gaine Technique du Logement), espace prévu pour accueillir proprement et en sécurité le matériel électrique.
La pose débute par l’installation des rails DIN qui supportent les équipements modulaires. Les interrupteurs différentiels se placent en tête de chaque rangée, suivi des disjoncteurs divisionnaires. Si nécessaire, prévoyez des modules libres réservés à hauteur de 20% pour anticiper de futurs besoins.
L’étape suivante est le raccordement des conducteurs phase, neutre et terre, en respectant scrupuleusement le code couleur et les longueurs de câble pour éviter tout risque d’échauffement ou d’usure prématurée. L’usage d’un peigne d’alimentation facilite ce câblage en assurant une connexion fiable et un équilibre des charges.
Enfin, une phase cruciale de tests doit être effectuée avant la remise en service : validation des bouton-tests des différentiels, mesure de continuité de la terre, et essais de déclenchement en charge pour chaque circuit. Toute anomalie détectée doit être corrigée avant la mise sous tension.
En cas de doute sur la complexité des travaux, il est hautement conseillé de faire appel à un électricien qualifié pour garantir une installation sécurisée et conforme aux normes.
Compteur électrique : comprendre son rôle, les différences et l’importance du déplacement lors de la rénovation
Le compteur électrique, souvent confondu avec le tableau, joue un rôle fondamental de mesure et de régulation de la fourniture d’électricité. Depuis quelques années, le compteur Linky s’est généralisé, remplaçant peu à peu les anciens compteurs électromécaniques ou électroniques. Cette évolution facilite grandement la lecture d’index, la gestion à distance et la mise en conformité globale de l’installation.
Il existe différentes manières d’identifier un compteur selon son type. L’ancien compteur électromécanique affiche un matricule sur une plaque frontale métallique et se distingue par sa roue tournante visible. Le compteur électronique possède un petit écran LCD avec des menus simples, tandis que le Linky propose un affichage rétroéclairé et un numéro PRM enregistré sur son étiquette latérale.
Lors d’une rénovation de tableau électrique, la question du déplacement du compteur peut se poser. Plusieurs raisons motivent un tel déplacement : améliorer l’accessibilité, regrouper le matériel électrique dans un espace technique unique, ou encore faciliter des travaux d’isolation ou d’aménagement intérieur.
Le déplacement implique une demande préalable à Enedis via le fournisseur d’électricité, suivi d’une visite technique, puis d’un devis avec estimation des coûts. Selon la localisation, la distance entre l’ancien et le nouvel emplacement, et la complexité des travaux (tranchée, passages de murs, création d’un coffret extérieur), les prix varient généralement entre 400 et 2 500 €.
Pour vous donner une meilleure idée, voici un tableau récapitulatif des coûts et délais usuels :
| Type de déplacement | Fourchette de prix (€) | Délai moyen | Astuce pour réduire le coût |
|---|---|---|---|
| Déplacement intérieur à intérieur | 400 – 900 | 2 – 8 semaines | Planifier le déplacement avec la rénovation du tableau |
| Déplacement intérieur vers extérieur (façade) | 1 000 – 2 500 | 4 – 12 semaines | Réaliser soi-même la tranchée si autorisé |
| Déplacement complexe (murs porteurs, longue distance) | Majoration de 20-60% | Variable, selon étude | Préparer avec votre électricien et optimiser les tracés |
Cette démarche reste délicate et doit impérativement être réalisée par un professionnel agréé sous peine de graves conséquences. Pour une meilleure compréhension technique et juridique, il est utile de consulter les règles propres à l’ETEL (Espace Technique Électrique du Logement), cadre normatif définissant l’emplacement et l’organisation des installations domestiques.
Domotique et économies d’énergie après la rénovation : moderniser pour mieux maîtriser
Rénover un tableau électrique n’est pas seulement une question de sécurité. C’est aussi une excellente occasion d’intégrer des solutions intelligentes pour optimiser la gestion énergétique au sein de votre habitat. Une installation domotique bien pensée permet d’automatiser les actions, de délester certains équipements et de maîtriser plus finement les consommations.
Les systèmes domotiques pour tableau électrique se déclinent en versions filaires et sans fil, avec une compatibilité grandissante avec les protocoles Zigbee, Matter ou Z-Wave. Le choix dépendra de la configuration de votre domicile et de vos exigences en termes de flexibilité et d’implantation. Par exemple, un protocole Zigbee assure une excellente fiabilité grâce à son réseau maillé, idéal pour des systèmes sans fil.
Claire, une propriétaire rénovatrice, a opté pour l’ajout d’un contacteur jour/nuit piloté pour son ballon d’eau chaude, ce qui lui a permis de réduire notablement ses puissances souscrites et de lisser sa facture.
Voici quelques équipements à privilégier dans le cadre d’une rénovation pour optimiser les économies :
- Modules de mesure et de communication énergétique intégrés au tableau
- Délesteurs automatiques pour couper temporairement les charges secondaires
- Contacteurs programmables selon les heures creuses et pleines
- Relais pour gestion centralisée du chauffage électrique
- Systèmes de pilotage à distance via smartphone ou commande vocale
Outre l’aspect économique, la mesure précise des consommations via des modules dédiés procure un véritable levier pour identifier les postes les plus énergivores et modifier les comportements. Le tableau devient alors un centre de contrôle intelligent, favorisant la sobriété énergétique et le confort.
Attention toutefois à prévoir un espace suffisant dans le tableau pour accueillir ces modules, généralement entre 2 et 4 emplacements supplémentaires. Le dimensionnement du tableau doit donc être anticipé dès la phase de choix des composants. Enfin, il est impératif d’assurer la compatibilité entre les différents modules, surtout en ce qui concerne les interrupteurs différentiels de tête typés A ou AC.
