Comprendre les différences entre tableau électrique nu et tableau pré-équipé

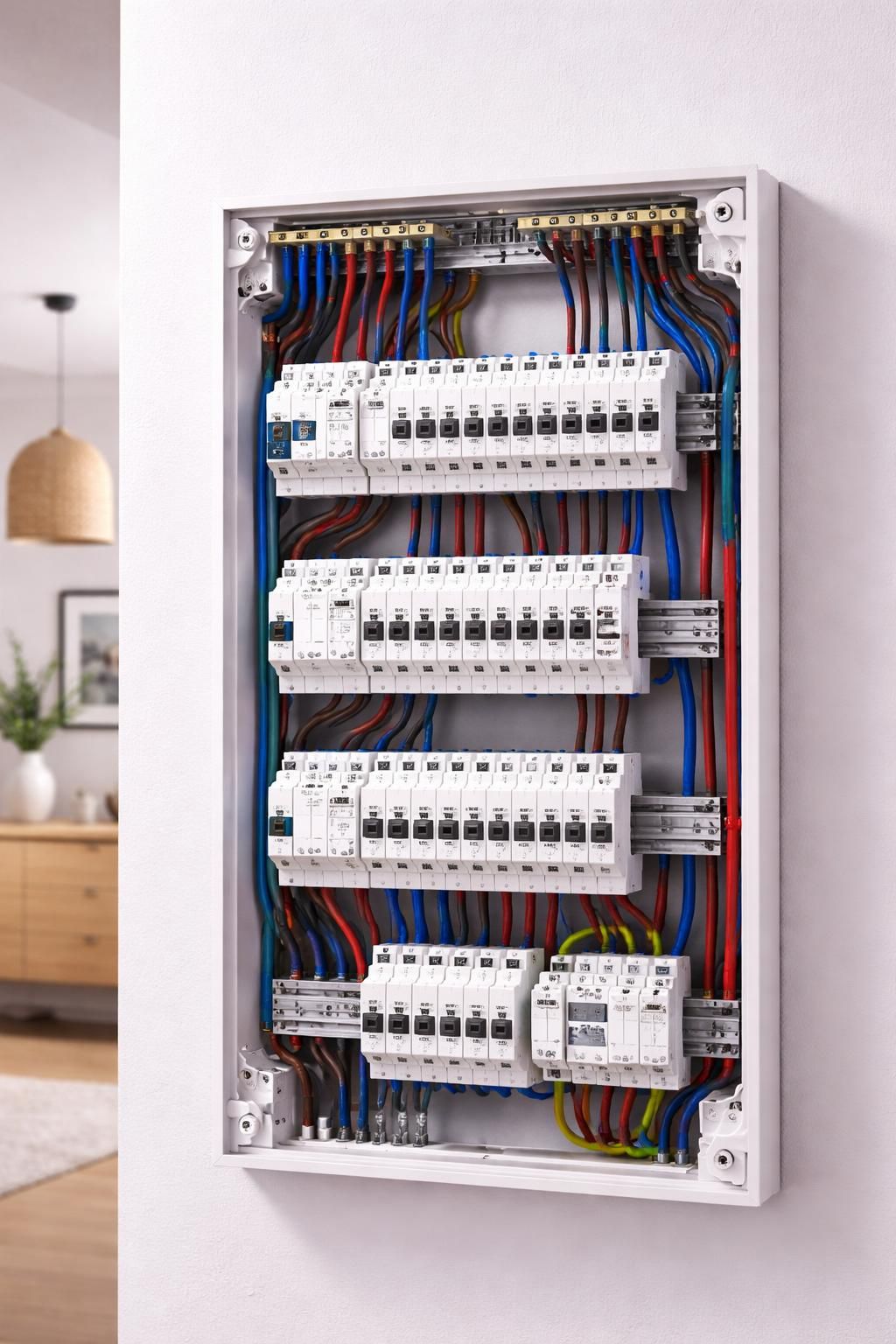

Le choix entre un tableau électrique nu et un tableau pré-équipé conditionne la bonne distribution électrique et la sécurité de votre installation. Un tableau électrique nu est un coffret totalement vide, ne contenant que les rails DIN nécessaires à la fixation des modules. Il vous permet ainsi de sélectionner et d’assembler vous-même chaque composant : disjoncteurs, interrupteurs différentiels, peignes, borniers, etc. Cette solution offre une grande flexibilité pour adapter parfaitement l’équipement électrique aux besoins spécifiques de votre logement.

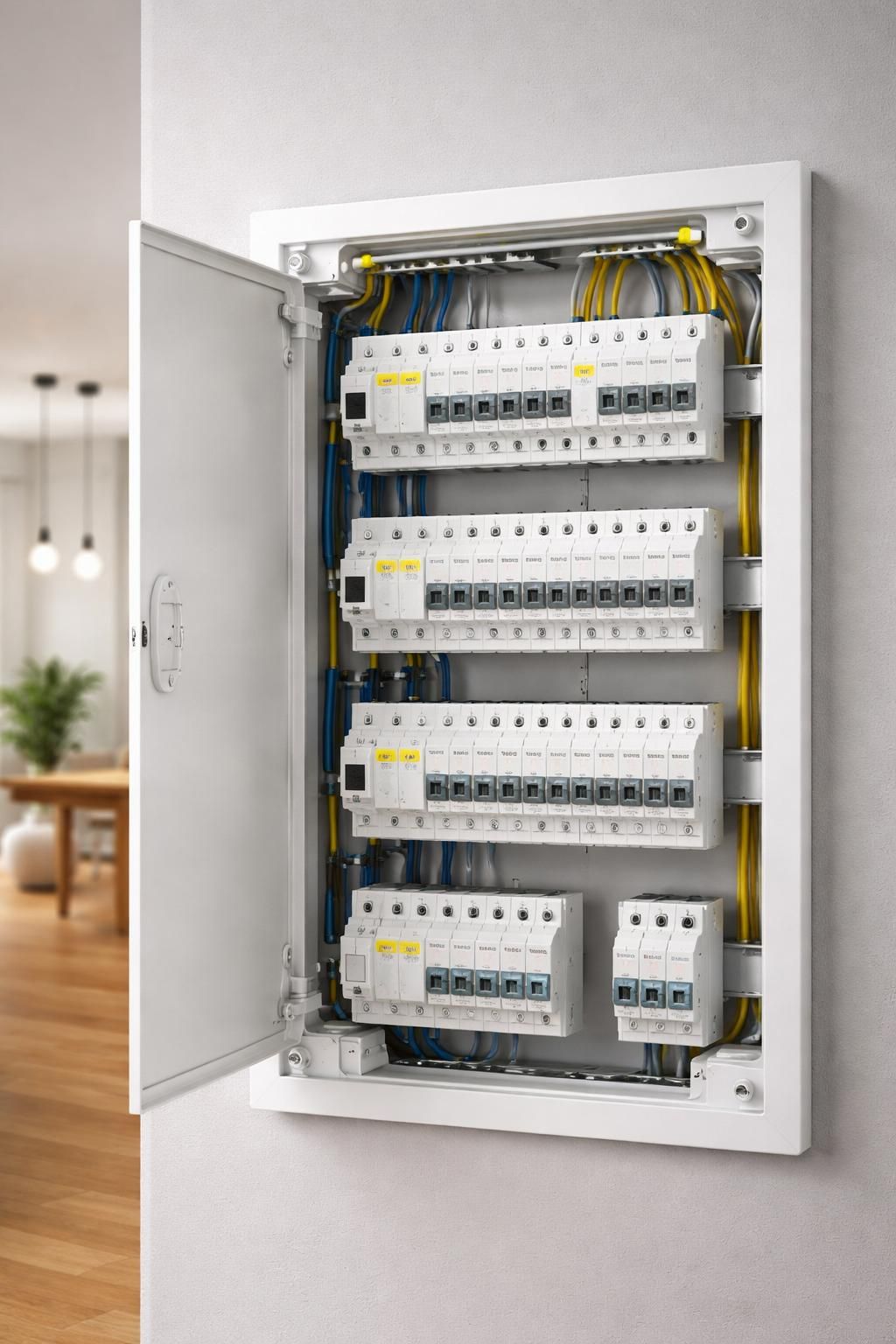

À l’inverse, un tableau pré-équipé est livré avec un certain nombre d’éléments déjà montés en usine. Typiquement, il comprend au minimum un interrupteur différentiel par rangée, le nombre de disjoncteurs indispensables (notamment de calibres 32 A, 20 A et 16 A), un bornier de terre ainsi que les peignes pour assurer la connexion entre modules. Cette configuration prête à l’emploi représente un gain de temps significatif pour l’installation, puisqu’il ne reste qu’à raccorder vos circuits électriques à chaque disjoncteur déjà fixé.
Ces deux types de tableaux sont conformes aux normes électriques actuelles, notamment la NF C 15-100, qui impose les règles strictes de sécurité pour les installations domestiques en France. La norme prévoit notamment la présence obligatoire d’au moins deux interrupteurs différentiels, dont un de type A, l’intégration de dispositifs de protection individuels pour chaque circuit et une marge d’au moins 20 % de modules libres pour accueillir des extensions futures. Le respect de ces normes élémentaires est primordial pour garantir la sécurité électrique et prévenir tout risque d’électrocution ou d’incendie.
Par ailleurs, la sélection entre tableau pré-équipé et tableau nu dépend aussi de la complexité de votre installation électrique. Pour un appartement standard ou un petit logement, un tableau pré-équipé peut suffire à couvrir l’ensemble des besoins, tandis qu’une grande maison avec des équipements spécifiques (chauffage électrique, VMC, domotique) nécessitera souvent un tableau nu à composer entièrement pour s’adapter parfaitement aux particularités des circuits.
En résumé, un tableau électrique nu vous offre une liberté totale de personnalisation, mais demande des compétences techniques plus avancées. Le tableau pré-équipé, quant à lui, favorise une installation rapide et standardisée, idéale lorsque vos besoins correspondent bien à une configuration classique. Il est vivement conseillé de consulter un électricien qualifié lors du choix et de la mise en œuvre, afin de respecter les normes électriques et d’assurer une installation fiable et sécurisée.
Dimensionner votre tableau électrique selon vos besoins et la norme NF C 15-100
Le bon dimensionnement d’un tableau électrique constitue une étape capitale dans le choix de votre équipement. Il ne s’agit pas uniquement de choisir entre un tableau pré-équipé ou un tableau nu, mais de connaître précisément le nombre de modules nécessaires pour protéger tous vos circuits conformément à la réglementation. La NF C 15-100 impose que chaque circuit électrique soit protégé individuellement par un disjoncteur adapté, et que le tableau possède au moins deux dispositifs différentiels de 30 mA, dont un de type A, pour assurer la sécurité électrique du logement.
En pratique, la taille du tableau se mesure en nombre de modules, chaque module correspondant à l’espace occupé par un disjoncteur ou un autre équipement modulaire. Par exemple, une prise électrique ou un circuit d’éclairage nécessite chacun un disjoncteur, et un chauffage électrique ou une VMC requièrent des protections spécifiques. Pour un studio ou un petit appartement, un tableau à deux rangées de 13 modules peut suffire, tandis qu’un logement de trois à quatre pièces demandera généralement un tableau avec trois rangées. Au-delà de quatre pièces, le tableau à quatre rangées devient souvent nécessaire.
La planification rigoureuse de vos besoins électriques conduit aussi à anticiper l’évolution possible de l’installation. La norme impose une réserve d’au moins 20 % de modules libres dans le tableau afin de pouvoir ajouter des équipements ultérieurement. Par exemple, si vous installez une pompe à chaleur, un système de domotique ou des panneaux solaires, vous devrez disposer de cette marge d’évolution. Par ailleurs, ne pas négliger des équipements spécifiques, comme un disjoncteur 2 A pour la VMC, est essentiel pour assurer la protection de tous les circuits, un point sur lequel les tableaux pré-équipés standard peuvent parfois être limités.
Un autre élément important à considérer est le bornier de mise à la terre qui doit être intégré au tableau. La bonne mise à la terre de votre installation électrique est la base de la sécurité, permettant d’évacuer les courants de fuite. Il est fortement recommandé de faire vérifier la continuité et la qualité de la terre à l’aide d’un ohmmètre avant et après installation, une opération qui devra être réalisée par un professionnel expérimenté. Sur ce guide dédié, vous trouverez plus de détails sur la vérification correcte de la terre dans une installation domestique.
Enfin, n’oubliez pas que la conception d’un tableau nécessite la rédaction d’un plan électrique clair, qui servira de base pour le montage (dans le cas d’un tableau nu) ou pour vérifier la composition d’un tableau pré-équipé avant achat. Cette cartographie vous évitera les erreurs et vous permettra de choisir la solution la mieux adaptée à vos besoins présents et futurs.
Avantages et inconvénients des tableaux électriques pré-équipés pour un usage domestique
Opter pour un tableau électrique pré-équipé présente des atouts indéniables pour les particuliers souhaitant une installation rapide et standardisée. Ces coffrets sont vendus avec un nombre prédéfini de modules : disjoncteurs, interrupteurs différentiels, bornier de terre, et connectique déjà montée. Cela facilite grandement la mise en place, notamment pour un électricien professionnel qui pourra se concentrer sur le raccordement des circuits plutôt que sur le montage interne.
Un des avantages majeurs réside dans le gain de temps lors de l’installation. Comme les modules sont déjà assemblés et interconnectés grâce à des peignes d’alimentation horizontaux et verticaux, la pose se limite à fixer le coffret au mur puis à brancher les fils des différents circuits sur les disjoncteurs correspondants. Pour un second compteur dans une dépendance ou une rénovation rapide, le tableau pré-équipé est parfaitement adapté.
Par ailleurs, ce type de tableau présente une facilité d’utilisation intéressante pour les personnes aux connaissances techniques limitées, car il simplifie fortement le câblage immédiat du tableau. Toutefois, il est indispensable de s’assurer que la composition correspond exactement aux besoins du logement.
Mais ces avantages sont contrebalancés par plusieurs inconvénients. Le prix d’un tableau pré-équipé est généralement plus élevé que celui des mêmes éléments achetés séparément. Par exemple, un coffret pré-équipé de 2 rangées chez Schneider Electric peut coûter environ 230 euros, alors que l’achat individuel des composants nécessaires (coffret vide, disjoncteurs, interrupteurs différentiels, peignes) peut revenir à environ 212 euros seulement dans le même magasin. La différence de tarif s’explique par l’assemblage préalable mais peut ne pas justifier cet investissement supplémentaire pour certains utilisateurs.
Aussi, la composition fixe peut ne pas inclure certains éléments indispensables, comme un disjoncteur 2 A pour la ventilation mécanique contrôlée (VMC) ou un dispositif spécifique pour un chauffage électrique, ce qui peut nécessiter des achats supplémentaires et des adaptations après l’achat initial. L’ensemble peut par conséquent devenir plus coûteux et moins optimisé.
Enfin, le tableau pré-équipé laisse peu de place à la personnalisation et à l’évolution. Le logement nécessitant une installation évolutive ou complexe préférera un tableau nu plus grand, permettant d’ajouter plus facilement des modules au fil du temps.
Il est donc essentiel d’élaborer un plan électrique précis avant tout achat pour bien cerner vos besoins et choisir en conséquence. Faire appel à un professionnel expérimenté s’avère judicieux pour éviter les erreurs de dimensionnement.
Personnalisation et flexibilité d’un tableau électrique nu : un choix pour les installations évolutives
Le tableau électrique nu se distingue surtout par la liberté qu’il offre dans le choix et l’implantation des équipements. Il s’agit d’un boîtier vide, n’ayant que les rails DIN, sur lesquels sont fixés et connectés les différents modules : disjoncteurs, interrupteurs différentiels, contacteurs, borniers de terre et peignes de raccordement. Cette approche est particulièrement recommandée pour des installations personnalisées ou complexes, et elle respecte rigoureusement les normes électriques NF C 15-100 en vigueur.
En optant pour un tableau nu, vous sélectionnez la taille exacte adaptée à votre logement et vous choisissez précisément les protections et fonctions dont vous avez besoin. Par exemple, vous pouvez intégrer un disjoncteur 2 A indispensable pour la VMC, ajouter un contacteur jour/nuit pour un chauffe-eau, ou encore prévoir un relais de commande pour la domotique. Cette personnalisation garantit une sécurité et une efficacité maximales de l’installation.
Du point de vue pratique, cette solution réclame toutefois un montage méthodique et précis. Chaque circuit doit être identifié et protégé individuellement, et les connexions doivent être soigneusement réalisées sur les borniers et peignes d’alimentation. Ce travail requiert un savoir-faire technique, aussi il est fortement recommandé de confier cette tâche à un électricien qualifié, notamment pour s’assurer que toutes les règles de la norme NF C 15-100 sont respectées.
Le tableau nu présente aussi un meilleur rapport qualité-prix lorsqu’il s’agit de grosses installations. Les composants achetés séparément peuvent être sélectionnés dans différentes gammes et marques, telles que Legrand, Schneider ou Hager. Chacune de ces marques propose des modules modulables, fiables et conformes aux normes, mais elles se différencient sur les aspects d’ergonomie, de prix et de disponibilité. Par exemple :
| Marque | Points forts | Fourchette de prix par module | Particularités |
|---|---|---|---|
| Legrand | Ergonomie soignée, vaste gamme | 8 € à 50 € | Solide réseau de distribution, composants colorés |
| Schneider Electric | Robustesse, compatibilité large | 7 € à 45 € | Orientation technique, gamme Resi9 |
| Hager | Qualité allemande, fiabilité | 9 € à 55 € | Excellent service après-vente |
Ces gammes de prix correspondent à des modules courants tels que disjoncteurs magnéto-thermiques, interrupteurs différentiels ou borniers modulaires, pour un tableau domestique standard. La liberté offerte par un tableau nu vous permet donc de composer un équipement électrique sur mesure, évolutif et conçu pour durer.
De plus, la possibilité d’augmenter la taille du tableau en ajoutant des rangées facilite les extensions ultérieures, un atout indispensable dans les logements connectés ou rénovés.
Installation électrique sécurisée : conseils et recommandations pour choisir votre tableau électrique
Le tableau électrique est le cœur de la sécurité électrique de votre logement. Son choix influence directement la protection contre les risques d’électrocution, d’incendie ou de panne généralisée. Qu’il soit nu ou pré-équipé, l’installation doit respecter rigoureusement les normes en vigueur, notamment la NF C 15-100, qui impose des règles précises sur le respect des sections de câble, la protection différentielle et la mise à la terre.
Une sélection judicieuse et un raccordement correct de votre tableau électrique assurent la sécurité et la fiabilité électrique. Pour cela, il est fortement conseillé de faire appel à un électricien certifié, surtout pour le câblage et les connexions complexes. Ce spécialiste bénéficie non seulement des connaissances techniques, mais également des outils adaptés, tels que testeur de prise et ohmmètre pour mesurer la terre, afin de vérifier la conformité de l’installation. Vous pouvez consulter ce guide sur les protections électriques pour mieux comprendre les dispositifs de sécurité à adopter dans votre tableau.
Par ailleurs, il est important d’observer quelques bonnes pratiques lors de la pose. Par exemple, ne jamais installer le tableau dans une pièce humide sans respecter les exigences spécifiques, éviter tout encombrement pour faciliter la maintenance, et toujours prévoir un espace suffisant pour accueillir les extensions futures. Ces considérations sont également détaillées dans les normes liées à l’emplacement des tableaux électriques en 2026.
Enfin, un tableau bien étiqueté facilite la gestion et la maintenance ultérieures. Chaque circuit doit être identifié clairement au niveau du tableau avec des étiquettes résistantes, ce qui évite les erreurs lors d’interventions. Un schéma clair, conforme à celui de l’installation réelle, est un atout majeur pour la sécurité de tous.
En conclusion, le choix du tableau électrique nu ou pré-équipé dépend étroitement de vos besoins en termes de flexibilité, de budget et de compétence. Quelle que soit votre décision, l’intervention d’un professionnel reste essentielle pour garantir une installation sûre, durable et aux normes.
