Les bases de la mesure de la terre pour une installation électrique sécurisée
La mise à la terre est un élément fondamental qui garantit la sécurité de toute installation électrique domestique. Elle permet de diriger les courants de fuite vers le sol de manière sécurisée, évitant ainsi les électrocutions et les surchauffes dangereuses. La mesure de la terre avec un ohmmètre consiste à évaluer la résistance de terre, c’est-à-dire la capacité du sol à absorber ces courants sans générer de tension dangereuse sur les masses métalliques.
Il est impératif de comprendre qu’une résistance de terre trop élevée (généralement supérieure à 100 ohms) indique une mauvaise mise à la terre, exposant l’installation à des risques majeurs. La norme NF C 15-100 fixe des limites à respecter selon les configurations et les équipements raccordés, souvent autour de 30 ohms pour les installations domestiques classiques. Cette norme encadre notamment les conditions d’utilisation et les techniques de mesure, assurant un diagnostic fiable.
Pour mesurer la terre, vous devez utiliser un ohmmètre spécifique dit « ohmmètre de terre » ou un testeur de terre qui intègre des méthodes de mesure adaptées, telles que la méthode des piquets ou la méthode de terre-indirecte. Dans une installation simple, cela revient à connecter l’ohmmètre entre la prise de terre du tableau électrique et des piquets métalliques placés dans le sol à certaines distances afin de mesurer la résistance électrique réelle.
Il faut s’assurer que les conditions environnementales ne perturbent pas la mesure : un sol trop sec ou trop rocheux fausse les résultats, nécessitant parfois l’ajout d’humidificateurs ou le choix d’un autre emplacement de mesure. Cette étape souligne l’importance d’un diagnostic approfondi et d’une expertise technique pour éviter les erreurs critiques.
Pour toutes interventions sur la terre, il est recommandé de faire appel à un électricien qualifié. Celui-ci maîtrise non seulement les équipements nécessaires mais aussi les protocoles de sécurité pour garantir un résultat conforme et sans danger, conformément à la réglementation en vigueur qui évolue en fonction des nouveautés technologiques et environnementales.
Étapes pratiques pour mesurer la résistance de terre à l’aide d’un ohmmètre
La mesure précise de la terre avec un ohmmètre demande de suivre une procédure rigoureuse en plusieurs étapes indispensables :
- Préparation du matériel : Utilisez un ohmmètre adapté à la mesure de la résistance de terre. Certains appareils sont équipés de fonctions avancées comme le test de continuité, la mesure en deux ou quatre fils et la compensation automatique.

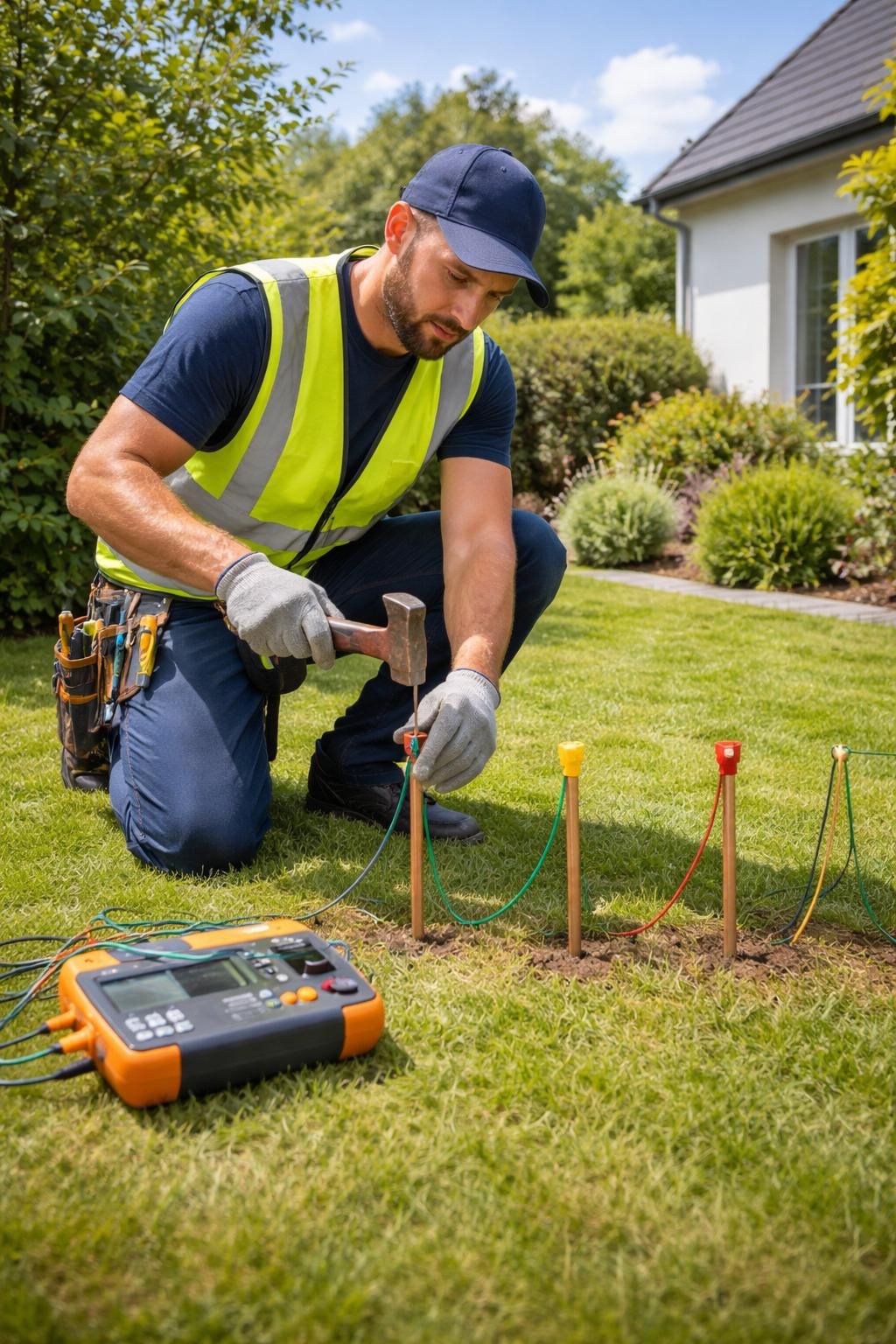

- Positionnement des piquets de mesure : Deux piquets métalliques, appelés piquet de courant et piquet de tension, doivent être plantés dans le sol à une distance donnée (généralement 5 à 10 mètres) à partir de la prise de terre.
- Branchement des câbles : Connectez l’ohmmètre à la prise de terre à tester, puis aux piquets. Le dispositif envoie un courant de faible intensité dans le sol et mesure la tension aux bornes pour calculer la résistance.
- Lecture et interprétation des résultats : Une résistance inférieure à 30 ohms est idéale, même si certains sols nécessitent d’accepter des valeurs plus élevées. Pour des valeurs dépassant 100 ohms, la mise à la terre est à refaire ou à améliorer.
Le processus doit être réalisé en s’assurant que toutes les autres connexions à la terre sont isolées afin d’éviter des erreurs de mesure. C’est aussi à ce stade que des perturbations peuvent apparaître si le sol est trop sec, obligeant à humidifier ponctuellement le terrain.
Il faut noter que si vous disposez d’une mise à la terre complexe (par exemple en industrie ou en collectif), les mesures exigent des appareils spécifiques et souvent une méthode de mesure en mode 4 fils pour garantir la fiabilité des résultats.
Le professionnel se référera également à la norme NF C 15-100 qui impose des règles précises sur les niveaux de résistance admissibles pour garantir la protection électrique des personnes et des biens. Le respect de cette norme est une garantie supplémentaire lors de la réception ou de la rénovation d’une installation.
Les pièges fréquents et comment les éviter pour un diagnostic fiable de la terre électrique
Une mesure de terre incorrecte ou approximative peut conduire à un faux sentiment de sécurité et alors compromettre gravement la sécurité électrique du logement. Voici les principaux problèmes fréquemment rencontrés lors de la mesure de la terre avec un ohmmètre et les solutions adaptées :
Erreur liée à l’état du sol
Un sol trop sec ou gelé offre une conductivité très faible, gonflant artificiellement la résistance mesurée. La solution est simple : humidifier le sol autour des piquets la veille de la mesure ou effectuer le test après une période de pluie. Dans certains cas, il faut amplifier la surface de la prise de terre en ajoutant un réseau de conducteurs enterrés pour réduire cette résistance.
Interférences causées par d’autres installations
Les liaisons à la terre d’autres bâtiments ou des masses métalliques proches peuvent perturber la mesure en créant des chemins de fuite par effet « shunt ». Pour éviter cela, il est essentiel de couper le circuit à mesurer et d’isoler temporairement les autres masses. Ces précautions garantissent une mesure précise conforme aux exigences réglementaires.
Utilisation d’un appareil inadapté
Un ohmmètre classique ne suffit pas. Il doit être spécifiquement conçu pour la mesure de la résistance de terre. Certains modèles intègrent des filtres anti-bruit et des signaux à fréquences spécifiques pour éliminer les perturbations électromagnétiques. En outre, une sonde en bon état et calibrée régulièrement garantit l’exactitude des données.
Mauvais positionnement des piquets
Le positionnement des piquets à des distances incorrectes ne permet pas d’avoir un champ électrique représentatif. Le protocole habituel recommande une distance au minimum égale à la longueur du piquet multipliée par dix. Cette configuration doit être respectée pour toute mesure sérieuse.
Pour éviter ces écueils, une vérification constante et une bonne préparation sont nécessaires. En cas de doute, solliciter un professionnel peut vous protéger contre de mauvaises manipulations ou interprétations des résultats.
Respecter la norme NF C 15-100 lors de la vérification et l’entretien de la mise à la terre
La norme NF C 15-100, que tout propriétaire ou professionnel doit impérativement connaître, définit les règles techniques pour assurer la mise à la terre sécurisée et performante d’une installation électrique en logement. Elle précise notamment :
- Les valeurs maximales de résistance de terre selon les types d’installation.
- Les méthodes de mesure adaptées et reconnues par la profession.
- Les fréquences de contrôle à respecter, notamment lors de la réception et des vérifications périodiques.
- Les règles concernant les matériaux utilisés pour le piquet de terre et les conducteurs.
Respecter cette norme évite tout risque d’électrocution, de défaillance du dispositif différentiel et protège les équipements contre les surtensions dangereuses. Une installation défectueuse impacte aussi négativement le fonctionnement des parafoudres ou le cadre proposé pour la protection contre les défauts d’isolement.
Pour compléter cette démarche, il est conseillé de vérifier en parallèle la continuité électrique des conducteurs de protection afin de détecter un défaut d’isolement qui pourrait fausser l’efficacité de la terre. De plus, des outils spécialisés aident à réaliser des diagnostics précis et à documenter les interventions selon les exigences de 2026.
Une remise en conformité peut, selon la situation, impliquer le remplacement du piquet de terre, l’extension du réseau de terre ou la pose d’un système complémentaire. Ces opérations sont généralement réalisées par un électricien professionnel qui maîtrise ces exigences et garantit la conformité réglementaire.
