En bref :
- Détecter un défaut d’isolement est essentiel pour prévenir les risques de court-circuit et garantir la sécurité électrique des installations domestiques.
- L’utilisation d’un mégohmmètre permet une mesure de résistance précise pour identifier les zones à problème.
- Le dispositif différentiel joue un rôle clé dans la protection contre les fuites à la terre électrique en déclenchant automatiquement le circuit en cas de fuite.
- Une maintenance préventive régulière et la réparation d’isolement sont indispensables pour prolonger la durée de vie des installations et éviter les accidents.
- Le recours à un électricien qualifié est recommandé dès que l’analyse de défaut devient complexe ou lorsque la sécurité est compromise.
Les fondements du défaut d’isolement : comprendre son impact sur la sécurité électrique
Dans toute installation électrique, le défaut d’isolement désigne la dégradation ou la rupture de l’isolation entre deux conducteurs, généralement entre une phase, un neutre, ou la protection à la terre. Ce problème peut surgir suite à l’usure, des dommages mécaniques, l’humidité ou même des agressions chimiques. Lorsque l’isolation s’affaiblit, un courant de fuite se produit, pouvant entraîner un court-circuit ou une fuite vers la terre.
Ce dysfonctionnement, souvent invisible à l’œil nu, présente un danger important car il augmente considérablement le risque d’électrocution et d’incendie. D’ailleurs, selon la norme NF C 15-100, cette protection fait partie intégrante de l’obligation de sécurisation pour les installations électriques domestiques. Le défaut d’isolement provoque fréquemment le déclenchement de l’interrupteur différentiel, ce qui est un premier signe d’alerte indispensable à ne pas négliger.
Pour illustrer, il n’est pas rare de constater qu’un câble exposé à l’humidité dans un vide sanitaire, ou une prise extérieure mal étanche, développent ce type de défaut. Dans une telle situation, la résistance d’isolement chute, favorisant la circulation d’un courant de fuite à la terre. Il est crucial d’agir rapidement pour éviter que ce phénomène ne s’aggrave.
En résumé, le défaut d’isolement est une indication claire que l’intégrité électrique de votre logement est compromise. En comprendre les mécanismes vous permet d’adopter une attitude proactive et de privilégier la maintenance préventive régulière. Cette démarche évite des conséquences lourdes comme un arrêt inopiné de votre alimentation électrique ou, pire, un incident dangereux.
Mesurer l’isolement électrique : les techniques indispensables pour un diagnostic fiable

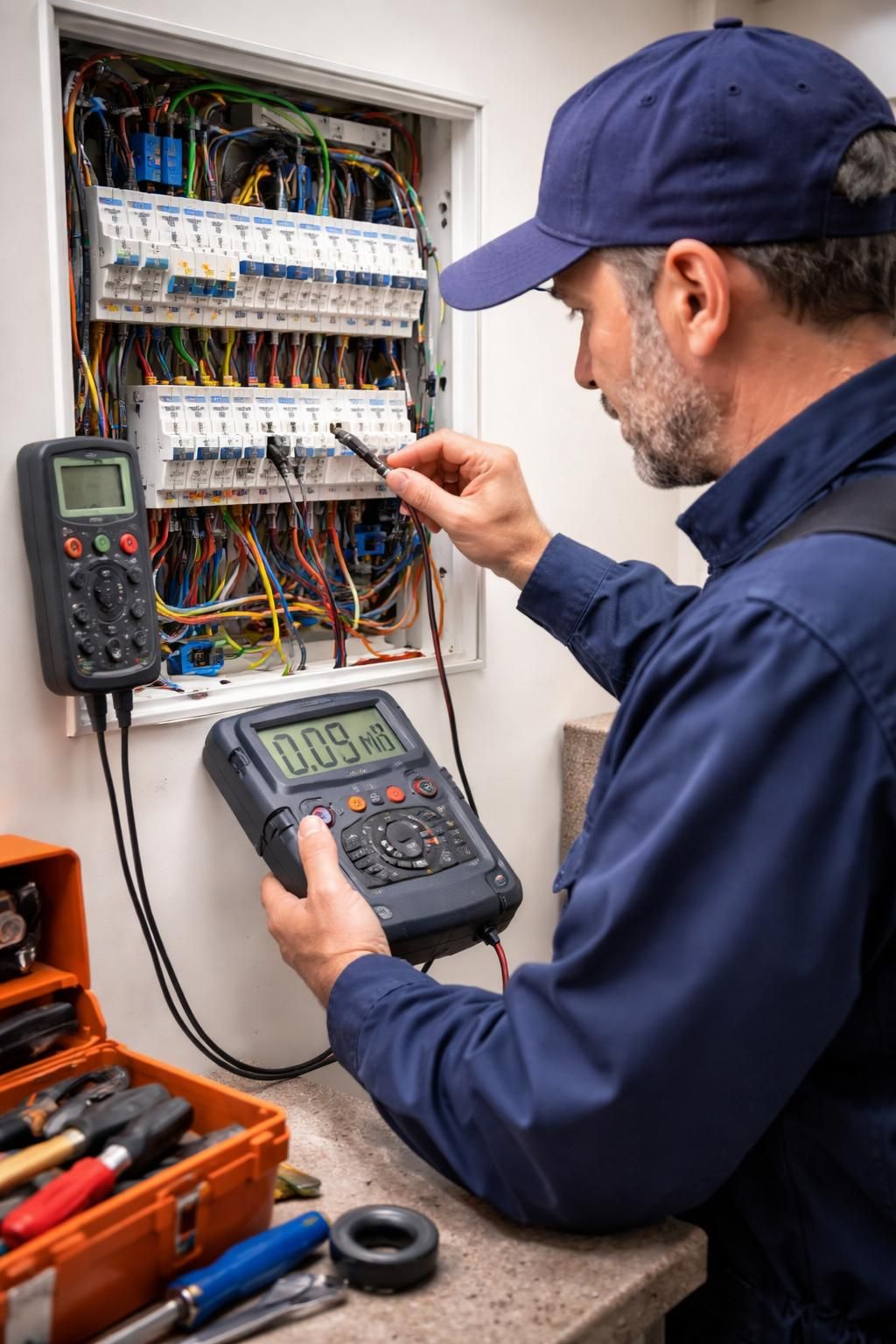

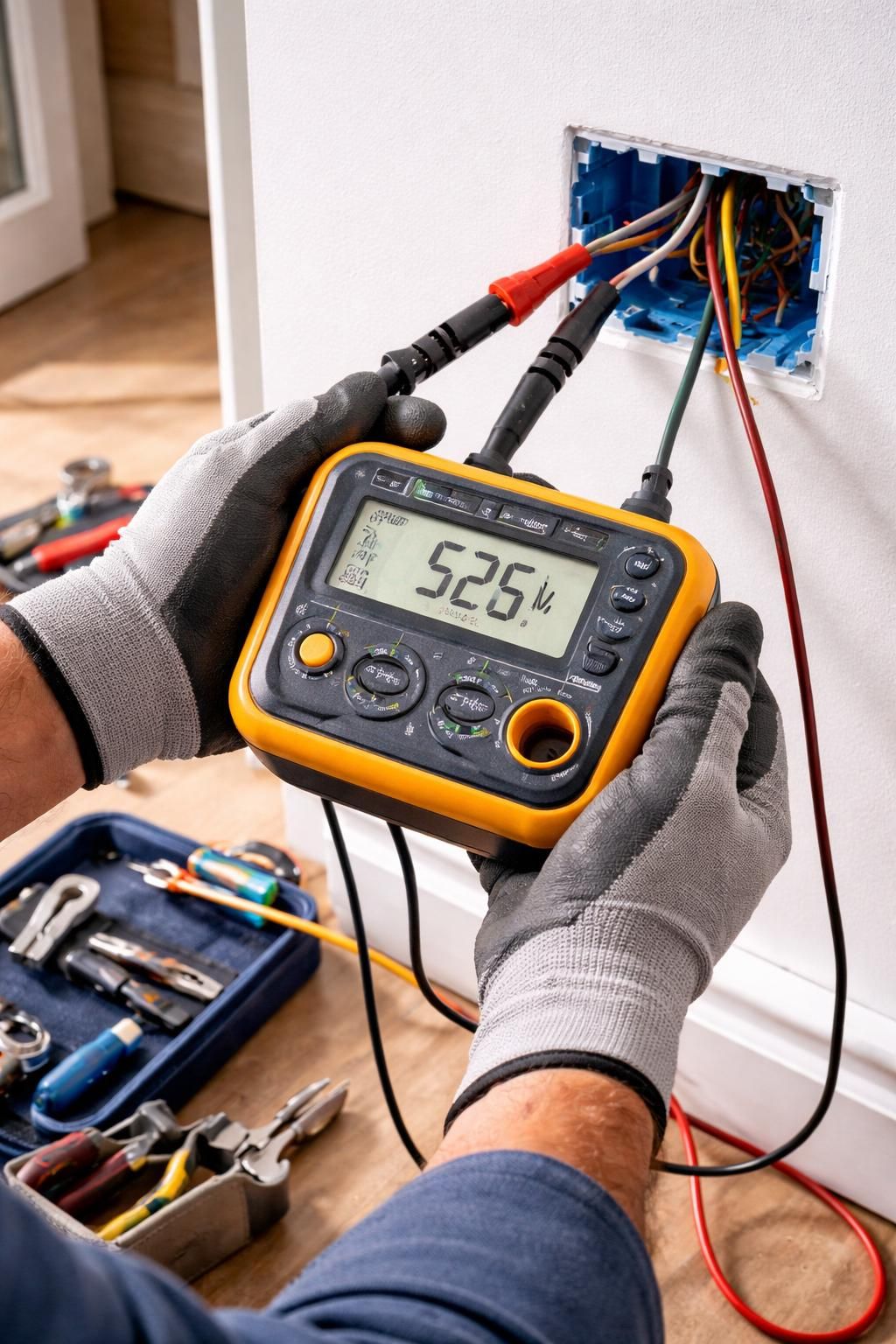

La mesure de résistance d’isolement est la clé pour détecter un défaut d’isolement. Pour cela, l’outil de référence est le mégohmmètre, aussi appelé testeur d’isolement. Cet appareil génère une tension continue élevée (souvent 500 V) entre les conducteurs, ce qui permet d’évaluer la qualité de l’isolation sur plusieurs mégaohms, seuil de sécurité minimal. Une valeur inférieure à 0,5 MΩ sous 500 V indique un isolement dégradé et donc un défaut.
Avant toute mesure, il est impératif de couper l’alimentation électrique du circuit à tester pour éviter le risque d’électrocution et endommagement des appareils sensibles. Déconnectez aussi tous les consommateurs pour isoler la partie de câblage concernée. La mesure se réalise principalement entre la phase et le conducteur de protection (PE), puis entre le neutre et la terre.
Aussi, dans certains cas, un multimètre avancé peut initier une mesure d’isolement sur des plages élevées, mais ces outils restent limités en tension par rapport au mégohmmètre. Si votre multimètre ne permet pas d’appliquer une tension suffisamment élevée, la mesure sera imprécise et ne garantira pas une analyse fiable. Il est donc conseillé d’investir dans un mégohmmètre ou de faire appel à un professionnel pour réaliser ce contrôle.
Voici une méthode simple :
- Vérifiez la coupure totale du circuit concerné.
- Branchez les sondes du mégohmmètre entre phase/PE puis neutre/PE.
- Appliquez la tension de test et notez les valeurs affichées.
- Interprétez les résultats : au-dessus de 1 MΩ, l’isolement est satisfaisant ; entre 0,5 et 1 MΩ, un suivi est conseillé ; en-dessous de 0,5 MΩ, une intervention est nécessaire.
Un simple rappel : le dispositif doit répondre aux prescriptions de la norme NF C 15-100 et respecter les conditions environnementales, notamment l’absence d’humidité ou de contaminants sur les bornes lors du test.
Rechercher et localiser un défaut d’isolement dans une installation électrique domestique

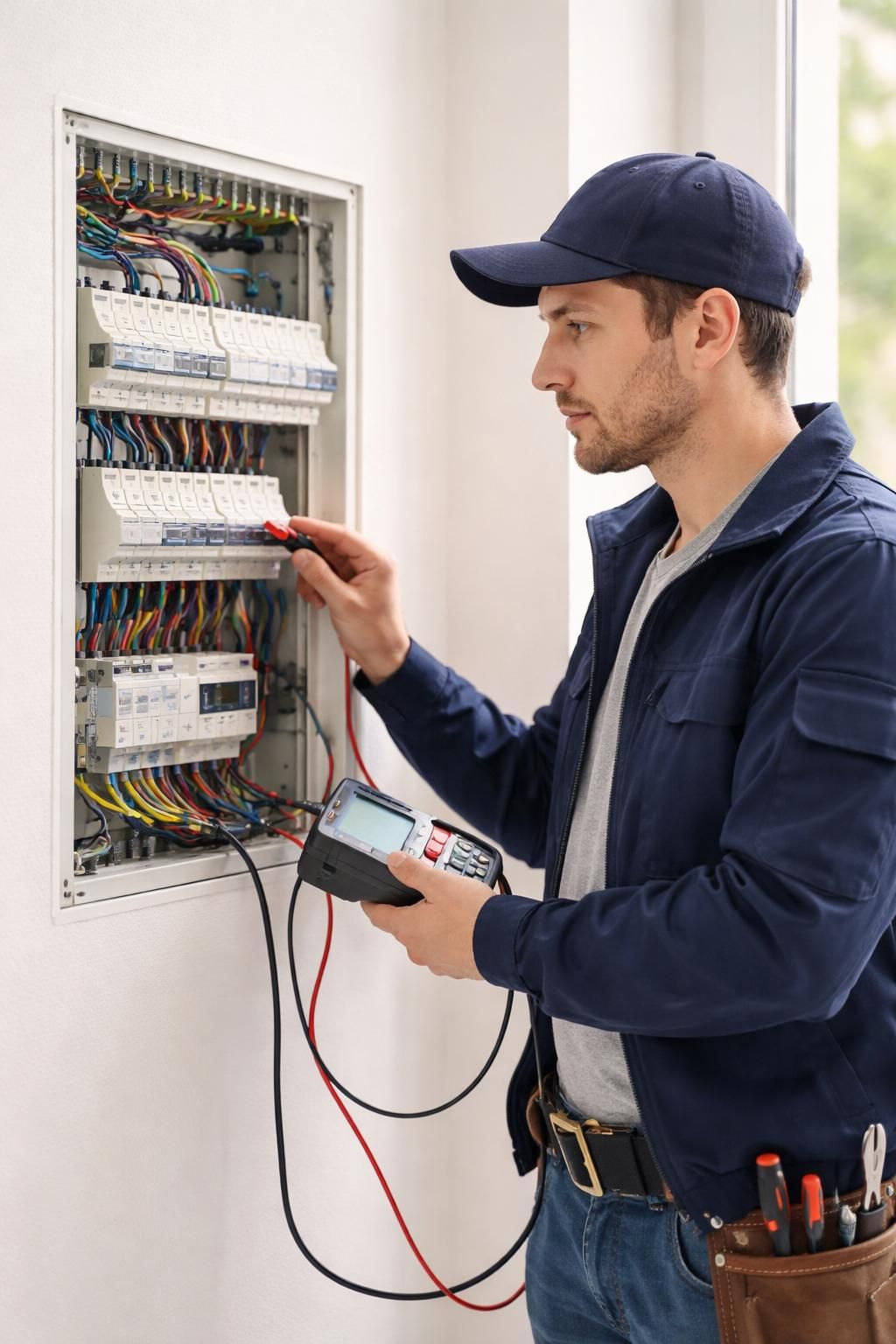

Après avoir détecté un défaut d’isolement à partir de la mesure, il est essentiel de localiser avec précision la zone affectée pour entamer la réparation adéquate. Cette étape nécessite une méthodologie rigoureuse et parfois l’aide d’outils complémentaires comme un contrôleur d’installation, qui permet d’établir des diagnostics plus détaillés.
Le processus débute par un repérage visuel de l’installation, en inspectant les points faibles courants : prises de courant, boîtes de dérivation, luminaires, tableaux électriques et sections exposées à l’humidité. La recherche se concentre sur les zones où l’isolation peut être altérée, notamment près des entrées extérieures ou des gaines apparentées à des environnements humides.
Un cas fréquent est celui d’une prise extérieure mal étanche, où la pénétration d’eau favorise un court-circuit partiel. Par exemple, un incident a été enregistré lorsqu’un ver de terre s’est introduit le long du câblage, établissant une liaison conductrice entre phase et terre. Cette situation a engendré un courant de fuite détecté par l’interrupteur différentiel, qui s’est déclenché pour sécuriser l’installation.
Pour diagnostiquer ce type de défaut, on procède à des mesures ponctuelles en débranchant progressivement les éléments du circuit. À chaque déconnexion, une nouvelle mesure permet d’isoler la portion incriminée. Une fois localisée, la réparation peut consister en un remplacement du câble, une vérification des connecteurs ou un nettoyage complet.
Pour une méthode structurée :
- Coupez l’alimentation.
- Effectuez une mesure d’isolement globale à l’entrée du circuit.
- Déconnectez les points intermédiaires un à un et testez chaque segment.
- Ciblez la section montrant une résistance trop faible.
- Inspectez visuellement et procédez à la réparation ou au remplacement.
Si la découverte semble complexe ou risquée, il est conseillé de faire appel à un professionnel. La sécurité reste la priorité et l’expérience d’un électricien certifié aide à s’assurer de la conformité de l’intervention avec les normes en vigueur.
Les interventions correctives et réparations pour un défaut d’isolement

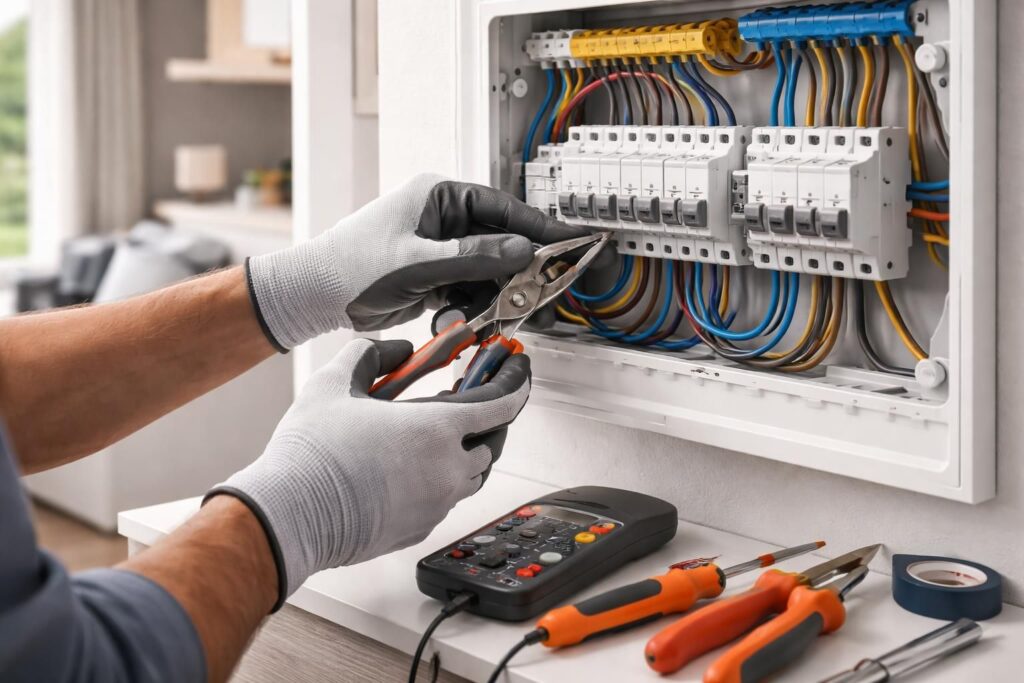

Une fois le défaut d’isolement identifié, il est impératif de procéder aux réparations adaptées pour garantir la sécurité électrique et la pérennité de l’installation. Selon la nature du défaut, plusieurs solutions existent, et leur choix dépend de la complexité et de l’accessibilité du défaut.
La réparation peut consister en :
- Le remplacement complet du câble défectueux, lorsque l’isolation est compromise sur une section importante.
- Le resserrage ou la substitution des connexions défectueuses dans les boîtes de dérivation ou prises.
- Le nettoyage et séchage minutieux des équipements exposés à l’humidité ou aux contaminants, afin de restaurer une bonne isolation.
- L’installation d’une protection supplémentaire, comme des interrupteurs différentiels supplémentaires ou relais différentiels, pour améliorer la sécurité et détecter plus finement les défauts.
À noter que selon les spécificités de l’installation, notamment si elle est récente ou conforme à la norme NF C 15-100, certaines réparations doivent être réalisées par un électricien qualifié pour assurer la conformité et la sécurité.
En termes financiers, le coût d’une intervention varie généralement entre 80 et 300 euros selon la nature de la panne et le temps nécessaire au diagnostic. Il est toujours judicieux de comparer plusieurs devis avant de se lancer dans une réparation majeure.
En complément, il est vivement conseillé d’effectuer une maintenance préventive régulière comprenant un contrôle périodique de la résistance d’isolement, une vérification des dispositifs différentiels, et une inspection générale du tableau électrique. Cette routine permet de détecter précocement des signes de dégradation avant qu’ils n’évoluent en pannes critiques.
Prévention et sécurité : le rôle crucial des dispositifs différentiels et conseils pratiques
Dans la sécurisation d’une installation électrique, le rôle des dispositifs différentiels, également appelés interrupteurs différentiels, est fondamental. Ils détectent instantanément les fuites de courant vers la terre électrique et ouvrent le circuit pour éviter un choc électrique. Cette protection s’avère indispensable dans toute habitation moderne.
Cependant, le seul différentiel ne suffit pas. Il doit impérativement être associé à un conducteur de protection vert/jaune, garantissant la liaison équipotentielle et permettant le bon acheminement du courant de fuite vers la terre. Cette association élémentaire est exigée par la norme NF C 15-100, garantissant une protection optimale.
Pour maintenir cette protection efficace, voici quelques conseils :
- Effectuez des tests réguliers sur les interrupteurs différentiels en appuyant sur le bouton « test » (T) du dispositif pour vérifier leur déclenchement.
- Vérifiez périodiquement l’état des câbles, prises et boîtiers pour détecter toute trace d’usure, corrosion ou humidité.
- Ne négligez jamais les déclenchements intempestifs du disjoncteur : ils indiquent souvent un problème d’isolement en cours.
- Respectez scrupuleusement les règles de la norme électrique, notamment le câblage et la section des conducteurs.
- Soyez rigoureux sur l’usage des équipements certifiés conformes et n’hésitez pas à consulter un électricien pour tous travaux d’envergure.
Enfin, pour approfondir la compréhension de la protection électrique, consulter un guide spécialisé comme celui disponible sur la détection des défauts d’isolement dans la maison est une excellente démarche.
Qu’est-ce qu’un défaut d’isolement ?
Le défaut d’isolement désigne une défaillance de l’isolation électrique entre deux conducteurs, ce qui provoque une fuite de courant dangereuse pouvant entraîner des courts-circuits ou des électrocutions.
Comment mesurer un défaut d’isolement chez soi ?
L’usage d’un mégohmmètre est recommandé pour cette mesure, en réalisant des tests hors tension entre phase et terre ou neutre et terre. Toutefois, il est important de couper l’alimentation et de débrancher les appareils connectés avant le test.
Quand faut-il faire appel à un électricien ?
Il est conseillé de solliciter un professionnel lorsqu’il est difficile de localiser le défaut, que le circuit est complexe, ou que vous n’avez pas les compétences ou outils nécessaires. Les interventions sur réseau sous tension ou en présence de fortes tensions doivent toujours être assurées par un électricien qualifié.
Quels sont les risques du défaut d’isolement ?
Un défaut d’isolement peut causer des risques d’électrocution, d’incendie, des coupures de courant intempestives et une dégradation prématurée de l’installation électrique.
Comment prévenir les défauts d’isolement ?
Une maintenance régulière incluant des mesures de résistance, un contrôle des dispositifs différentiels et un respect rigoureux des normes NF C 15-100 assure une prévention efficace.
