En bref :
- Un défaut d’isolement correspond à une rupture de la résistance isolante entre les conducteurs électriques et la terre, créant un risque de fuite de courant et de dysfonctionnement des équipements en maison.
- La détection s’effectue à l’aide d’un testeur d’isolement professionnel qui mesure la résistance entre les parties actives et la terre, suivant les normes NF C 15-100.
- Un défaut d’isolement peut provenir de câbles endommagés, de composants défectueux ou d’une mauvaise connexion, et se manifeste souvent par le déclenchement d’un interrupteur différentiel.
- La réparation exige prudence et expertise : les réparations sur l’installation électrique doivent être réalisées par un électricien qualifié.
- Des contrôles réguliers et un entretien adapté sont essentiels pour prévenir les défauts d’isolement et garantir la sécurité électrique d’une maison.
Comprendre le défaut d’isolement : principes et risques pour votre maison
Le défaut d’isolement est une notion fondamentale en électricité domestique, liée à la sécurité et au bon fonctionnement de votre installation électrique. Il se produit lorsque l’isolement électrique entre un conducteur actif (phase ou neutre) et une partie conductrice reliée à la terre est rompu. Cela signifie que le courant électrique, au lieu de circuler uniquement dans les fils prévus à cet effet, peut fuir vers la masse, potentiellement à travers des parties métalliques accessibles.
Techniquement, l’isolement est caractérisé par une résistance électrique très élevée entre les conducteurs actifs et la terre. Selon la loi d’Ohm, la résistance (R) est égale à la tension (U) divisée par le courant (I). Un isolement parfait implique une résistance « infinie », donc un courant nul. Lorsqu’un défaut se crée, cette résistance diminue, autorisant un passage non désiré de courant.
Ce problème est particulièrement important en maison, car un défaut d’isolement augmente le risque d’électrocution et d’incendie. En effet, une fuite vers la terre peut faire déclencher votre interrupteur différentiel, un dispositif essentiel qui coupe l’alimentation en cas de défaut de fuite de courant. En l’absence de protection, la fuite peut traverser une personne en contact avec un élément métallique, créant un risque mortel.
La norme NF C 15-100, qui définit les exigences minimales pour les installations électriques en résidentiel en France, impose des valeurs précises de résistance d’isolement selon la tension et le type d’installation. Respecter ces normes est essentiel pour une maison sécurisée et conforme à la réglementation.
Voici un tableau présentant les valeurs minimales de résistance d’isolement selon la tension nominale :
| Tension nominale du circuit (V) | Tension d’essai en courant continu (V) | Résistance d’isolement minimale (kΩ) |
|---|---|---|
| TBT, par un transformateur de sécurité | 250 | ≥ 250 |
| ≤ 500 V | 500 | ≥ 500 |
| Entre 500 V et 1000 V | 1000 | ≥ 1000 |
Cette exigence assure que la résistance est suffisamment élevée pour garantir une absence de fuite dans des conditions normales d’utilisation.
Techniques de détection du défaut d’isolement dans une maison

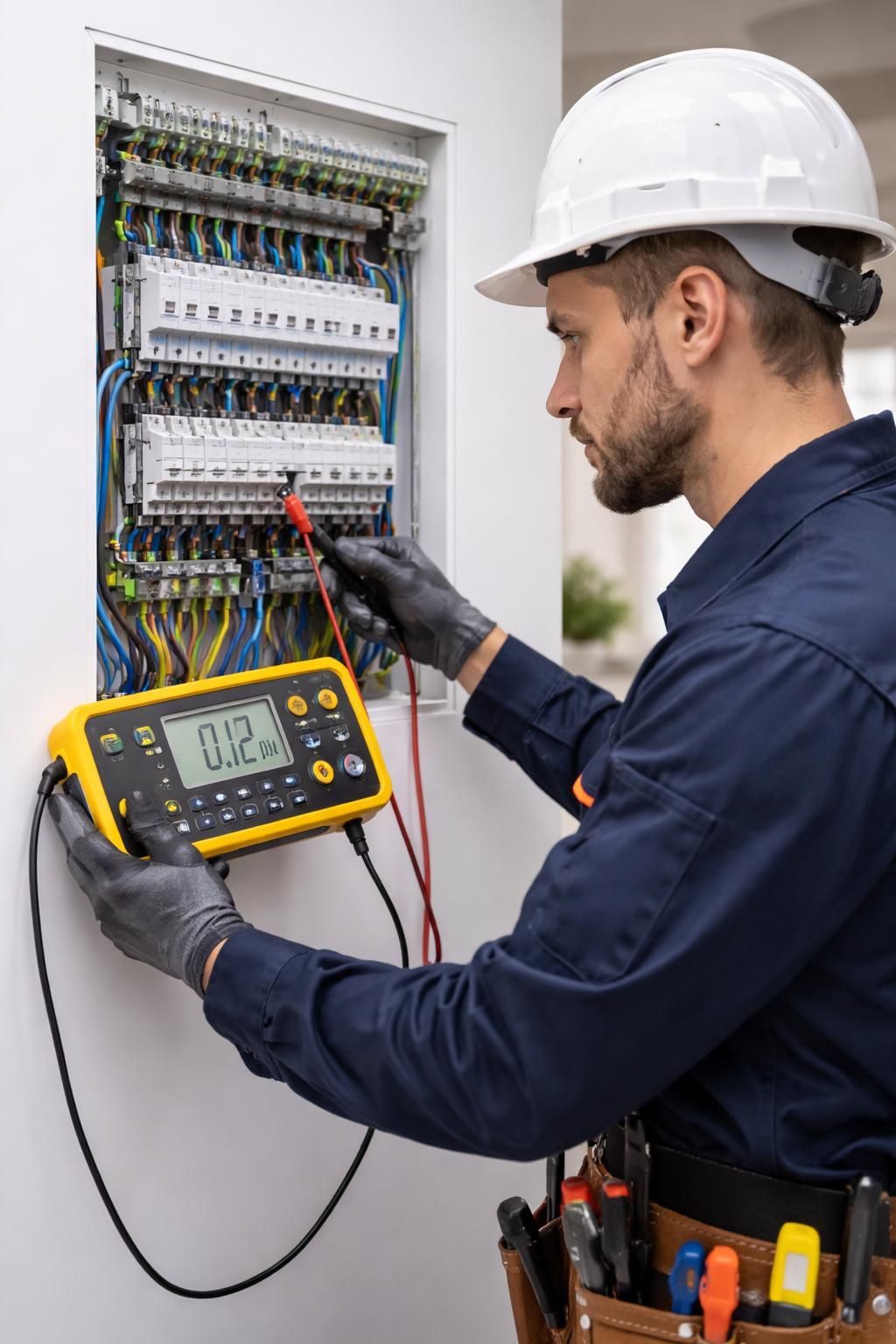

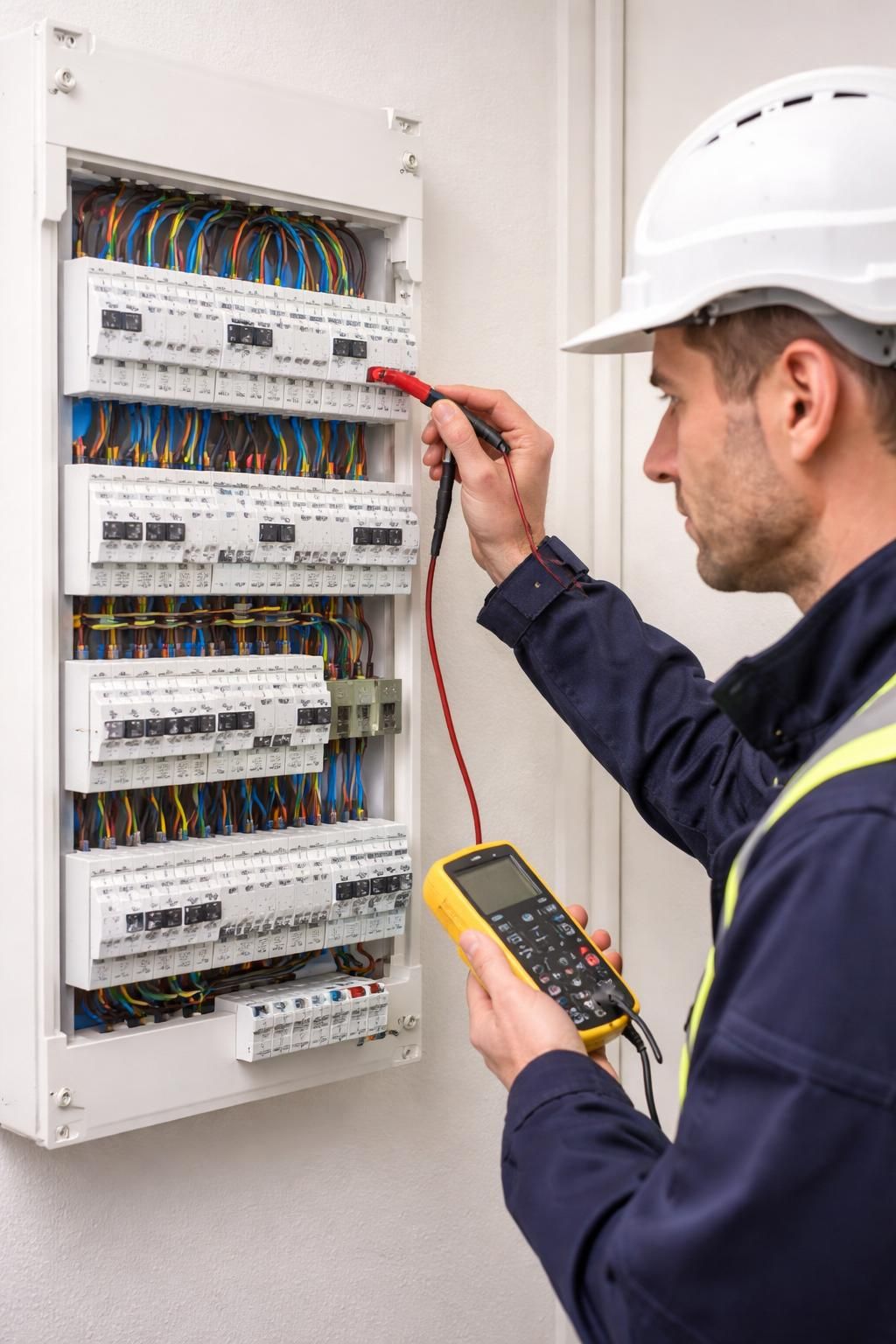

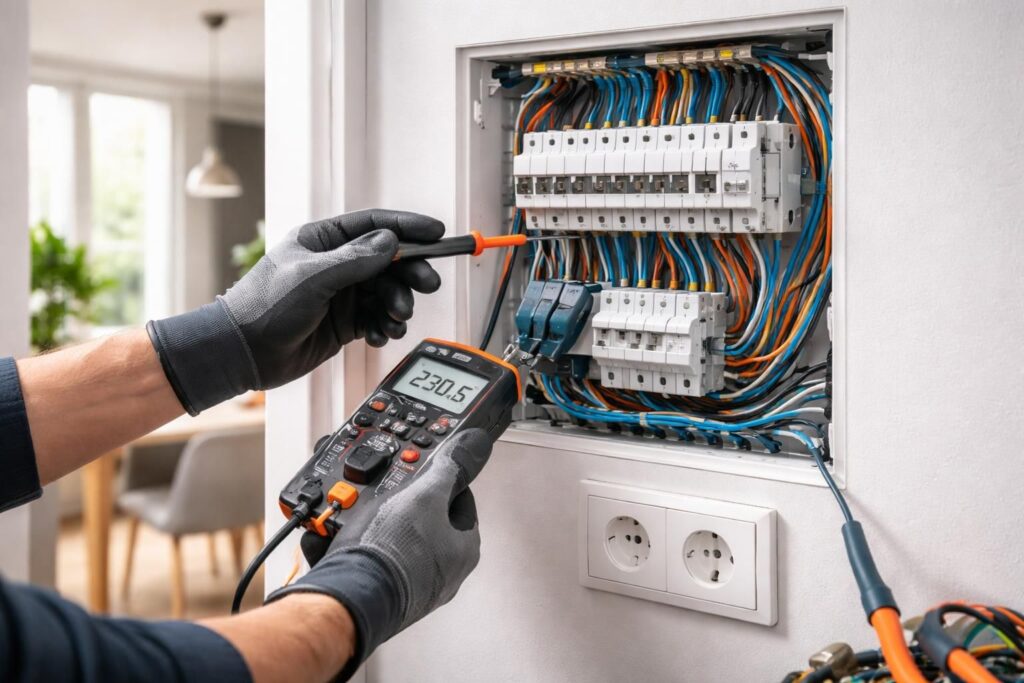

La détection d’un défaut d’isolement dans une maison implique plusieurs étapes, appuyées par l’usage d’outils adaptés et la compréhension des symptômes. Le test d’isolement se réalise idéalement avec un testeur d’isolement ou mégohmmètre, capable de mesurer la résistance entre chaque conducteur actif et la terre sans ambiguïté.
Le processus se déroule ainsi :
- Déconnexion de tous les appareils électriques pour garantir une mesure propre.
- Vérification de la bonne connexion à la terre de l’installation conforme aux normes.
- Mesure de la résistance d’isolement en appliquant la tension de test recommandée, souvent 500 V en résidentiel.
- Analyse des résultats : une résistance inférieur aux valeurs réglementaires signale un défaut.
Par exemple, dans le cas d’une machine à laver provoquant le déclenchement régulier de l’interrupteur différentiel, un test ciblé consiste à mesurer la résistance entre la phase ou neutre et la carcasse métallique de l’appareil. Une valeur basse indique une fuite interne confirmée.
Il est important de noter que toutes les installations ne nécessitent pas ce test : les circuits de très basse tension ou les installations de contrôle et mesure peuvent être exemptées, conformément à la NF C 15-100. Cependant, le contrôle d’isolement reste une étape clé lors des inspections périodiques obligatoires.
Pour détecter efficacement un défaut d’isolement, il est recommandé de :
- Utiliser un appareil parfaitement calibré pour éviter les fausses mesures.
- Repérer les circuits posant problème en mesurant les résistances de façon segmentée.
- Coupler la mesure avec un examen visuel pour détecter des isolations détériorées, des câbles abîmés ou des traces d’humidité.
- En cas de doute, faire appel à un électricien professionnel, surtout pour un diagnostic précis ou complexe.
Étapes pratiques de réparation d’un défaut d’isolement dans la maison
Une fois le défaut d’isolement localisé, la réparation doit être effectuée avec rigueur et prudence. Trois causes principales sont fréquemment rencontrées :
- Câblage endommagé : un câble dont l’isolation est endommagée offre un chemin de fuite vers la terre.
- Composants défectueux, comme un appareil électroménager ou un élément du tableau électrique.
- Connexions lâches ou oxydées provoquant contacts intempestifs entre conducteurs.
Selon la cause, voici les solutions adaptées :
Remplacement ou réparation des câbles isolants
Si l’isolement est rompu au niveau du câble, le remplacement est la méthode la plus sûre. Les nouveaux câbles doivent être conformes aux normes et adaptés à la tension du circuit. Ne jamais utiliser des câbles abîmés, même partiellement, sous peine d’aggraver le problème.
Remplacement des composants électriques
Un composant ayant subi un défaut d’isolement, comme une machine à laver défectueuse, doit être réparé ou remplacé. Par exemple, si la mesure révèle un défaut sur la carcasse d’un appareil, il faut envisager une réparation par un professionnel ou le changement de l’équipement.
Vérification et serrage des connexions
Les défauts d’isolement peuvent survenir suite à des connexions mal serrées. Un contrôle minutieux des bornes, vis et dominos est nécessaire. Un mauvais contact peut créer des micro-fuites de courant propices à l’apparition de défauts.
Enfin, après toute intervention, le circuit doit être testé à nouveau pour confirmer la disparition du défaut. Le contrôle final est essentiel pour garantir la sécurité et la conformité à la réglementation électrique.
Pour des raisons de sécurité et de conformité, la réparation de défauts d’isolement, surtout quand elle implique des interventions internes au tableau ou sur des câbles noyés, doit être confiée à un électricien qualifié. Cette précaution évite les risques d’accidents et garantit le respect des prescriptions de la norme NF C 15-100.
Contrôles réguliers et prévention des défauts d’isolement sur le long terme
La meilleure méthode pour éviter les désagréments et dangers liés aux défauts d’isolement est d’adopter une démarche de prévention régulière. Pour cela, plusieurs bonnes pratiques sont à adopter :
- Planifier des contrôles d’isolement réguliers avec un appareil approprié pour détecter des signes d’usure ou de dégradation avant qu’un défaut ne survienne.
- Surveiller visuellement l’état du câblage et des composants, en particulier dans les locaux humides ou sujets aux variations de température, où l’humidité peut accélérer la dégradation des matériaux isolants.
- Maintenir une installation propre, en évitant l’accumulation de poussière ou de saleté, ainsi que la présence d’humidité autour des points sensibles.
- Assurer une bonne ventilation et isolation thermique pour prévenir la condensation, qui est un facteur aggravant des défauts d’isolement, notamment dans les zones sujettes aux ponts thermiques.
- Utiliser exclusivement des matériaux isolants certifiés dont la qualité et la résistance sont garanties selon les normes en vigueur.
Le diagnostic énergétique global de la maison intègre désormais de plus en plus l’évaluation de la qualité des isolations électriques et thermiques. La prévention des fuites d’air et des ponts thermiques participe à la pérennité des installations électriques, car une bonne isolation thermique limite l’humidité et réduit les risques d’altération des isolants.
Ces mesures permettent non seulement d’assurer la sécurité des occupants mais également d’optimiser la durée de vie des équipements électriques, évitant ainsi des coûts de réparation importants.
Comprendre l’importance des normes électriques dans la détection et réparation d’un défaut d’isolement
Les normes électriques, notamment la NF C 15-100, constituent la référence indispensable pour toute intervention sur le système électrique d’une maison. Elles définissent les seuils de résistance d’isolement à respecter, les méthodes de contrôle et les conditions d’installation des composants.
Respecter ces normes garantit :
- La sécurité des personnes, en réduisant le risque d’électrocution.
- La protection des biens, en évitant les incendies liés à des défauts électriques.
- La conformité vis-à-vis des exigences réglementaires facilitant les assurances et la vente future du bien immobilier.
Pour valider la conformité d’une installation, il est souvent nécessaire de réaliser un contrôle complet avec un professionnel agréé. Ce contrôle comprend la mesure de la résistance d’isolement et la vérification du déclenchement des dispositifs différentiels, parmi d’autres tests.
Ne pas respecter ces normes expose la maison à des risques élevés, ainsi qu’à des sanctions en cas de contrôle officiel. Il est donc essentiel de privilégier les compétences d’un électricien certifié pour toute détection et réparation d’un défaut d’isolement. Cette précaution assure non seulement la sécurité mais aussi la durabilité de votre installation électrique.
Qu’est-ce qu’un défaut d’isolement ?
Un défaut d’isolement est une baisse anormale de la résistance électrique entre un conducteur actif et la terre, provoquant une fuite de courant et un risque d’accident électrique.
Comment détecter un défaut d’isolement dans une maison ?
La détection se fait principalement avec un testeur d’isolement qui mesure la résistance entre les conducteurs actifs et la terre, complété par une inspection visuelle.
Puis-je réparer seul un défaut d’isolement ?
La réparation d’un défaut d’isolement doit être réalisée par un électricien qualifié afin d’assurer la sécurité et le respect des normes en vigueur.
Quelles sont les valeurs minimales de résistance d’isolement à respecter ?
Les valeurs minimales dépendent de la tension nominale du circuit, généralement entre 250 kΩ et 1000 kΩ, conformément à la norme NF C 15-100.
Comment prévenir les défauts d’isolement ?
Il faut réaliser des contrôles réguliers, entretenir l’installation, éviter l’humidité et utiliser des matériaux isolants certifiés.
