Identifier les enjeux du remplacement d’un ancien tableau électrique en 2026
Le tableau électrique est le cœur de toute installation électrique domestique. Lorsqu’il est ancien, il ne répond plus nécessairement aux exigences actuelles de sécurité et de conformité électrique, notamment celles définies par la norme NF C 15-100. Remplacer un ancien tableau électrique devient alors essentiel, non seulement pour garantir la protection contre les risques électriques, mais aussi pour améliorer le confort et la gestion de l’électricité dans votre logement.

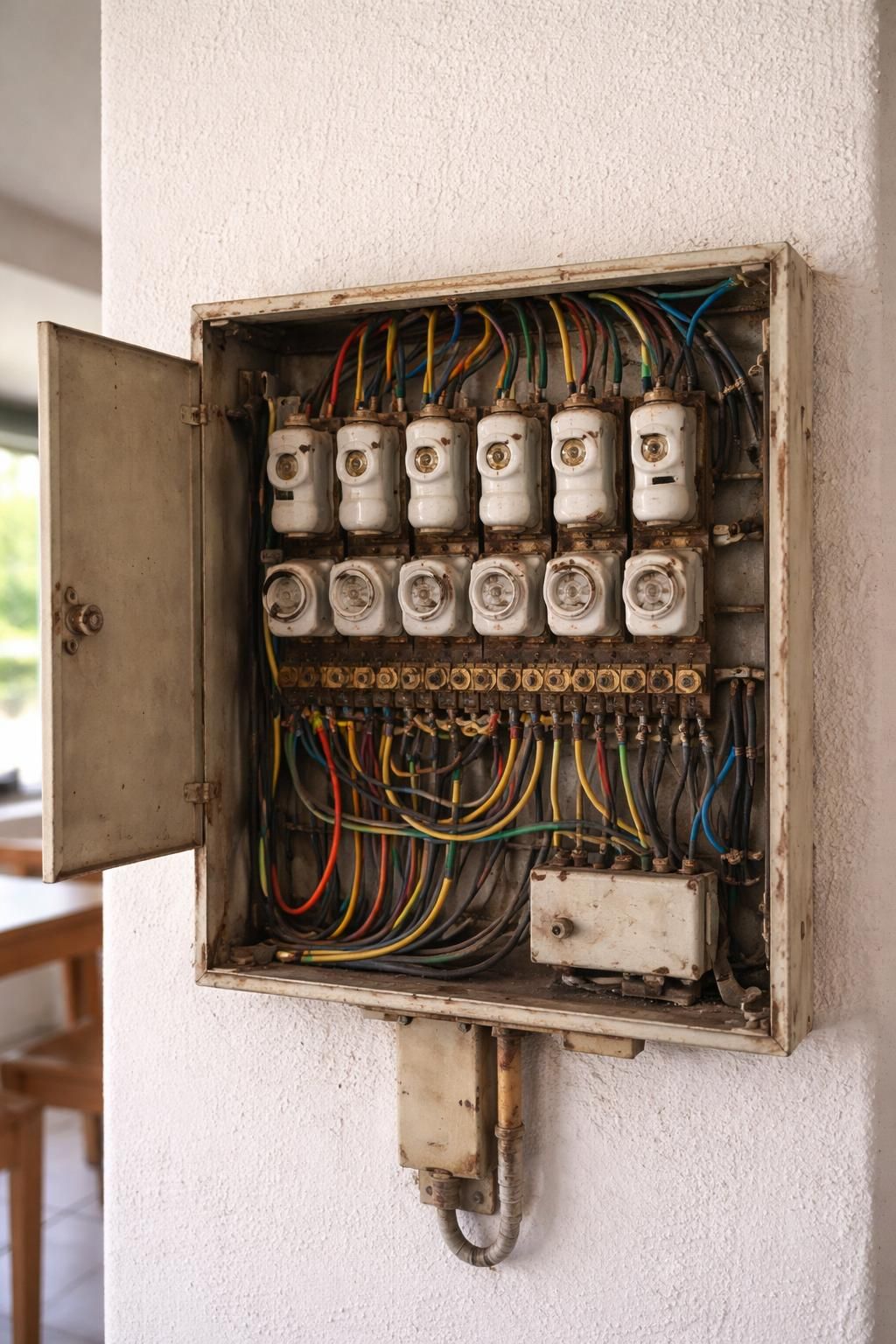

Les tableaux électriques des années 1970, souvent équipés de dispositifs comme les fusibles unipolaires ou sans interrupteurs différentiels 30mA, ne correspondent plus aux normes électriques 2026. Ces derniers assurent pourtant un rôle primordial dans la protection des personnes contre les électrocutions et des biens contre les risques d’incendies. Par exemple, un tableau vétuste avec fusibles n’assure qu’une coupure sur la phase, laissant ainsi le neutre sans protection, ce qui est non conforme aujourd’hui.
Un diagnostic électrique préalable est indispensable pour évaluer l’état réel de votre tableau. Ce diagnostic permettra de déceler les éléments obsolètes ou défaillants, tels que l’absence de dispositif différentiel, le vieillissement des fils électriques, ou encore une installation qui n’a jamais fait l’objet d’une mise à jour depuis plusieurs décennies. Ce contrôle s’inscrit dans une démarche responsable visant à prévenir les pannes et incidents liés à une installation vétuste. Dans certains cas, comme une installation triphasée devenue inutile, un passage en monophasé peut être envisagé pour simplifier le système et réduire les coûts liés au tableau.
En matière de sécurité électrique, il faut savoir que les normes électriques 2026 imposent désormais la présence d’interrupteurs différentiels à haute sensibilité (30mA) pour les circuits domestiques. Leur rôle est d’interrompre rapidement l’alimentation en cas de courant de fuite, évitant ainsi les chocs électriques graves. Un ancien tableau sans cette protection n’offre donc pas la garantie nécessaire. Le remplacement est alors recommandé pour assurer la conformité électrique, ce qui est obligatoire en cas de vente immobilière ou de rénovation importante.
Pour ceux qui souhaitent mieux comprendre la différence entre un ancien tableau et un coffret électrique moderne, des ressources spécialisées comme cette présentation détaillée fournissent des explications accessibles. Cela permet de clarifier la complexité des notions et d’anticiper les travaux de mise en conformité.
Ainsi, la décision de remplacer un tableau électrique ancien repose sur plusieurs critères : état du matériel, respect de la norme NF C 15-100, optimisation de l’installation électrique, et sécurité renforcée. Un travail méthodique permet d’aborder ce projet en toute sérénité, avec le soutien d’un professionnel qualifié qui garantit un résultat conforme et durable.
Les étapes détaillées du remplacement d’un tableau électrique ancien sécurisé
Remplacer un tableau électrique ancien nécessite un protocole précis pour assurer la sécurité électrique au cours des travaux. Chaque étape doit être suivie avec attention, en respectant les règles en vigueur et en utilisant le matériel approprié.
Analyse approfondie de l’installation existante
La première phase consiste en un diagnostic minutieux du tableau ancien. Cela implique notamment :
- Compter le nombre de circuits protégés et identifier le matériel de protection (fusibles, disjoncteurs unipolaires, absence d’interrupteur différentiel).
- Contrôler la présence de neutres communs sur des barrettes et examiner l’état des fils électriques (absence de cuivre apparent, usure, oxydation).
- Reporter l’association phase/neutre de chaque circuit, étape indispensable pour éviter les déclenchements intempestifs d’interrupteurs différentiels dans la nouvelle installation.
Cette démarche vous permet de planifier la commande du matériel adapté : disjoncteurs divisionnaires bipolaires (pour couper phase et neutre simultanément), interrupteurs différentiels 30mA, peignes de raccordement, barrettes de terre nouvelles. Dans le cadre d’une alimentation triphasée, il est également souhaitable de vérifier la nécessité de maintenir ce mode d’alimentation ou de passer en monophasé.
Déconnexion et sécurité pendant le remplacement
Avant toute intervention, la sécurité est primordiale. Il faut impérativement :
- Couper l’alimentation générale au niveau du disjoncteur de branchement.
- Vérifier l’absence de tension avec un multimètre ou un détecteur de phase fiable.
- Déconnecter l’alimentation du tableau et retirer les peignes électriques.
- Installer un coffret de chantier temporaire relié au disjoncteur général pour assurer l’alimentation de secours si nécessaire.
L’organisation des fils au tableau ancien doit aussi être soignée. Il est conseillé d’identifier chaque fil avec du scotch d’électricien et un stylo indélébile pour assurer une reconnexion correcte. Cela évite bien des erreurs de câblage lors du montage du nouveau tableau.

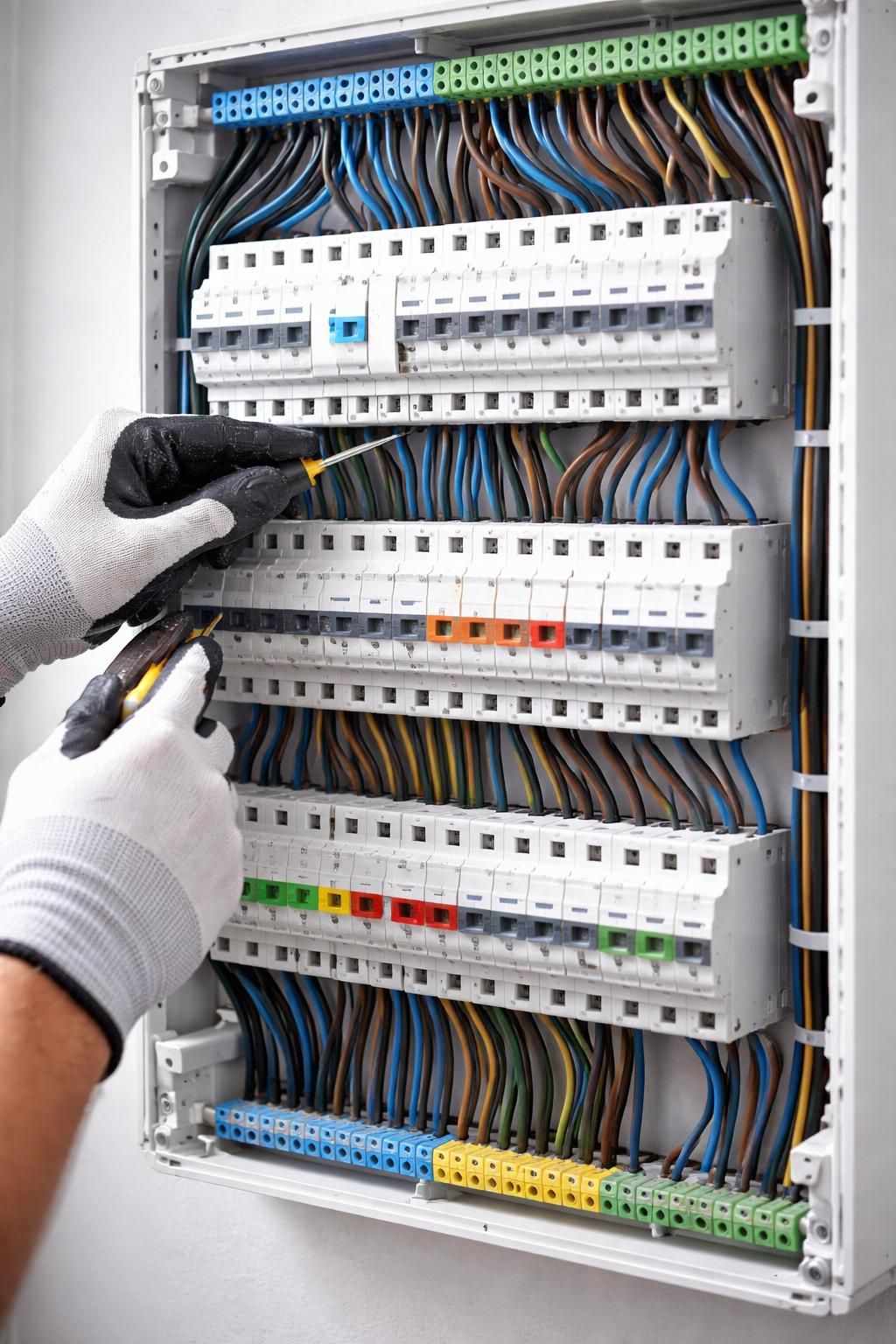

Fixation et câblage du nouveau tableau électrique
Une fois que l’ancien tableau est démonté, il faut fixer le nouveau coffret. Le choix doit prendre en compte la taille suffisante pour accueillir tous les modules et autoriser des extensions futures. Les dimensions standards vont de 12 à 36 modules, selon le nombre de circuits. Pour vous aider, le guide complet sur le dimensionnement d’un tableau électrique précise bien ces aspects.
Le câblage du tableau suit une logique rigoureuse :
- Connexion des barrettes de terre et neutre avec un cable de bonne section.
- Mise en place des interrupteurs différentiels en tête de chaque rangée.
- Branchement des disjoncteurs divisionnaires adaptés à chaque circuit identifié.
- Respect des associations phase/neutre pour éviter les dysfonctionnements des protections différentielles.
Durant cette étape, le rangement des fils est essentiel pour que le tableau reste clair et facile à entretenir. Chaque disjoncteur doit être repéré précisément, facilitant l’identification en cas de problème ou de maintenance ultérieure.
Choix des composants pour une installation électrique conforme et performante en 2026
Le remplacement d’un tableau électrique ancien ne consiste pas uniquement à changer le coffret : le choix des composants est fondamental pour la sécurité électrique et la pérennité du système.
Les interrupteurs différentiels : première ligne de défense
Le rôle de l’interrupteur différentiel 30mA est de protéger les personnes contre les risques d’électrocution. Depuis la généralisation de la norme NF C 15-100, tous les circuits doivent impérativement en être équipés. En 2026, cette protection se décline en plusieurs types, principalement :
- Type AC : protège contre les défauts à courant alternatif
- Type A : plus performant, protège aussi contre certains courants continus résiduels, recommandé pour les installations comportant des prises chargeurs modernes et des appareils électroniques.
- Type F et B : adaptés aux installations avec équipements spécifiques tels que pompes à chaleur ou photovoltaïque.
Pour un usage domestique courant, un interrupteur différentiel de type A est souvent conseillé pour son efficacité et compatibilité.
Disjoncteurs divisionnaires : dimensionnement et fonctions
Chaque circuit doit être protégé par un disjoncteur qui protège à la fois la phase et le neutre. Le dimensionnement est choisi en fonction de la section du câble et du type d’usage :
| Section de câble (mm²) | Type de circuit | Courant assigné du disjoncteur (A) |
|---|---|---|
| 1,5 | Éclairage | 10 |
| 2,5 | Prises de courant et circuits généraux | 16 |
| 4 | Prises spécialisées (cuisinière, lave-linge) | 20 à 32 |
Le choix du disjoncteur influence directement la protection contre les surcharges et les courts-circuits. Il est alors recommandé de choisir des marques reconnues telles que Legrand, Schneider ou Hager qui offrent une qualité et une robustesse supérieures aussi bien pour les performances que pour la sécurité. L’électricien est le mieux placé pour valider ce dimensionnement selon l’usage et les normes en vigueur.
Accessoires et modules complémentaires
Pour améliorer la qualité et la facilité d’entretien du tableau, certains accessoires sont vivement conseillés :
- Peignes de raccordement pour une distribution propre et fiable des alimentations.
- Contacteurs et modules journaliers pour la gestion des circuits spécifiques tels que le chauffage ou l’éclairage extérieur.
- Obturateurs modulaires pour sécuriser les emplacements non utilisés et prévenir les risques de court-circuit.
Le recours à des tableaux pré-câblés peut aussi faciliter la rénovation tout en respectant la norme électrique. Vous trouverez plus d’informations utiles dans cet article complet qui offre un panorama des solutions existantes adaptées aux besoins des particuliers.
Les précautions indispensables et les erreurs à éviter lors du remplacement d’un ancien tableau
Bien que le remplacement d’un tableau électrique puisse parfois sembler accessible, il convient de toujours garder en tête les impératifs de sécurité électrique. Une intervention mal conduite peut avoir des conséquences graves, augmentant les risques d’incendies ou d’électrocutions.
Pourquoi faire appel à un électricien qualifié ?
Tout d’abord, les travaux électriques doivent impérativement être réalisés hors tension et selon les prescriptions de la norme NF C 15-100. Seul un professionnel qualifié dispose des connaissances techniques et des outils adaptés pour :
- Effectuer un diagnostic électrique complet en toute sécurité.
- Dimensionner correctement le tableau et ses protections.
- Garantir la conformité électrique totale, notamment le contrôle de la mise à la terre et des connexions.
- Intervenir efficacement en cas de complexités particulières, comme un passage du triphasé au monophasé.
Outre la sécurité, le matériel devra être choisi avec soin pour optimiser la durabilité et la facilité d’évolution de votre installation électrique. Le prix d’un remplacement complet réalisé par un professionnel varie généralement entre 600 et 1 200 euros, selon la taille et la complexité du tableau, ainsi que les composants choisis.
Les pièges fréquents à éviter
Voici une liste des erreurs à prévenir qui pourraient compromettre la sécurité et la fonctionnalité de votre installation :
- Ne pas couper la puissance au disjoncteur principal avant de commencer les travaux.
- Omettre d’identifier clairement les circuits avant débranchement.
- Confondre ou inverser des fils phase et neutre, déclenchant les interrupteurs différentiels.
- Utiliser des disjoncteurs mal adaptés à la section des fils.
- Ignorer la mise à la terre ou sa vérification préalable.
- Laisser des fils abîmés non remplacés, risquant des défauts de contact ou surchauffe.
Pour compléter vos connaissances sur ces risques, il est conseillé de consulter des sources telles que les signes d’une installation électrique dangereuse. Elles permettent de repérer rapidement les anomalies avant de procéder au remplacement du tableau.
Coût et comparaison des principales marques pour un remplacement de tableau électrique en 2026
Le coût est souvent un facteur déterminant lors du remplacement d’un tableau électrique ancien. Il comprend généralement :
- Le prix du tableau électrique lui-même avec les accessoires : entre 150 et 450 euros pour un tableau standard de 12 à 24 modules.
- Le coût des disjoncteurs et interrupteurs différentiels : chaque module varie entre 10 et 50 euros selon les marques et spécifications.
- La main d’œuvre pour l’installation réalisée par un électricien professionnel, incluant démontage, câblage, tests et mise en conformité.
Il est important de noter qu’un tableau surdimensionné ou au contraire trop petit engendrera des coûts inutiles ou des contraintes futures. L’utilisation d’outils et d’articles spécialisés comme ceux présentés dans ce guide sur le nombre de rangées dans un tableau électrique peut aider à éviter ces erreurs en anticipant la taille adaptée.
En ce qui concerne les marques :
| Marque | Qualité | Gamme de prix | Atouts | Inconvénients |
|---|---|---|---|---|
| Legrand | Excellente | Moyenne à élevée | Fiabilité, accessoires complets, facilité de câblage | Prix parfois plus élevé |
| Schneider | Très bonne | Variable selon gammes | Technologie avancée, modules modernes, large choix | Coût parfois élevé pour certains modules |
| Hager | Bonne | Abordable à moyenne | Bon rapport qualité-prix, simplicité d’installation | Connecteurs parfois moins robustes |
| Gewiss | Correcte | Budget | Prix attractif, disponibilité | Fiabilité connectique parfois discutée |
La sélection dépendra bien sûr de votre budget, de la complexité de l’installation et des besoins spécifiques de votre foyer. Legrand domine souvent par son expérience et la qualité perçue, mais les autres marques offrent aussi des solutions fiables. Quel que soit votre choix, il est recommandé de s’appuyer sur les conseils d’un professionnel afin de garantir la sécurité et la conformité de votre installation électrique.
