Le rôle fondamental du nombre de rangées dans un tableau électrique domestique
Le tableau électrique représente le cœur de toute installation électrique résidentielle. Sa conception doit être rigoureuse afin d’assurer une distribution efficace et sécurisée de l’électricité dans l’habitation. Un élément clé de cette conception réside dans le choix du nombre de rangées, qui conditionne la capacité du tableau électrique à accueillir les protections nécessaires.

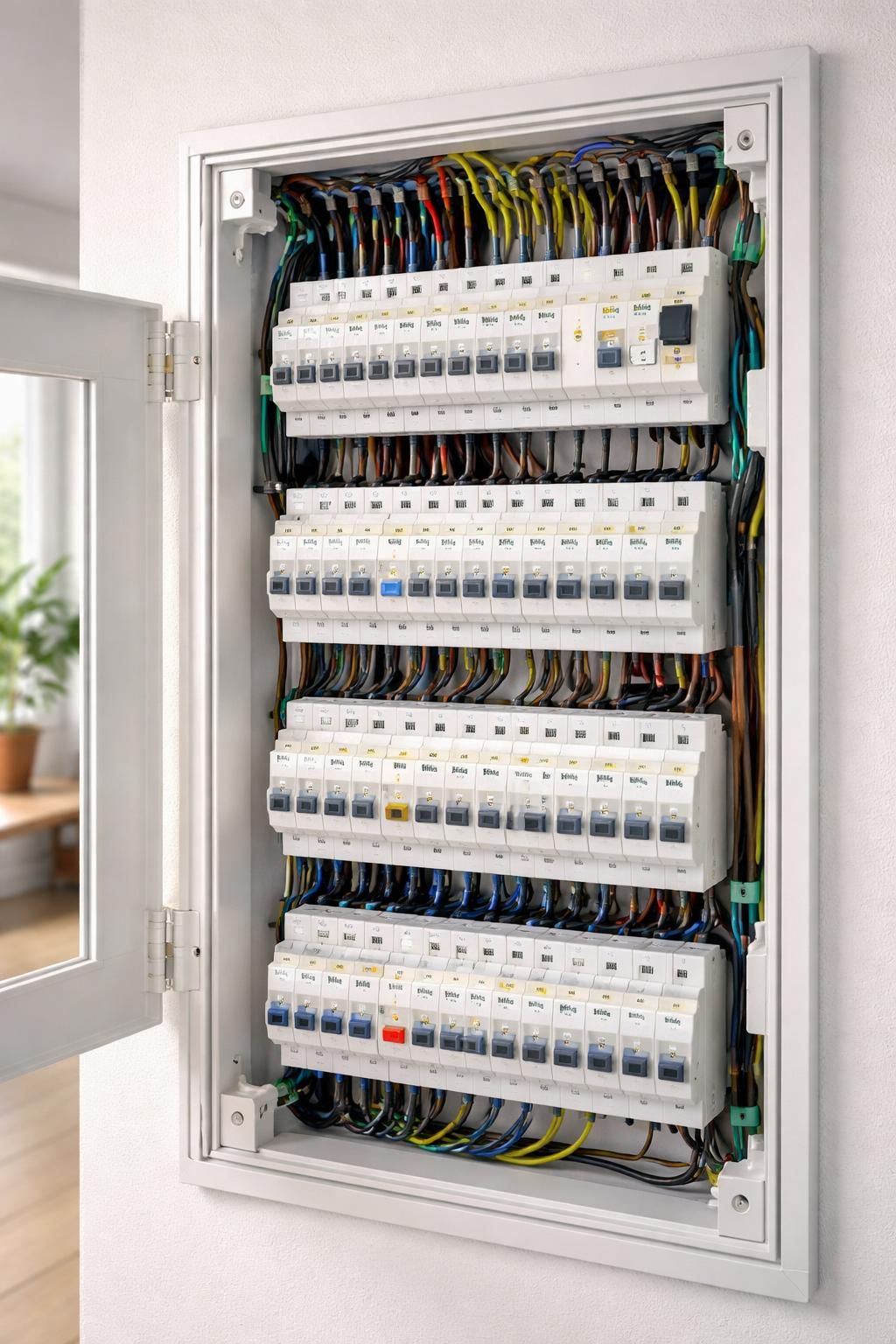

Chaque rangée dans un tableau électrique se compose d’un certain nombre de modules destinés à recevoir divers dispositifs de protection et de commande. La norme NF C 15-100 définit précisément les critères que ces rangées doivent respecter pour garantir une sécurité optimale et une organisation claire. Comprendre la pertinence du nombre de rangées permet de mieux anticiper les besoins actuels et futurs de votre installation.
En pratique, le nombre de rangées dans un tableau électrique dépend de la taille du logement, du nombre de circuits électriques, et de la diversité des usages (chauffage, électroménager, éclairage, domotique). Une maison neuve de taille moyenne, par exemple, nécessitera généralement un tableau à deux ou trois rangées. Ce paramètre conditionne donc la flexibilité du tableau pour intégrer de futurs équipements, tout en respectant les règles strictes de sécurité électrique.
Un tableau mal dimensionné, avec un nombre insuffisant de rangées, peut rapidement s’avérer problématique : encombrement excessif des modules, difficulté à identifier les circuits, voire impossibilité d’ajouter de nouvelles protections. Cependant, un tableau surdimensionné peut également représenter un investissement inutilement élevé, doublé d’une complexité accrue pour l’utilisateur. C’est pourquoi il est essentiel d’équilibrer le dimensionnement du tableau électrique grâce à une évaluation précise de vos besoins.
Enfin, la répartition des disjoncteurs sur les rangées ne doit pas être laissée au hasard. Chaque rangée sera généralement protégée par un disjoncteur différentiel 30 mA, qui assure une coupure rapide en cas de défaut d’isolement. La gestion appropriée du nombre de rangées permet ainsi de garantir cette protection différentielle, tout en facilitant le rangement des câbles et l’approche en cas d’intervention.
Comment dimensionner le nombre de rangées : critères et normes électriques applicables
La norme NF C 15-100 constitue la référence en matière d’installation électrique domestique en France. Elle prescrit notamment les règles qui encadrent le dimensionnement du tableau électrique, en particulier le nombre maximal de modules par rangée et la capacité de protection différentielle.
Le nombre de rangées dépend avant tout du nombre total de modules nécessaires. Un module correspond à la largeur d’un disjoncteur ou d’un autre composant standardisé, la plupart mesurant une largeur d’un module (environ 18 mm). Traditionnellement, une rangée comprend 12 à 13 modules selon les modèles de tableaux choisis.
La norme précise que chaque disjoncteur différentiel (DDR) peut protéger au maximum 8 disjoncteurs divisionnaires. Par conséquent, si vous possédez un nombre important de circuits, vous devrez répartir ces derniers sur plusieurs rangées équipées d’un DDR dédié. Cette contrainte impose donc un minimum de rangées pour respecter la protection différentielle.
Par exemple, pour un logement équipé de 24 circuits électriques, on privilégiera un tableau de deux rangées de 12 modules, chacune protégée par un DDR 30 mA. Cette organisation facilitera la lecture du tableau et améliorera la sécurité électrique globale.
Le dimensionnement doit également prendre en compte :
- Les futures évolutions du logement (ajout d’appareils connectés, domotique, systèmes de chauffage ou de climatisation performants) ;
- La répartition des différents types de circuits (éclairage, prises, gros électroménager) pour éviter la surcharge sur un seul DDR ;
- Les modules complémentaires comme minuteries, contacteurs jour/nuit, délesteurs qui peuvent occuper des modules supplémentaires sur les rangées.
C’est donc une bonne pratique de prévoir une marge d’au moins 20 % d’espace libre sur chaque rangée pour les besoins futurs, faute de quoi un tableau nécessitera un remplacement complet ou l’ajout d’un second tableau, ce qui complique l’installation et augmente le coût global.
En raison de la complexité du dimensionnement, il est conseillé de faire appel à un électricien qualifié qui saura calculer précisément la capacité nécessaire en fonction de votre installation actuelle et de vos projets d’évolution, en respectant scrupuleusement les normes électriques.
Organisation et répartition des disjoncteurs sur les rangées : meilleures pratiques
La disposition des disjoncteurs sur les rangées d’un tableau obéit à des règles méthodiques permettant d’assurer une sécurité électrique optimale et un accès facile en cas de problème. Il ne s’agit pas seulement de remplir les modules, mais de structurer un rangement des câbles et composants réfléchis.
Chaque rangée doit débuter avec un dispositif différentiel 30 mA qui protège tous les disjoncteurs divisionnaires situés sur cette rangée. Le choix des disjoncteurs doit également prendre en compte leur ampérage, qui correspond à la charge maximale supportée par chaque circuit.
Pour bien organiser les rangées, voici une méthode recommandée :
- Répartition par usage et pièce : Il est judicieux de regrouper les circuits selon leur localisation ou usage. Par exemple, une rangée dédiée à la cuisine (prises spécifiques, électroménager), une autre pour la salle de bain (luminaires, chauffage), etc. Cela facilite les interventions ultérieures et contribue à une meilleure compréhension du tableau.
- Équilibrage des ampérages : Évitez de regrouper uniquement les circuits à forte puissance sur une même rangée afin de ne pas concentrer un encombrement électrique ou un risque de surcharge sur un seul DDR.
- Respect du nombre maximal par rangée : Ne dépassez jamais huit disjoncteurs protégés par un DDR selon la norme NF C 15-100. Si vous dépassez ce seuil, ajoutez une rangée supplémentaire avec son propre différentiel.
- Modules doubles et triples : Tenez compte que certains disjoncteurs (notamment pour les appareils triphasés ou certains contacteurs) occupent la place de deux ou trois modules. Adaptez donc la capacité de la rangée à ces particularités.
- Libérez de l’espace pour les ajouts futurs : Conservez toujours une marge de 20 % à 30 % d’espace libre pour pouvoir ajouter de nouveaux circuits sans devoir remplacer le tableau complet.
Une bonne organisation des rangées contribue également à une meilleure gestion des câbles à l’intérieur du tableau, évitant les nœuds et facilitant la maintenance. Le peigne d’alimentation, présent sur chaque rangée, permet de simplifier le câblage et d’assurer une distribution homogène de la tension aux différents disjoncteurs.
Le choix des marques est aussi à considérer : Legrand, Schneider, et Hager proposent des tableaux modulaires avec un grand choix de disjoncteurs différenciés par leur puissance, utilité, et performances de coupure. Ces fabricants sont reconnus pour la qualité et la conformité de leurs équipements aux normes en vigueur.
Pour approfondir la lecture et comprendre la disposition des composants dans un tableau électrique, vous pouvez consulter le guide complet consacrée à la réalisation d’un schéma électrique.
Les équipements indispensables sur chaque rangée pour une sécurité électrique optimale
Pour assurer une protection efficace des personnes et des installations, chaque rangée de tableau électrique doit intégrer certains composants essentiels. Le premier d’entre eux est le disjoncteur différentiel 30 mA, qui détecte toute fuite de courant à la terre et coupe immédiatement l’alimentation en cas de défaut. Ce dispositif est vital pour éviter les électrocutions et prévenir les départs d’incendie.
En complément, on trouve les disjoncteurs divisionnaires chargés de protéger individuellement chaque circuit. Leur ampérage doit être adapté à la charge électrique de la zone qu’ils commandent, comme le chauffage, le lave-linge, ou les prises d’une pièce spécifique.
Un parafoudre est également recommandé pour protéger l’installation en cas de surtension liée à la foudre ou à des perturbations sur le réseau électrique public. Son installation contribue à préserver vos appareils électroniques et électroménagers sensibles.
Enfin, certains modules optionnels peuvent venir compléter l’équipement des rangées :
- Minuteries et horloges pour gérer les éclairages automatiques ;
- Délesteurs qui permettent de réduire la puissance consommée en coupant automatiquement certains circuits en période de forte demande, très utile en hiver ;
- Contacteurs journaliers pour piloter des systèmes comme le chauffe-eau.
La présence de ces équipements dépendra du type d’installation et des besoins spécifiques du foyer. Leur intégration nécessite souvent un savoir-faire technique approfondi afin d’assurer leur bon fonctionnement et la conformité aux normes. Il est donc recommandé de solliciter un professionnel qualifié pour toute modification.
Le tableau ci-dessous illustre la composition type d’une rangée dans un tableau électrique domestique :
| Type de composant | Rôle | Norme associée |
|---|---|---|
| Disjoncteur différentiel 30 mA | Protection des personnes contre les défauts d’isolement | NF C 15-100 |
| Disjoncteurs divisionnaires | Protection individuelle des circuits électriques | NF C 15-100 |
| Parafoudre | Protection contre les surtensions | NF C 15-100 |
| Modules optionnels (délesteur, minuterie) | Gestion avancée et optimisation de la consommation | Selon spécifications |
Pour approfondir davantage la protection contre les surtensions, vous pouvez consulter cet article pratique sur la protection contre les surtensions électriques.
Le coût et les options de personnalisation en fonction du nombre de rangées
Le choix du nombre de rangées influe directement sur le coût total du tableau électrique, ainsi que sur les possibilités de personnalisation. Les tarifs des tableaux modulaires varient en fonction du fabricant, de la capacité en modules, et des options intégrées.
À titre indicatif, un tableau d’une rangée avec une capacité standard de 12 modules se situe généralement dans une fourchette de 50 à 120 euros selon les marques et la qualité. L’ajout de rangées supplémentaires augmente logiquement le prix, une configuration à trois rangées peut atteindre 200 à 400 euros. À cela s’ajoute le coût des disjoncteurs, différentiels et autres modules.
Legrand, Schneider et Hager sont les trois marques majoritaires sur le marché, reconnues pour la fiabilité et la conformité de leurs produits aux normes en vigueur. Chacune propose des solutions variées :
- Legrand : très répandu et apprécié pour son catalogue complet, ses composants faciles à installer et ses innovations pour le rangement des câbles;
- Schneider : privilégie la robustesse et la haute performance avec des solutions modulaires adaptées aux installations complexes ;
- Hager : offre un excellent compromis entre qualité, design et simplicité d’usage, idéal pour les rénovations ou les constructions neuves standardisées.
L’installation complète, y compris la pose, le câblage et les mises aux normes, est à confier à un électricien professionnel qualifié. Les tarifs d’installation peuvent varier fortement selon les régions et la complexité du chantier, mais une moyenne se situe entre 400 et 800 euros pour un tableau de deux rangées standard.
Il est important de rappeler que cette maitrise assure non seulement la conformité réglementaire mais aussi une sécurité maximale, notamment en cas d’interventions ultérieures.
