Normes et symboles indispensables pour lire un schéma électrique
La lecture d’un schéma électrique, spécifiquement pour un tableau électrique domestique, requiert avant tout une bonne maîtrise des normes et des symboles utilisés. Ces normes garantissent une uniformité qui facilite grandement la compréhension et la communication entre professionnels et particuliers. En France, la norme NF C 15-100, particulièrement mise à jour en 2024 pour une application obligatoire depuis septembre 2025, dicte précisément les exigences à respecter pour tout schéma électrique destiné aux installations domestiques. Il s’agit notamment d’identifier clairement chaque circuit, de détailler la nature et le calibre des protections telles que les disjoncteurs et interrupteurs différentiels, ainsi que de repérer les sections des conducteurs.
Outre la NF C 15-100, des normes internationales comme la DIN EN 60617 et DIN EN 81346-2 jouent un rôle central en définissant les symboles graphiques et le repérage des composants dans un schéma. Par exemple, le symbole « R » désigne une résistance, tandis que le « S » est utilisé pour un interrupteur. Ce langage universel permet à tout intervenant, même loin de chez vous, de comprendre rapidement la configuration électrique.
Pour valider un schéma conforme et sécurisant, il faut impérativement intégrer :
- Le compteur d’énergie, point d’origine du courant électrique;
- Les disjoncteurs divisionnaires qui protègent chaque circuit contre les surintensités;
- Les dispositifs différentiels permettant une détection fiable des défauts d’isolement;
- Les prises et interrupteurs correctement localisés suivant les règles de hauteur et d’implantation;
- La prise de terre et la liaison équipotentielle essentielle à la sécurité électrique.
Par exemple, un différentiel de type A est obligatoire pour les circuits alimentant des appareils à électronique complexe comme une plaque à induction ou une borne de recharge pour véhicule électrique, car il détecte les fuites de courant à composante continue que le différentiel de type AC ne saurait identifier. Ce respect scrupuleux des normes assure une protection efficace et prévient bon nombre d’incidents domestiques.
Enfin, une lecture efficace du schéma s’appuie sur la reconnaissance des symboles les plus courants. Le disjoncteur est représenté par un rectangle avec une manette, l’interrupteur par une petite ligne oblique, tandis que les prises de courant adoptent la forme d’un rectangle ponctué de ronds. Une bonne connaissance de ces symboles est un véritable atout pour comprendre rapidement la structure et les fonctionnalités d’un tableau électrique.
Méthodologie pour concevoir et dimensionner un schéma de tableau électrique conforme
Concevoir un schéma électrique solide et conforme ne relève pas d’une simple formalité : c’est un processus méthodique qui garantit la sécurité électrique et la pérennité de votre installation. La première étape consiste à définir précisément vos besoins pièce par pièce. Il s’agit notamment de déterminer le nombre et la nature des prises, interrupteurs, points lumineux, et circuits spécialisés tels qu’une borne de recharge pour véhicule électrique ou une climatisation réversible.
Une fois les équipements repérés, il importe de positionner chaque élément sur le plan architectural en respectant les hauteurs réglementaires définies par la norme NF C 15-100. Par exemple, les interrupteurs doivent être placés entre 0,90 m et 1,30 m du sol, tandis que les prises standard se situent à environ 5 cm au-dessus du sol. Cette précision garantit un usage ergonomique et conforme aux règles.
Ensuite, le tracé des circuits peut débuter. Pour l’éclairage, chaque circuit alimente jusqu’à 8 points lumineux avec un câble de 1,5 mm², protégé par un disjoncteur calibré à 10 ou 16 A, selon la charge. Les prises de courant, quant à elles, sont limitées à 8 socles maximum pour un disjoncteur 16 A, voire 12 socles pour un disjoncteur 20 A avec un câble de 2,5 mm². En cas d’appareils spécifiques comme le lave-linge ou la plaque de cuisson, un circuit dédié avec disjoncteur approprié est obligatoire. Cette organisation garantit une meilleure répartition des charges et évite les surcharges et risques de panne.

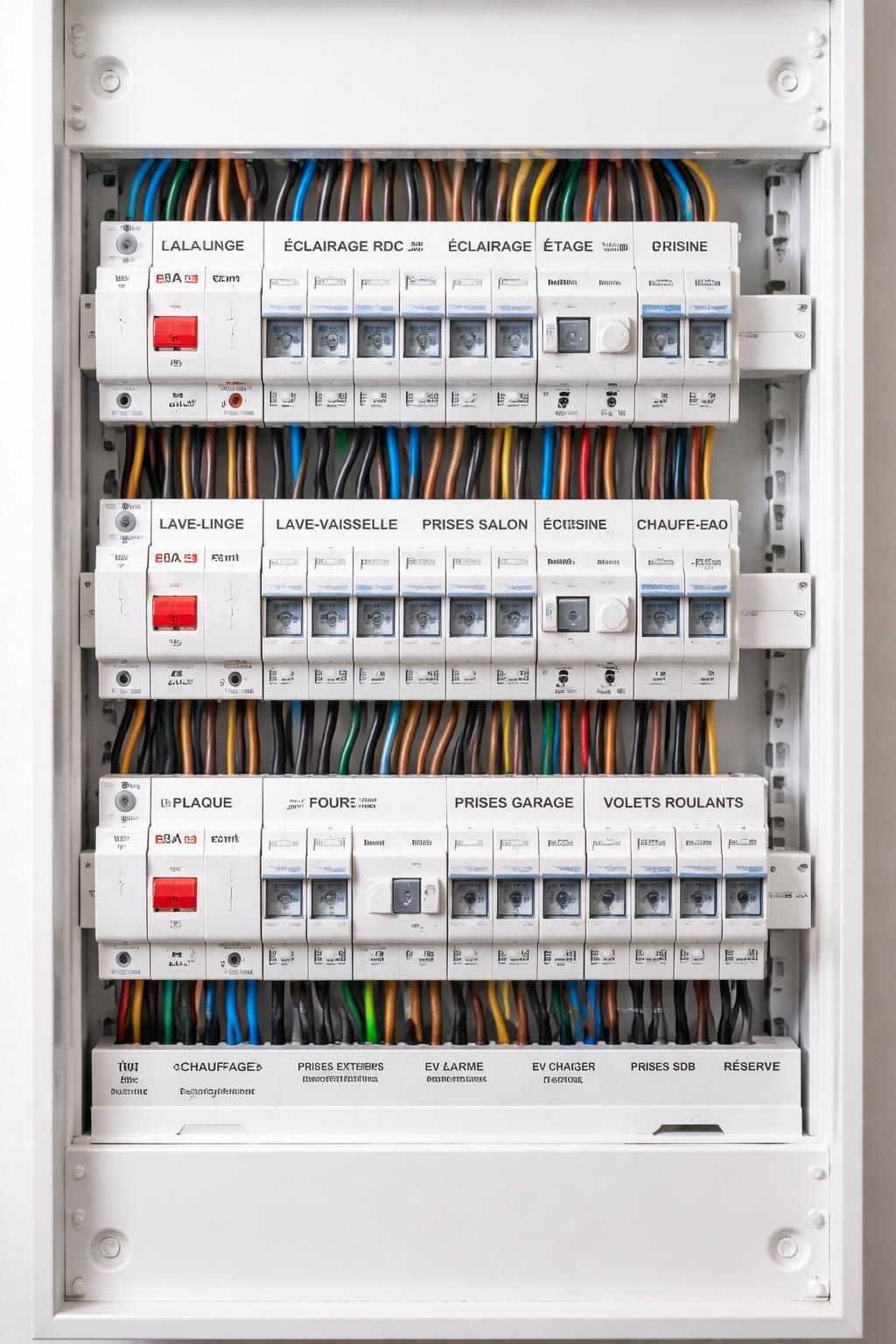

Le dimensionnement du tableau électrique doit ensuite refléter cette structuration. Il doit comporter des interrupteurs différentiels adaptés (type A ou AC selon les circuits), ainsi que des disjoncteurs divisionnaires raccordés sur peignes de raccordement robustes. La norme impose aussi une réserve d’environ 20 % de modules libres pour permettre de futures extensions.
| Type de circuit | Disjoncteur | Section câble | Différentiel recommandé |
|---|---|---|---|
| Éclairage | 10 ou 16 A | 1,5 mm² | AC ou A |
| Prises ≤ 8 socles | 16 A | 1,5 mm² | AC ou A |
| Prises ≤ 12 socles | 20 A | 2,5 mm² | AC ou A |
| Plaque de cuisson | 32 A | 6 mm² | Type A obligatoire |
| Lave-linge | 20 A | 2,5 mm² | Type A obligatoire |
| Chauffe-eau | 20 A | 2,5 mm² | AC ou A |
Cette démarche rigoureuse de dimensionnement vous protège lors du contrôle par le Consuel et évite des erreurs coûteuses à corriger par la suite. Pour des travaux dépassant vos compétences, il est indispensable de faire appel à un électricien qualifié afin d’assurer la conformité et la sécurité de votre installation.
Les astuces pour interpréter un schéma électrique et diagnostiquer votre installation
Interpréter un schéma de tableau électrique peut sembler complexe au premier abord, mais en connaissant les étapes clés et les bonnes pratiques, ce travail devient accessible. Un schéma doit toujours être lu en commençant par le disjoncteur de branchement, qui se trouve idéalement en haut, représentant l’origine du courant électrique avant sa distribution aux différents circuits. Chaque circuit est ensuite représenté par un trait descendant, accompagné de symboles spécifiques désignant les composants.
Un point lumineux est typiquement représenté par un cercle traversé d’une croix, tandis qu’une prise de courant est souvent symbolisée par un rectangle avec deux petits cercles à l’intérieur. Les disjoncteurs divisionnaires apparaissent sous forme de rectangles avec indication du calibre (ex : 16A). Les interrupteurs différentiels, essentiels à la sécurité électrique, sont facilement repérables grâce à leur symbole particulier, évoquant une bobine ou un tore.
La lecture attentive de ces symboles vous permet de retracer le cheminement du courant et d’identifier rapidement des anomalies, par exemple un circuit protégé par un disjoncteur au mauvais calibre pouvant entraîner des risques de surcharge.
Dans le cadre d’un diagnostic, la consultation d’un schéma clair est un atout majeur. En cas de panne ou de disjonction fréquente d’un circuit, il est possible de localiser précisément la source du défaut, évitant ainsi un démontage systématique et coûteux de toute l’installation. L’utilisation de ce document facilite également la maintenance préventive, en repérant les points sensibles ou les équipements obsolètes.
Quelques erreurs fréquentes à éviter lors de la lecture :
- Confondre les types d’interrupteurs différentiels (type A et AC), ce qui peut empêcher la détection correcte des défauts;
- Ignorer la bonne correspondance entre calibre de disjoncteur et section de câble;
- Omettre l’identification claire des circuits spécialisés, générant confusion et risques d’interférence.
Pour approfondir ces notions, vous pouvez consulter des ressources pratiques comme ce guide complet sur la composition du tableau électrique qui détaille chaque composant et son rôle dans votre installation.
Logiciels recommandés et conseils pour réaliser un schéma propre et lisible
Que vous réalisiez un schéma pour un projet de construction ou une rénovation, disposer d’un plan précis, conforme et clair est indispensable, tant pour faciliter les travaux que pour assurer le passage du contrôle Consuel. Plusieurs outils, adaptés à différents niveaux, sont disponibles :
- ProfiCAD : idéal pour les bricoleurs avertis, il propose une vaste bibliothèque de symboles et une génération automatique de nomenclature;
- QElectroTech : open source et puissant, parfait pour ceux familiers avec les logiciels techniques;
- Design (Schneider Electric), 1-2-3 Schéma (Hager), Chantier Chrono (Legrand) : des logiciels gratuits conçus par les principaux fabricants, optimisés pour leurs gammes et adaptés aux débutants.
L’usage des symboles normalisés est essentiel : il garantit que votre schéma sera compris par tous les professionnels quel que soit leur lieu d’intervention. Un schéma trop approximatif ou imprécis, même bien dessiné, risque un refus lors du contrôle.
Pour la réalisation, privilégiez la simplicité et la clarté. Un schéma trop chargé ou désordonné complique la lecture et augmente le risque d’erreur. Rien ne vaut un dessin soigné, même à la main, sur papier millimétré, s’il est lisible et complet.
Enfin, prenez soin d’y indiquer toutes les informations essentielles : nom et localisation des circuits, calibres, sections des conducteurs, types de protections utilisées, et références des composants lorsqu’elles sont disponibles. Cette rigueur facilite non seulement le montage mais aussi les futures interventions de maintenance.
Vous pouvez trouver plus d’astuces pour réussir vos plans dans cet article dédié à la norme électrique maison en 2026, où sont expliquées les nouveautés normatives et leurs implications dans la conception des schémas.
Les facteurs à surveiller pour garantir la sécurité électrique lors de l’interprétation des schémas
La sécurité électrique constitue la priorité absolue quand vous manipulez un schéma de tableau électrique. Une mauvaise interprétation peut entraîner des installations dangereuses et exposer au risque d’incendie ou d’électrocution. Ainsi, la connaissance des normes en vigueur, notamment la NF C 15-100, est indispensable.
Un aspect souvent négligé est la gestion correcte des différentielles et des sections de câbles. Par exemple, l’utilisation d’un différentiel type AC à la place d’un type A sur un circuit contenant une plaque à induction est formellement proscrite car elle n’assure pas la détection des fuites de courant continu caractéristiques de ce type d’appareil. Cette erreur expose à un risque accru de choc électrique.
Il est aussi crucial d’agir toujours après coupure complète de l’alimentation électrique lors des interventions. Le recours à des outils isolés et la vérification de la conformité des composants installés (disjoncteurs, fusibles, contacteurs) participent à la prévention des accidents.
La mauvaise qualité des connectiques ou un câblage mal réalisé figurent parmi les causes fréquentes de panne et de surchauffe. Des signes d’usure ou de faux contacts demandent une lecture attentive du schéma pour en identifier rapidement la source et procéder à une réparation ciblée.
Voici quelques conseils pour renforcer la sécurité lors de l’utilisation et de la lecture des schémas :
- Vérifiez toujours la conformité des équipements avec la norme NF C 15-100;
- Soyez vigilant quant au repérage correct des circuits et des câbles;
- Ne négligez pas l’étiquetage clair des différents départs dans le tableau électrique;
- Consultez un professionnel certifié dès que le doute s’installe ou si les travaux dépassent vos compétences;
- Respectez scrupuleusement les procédures de sécurité pour la manipulation du courant électrique.
Pour approfondir la maîtrise des risques et comprendre les procédures adaptées, le guide consacré à éviter les courts-circuits via l’interrupteur est une ressource essentielle pour le particulier soucieux de sécuriser au mieux son installation.
