Installer un interrupteur électrique dans votre domicile peut sembler une tâche complexe, mais avec la bonne méthode et les outils adéquats, il s’agit d’une opération accessible à tous les bricoleurs débutants. Ce guide pratique vous accompagne pas à pas, alliant explications claires sur le câblage, conseils de sécurité et respect des normes en vigueur, notamment la norme NF C 15-100. Grâce à ces instructions, découvrez comment améliorer efficacement l’éclairage de votre intérieur, tout en garantissant la sécurité électrique de votre installation domestique.
Vous apprendrez comment préparer votre chantier, choisir le bon type d’interrupteur, identifier les fils et leurs fonctions, réaliser un branchement fiable, puis tester votre installation. Cet article vous offre également les astuces indispensables pour éviter les erreurs fréquentes, sécuriser votre travail et comprendre le rôle essentiel des interrupteurs dans votre installation électrique. Si certains aspects vous semblent complexes, le recours à un électricien qualifié reste conseillé pour toute intervention impliquant une modification de votre réseau électrique.
Comprendre le fonctionnement et le rôle de l’interrupteur électrique dans l’électricité domestique
L’interrupteur électrique simple est un mécanisme indispensable qui permet de contrôler l’allumage et l’extinction d’un point lumineux depuis un unique emplacement. Techniquement, il agit comme un « pont » que l’on ouvre ou ferme pour interrompre ou rétablir la phase électrique du circuit d’éclairage. La distinction cruciale à connaître réside dans le fait que l’interrupteur doit toujours couper la phase et non le neutre, afin d’éviter tout risque d’électrocution si une lampe reste apparemment éteinte mais toujours sous tension.
Dans une installation classique, on retrouve quatre fils principaux : la phase (souvent rouge ou marron), le retour lampe (violet ou orange), le neutre (bleu) et la terre (vert/jaune). Seuls la phase et le retour lampe sont directement reliés à l’interrupteur. Le neutre contourne ce dernier pour alimenter la lampe, tandis que la terre assure la sécurité en cas de défaut d’isolement. Cette organisation respectueuse des règles permet de maîtriser la commande et d’assurer un fonctionnement sûr.
Il est important d’intégrer les exigences de la norme NF C 15-100, référence incontournable des installations électriques domestiques, qui définit notamment l’emplacement type des interrupteurs entre 0,90 m et 1,30 m du sol fini, garantissant ainsi une accessibilité optimale. Cette norme impose aussi le raccordement systématique de la terre aux dispositifs électriques, stratégie essentielle pour prévenir les risques d’électrocution et respecter la sécurité électrique requise dans chaque habitation conforme.
Par ailleurs, la variété d’interrupteurs disponibles s’adapte à chaque besoin et contexte : interrupteur simple, va-et-vient, double interrupteur, ou variateur. L’interrupteur simple reste cependant le plus fréquemment utilisé dans les pièces de vie pour sa simplicité d’usage et de branchement. Comprendre son rôle et sa mise en œuvre vous permet de sécuriser votre installation et de naviguer avec assurance dans la maintenance ou le remplacement éventuel d’un interrupteur dans votre domicile.
Préparer votre installation d’interrupteur électrique : outils, sécurité et planification
Avant de toucher à un seul fil, il est impératif d’organiser méthodiquement votre intervention. La préparation est souvent la clé du succès, notamment dans les opérations électriques où la sécurité électrique prime. Commencez toujours par couper le courant au niveau du disjoncteur divisionnaire dédié au circuit d’éclairage sur lequel vous intervenez. Il est capital, par la suite, de vérifier l’absence totale de tension avec un testeur de tension fiable. Cet outil ne coûte que quelques dizaines d’euros, mais il garantit votre protection contre les risques d’électrocution.
Pour le matériel, assurez-vous de disposer d’un interrupteur simple neuf et conforme aux normes NF ou CE, d’un tournevis isolé (plat et cruciforme), d’une pince coupante et dénudeuse, de ruban isolant, ainsi que d’éventuels vis ou chevilles adaptées à votre support mural. Selon la nature de votre installation, il faudra aussi une boîte d’encastrement standard ou un boîtier en saillie, permettant de loger solidement l’interrupteur tout en protégeant les raccordements.
Avant de commencer, il est conseillé de réaliser un schéma simple de votre câblage ou de photographier l’état initial si vous remplacez un interrupteur existant. Cela facilite la reconnaissance des fils et garantit une remise en place précise. La démarche doit aussi tenir compte de la localisation idéale : privilégiez une position accessible, en hauteur conforme à la norme NF C 15-100, à l’entrée des pièces ou à proximité des points lumineux concernés.
Dans certains cas, notamment en rénovation, il peut être utile de consulter les normes spécifiques de rénovation électrique pour vous assurer que votre installation reste conforme. Toute modification d’installation électrique doit respecter ces prescriptions, sans quoi la sécurité et la validité de votre installation peuvent être compromises.
Checklist clés pour l’installation réussie d’un interrupteur électrique :
- Couper le courant au disjoncteur général ou divisionnaire
- Vérifier l’absence de tension avec un testeur fiable
- Préparer un plan clair du câblage et noter l’ordre des fils
- Disposer des outils adéquats et des éléments conformes aux normes
- Choisir l’emplacement optimal conforme à la norme NF C 15-100
- Prévoir une boîte d’encastrement ou boîtier en saillie adapté(e)
- Porter des équipements de protection individuelle (gants isolants si possible)
Étapes précises pour démonter un ancien interrupteur électrique sans risque
Une fois la préparation méticuleuse achevée, il est temps d’entamer le démontage de l’interrupteur existant. En respectant les bonnes pratiques, cette étape s’effectue rapidement et sans endommager le câblage, un élément crucial pour assurer la réussite de la réinstallation.
La première opération consiste à retirer la plaque de façade. Munissez-vous d’un tournevis adapté pour dévisser les vis qui la maintiennent solidement. Manipulez la plaque avec douceur pour éviter de la casser, notamment lorsqu’elle est en plastique. Conservez soigneusement les vis extraites, vous en aurez besoin pour la fixation du nouvel interrupteur.
Le test de tension doit être refait immédiatement après cette étape, malgré la coupure électrique initiale. Cela reste une précaution essentielle, car certains fils peuvent être connectés à d’autres circuits. Réaliser une double vérification avec un testeur de tension évite tout risque.

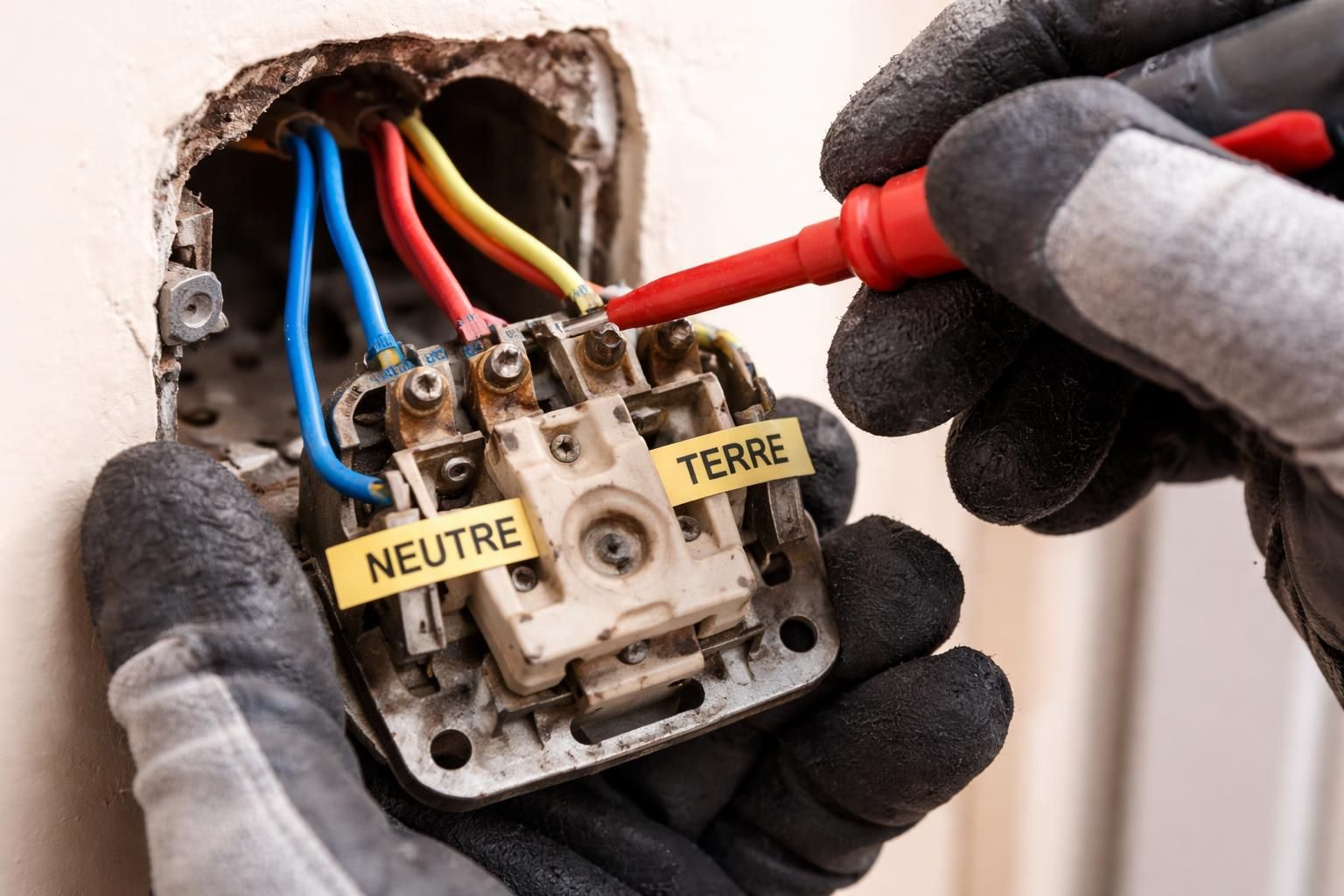

Une fois la sécurité confirmée, dévissez les bornes qui maintiennent les fils à l’interrupteur ancien. Notez ou prenez une photo de l’ordre et des couleurs des fils – phase, retour lampe, neutre ne devant jamais être confondus sous peine de dysfonctionnements. Si un fil de terre est présent, il doit rester en place sans jamais être relié à l’interrupteur simple, sauf indication contraire.
Retirez enfin l’interrupteur du boîtier, prenant soin de garder intact le câblage qui y est encore fixé. Si la boîte d’encastrement semble endommagée ou mal placée, vous pouvez en profiter pour la réaligner ou la remplacer. Cette précaution influe directement sur la longévité et la sécurité de votre installation.
Les erreurs fréquentes lors du démontage :
- Ne pas couper le courant avant de commencer
- Oublier de vérifier la tension avant de toucher les fils
- Endommager les fils en tirant brusquement lors du retrait
- Confondre les fils lors de la déconnexion, rendant la reconnexion difficile
Respecter cette étape de démontage est déterminant pour que le remontage du nouvel interrupteur soit propre, sécurisé et durable. En cas de doute ou de constatation d’un matériel dégradé (fils usés, boîtier cassé), il est recommandé de solliciter un électricien qualifié.
Branchement et fixation du nouvel interrupteur : méthode et conseils experts
Avec l’ancien interrupteur retiré, il est possible d’aborder la phase de câblage du nouvel équipement. Pour un interrupteur simple, le principe de raccordement est toujours le même, mais doit être réalisé avec précision. Retirez environ 1 cm d’isolant aux extrémités des fils à l’aide d’une pince dénudeuse, sans endommager le cuivre. Cette préparation garantit une bonne conductivité et évite les faux contacts.
La phase, reconnaissable par sa couleur rouge ou marron, doit être serrée fermement sur la borne marquée « L » de l’interrupteur. Le retour lampe, couleur violet ou orange, est connecté sur la borne « 1 ». La terre, obligatoire pour la sécurité, ne passe pas par l’interrupteur simple mais se branche sur le boîtier de la lampe ou la structure métallique, selon votre situation. Le neutre, couleur bleue, n’est pas connecté à l’interrupteur simple.
Pour sécuriser le montage, veillez à utiliser un bon serrage des vis de borne. Un mauvais contact peut générer des échauffements, crépitements ou même des dysfonctionnements prématurés. Si vous souhaitez renforcer la sécurité, enveloppez les bornes exposées de ruban isolant après raccordement. Cette précaution empêche tout risque de court-circuit ou contact accidentel lors du remontage.

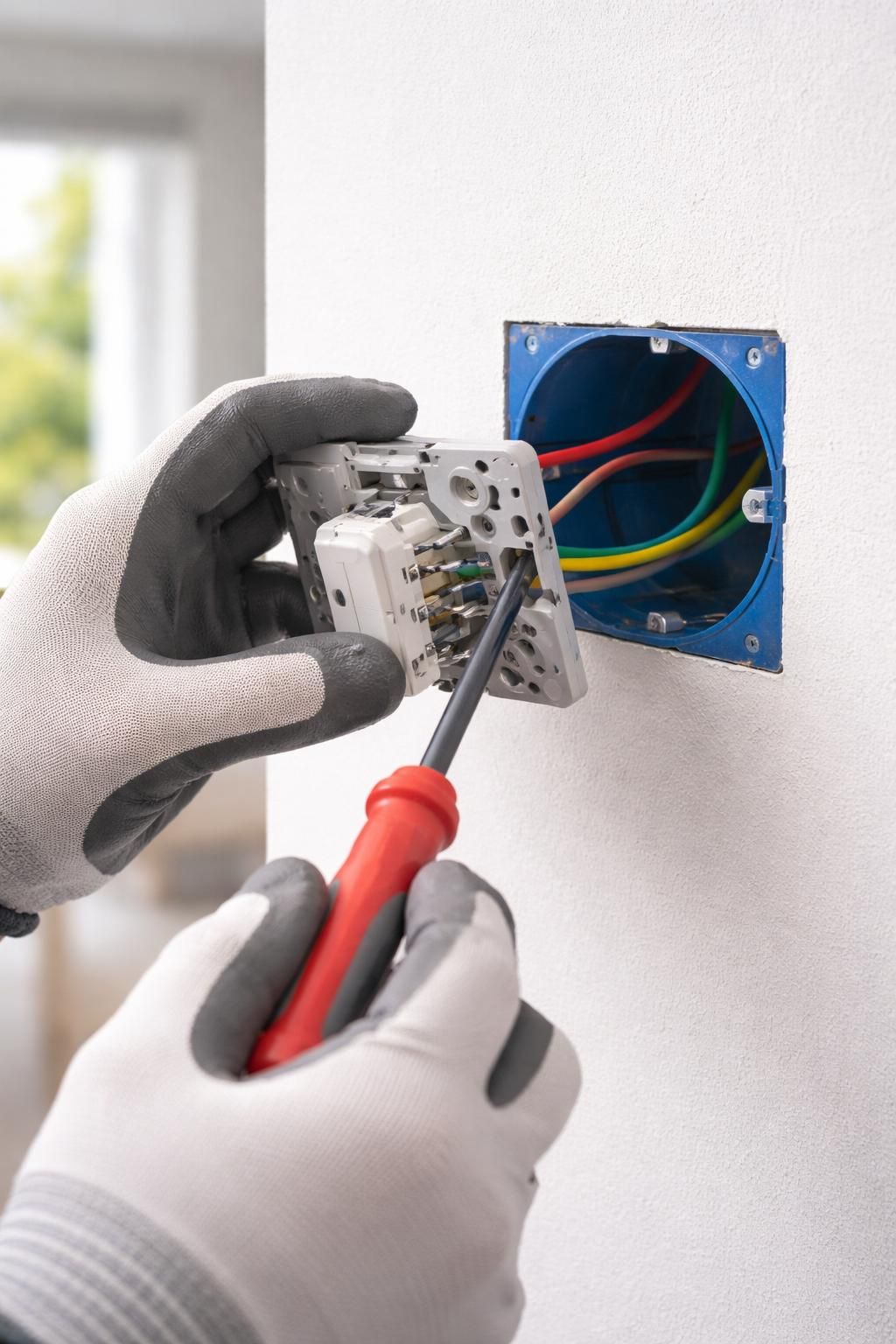

Lorsque le câblage est terminé, replacez l’interrupteur dans son boîtier d’encastrement ou boîtier en saillie. Assurez-vous que les fils ne soient pas pincés et que le mécanisme s’insère sans forcer. Vissez solidement l’interrupteur pour garantir son immobilité et remettez la plaque de finition en place.
Enfin, rétablissez l’alimentation électrique et procédez au test. Activez l’interrupteur plusieurs fois pour vérifier que le circuit d’éclairage répond parfaitement. En cas de dysfonctionnement, coupez à nouveau le courant et revérifiez les connexions à l’aide du schéma ou des photos prises avant démontage.
Tableau récapitulatif des étapes de câblage d’un interrupteur électrique simple
| Étape | Description | Conseil de sécurité |
|---|---|---|
| 1 – Préparer les fils | Dénuder 1 cm d’isolant sur le cuivre avec une pince adaptée | Ne pas entailler le cuivre pour ne pas fragiliser les fils |
| 2 – Connexion phase | Raccorder le fil rouge/marron à la borne « L » | Serrer fermement la vis de borne |
| 3 – Connexion retour lampe | Brancher le fil violet/orange à la borne « 1 » | Éviter les fils en cuivre apparents |
| 4 – Installer interrupteur | Placer et fixer l’interrupteur dans la boîte | Veiller à ne pas pincer les fils |
| 5 – Tester installation | Rétablir le courant et vérifier le fonctionnement | Couper le courant si dysfonctionnement pour contrôle |
Conseils essentiels pour assurer une sécurité électrique durable après l’installation
Une fois votre interrupteur installé, quelques précautions et bonnes pratiques sont primordiales pour garantir la pérennité et la sécurité de votre circuit. L’inspection régulière de vos interrupteurs permet de détecter rapidement des signes d’usure ou de mauvaise installation.
Attention aux signes d’alarme tels que des étincelles lors de l’utilisation, un interrupteur anormalement chaud, ou un éclairage qui clignote. Ces manifestations annoncent souvent un mauvais contact ou une surcharge et nécessitent de couper immédiatement l’alimentation et de consulter un professionnel. Négliger ces signes peut exposer à un risque accru d’incendie ou de choc électrique.
Il est également conseillé d’utiliser des interrupteurs et matériels conformes aux normes en vigueur et issus de marques reconnues, telles que Legrand, Schneider ou Hager, afin d’assurer qualité et conformité. Pour approfondir vos connaissances en prévention des problèmes électriques, vous pouvez parcourir cet article complet sur la prévention des arcs électriques, un danger souvent méconnu mais essentiel à maîtriser.

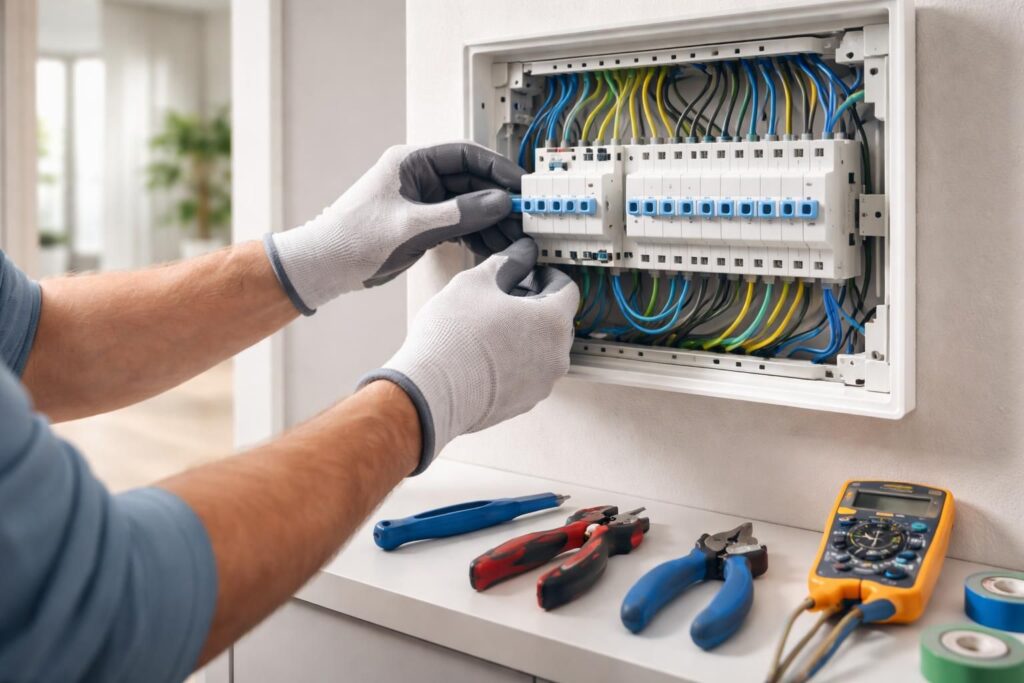

Enfin, ne sous-estimez jamais la valeur de votre tableau électrique, véritable cœur de votre installation. Sa bonne gestion et sa conformité aux normes actuelles, notamment en construction neuve ou rénovation en 2026, conditionnent l’équilibre et la sécurité générale de vos circuits d’éclairage et de prises.
Un bon entretien et une vigilance constante restent vos meilleurs alliés pour profiter d’une installation électrique fiable et sans danger.
Comment savoir si le courant est bien coupé avant d’intervenir ?
Utilisez un testeur de tension sur les fils ou sur l’interrupteur. Si le testeur ne s’allume pas, cela signifie que le circuit est hors tension et l’intervention peut commencer. Néanmoins, vérifiez toujours avant et pendant les manipulations.
Peut-on brancher plusieurs ampoules avec un seul interrupteur simple ?
Oui, en raccordant les retours lampe de chaque point lumineux ensemble sur la borne de sortie de l’interrupteur. Attention cependant à ne pas dépasser la puissance maximale supportée par le circuit et à bien dimensionner la section des câbles.
Que faire si l’interrupteur fait des étincelles à l’utilisation ?
Coupez immédiatement le courant au disjoncteur, ne touchez plus à l’interrupteur, et faites appel à un professionnel. Ce problème peut indiquer un mauvais contact, une surcharge ou un défaut de câblage qui peut être dangereux.
Quelle est la différence entre la phase et le retour lampe ?
La phase amène l’énergie depuis le tableau électrique vers l’interrupteur. Le retour lampe repart de l’interrupteur pour alimenter la lampe lorsque celui-ci est actionné. L’interrupteur agit en coupant cette phase, c’est ce qui permet d’allumer ou d’éteindre.
Quand faire appel à un électricien qualifié ?
Dès que vous ne vous sentez pas à l’aise avec les opérations électriques, lorsque les fils sont abîmés, lors de la modification importante du circuit ou en cas de doute sur la sécurité de l’installation. Cela garantit une conformité aux normes et une sécurité optimale.
