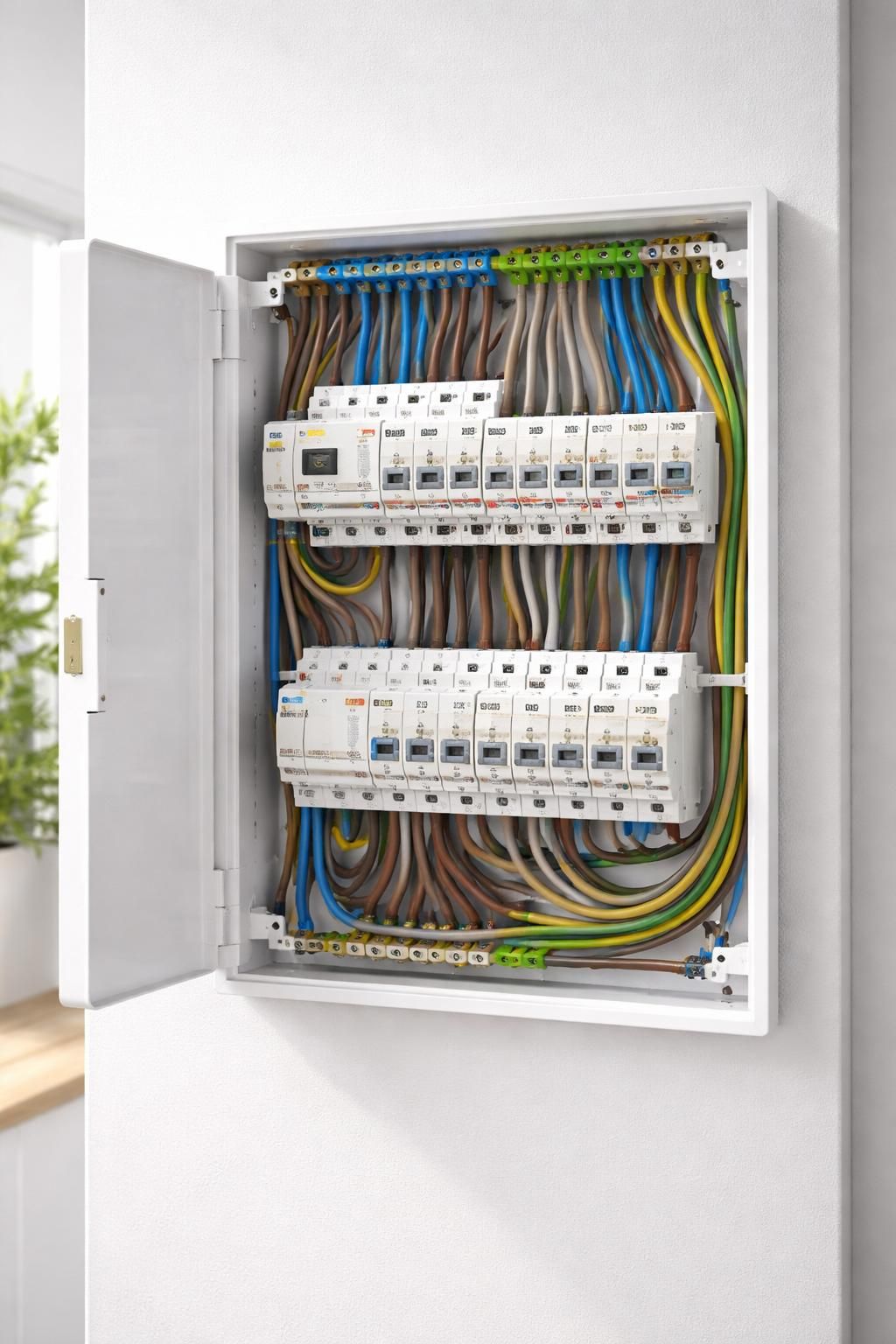

Comprendre la capacité d’un tableau électrique 2 rangées pour votre installation électrique
Un tableau électrique 2 rangées est une solution courante dans de nombreux logements, notamment pour les appartements ou les maisons de taille moyenne. Sa capacité est généralement suffisante pour gérer entre 20 et 30 modules, ce qui correspond à une installation électrique standard avec un nombre raisonnable de circuits. Chaque module correspond à un élément de protection ou d’interconnexion, comme un disjoncteur ou un interrupteur différentiel.
Avant de choisir ce type de tableau, il est nécessaire d’évaluer précisément vos besoins pour éviter de se retrouver rapidement limité en capacité tableau, surtout si vous envisagez une extension future ou l’intégration de dispositifs domotiques. Le dimensionnement d’un tableau doit toujours prendre en compte non seulement la configuration actuelle de vos circuits, mais aussi les évolutions possibles de votre installation électrique.
Une maison individuelle de 80 à 100 m² dispose en général entre 15 et 25 circuits distincts, répartis entre éclairage, prises de courant, appareils électroménagers et éventuellement des circuits spécialisés comme la climatisation ou un système de chauffage électrique. Le nombre de modules disponibles dans un tableau 2 rangées est donc souvent adapté à ces logements, mais dans certains cas, notamment les installations très équipées, un tableau 3 rangées sera nécessaire.
La norme électrique NF C 15-100 impose également une organisation claire du tableau, avec une séparation distincte entre les disjoncteurs différentiel 30 mA qui protègent les personnes et les disjoncteurs magnétothermiques qui gèrent les surintensités. Cette norme prévoit aussi un nombre minimal de prises par pièce, ainsi qu’un nombre de circuits adaptés à la taille et aux fonctionnalités de chaque logement, ce qui influence directement la capacité tableau requise.
Le choix d’un tableau 2 rangées peut aussi être affecté par la complexité du câblage. Des dispositifs de protection supplémentaires, comme des parafoudres, contacteurs jour/nuit ou modules domotiques, peuvent rapidement occuper des modules supplémentaires, réduisant l’espace disponible pour l’ajout de nouveaux circuits. Une planification minutieuse s’impose pour ne pas compromettre la sécurité électrique de votre installation.
De plus, faites attention à la qualité des composants. Les fabricants comme Legrand, Schneider Electric ou Hager proposent différents modèles de tableaux 2 rangées avec des avantages spécifiques : robustesse, design ou facilité d’installation. Legrand, par exemple, offre la gamme DX3, robuste et économique, adaptée aux installations classiques, tandis que la gamme Céliane privilégie un design soigné et des fonctionnalités étendues, mais à un coût plus élevé.
En résumé, un tableau électrique 2 rangées est généralement suffisant pour un logement standard sans extension complexe, à condition d’avoir une bonne compréhension de vos besoins actuels et futurs ainsi que des normes électriques en vigueur. Si vous avez un doute, il est vivement conseillé de consulter un électricien professionnel, qui pourra réaliser un dimensionnement précis et sécurisé.
Le dimensionnement des disjoncteurs et modules dans un tableau électrique à 2 rangées
Le dimensionnement des disjoncteurs est un aspect fondamental à maîtriser pour assurer la performance et la sécurité de votre installation électrique. Un tableau électrique 2 rangées offre une surface modulaire qui doit être adaptée aux différents circuits, chacun protégé par un dispositif ayant un calibre et une fonction précis.
Les disjoncteurs sont de deux types principaux : les disjoncteurs magnétothermiques et les différentiels. Les premiers protègent contre les surintensités (court-circuit, surcharge) et les seconds préviennent les risques d’électrocution en détectant les fuites de courant. Dans une installation domestique récente, la présence d’un ou plusieurs disjoncteurs différentiels 30 mA est obligatoire, notamment pour les circuits de prises de courant.
Chaque circuit doit disposer d’un disjoncteur correspondant à la puissance qu’il supporte. Les circuits d’éclairage peuvent être protégés par des disjoncteurs de 10 A, tandis que les circuits de prises demandent généralement des disjoncteurs de 16 ou 20 A. Les appareils de forte puissance, comme les fours ou les chauffe-eaux, nécessitent souvent des disjoncteurs de 20 A ou plus, avec des sections de câbles adaptées.
Voici un tableau indicatif résumant cette organisation :
| Type de Circuit | Puissance Estimée (kW) | Nombre de Modules (Estimation) | Disjoncteur recommandé |
|---|---|---|---|
| Éclairage | 1,5 | 2-4 | Disjoncteur 10 A |
| Prises de courant | 6 | 6-10 | Disjoncteur 16 A ou 20 A |
| Four électrique | 3 | 1 | Disjoncteur 20 A |
| Chauffe-eau | 3 | 1 | Disjoncteur 20 A |
L’installation de chaque disjoncteur dans le tableau doit respecter un ordre logique, facilitant l’identification des circuits. Il est conseillé de regrouper les disjoncteurs selon leur fonction : éclairage d’une part, prises de courant d’autre part, et circuits dédiés (four, chauffe-eau) à part. Cette organisation facilite la maintenance et améliore la sécurité.
Les différents calibres de disjoncteurs s’accompagnent du choix adéquat des sections de câbles. Par exemple, les circuits d’éclairage utilisent des conducteurs de 1,5 mm², tandis que les prises et appareils plus puissants requièrent au minimum 2,5 mm². La norme NF C 15-100 dispose d’un tableau précis pour déterminer ces sections en fonction du courant nominal.
Un autre point important à considérer est la configuration des disjoncteurs différentiels, notamment leur sensibilité (généralement 30 mA). Cette protection réduit considérablement les risques d’électrocution en cas de défaut d’isolement. Pour garantir une sécurité optimale, il est recommandé que des circuits situés dans les zones humides ou pour des appareils spécifiques disposent chacun de leur propre interrupteur différentiel.
Enfin, il ne faut pas négliger le câblage interne, qui doit être réalisé en respectant strictement le code de couleur des fils, soit le bleu pour le neutre, marron pour la phase et jaune/vert pour la terre. Un mauvais câblage peut conduire à des surchauffes ou à des dysfonctionnements dangereux. Pour approfondir vos connaissances sur ce sujet, vous pouvez consulter un guide complet sur le rôle et le fonctionnement des tableaux électriques.
Installation sécurisée et conformité aux normes NF C 15-100 pour un tableau 2 rangées
L’installation électrique d’un tableau 2 rangées doit impérativement respecter les normes en vigueur, notamment la NF C 15-100 en France. Cette norme encadre la conception, la sécurité électrique et la maintenance des installations domestiques et professionnelles. Elle impose des règles précises afin de garantir la sécurité des personnes et des biens.

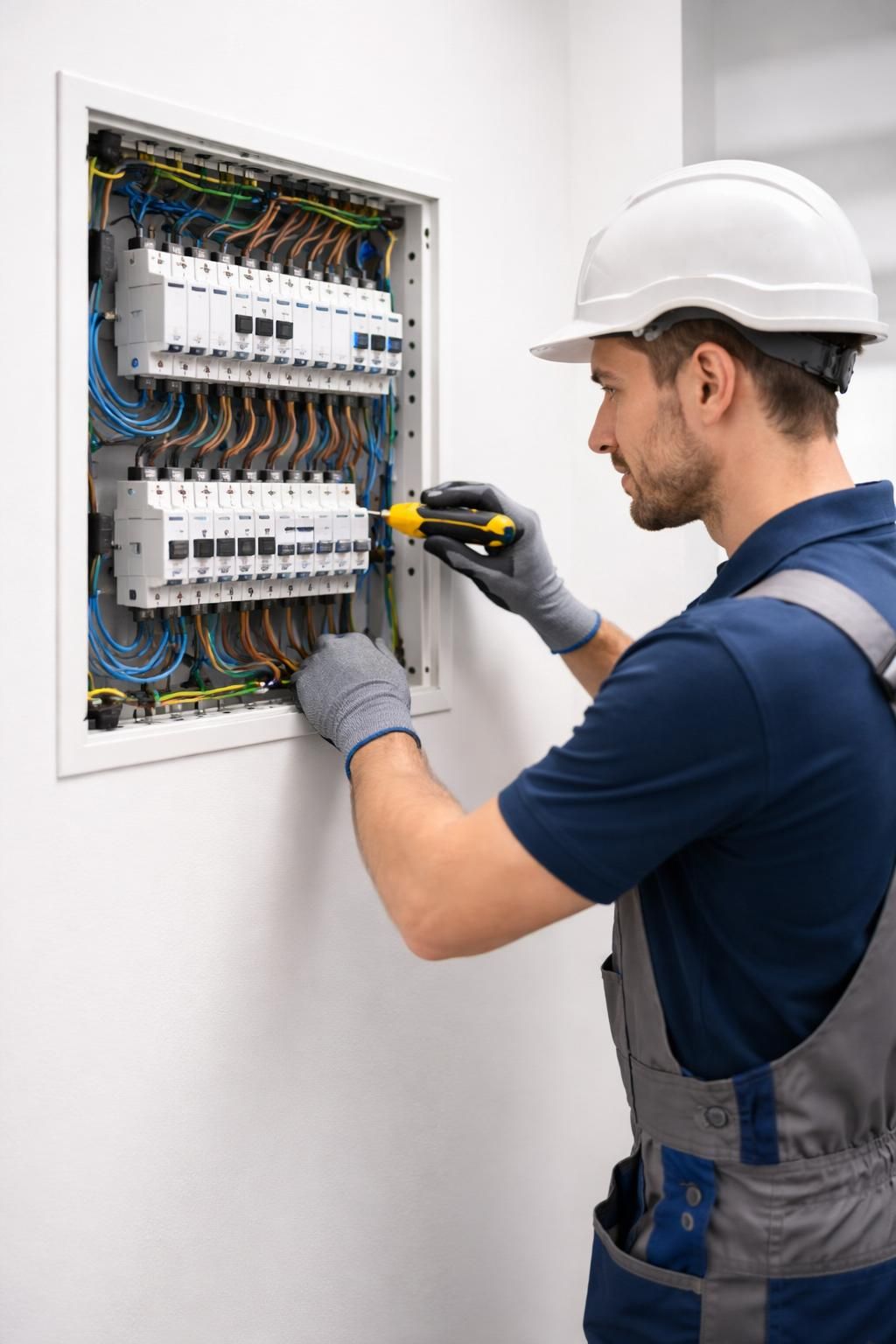

Il est essentiel que cette installation soit confiée à un électricien qualifié, car une erreur au moment du raccordement ou une mauvaise configuration peut provoquer des risques graves, notamment des incendies électriques ou des électrocutions. De plus, la norme impose des protections différentielles adaptées, un nombre minimum de circuits et une implantation respectueuse des volumes de sécurité électrique, en particulier dans les salles de bain ou cuisines.
Avant toute intervention, il faut impérativement couper le courant général et vérifier grâce à un détecteur de tension qu’aucune tension ne subsiste. L’utilisation d’équipements de protection individuelle (EPI) tels que gants isolants et lunettes est également indispensable.
Le tableau doit être solidement fixé, accessible et installé à une hauteur conforme à la réglementation. Le câblage doit être réalisé avec rigueur en suivant les codes couleurs et en utilisant des connecteurs adaptés. Un schéma de câblage, clair et détaillé, est un outil précieux pour assurer la conformité et faciliter les interventions futures.
La mise en service doit être précédée par une série de tests : vérification du bon fonctionnement des disjoncteurs, tests des différentiels et contrôle de la continuité des circuits. La conformité est aussi attestée par une déclaration officielle qui peut être exigée par les assurances ou lors de la vente d’un bien immobilier.
Il est important de noter que les normes évoluent régulièrement, et il est utile de se tenir informé des mises à jour, notamment via des sources reconnues. Pour mieux comprendre la norme NF C 15-100 et ses implications, une lecture proposée sur tout savoir sur le tableau électrique selon la norme NF C 15-100 est recommandée.
En cas de doute, demander l’avis d’un professionnel garantit une installation conforme et sécurisée, et évite les risques liés à une vétusté ou un mauvais câblage, causes fréquentes d’incendies électriques.
Comparatif des marques Legrand, Schneider et Hager pour un tableau électrique 2 rangées
Legrand, Schneider Electric et Hager sont trois des principales marques recommandées pour l’équipement des tableaux électriques 2 rangées. Chacune propose des solutions avec des caractéristiques techniques, des designs et des fourchettes de prix qui peuvent varier selon les besoins et les préférences des utilisateurs.
La gamme Legrand DX3 est réputée pour sa robustesse et son bon rapport qualité-prix. Elle convient parfaitement aux installations classiques et se distingue par une facilité d’installation. Legrand propose également la gamme Céliane, plus haut de gamme, offrant un design soigné destiné à intégrer parfaitement les tableaux dans des intérieurs modernes. Cependant, cette gamme est plus onéreuse.
Schneider Electric propose aussi des tableaux prééquipés 2 rangées de qualité, notamment avec la gamme Acti 9, reconnue pour sa modularité et ses options domotiques intégrées. Schneider est souvent privilégié pour des installations qui nécessitent une forte personnalisation et une connexion aisée avec les systèmes de gestion énergétique.
Hager propose une gamme étendue de tableaux électriques, avec des modèles disponibles en 2 rangées adaptés aussi bien à des installations résidentielles que tertiaires. La marque combine fiabilité, facilité d’utilisation et une large gamme d’accessoires compatibles.
En termes de prix, un tableau électrique 2 rangées complet (tableau plus disjoncteurs) peut débuter autour de 150 € pour des modèles basiques chez Legrand DX3. Schneider et Hager, en raison de leur positionnement sur le segment professionnel et parfois domotique, auront des tarifs allant de 200 € à plus de 400 € selon les options et le nombre de modules inclus.
La décision entre ces marques dépendra donc de plusieurs critères :
- La complexité de votre installation et le besoin en accessoires domotiques.
- Le design souhaité, notamment si le tableau doit être visible dans une pièce à vivre.
- Le budget alloué à l’achat et à l’installation.
- La disponibilité locale et l’accompagnement technique fourni.
Il est conseillé de comparer les notices techniques et d’évaluer précisément vos besoins avant achat. Pour un guide complet sur les différentes marques, vous pouvez consulter cet article approfondi sur l’équipement d’un tableau électrique en maison.
Optimiser l’organisation et prévoir une extension future de votre tableau électrique 2 rangées
Un des avantages des tableaux électriques 2 rangées est leur compacité, mais cet espace limité nécessite une organisation rigoureuse. L’optimisation de l’espace dans le tableau facilite la maintenance, la lecture des circuits et la sécurité électrique de l’ensemble de l’installation.
Le regroupement des disjoncteurs par type de circuit est une bonne pratique. Par exemple, placer tous les disjoncteurs liés à l’éclairage dans une rangée distincte de ceux gérant les prises, et isoler les circuits spécifiques comme le chauffage ou la climatisation. Utiliser des étiquettes claires et durables améliore la lisibilité et accélère toute intervention.
L’utilisation des accessoires Legrand tels que les peignes de répartition, barrettes de connexion et étiquettes, facilite ce travail d’organisation et assure des connexions fiables et sécurisées. La gestion des câbles avec des attaches et gaines adaptées prévient les enchevêtrements et les risques liés à un câblage désordonné.
Il faut également anticiper une éventuelle extension tableau. Un tableau 2 rangées peut rapidement saturer si des équipements supplémentaires sont ajoutés, comme un système de domotique avancé, une pompe à chaleur ou un circuit pour véhicule électrique. Prévoir des modules libres dès la conception est donc primordial.
Pour les besoins croissants ou pour un logement plus grand, l’ajout d’un tableau secondaire ou la mise en place d’un tableau à 3 rangées peut être envisagée. Cette extension permet d’éviter la surcharge et d’assurer une bonne répartition des protections, tout en maintenant la conformité avec les normatives.
Voici une liste des bonnes pratiques pour optimiser votre tableau 2 rangées :
- Faire un schéma clair et précis avant l’installation.
- Respecter les normes NF C 15-100 concernant le nombre et la nature des circuits.
- Grouper les circuits par usage pour faciliter la maintenance.
- Installer un nombre suffisant de modules libres pour l’extension.
- Utiliser des accessoires compatibles et de qualité pour les connexions.
- Assurer un câblage propre avec code couleur et gaines protectrices.
- Respecter les distances et volumes sécuritaires, notamment dans les pièces humides.
Cela facilitera non seulement la gestion actuelle de votre installation, mais aussi ses adaptations futures sans risque de saturation ou de non-conformité. Pour approfondir l’aspect extension et modification, un guide sur le nombre de rangées dans un tableau électrique apporte des conseils précieux.
