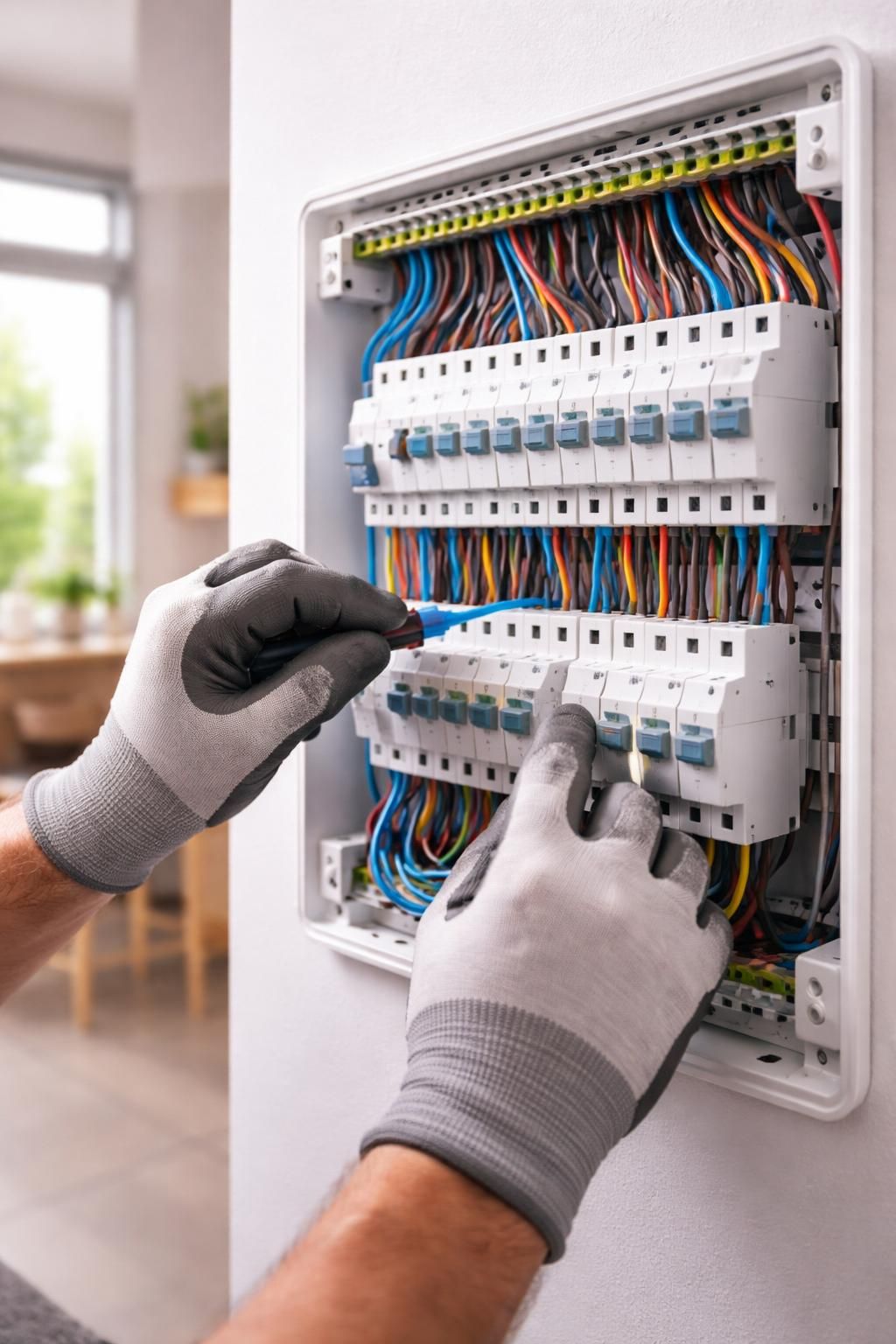

Comprendre le rôle fondamental du tableau électrique dans une installation électrique domestique
Le tableau électrique est la pièce maîtresse de toute installation électrique domestique. Souvent méconnu des particuliers, il assure pourtant la distribution électrique à l’intérieur du logement tout en garantissant la sécurité des usagers. On peut le comparer au centre névralgique où arrive le courant électrique depuis le compteur pour être réparti efficacement vers les différents circuits de la maison.
Son rôle va bien au-delà d’une simple répartition : il intègre des dispositifs essentiels pour la protection électrique. Le tableau veille à ce que le courant électrique circule avec des intensités maîtrisées, au travers de disjoncteurs et d’interrupteurs différentiels, qui interrompent l’alimentation en cas de surcharge ou de fuite de courant. Ainsi, il prévient les risques d’incendie et les électrocutions.
Structuré selon la norme NF C 15-100, qui fixe les exigences de sécurité et de mise en œuvre applicables en France en 2026, le tableau électrique doit être installé dans un endroit accessible, souvent dans la Gaine Technique Logement (GTL). Cette gaine permet notamment d’harmoniser l’agencement des équipements et les connexions électriques dans un espace dédié respectant les contraintes dimensionnelles, généralement 60 cm de largeur sur 25 cm de profondeur minimum.
Un emplacement hors zones humides est recommandé, avec des manettes et commande situées entre 0,90 m et 1,80 m du sol, ce qui facilite l’accès tout en assurant une bonne ergonomie de manipulation en cas d’urgence. Ce positionnement est crucial pour répondre à la fois aux exigences réglementaires et aux impératifs pratiques liés à la sécurité électrique et à la maintenance.
Le tableau électrique se compose principalement de modules modulaires et indépendants installés sur un rail DIN, une structure standardisée permettant une organisation rationnelle du câblage. Chaque élément joue un rôle distinct mais complémentaire pour maintenir la stabilité et la sûreté du système électrique. La connaissance des composants qui constituent ce dispositif contribue à mieux appréhender son fonctionnement et à garantir une installation conforme et sécurisée.
Par exemple, dans une maison classique, le tableau va distribuer l’électricité vers des zones spécifiques comme le salon, la cuisine ou la salle de bains, chacun protégé par un disjoncteur adapté à la puissance et à l’usage. Cette segmentation évite que le déclenchement d’un circuit n’impacte l’ensemble de la maison, facilitant ainsi le dépannage en cas de panne.
Il est fortement recommandé de faire contrôler ou installer votre tableau électrique par un électricien qualifié. Une mauvaise installation ou un choix inadapté des composants peut entraîner des risques électriques sérieux et compromettre la sécurité du logement. Le professionnel garantit la conformité aux normes en vigueur, et vous conseille sur le meilleur dimensionnement en fonction de vos besoins énergétiques.
Les composants clés d’un tableau électrique : leur fonctionnement et leur dimensionnement dans l’installation électrique
Le fonctionnement d’un tableau électrique repose sur la coordination de plusieurs éléments indispensables. Chacun possède une fonction spécifique pour garantir la protection électrique et une distribution optimale du courant électrique dans le logement. Analyser chaque composant facilite la compréhension de son rôle dans la sécurité électrique et dans le bon câblage des circuits.
Les disjoncteurs divisionnaires : protéger contre les surcharges et courts-circuits
Les disjoncteurs divisionnaires constituent la première ligne de défense dans votre panneau électrique. Ils détectent les surintensités causées par des surcharges temporaires ou un court-circuit, interrompant alors immédiatement le courant pour éviter tout dommage. Selon la norme NF C 15-100, chaque type de circuit doit être protégé par un disjoncteur calibré selon la charge :
- 10A pour l’éclairage avec câble de 1,5 mm², supportant jusqu’à 8 points lumineux par circuit.
- 16A ou 20A pour les prises de courant avec câble de 2,5 mm², selon le nombre de prises.
- 20A pour les circuits dédiés tels que les fours ou lave-linge avec câble de 2,5 mm².
- 32A pour les plaques de cuisson, câblées en 6 mm².
- 20A pour le chauffage électrique, avec la même section de câble que les appareils dédiés.
Le choix du calibre et de la courbe de déclenchement (B, C ou D) du disjoncteur dépend du type d’appareil et de son appel de courant, ce qui garantit une protection adaptée à chaque usage.
Interrupteurs différentiels : la protection essentielle contre les fuites de courant
Ces modules protègent les personnes en détectant toute fuite de courant à la terre, ce qui peut provoquer un choc électrique. À partir de 30 mA, l’interrupteur différentiel coupe l’alimentation très rapidement, évitant des accidents graves. Selon les usages, différents types d’interrupteurs sont utilisés :
- Type AC, le plus courant, pour l’éclairage et les prises classiques à courant alternatif.
- Type A, obligatoire pour les appareils électroménagers avec moteur, comme le lave-linge ou les plaques de cuisson, car ils détectent également le courant continu.
- Type F, recommandé pour les équipements sensibles (informatique, systèmes de sécurité) pour éviter les déclenchements intempestifs.
La norme impose au minimum deux interrupteurs différentiels par tableau électrique, chaque dispositif protégeant jusqu’à huit disjoncteurs divisionnaires. Cela permet de compartimenter la protection et d’éviter une coupure générale en cas de défaut sur un circuit.
Les peignes et borniers : faciliter le câblage et assurer une distribution électrique fiable
Les peignes de raccordement permettent de relier facilement plusieurs disjoncteurs ensemble, garantissant une alimentation parallèle et simplifiant grandement l’installation du câblage. Ils assurent une compression homogène du courant électrique et réduisent le risque d’erreurs dans le câblage des fils électriques.
Les borniers centralisent les connexions de mise à la terre ou de neutre. Une bonne installation de ces borniers est essentielle pour garantir une protection électrique efficace et conforme aux standards en vigueur.
Modules complémentaires : parafoudre, contacteurs, et délesteurs
Pour compléter la sécurité, certains tableaux intègrent un parafoudre, fortement recommandé surtout dans les zones où le risque d’orage est important (indice kéraunique supérieur à 25), protégeant ainsi les appareils des surtensions. Les contacteurs jour/nuit et délesteurs optimisent la gestion de la consommation électrique, particulièrement pour les chauffe-eau, réduisant ainsi la facture énergétique.
Cette organisation modulable permet d’anticiper les besoins futurs en gardant au moins 20% d’emplacements libres pour l’ajout de circuits ou de modules domotiques, un gage d’évolution et d’adaptabilité de votre installation.
Lire et interpréter un schéma électrique : comprendre votre tableau électrique pour une sécurité optimale
Le schéma électrique est un outil indispensable pour visualiser l’organisation interne de votre tableau électrique et pour comprendre le cheminement du courant électrique dans votre installation. Maîtriser la lecture de ce type de schéma facilite la maintenance, l’ajout de circuits ou la détection de pannes.
Symboles et représentations normalisées sur un schéma électrique
Chaque symbole sur un schéma correspond à un composant standard :
- Un rectangle représente un disjoncteur.
- Une vague symbolise un interrupteur différentiel.
- Le triangle indique la mise à la terre.
- Les lignes traçant le circuit illustrent le câblage entre chaque élément.
Ces conventions permettent une lecture universelle facilitant le travail des électriciens et la compréhension des particuliers éclairés. Les annotations fournissent aussi des informations précises telles que le calibre du disjoncteur, le type d’interrupteur différentiel, ou la section des fils utilisés.
Application pratique : suivi du courant électrique dans le schéma
En partant du disjoncteur de branchement, on peut suivre l’arrivée du courant électrique vers les interrupteurs différentiels, puis vers les disjoncteurs divisionnaires et enfin vers chaque circuit individuel. Cette méthode permet de s’assurer que chaque circuit est bien protégé et que la charge est équilibrée.
Comprendre ce flux est utile lors d’une panne ou pour anticiper une extension de l’installation électrique. Par exemple, lors de l’ajout d’une prise électrique, le schéma indique où connecter le nouveau circuit facilement sans erreur.
Ces schémas servent aussi lors des contrôles par un professionnel lors de la validation de l’installation conformément à la norme NF C 15-100. Ils représentent donc un élément de traçabilité et un gage de sécurité.
Normes et réglementation : impératifs de la norme NF C 15-100 pour votre tableau électrique en 2026
La norme NF C 15-100, pilier incontournable de la sécurité électrique en France, régit intégralement la conception, l’installation et le fonctionnement des tableaux électriques domestiques. En 2026, son respect est obligatoire pour garantir la conformité légale et la protection des biens et des personnes.
Exigences essentielles imposées par la norme pour la sécurité électrique
La norme impose, entre autres, un minimum de deux interrupteurs différentiels 30 mA, dont un de type A pour les circuits comprenant des appareils électroménagers motorisés. Elle interdit l’usage des anciens fusibles à vis, au profit des disjoncteurs réarmables modernes qui assurent une meilleure fiabilité.
Les manettes des disjoncteurs doivent se situer entre 0,90 m et 1,80 m du sol, afin de garantir un accès aisé. De plus, une réserve d’au moins 20% de modules libres est obligatoire pour anticiper les évolutions et extensions de votre tableau électrique, condition essentielle pour éviter les surcharges du système.
La Gaine Technique Logement (GTL) : un espace dédié réglementaire
La GTL est incontournable en neuve comme en rénovation majeure. Elle centralise le tableau, le disjoncteur de branchement ainsi que le coffret de communication. Son installation dans un lieu accessible et hors zones humides est régie par des dimensions précises (60×25 cm minimum), qui facilitent l’entretien et la sécurité.
Avantages d’une installation conforme et risques liés à la non-conformité
Respecter la norme NF C 15-100 ne se limite pas à une formalité administrative. Cela minimise les risques d’incendie, réduit les interruptions de courant, et optimise la répartition électrique. La conformité facilite aussi l’obtention d’une attestation Consuel indispensable pour la mise en service et l’assurance habitation.
Un tableau non conforme ou mal installé expose à des risques graves et peut invalider votre couverture en cas de sinistre. Pour cette raison, l’intervention d’un professionnel certifié est indispensable lors de toute installation, rénovation ou extension du panneau électrique.

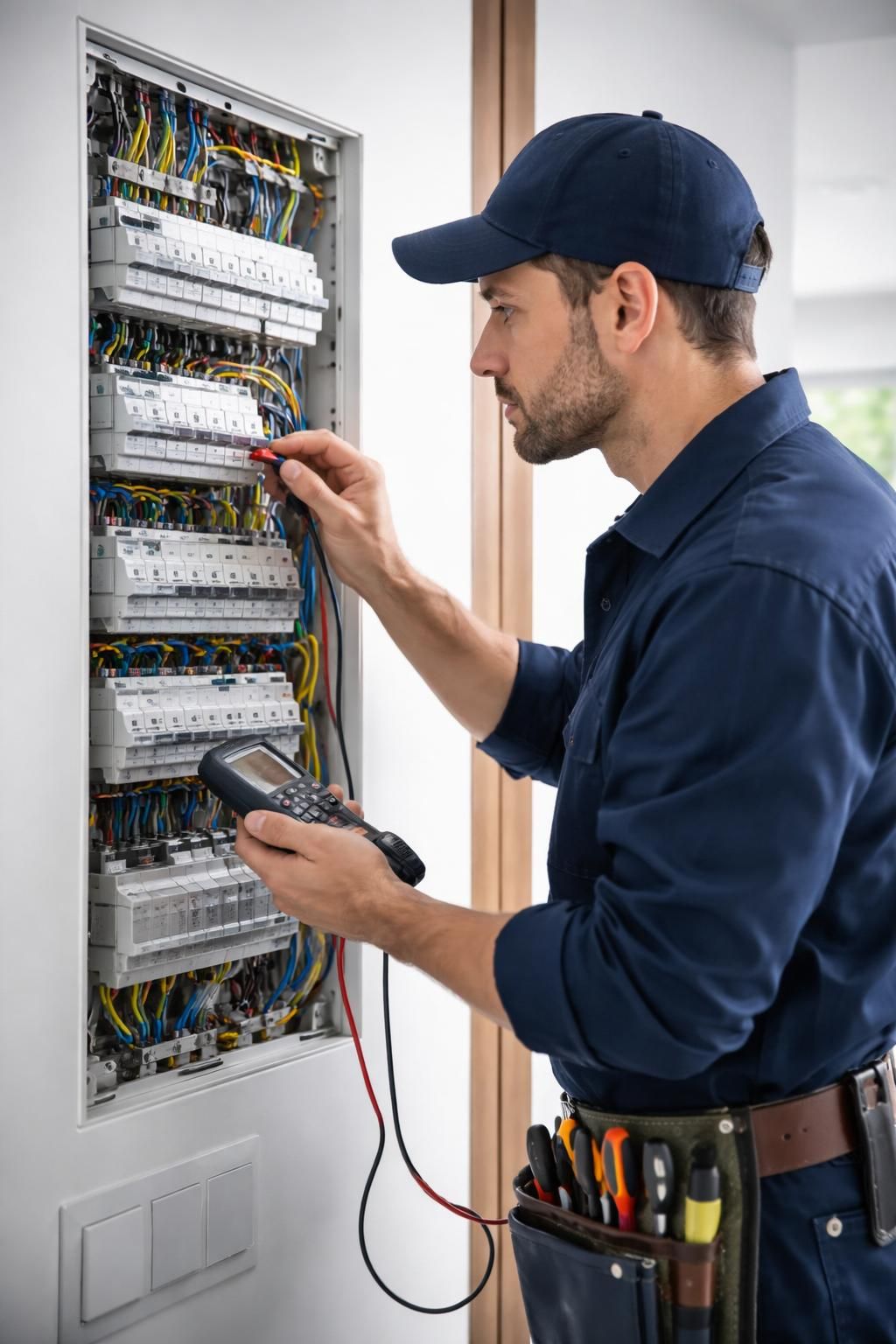

Installation et maintenance du tableau électrique : étapes clés et recommandations pour une sécurité durable
Installer un tableau électrique ou le remplacer requiert une approche méthodique respectant rigoureusement les règles de sécurité et les normes. Le processus débute par la planification, le choix des composants puis les étapes concrètes d’installation et enfin, l’entretien périodique.
Précautions indispensables avant et pendant l’installation
Avant de commencer tout travail, il faut impérativement couper l’alimentation générale via le disjoncteur de branchement. L’emploi d’un vérificateur d’absence de tension (VAT) conforme garantit qu’aucun courant ne circule. Il est recommandé d’utiliser des équipements de protection individuelle (gants, lunettes et chaussures isolantes) pour prévenir tout accident.
Le tableau doit être fixé solidement, en respectant la hauteur réglementaire, puis les composants installés un par un sur le rail DIN. Le respect du schéma électrique et des polarités est crucial pour éviter les erreurs de câblage qui pourraient entraîner des pannes ou des risques électriques dangereux. L’utilisation des peignes facilite le raccordement des disjoncteurs, garantissant un câblage propre et fiable.
Étapes de raccordement et vérifications finales
- Fixer le tableau électrique dans la GTL en respectant les dimensions réglementaires.
- Installer le disjoncteur de branchement et les interrupteurs différentiels en tête de tableau.
- Brancher chaque disjoncteur divisionnaire en respectant les calibres et les fonctions attribuées.
- Connecter neutres et terre sur les borniers dédiés.
- Effectuer des tests de déclenchement des interrupteurs différentiels en appuyant sur le bouton « TEST » pour s’assurer de leur bon fonctionnement.
- Contrôler la continuité de la terre et l’absence de court-circuit.
- Étiqueter clairement chaque circuit pour faciliter le diagnostic et la maintenance future.
Face à la complexité et aux risques liés à l’électricité, la plupart des particuliers feront appel à un électricien qualifié, qui sera également habilité à délivrer l’attestation Consuel, document indispensable à la mise en service du circuit par Enedis.
Entretien et dépannage : garantir la longévité et la fiabilité
Un entretien régulier du tableau est vital. Il s’agit principalement de vérifier l’état des connexions, d’éliminer la poussière et l’humidité et de tester chaque interrupteur différentiel tous les mois. Un tableau électrique bien entretenu prévient les pannes et réduit les risques d’incidents liés au courant électrique.
En cas de panne persistante, déclenchement intempestif ou signes d’usure, il est impératif de consulter un professionnel. Pour découvrir les conseils pratiques sur la dépannage électrique en maison ou en cas de coupure de courant inopinée, des ressources spécialisées apportent un éclairage précieux pour identifier les causes tout en respectant la sécurité électrique.
