Installer un tableau électrique en saillie : guide pratique et conseils essentiels

Comprendre l’installation électrique en saillie pour votre tableau électrique

L’installation électrique avec un tableau en saillie constitue une solution privilégiée pour ceux qui souhaitent limiter les travaux de rénovation ou d’aménagement. Contrairement à la pose encastrée, l’installation en saillie évite les saignées et les travaux lourds de maçonnerie, rendant ainsi le chantier plus rapide et moins coûteux. Le tableau en saillie est fixé directement sur le mur, à l’aide de vis et chevilles, et les câbles sont acheminés via des goulottes, moulures ou plinthes prévues à cet effet.

Cette méthode s’adresse particulièrement aux bâtiments anciens où les murs ne sont pas adaptés pour un encastrement ou pour les extensions où l’aspect évolutif est primordial. En 2026, les besoins d’adaptabilité du logement et l’importance de la sécurité électrique guident fortement ce choix. Cette installation doit cependant respecter rigoureusement la norme NF C 15-100, qui encadre les règles sur la disposition des tableaux, la protection des circuits, ainsi que le dimensionnement des éléments.

Le tableau en saillie se distingue par sa facilité d’accès pour la maintenance ou l’ajout de circuits supplémentaires. Néanmoins, il nécessite une attention particulière pour un câblage organisé et esthétique, afin d’éviter l’encombrement visuel et le risque d’endommagement des câbles. Cela impose un choix judicieux des moulures et conduits rigides destinés à protéger les fils électriques.

Avantages de la pose en saillie

La pose en saillie présente plusieurs avantages concrets :

• Gain de temps sur l’installation : Sans travaux de saignées, la mise en place du tableau et des câbles est plus rapide.
• Moins coûteuse : L’absence de travaux de maçonnerie réduit sensiblement les dépenses, ce qui est un paramètre important dans les rénovations.
• Accessibilité facilitée : Les composants restent visibles, ce qui simplifie les interventions futures.
• Flexibilité : Idéal pour ajouter des prises, interrupteurs ou modifier des circuits sans repasser par des gros travaux.

En revanche, il est recommandé d’utiliser des moulures et goulottes adaptées, certifiées pour la protection mécanique des câbles, et respectant l’esthétique de votre habitat.

Pour en savoir plus sur le rôle du tableau électrique dans votre habitation, vous pouvez consulter ce article détaillé.

Les étapes détaillées pour poser correctement un tableau électrique en saillie

La réussite d’une pose en saillie repose sur une méthodologie rigoureuse et l’utilisation d’outils d’électricien adaptés. Cette section expose les étapes clés à suivre pour un câblage sûr et conforme.

1. Choix de l’emplacement et préparation

Selon la norme NF C 15-100 ainsi que les recommandations actuelles, le tableau doit être accessible facilement, à une hauteur comprise entre 1,30 m et 1,80 m, dans une pièce communiquant avec les différents circuits. Il est crucial d’éviter les zones humides ou trop proches d’appareils générant des fortes chaleurs.

Avant de commencer, vérifiez l’état du mur et sa capacité à supporter le tableau qui peut peser de 3 à 7 kg selon la taille et la gamme. Une surface plane facilite le verrouillage mécanique et garantit une fixation stable. Munissez-vous des chevilles adaptées (chevilles Molly pour placo, par exemple) et des vis recommandées.

2. Mise hors tension et sécurité

La sécurité électrique est primordiale. Il faut impérativement couper le disjoncteur général avant toute manipulation. Assurez-vous de tester l’absence de tension sur les fils avec un testeur de tension.

Ce point est non négociable pour éviter les risques d’électrocution. Même en cas d’intervention mineure telle qu’un raccordement, le recours à un électricien qualifié reste conseillé pour garantir le strict respect des normes de sécurité électrique.

3. Installation mécanique du tableau en saillie

Faites marquer au crayon l’emplacement des points de fixation. Percez les trous correspondant et insérez les chevilles. Positionnez le tableau et vissez-le solidement. Vérifiez à l’aide du niveau à bulle la parfaite horizontalité afin d’assurer une bonne ergonomie d’utilisation.

4. Câblage et raccordement

Le tableau électrique regroupe différents modules : disjoncteurs divisionnaires, interrupteurs différentiels, peignes de connexion, borniers, etc. Chaque élément doit être correctement installé selon son rôle. Le câblage doit respecter les codes couleurs (bleu pour neutre, rouge ou noir pour phase, vert/jaune pour la terre).

Utilisez des goulottes pour acheminer les câbles vers leur réseau respectif tout en les protégeant des agressions mécaniques. Le montage des disjoncteurs doit prendre en compte leur calibre adapté à la puissance des appareils desservis.

Le dimensionnement du tableau et de ses modules est crucial, car un tableau sous-dimensionné peut entraîner des surcharges et des risques d’incendie. Vous pouvez consulter notre guide sur le dimensionnement d’un tableau électrique pour plus de précisions.

5. Contrôle final et remise en service

Avant de remettre l’alimentation sous tension, vérifiez toutes les connexions, la bonne fixation des modules, ainsi que l’absence d’erreurs de câblage. Testez les interrupteurs différentiels et disjoncteurs avec leurs boutons de test. Un tableau bien installé offre une sécurité optimale pour toute l’installation électrique domestique.

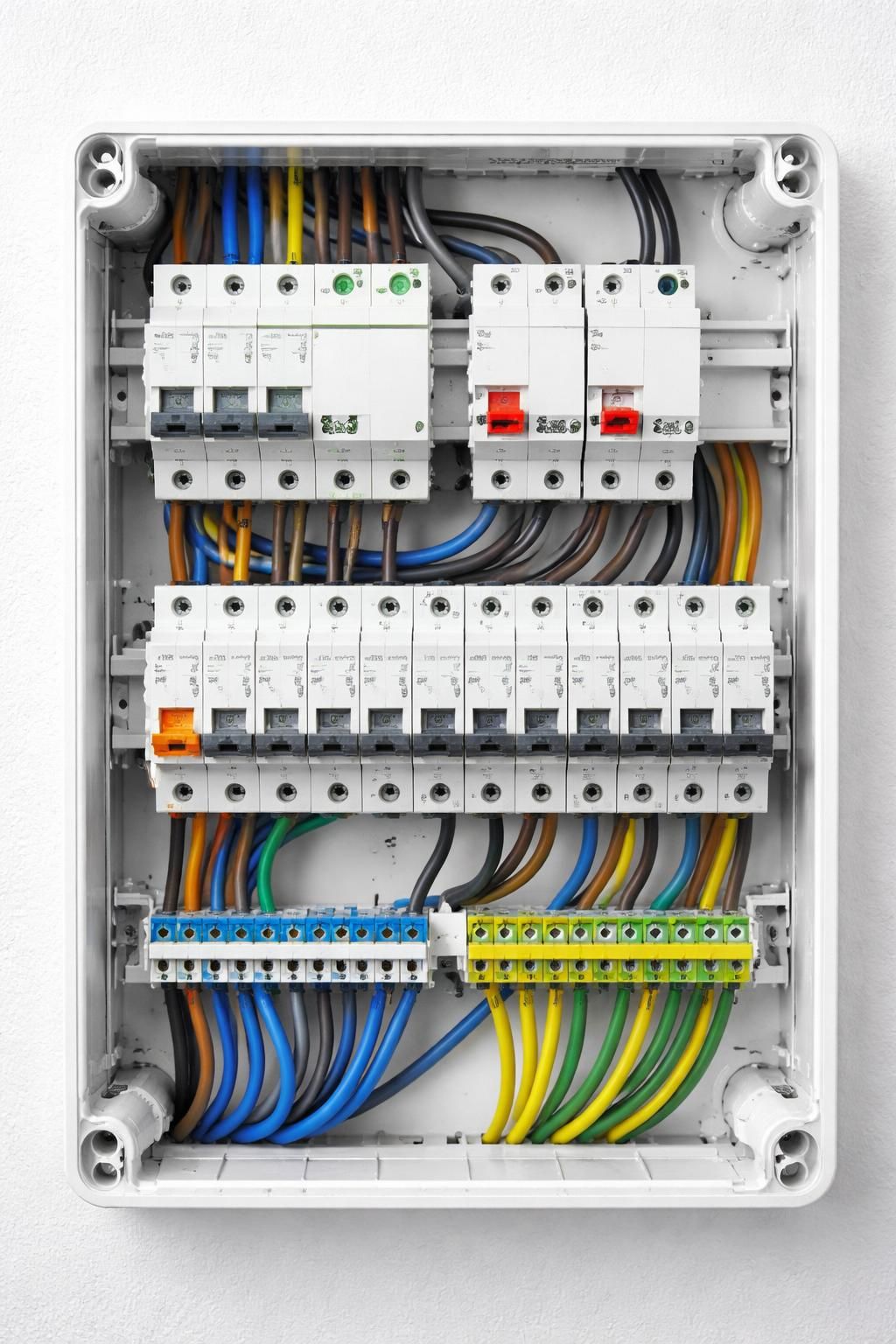

Les composants essentiels d’un tableau électrique en saillie et leur rôle

Un tableau électrique est composé de plusieurs éléments indispensables qui collaborent pour assurer la sécurité et la gestion efficace de l’électricité domestique.

Disjoncteurs et interrupteurs différentiels

Le disjoncteur protège chaque circuit en interrompant le courant si la charge dépasse la valeur admissible, évitant ainsi les risques de surchauffe et d’incendie. Chaque circuit doit donc être équipé d’un disjoncteur calibré en fonction de la puissance annoncée.

L’interrupteur différentiel assure la protection des personnes contre les défauts d’isolement, en coupant le courant dès qu’une fuite de courant est détectée (par exemple, défaut d’isolement vers la terre). En résidentiel, une sensibilité de 30 mA est généralement requise.

Peignes et borniers

Les peignes facilitent le raccordement électrique en assurant la distribution d’alimentation aux disjoncteurs. Ils garantissent une connexion fiable et minimale en câblage manuel, ce qui est particulièrement utile sur un tableau en saillie pour limiter l’encombrement des câbles.

Les borniers servent à effectuer les connexions proprement, notamment sur les circuits de terre, permettant une liaison équipotentielle conforme aux prescriptions de la norme NF C 15-100.

Contacteurs et modules spécifiques

Selon les besoins, d’autres modules peuvent être intégrés : contacteur jour/nuit pour le chauffage, relais temporisés pour gestion d’éclairage, ou encore modules domotiques pour un pilotage intelligent. Ces composants augmentent la polyvalence de votre installation électrique tout en restant accessibles grâce à la pose en saillie.

Choix des marques et estimation des coûts

Les principales marques disponibles en 2026, telles que Legrand, Schneider ou Hager, proposent des produits fiables et compatibles avec les exigences normatives. Le choix dépendra du budget, de la disponibilité et des préférences en terme de fonctionnalités et design. Legrand, par exemple, est souvent apprécié pour sa large gamme et son système modulaire, Schneider pour ses innovations dans les systèmes connectés, et Hager pour son excellent rapport qualité-prix.

Le tarif d’un module disjoncteur varie généralement entre 10 et 30 euros, tandis qu’un interrupteur différentiel est facturé entre 40 et 100 euros selon la sensibilité et le type (type AC, A ou F). Pour une installation complète d’un tableau en saillie standard, il faut compter entre 350 et 700 euros hors main-d’œuvre, selon le nombre de modules et la complexité.

Les règles d’or pour une installation électrique en saillie conforme à la norme NF C 15-100

La norme NF C 15-100 est la référence obligatoire pour toutes les installations électriques domestiques en France. Elle fixe des règles strictes afin d’assurer la sécurité des personnes et des biens.

Positionnement et accessibilité du tableau

Selon cette norme, le tableau électrique en saillie doit être placé dans une zone facilement accessible, sans obstacle, et à une hauteur comprise entre 0,9 m et 1,8 m. L’installation en saillie facilite cette accessibilité mais impose aussi de protéger les câbles utilisés à l’aide de conduits rigides ou moulures solidement fixées.

Dimensions du tableau et nombre de modules

La norme impose un dimensionnement en fonction de la surface habitable et des circuits répartis (éclairage, prises, chauffage, électroménager). Par exemple, un logement classique de 80 m² nécessite un tableau de 18 à 24 modules. Le recours à un tableau avec plusieurs rangées est parfois indispensable pour une installation correctement segmentée.

Il est conseillé de consulter un guide spécialisé comme celui sur le nombre de modules pour un tableau électrique avant de se lancer dans l’achat.

Protection, liaison à la terre et sécurité électrique

La liaison équipotentielle principale, obligatoire, garantit la mise à la terre de l’installation, un élément central pour la sécurité électrique. L’interrupteur différentiel doit protéger les circuits salon, chambres, cuisines, et salle de bains spécifiquement, avec un seuil de déclenchement adapté.

L’absence de cette liaison ou une installation non conforme exposent les occupants à des risques d’électrocution ou d’incendie. Il est impératif de faire appel à un professionnel pour vérifier et valider la mise à la terre et le câblage général.

Matériaux et outillage conformes

Tous les matériaux doivent être certifiés et conformes aux normes européennes. L’outillage doit être manipulé avec précision : pince à dénuder, tournevis testeur, niveau et goulottes adaptées. Un tableau bien agencé facilite aussi la maintenance et évite les erreurs lors d’interventions.

L’importance du respect de ces règles en termes d’installation électrique s’illustre par la nécessité de consulter un professionnel dans les cas de doute, pour éviter les malfaçons qui peuvent coûter cher en sécurité et en réfections ultérieures.

Conseils pratiques et astuces pour un montage électrique en saillie réussi

Au-delà des aspects techniques et normatifs, une installation réussie passe par des choix judicieux et des bonnes pratiques qui garantissent durabilité et sécurité au quotidien.

Sélection des composants et organisation du câblage

Optez pour des modules de qualité bien adaptés à votre consommation et au type d’habitation. Privilégiez les marques reconnues comme Legrand, Schneider ou Hager. Un câblage clair, avec un étiquetage précis des circuits, réduit tout risque de confusion et simplifie les interventions futures.

Utilisation correcte des moulures et protection des câbles

La pose de moulures en PVC rigide ou de goulottes assure le maintien des câbles au mur tout en les protégeant efficacement des chocs. Ces accessoires doivent être choisis avec soin pour assurer une esthétique soignée et une grande fonctionnalité. Il faut veiller à ne pas trop serrer les câbles à l’intérieur, afin d’éviter les déformations et la surchauffe.

Exemple de matériel nécessaire pour l’installation en saillie

Faire appel à un professionnel : quand et pourquoi ?

Si vous n’êtes pas totalement à l’aise avec la manipulation électrique, il est nécessaire de contacter un électricien certifié. Ce professionnel s’assurera que la pose en saillie, le câblage, et la mise à la terre respectent l’ensemble des normes en vigueur. De plus, pour la rénovation ou la mise en conformité, son expertise minimise les risques liés à une mauvaise installation.

Pour ceux qui préfèrent une assistance ciblée, il existe des services spécialisés pour trouver un électricien qualifié localement qui pourra vous aider pas à pas dans votre projet, tout en garantissant une sécurité optimale.

Enfin, pour approfondir vos connaissances et maîtriser parfaitement votre installation électrique, il est intéressant de parcourir ce guide complet sur le tableau selon la norme NF C 15-100.
