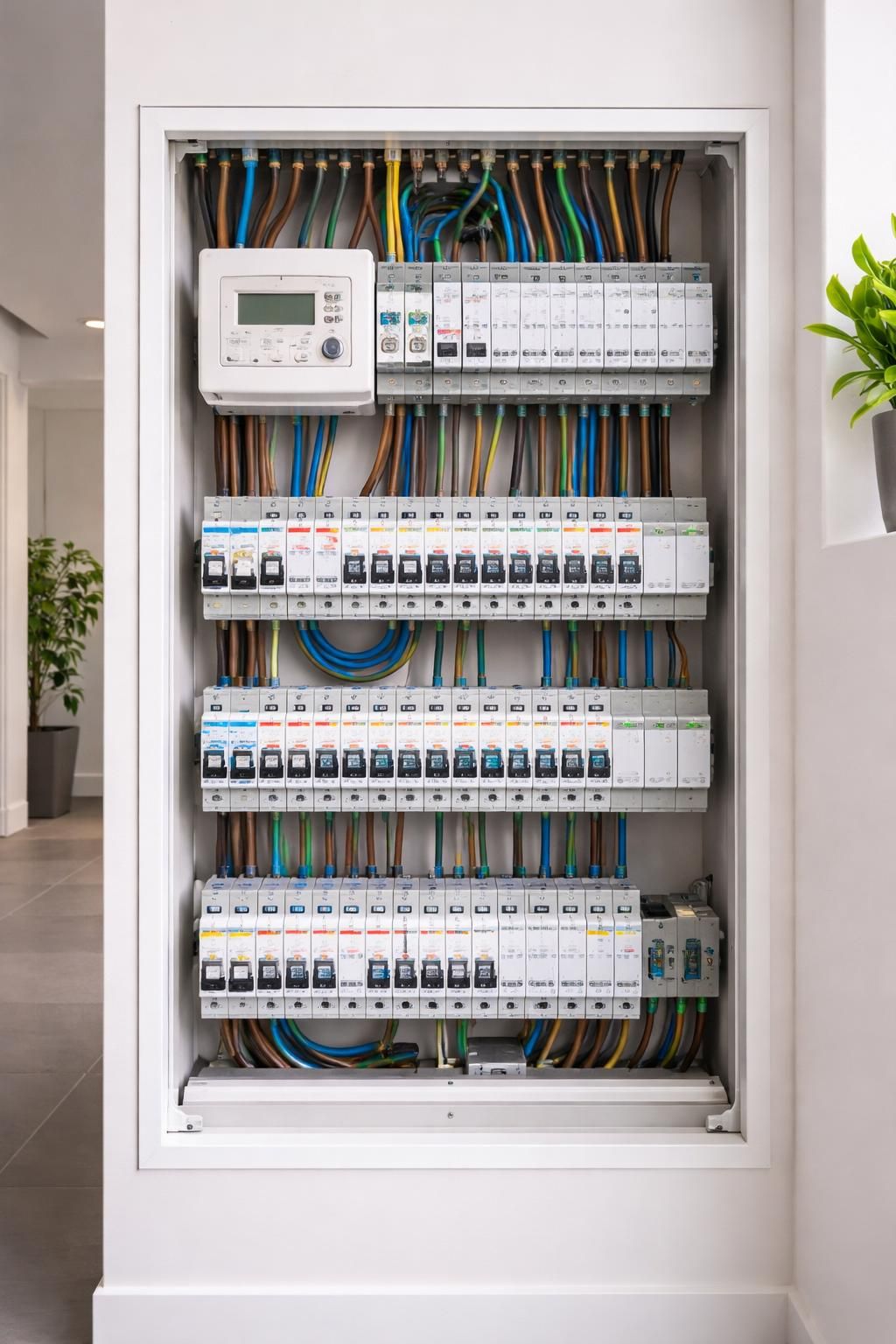

Le rôle fondamental des modules dans un tableau électrique domestique
Dans une installation électrique résidentielle, le tableau électrique est le cœur névralgique qui assure la distribution et la protection des circuits. Le nombre de modules dans un tableau électrique standard joue un rôle déterminant dans sa capacité à gérer efficacement les différents circuits domestiques. Mais qu’entend-on précisément par « module » dans ce contexte ? Un module correspond à une unité de largeur standardisée (généralement 18 mm) où s’insèrent les composants comme les disjoncteurs, les interrupteurs différentiels, les contacteurs, ou encore les peignes de raccordement. Ce standard permet d’organiser proprement les différents éléments et facilite la maintenance.
Le tableau électrique domestique se compose donc d’une certaine capacité en modules, reflétant le nombre de ces unités disponibles pour installer les protections nécessaires. Une estimation adaptée du nombre modules tableau est essentielle afin de garantir la sécurité et de respecter les normes en vigueur telles que la NF C 15-100, qui encadre précisément la configuration tableau électrique pour les habitations neuves ou rénovées. Lorsque vous envisagez de remplacer ou d’installer un tableau, comprendre le dimension modules électrique vous aidera à anticiper vos besoins électriques et à éviter des interventions coûteuses au cours de la vie de votre installation.
Les modules standard tableau sont par ailleurs un indicateur clé pour dimensionner un tableau électrique. On trouve couramment des tableaux équipés de 12, 18, 24, jusqu’à 36 modules selon la complexité et la taille de l’installation domestique. Chaque circuit doit être protégé individuellement par un disjoncteur ou un fusible installé dans un module dédié, d’où l’importance de prévoir un nombre suffisant avant de débuter toute opération.
Il est crucial de noter que l’ajout d’équipements connectés, comme des prises ou interrupteurs intelligents, ou la motorisation de volets roulants, impacte directement le dimensionnement et le nombre modules tableau nécessaires pour accueillir ces composants supplémentaires. Dans ce contexte, une installation tableau électrique performante doit anticiper ces évolutions pour rester souple.
Enfin, il est toujours recommandé de confier l’installation, le calcul et la modification d’un tableau à un professionnel du domaine. Un électricien qualifié saura évaluer précisément la capacité modules tableau requise, en tenant compte des normes et des usages domestiques modernes. Pour en savoir plus sur les normes en vigueur, vous pouvez consulter le guide complet dédié à la norme tableau électrique.
Calculer le nombre modules tableau selon vos besoins électriques
Déterminer le nombre de modules nécessaires pour un tableau électrique standard nécessite une analyse rigoureuse des circuits à protéger. En général, on commence par décomposer l’ensemble de votre installation électrique en zones ou circuits : éclairage, prises de courant, chauffage, électroménager spécifique, et éventuellement circuits spécialisés pour la domotique ou la motorisation. Chaque circuit requiert un module dédié, car il doit être protégé individuellement pour éviter les risques de surcharge ou de court-circuit. Le dimensionnement des disjoncteurs et le nombre de modules sont donc intrinsèquement liés.
Par exemple, une maison moyenne avec :
- la cuisine équipée avec 3 circuits (lave-vaisselle, four, prises multiples),
- un circuit éclairage général,
- des circuits prises répartis sur 3 zones,
- un circuit pour chauffage,
- et un circuit pour les équipements spécifiques (chauffe-eau ou pompe),
pourrait nécessiter environ 10 à 15 modules au minimum. Il faut ajouter dans ce total au moins 2 à 3 modules destinés aux interrupteurs différentiels (qui protègent plusieurs circuits), ainsi que 1 à 2 modules pour le disjoncteur principal.
Voici une répartition standard courante afin d’évaluer la capacité modules tableau :
| Composant | Nombre modules nécessaires | Fonction |
|---|---|---|
| Disjoncteur différentiel 40A | 2 à 4 | Protection contre les fuites de courant, essentielle selon norme NF C 15-100 |
| Disjoncteurs divisionnaires | 1 par circuit (5 à 15 modules) | Protection des circuits individuels contre surcharge et court-circuit |
| Interrupteur général | 1 à 2 | Coupe l’alimentation électrique générale en cas d’urgence |
| Contacteurs (optionnel) | 1 à 3 selon équipements | Gestion automatique des charges (chauffage, volet roulant, etc.) |
En tenant compte de ces facteurs, un tableau modulaire standard de 18 ou 24 modules s’avère souvent suffisant pour couvrir les besoins classiques d’une maison standard. Le choix final dépendra donc de la configuration spécifique à votre habitat.
Les particuliers doivent être attentifs à ne pas saturer le tableau. Une surcharge de modules dans un tableau électrique peut rendre l’installation difficile à maintenir et favoriser les risques de panne.
En cas de doute, la consultation d’un expert reste fortement recommandée, notamment pour respecter la dernière réglementation et les normes tableau électrique 2026, toujours plus exigeantes en matière de sécurité et d’efficacité énergétique. Pour un exposé complet des règles, vous pouvez consulter les articles sur la norme électrique pour maison neuve.
Les composants essentiels et leur impact sur la capacité modules tableau
Au-delà du simple comptage de la capacité modules tableau, il est nécessaire de comprendre comment les différents composants influent sur les besoins en modules et leur disposition.
Les interrupteurs différentiels figurent parmi les composants indispensables : ils détectent toute fuite de courant vers la terre et coupent automatiquement le circuit concerné pour éviter les électrocutions. Ces dispositifs prennent habituellement entre 2 et 4 modules, en fonction du nombre de circuits protégés et de la sensibilité désirée (30 mA courant résiduel très courant pour la sécurité domestique). La norme NF C 15-100 impose un nombre minimum d’interrupteurs différentiel selon la taille et l’usage de l’habitation.
Ensuite, les disjoncteurs divisionnaires assurent la protection individuelle de chaque circuit. Ce sont des modules au standard DIN, occupant chacun une largeur d’un module. Le dimensionnement de ces disjoncteurs dépend de la puissance et du type d’usage (par exemple un disjoncteur 16 A pour les prises de courant et 10 A pour éclairage). Un mauvais calibrage peut entraîner des déclenchements intempestifs ou une protection insuffisante.
Les peignes de connexion, bien qu’encombrant peu d’espace en largeur, facilitent la distribution de l’alimentation aux différents disjoncteurs et doivent être choisis en fonction du nombre de modules et de l’intensité maximale. Ils ne comptent pas comme modules à part entière, mais leur compatibilité est essentielle pour une installation propre et efficace.
Enfin, les contacteurs et relais, notamment dans une configuration domotique évoluée ou pour la motorisation de volets roulants, nécessitent aussi de la place dans le tableau. Ces modules spécifiques peuvent varier de 1 à 3 modules chacun, selon leur puissance et fonction. Par exemple, un contacteur standard utilisé pour commander un chauffage électrique occupe généralement 2 modules.
Ces éléments combinés déterminent la taille finale du tableau. Lorsqu’un foyer inclut des solutions connectées, le nombre modules tableau peut rapidement augmenter. Dans ce cadre, il est pertinent de choisir des marques reconnues comme Legrand, Schneider ou Hager, qui proposent des modules et accessoires compatibles et fiables (coûts unitaires souvent compris entre 10 et 30 euros selon la gamme).
Le tableau ci-dessous résume l’impact des composants sur le nombre de modules nécessaires :
| Composant | Module(s) standard requis | Fonction détaillée | Fourchette de prix (approx.) |
|---|---|---|---|
| Interrupteur différentiel 40A 30mA | 2 à 4 | Protection des personnes contre les fuites de courant | 35€ – 70€ |
| Disjoncteur divisionnaire 16A | 1 | Protection contre surcharge/court-circuit pour prise ou éclairage | 10€ – 20€ |
| Contacteur | 1 à 3 | Commande automatique de charges (chauffage, volets) | 25€ – 60€ |
| Peigne de raccordement | 0 (accessoire) | Distribue le courant aux modules (compatible par module) | 15€ – 30€ |
Pour un bon dimensionnement, l’équilibre entre nombre modules tableau et type de composants doit être respecté afin que le montage reste aisé et conforme. Une installation mal dimensionnée peut causer des défaillances ou des difficultés lors de futures extensions.
Différences entre marques principales pour les modules tableau électrique

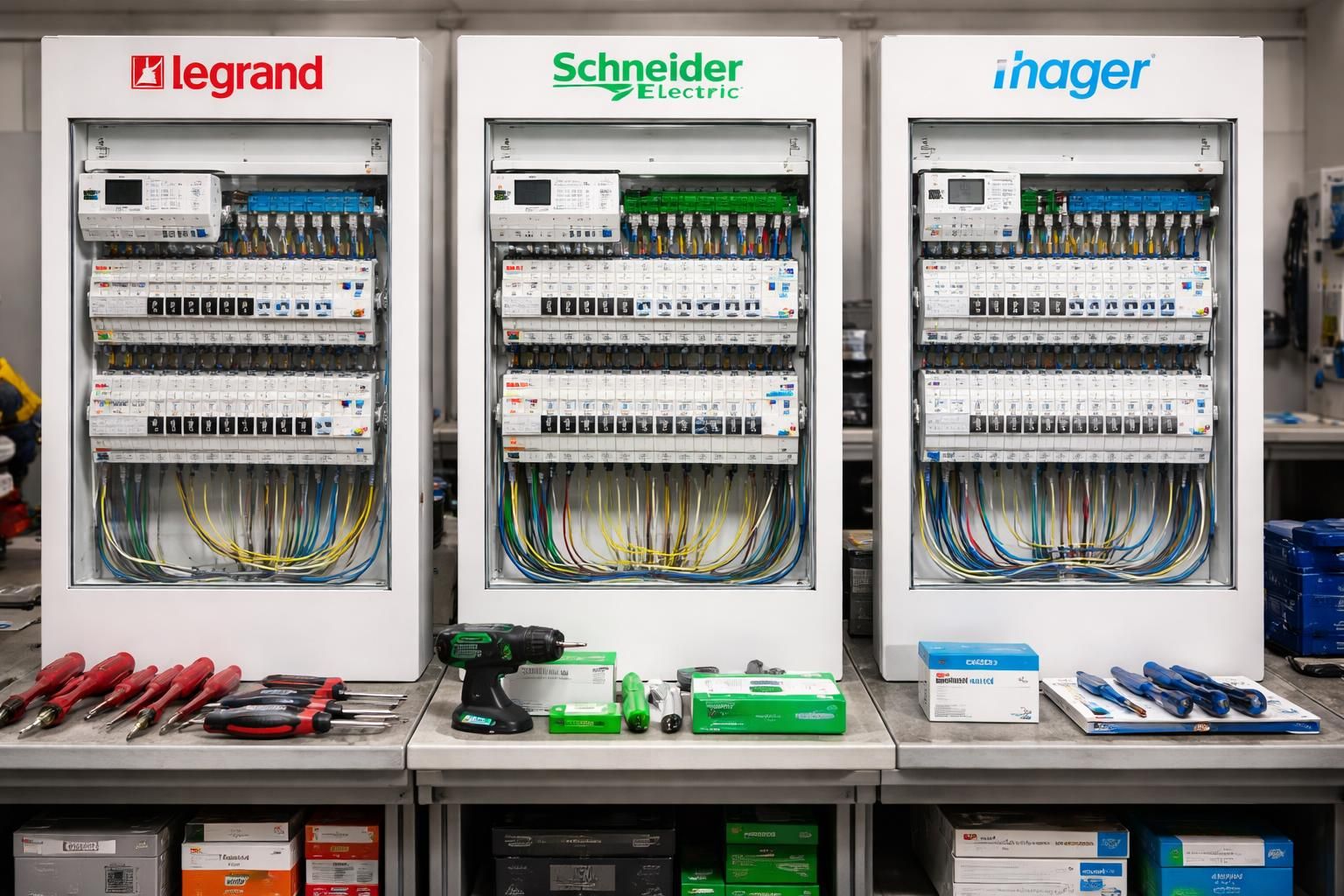

Le marché des tableaux électriques domestiques est dominé par plusieurs acteurs majeurs : Legrand, Schneider Electric et Hager. Le choix entre ces marques doit être guidé par la qualité, la compatibilité avec votre installation, le prix, et la disponibilité locale. Le nombre modules tableau n’est pas directement impacté par la marque, car tous respectent les standards modulaires, mais la qualité des composants améliore la sécurité et la durabilité.
Legrand est réputé pour sa large gamme de produits et sa compatibilité avec de nombreuses solutions connectées. Elle offre des modules avec une bonne ergonomie et des innovations récentes telles que des disjoncteurs avec indication numérique. Les tarifs sont généralement un peu plus élevés, oscillant entre 15 et 30 euros par module, mais cette marque rassure par sa fiabilité.
Schneider Electric propose une gamme robuste avec un excellent rapport qualité/prix. Leurs modules tableau électrique s’insèrent facilement et se montent rapidement grâce à un design standardisé. La marque est souvent choisie pour des installations neuves ou rénovations à budget maîtrisé. Le prix des modules est généralement plus accessible, autour de 10 à 25 euros, ce qui peut représenter une économie notable sur un tableau complet.
Hager est traditionnellement une marque très utilisée dans le tertiaire et le résidentiel avec une grande variété de composants adaptés aux configurations complexes. Elle se distingue par la modularité et la facilité de maintenance, particulièrement appréciées pour des tableaux avec un nombre élevé de modules. Côté tarif, elle se positionne entre Legrand et Schneider, et la qualité est reconnue pour durer.
Le tableau comparatif suivant facilite la comparaison rapide des marques :
| Critère | Legrand | Schneider Electric | Hager |
|---|---|---|---|
| Compatibilité domotique | Élevée | Bonne | Bonne |
| Qualité des matériaux | Très bonne | Bonne | Très bonne |
| Tarif moyen des modules | 15€ – 30€ | 10€ – 25€ | 12€ – 28€ |
| Disponibilité accessoires | Très large | Large | Large |
| Facilité d’installation | Bonne | Très bonne | Bonne |
Pour garantir une installation conforme et sécurisée, il est conseillé de faire appel à un professionnel qualifié pour sélectionner la meilleure marque adaptée à vos besoins et assurer un assemblage conforme aux normes. Vous pouvez retrouver un panorama complet et des conseils pratiques dans la catégorie dédiée sur maîtrise du tableau électrique selon la norme NF C 15-100.
Prévoir la capacité modules tableau pour une installation évolutive et sûre
La planification de votre tableau électrique doit intégrer la possibilité d’extensions futures. En effet, avec la montée en puissance des équipements connectés et l’intégration progressive d’éléments comme les thermostats connectés ou les moteurs de volets roulants, votre tableau électrique domestique pourrait devoir accueillir plus de modules qu’initialement prévu. Par exemple, la motorisation volet connectée nécessite un contacteur dédié et parfois des protections spécifiques.
Il est courant de conseiller d’opter pour un tableau avec une capacité de modules légèrement supérieure à celle strictement nécessaire, afin de garantir une flexibilité maximale. Cela signifie souvent choisir un tableau électrique de 24 ou 36 modules pour une maison standard, même si les besoins immédiats ne réclament que 18 modules. Ce surplus évite ainsi le remplacement prématuré du tableau, qui peut s’avérer coûteux et compliqué.
La norme NF C 15-100 impose également des règles précises pour la répartition des circuits entre différents interrupteurs différentiels, ce qui peut influencer fortement le nombre de modules nécessaires. Par exemple, pour assurer une meilleure sécurité, il est préférable de répartir les circuits sur plusieurs interrupteurs différentiel plutôt que d’en protéger tous sous un unique différentiel. Cela implique une multiplication des modules.
Pour une meilleure compréhension, voici une liste des éléments à anticiper lors du choix du nombre de modules :
- Intégration future de circuits complémentaires (prises, éclairage, chauffage)
- Installation de dispositifs connectés comme des prises connectées ou systèmes domotiques
- Ajout d’équipements consommateurs de forte puissance nécessitant des protections spécifiques
- Respect des normes tableau électrique en vigueur pour la sécurité et la maintenance
- Éventuelle subdivision des circuits pour une meilleure gestion et sécurité
En règle générale, installer un tableau électrique avec une capacité flexible est un investissement judicieux. Cela facilite les extensions sans devoir toucher à l’ensemble du câblage ou remplacer le tableau électrique.
En cas de travaux importants ou de rénovation, suivre la réglementation en vigueur et utiliser un diagnostic complet vous permettra d’éviter les erreurs de dimensionnement. Dans ces situations, un professionnel expérimenté reste le meilleur interlocuteur pour la conception et la réalisation de votre installation électrique, surtout si vous souhaitez intégrer des modules spécifiques ou évoluer vers une maison connectée.
