Dans un foyer moderne, le lave-linge est devenu un appareil incontournable. Pourtant, son installation électrique exige une attention particulière pour garantir sécurité et efficacité. Le circuit spécialisé dédié au lave-linge joue un rôle fondamental. Il assure une alimentation électrique stable tout en protégeant votre installation contre les surcharges et les risques liés à un mauvais dimensionnement. Comprendre ce circuit, ses normes, son rôle et son importance permet d’optimiser le fonctionnement électromécanique de votre machine ainsi que la maintenance de votre réseau domestique.
La norme NF C 15-100 encadre strictement la mise en place de circuits spécialisés pour les appareils de forte puissance, dont le lave-linge fait partie. Elle vise à prévenir les incidents électriques, tout en facilitant l’identification et la résolution des pannes. Ce cadre réglementaire est essentiel pour ceux qui souhaitent garantir la pérennité de leur installation et la sécurité des habitants. Il s’agit donc non seulement d’un impératif technique, mais aussi d’une recommandation incontournable.
Face aux nombreuses questions que suscite cet équipement, il est important d’examiner précisément à quoi sert un circuit spécialisé lave-linge, comment il s’installe dans la maison, et quelles sont les bonnes pratiques à adopter. Qu’il s’agisse de choisir les bons câbles, de dimensionner correctement le disjoncteur ou de comprendre les subtilités de l’électromécanique intégrée au lave-linge, chaque étape mérite une attention particulière. Ce guide méthodique vous apportera le maximum d’informations, que vous soyez un bricoleur expérimenté ou simplement un particulier souhaitant mieux comprendre cette composante essentielle de son installation électrique.
- Définition et réglementation : Qu’est-ce qu’un circuit spécialisé lave-linge et quelle norme l’encadre ?
- Fonctionnement électrique : Comment le circuit dédié garantit-il la sécurité et la performance du lave-linge ?
- Installation et dimensionnement : Les étapes pour mettre en place un circuit conforme et efficace.
- Maintenance et diagnostic : Identifier les dysfonctionnements liés à ce circuit spécialisé.
- Prévention et bonnes pratiques : Conseils pour optimiser la durée de vie et la sécurité de votre installation.
Rôle et définition du circuit spécialisé lave-linge selon la norme NF C 15-100
Le circuit spécialisé, dans le cadre d’un lave-linge, désigne une ligne électrique qui alimente exclusivement cet appareil. Cette configuration, imposée par la norme NF C 15-100, est destinée à garantir le bon fonctionnement et la sécurité de l’installation électrique domestique.
Cette ligne doit comporter un disjoncteur dédié, dimensionné en fonction de la puissance du lave-linge, généralement autour de 16A ou 20A selon le modèle et la section de câble utilisée. La présence d’un circuit dédié évite la surcharge des installations électriques et les problèmes de disjoncteurs qui sautent fréquemment. Il est donc essentiel de ne pas brancher d’autres appareils sur cette même ligne.
La norme précise également les caractéristiques du câble qui doit être utilisé. En général, un câble de section 2,5 mm² en cuivre est recommandé pour un lave-linge, afin de supporter la puissance nominale sans risque de surchauffe ni chute de tension importante. Cette section garantit une alimentation stable, indispensable pour un fonctionnement électromécanique optimal du lave-linge, notamment pour le démarrage du moteur et la gestion des cycles complexes.
Enfin, le rôle de ce circuit spécialisé ne se limite pas à l’alimentation électrique. Il participe aussi à la maintenance facilitée de votre installation, en isolant clairement la source d’alimentation du lave-linge. Ce diagnostic simplifié permet à un électricien qualifié d’intervenir rapidement en cas de panne, réduisant ainsi les coûts et les délais de réparation. Dans tous les cas, pour toute modification ou création de circuit, il est recommandé de faire appel à un professionnel disposant de la certification adaptée et familiarisé avec les exigences de la norme NF C 15-100.
Les dangers liés à l’absence de circuit spécialisé
Sans circuit dédié, plusieurs risques peuvent survenir. La surcharge électrique peut entraîner une usure prématurée des câbles et provoquer des courts-circuits. En outre, un disjoncteur mal dimensionné peut sauter régulièrement, perturbant le fonctionnement de votre lave-linge et causant ainsi des arrêts intempestifs qui peuvent endommager l’appareil électromécanique.
Le mélange d’appareils sur un même circuit peut également engendrer des variations de tension. Ces fluctuations nuisent au fonctionnement optimal des moteurs et des composants électroniques de la machine à laver, ce qui réduit sa durée de vie et augmente les risques de panne. Pour une protection renforcée, il est aussi conseillé d’intégrer un différentiel 30 mA dédié sur ce circuit pour maximiser la sécurité des personnes.
Fonctionnement détaillé du circuit spécialisé lave-linge et ses impacts sur la sécurité électrique

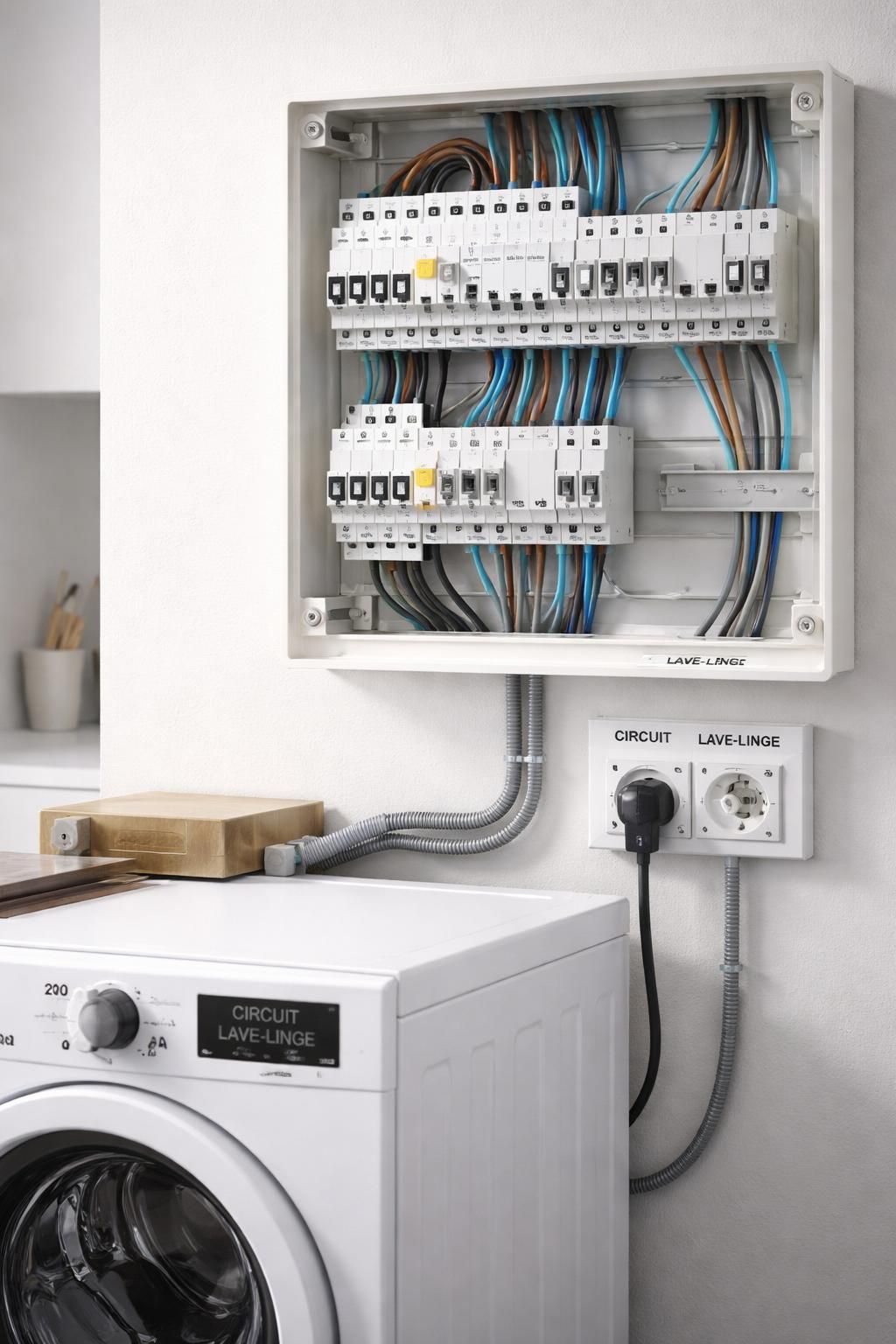

Un circuit spécialisé pour lave-linge se compose d’un ensemble d’éléments adaptés qui assurent une alimentation stable et sécurisée. La configuration typique comprend un câble électrique R2V section 2,5 mm², un disjoncteur divisionnaire 20A et un différentiel 30 mA. Ce dispositif se connecte directement au tableau électrique domestique, généralement sur une rangée dédiée, conformément aux bonnes pratiques.
Le rôle central du disjoncteur est de protéger le circuit contre la surcharge et les courts-circuits. Sa calibration est cruciale : un disjoncteur trop sensible risquerait de couper l’alimentation inutilement, tandis qu’un disjoncteur insuffisamment dimensionné pourrait ne pas protéger efficacement l’installation.
Le différentiel 30 mA assure quant à lui la protection des personnes contre les risques d’électrocution. En cas de fuite de courant vers la terre, il déclenche automatiquement la coupure du courant, limitant ainsi les accidents domestiques.
La section du câble joue un rôle tout aussi important. L’utilisation d’un câble de section inférieure, par exemple 1,5 mm², expose la ligne à un échauffement excessif, alors qu’une section 2,5 mm² garantit une parfaite résistance aux contraintes du lave-linge. Cette dernière correspond également aux recommandations de la norme pour cet usage spécifique. Pour choisir correctement la section, il est important de considérer la puissance de la machine et la distance entre le tableau et la prise.
Un fonctionnement optimal de ce circuit spécialisé se traduit par une réduction significative des interruptions lors des cycles de lavage. Le moteur et la gestion électronique peuvent alors opérer sans contrainte, ce qui améliore la performance de l’appareil électromécanique et préserve ses composants sensibles.
La maintenance simplifiée grâce au circuit dédié
Le circuit spécialisé lave-linge facilite aussi le diagnostic et la maintenance. En cas de panne observée, le professionnel peut rapidement isoler la ligne sans risquer d’impacter d’autres parties de l’installation. Par exemple, si le disjoncteur saute, il est aisé de vérifier d’abord le circuit dédié avant d’étendre la recherche aux autres circuits du logement.
Cela optimise les interventions et limite les coûts, car l’analyse de la source est plus précise. En outre, le remplacement de pièces ou de dispositifs de sécurité sur ce circuit n’affectera pas l’alimentation des autres appareils électroménagers, ce qui est particulièrement important pour les foyers avec plusieurs équipement électromécaniques simultanés.
Comment installer un circuit spécialisé lave-linge aux normes pour garantir la sécurité et la fiabilité
L’installation d’un circuit spécialisé lave-linge doit suivre rigoureusement les prescriptions de la norme NF C 15-100. La première étape est d’identifier un emplacement adapté à proximité du point d’utilisation, tout en respectant les contraintes d’accès et d’humidité, notamment dans les pièces d’eau.
La pose commence avec le passage d’un câble cuivre R2V de 2,5 mm² depuis le tableau électrique vers la prise dédiée. Il est conseillé d’utiliser des goulottes ou des conduits conformes pour protéger le câble des agressions mécaniques. Le choix d’une prise spécialement prévue pour un courant de 20A est indispensable afin de correspondre à la puissance requise par le lave-linge.
Pour le disjoncteur, une valeur de 20A est souvent préconisée, mais il convient de vérifier la puissance exacte de l’appareil et d’adapter ce calibre si nécessaire. Un électricien qualifié saura dimensionner précisément cette protection en fonction des spécificités du matériel.
Il est essentiel que toute intervention sur cet élément électrique soit effectuée hors tension, pour éviter les risques liés aux chocs électriques et pour préserver l’intégrité du circuit. L’installateur devra aussi s’assurer que le circuit est relié à une mise à la terre fonctionnelle, un élément clé pour la sécurité globale.
En respectant ces consignes, vous bénéficierez d’une alimentation stable, d’une sécurité accrue lors de l’utilisation du lave-linge et d’une installation conforme à la réglementation. Pour approfondir le sujet du dimensionnement du tableau électrique et la gestion des rangées, une consultation dédiée à comment dimensionner un tableau électrique peut enrichir votre projet.
Diagnostic des pannes liées au circuit spécialisé lave-linge : comment procéder ?
Un dysfonctionnement du lave-linge peut parfois être lié à un défaut du circuit spécialisé. Avant d’appeler un professionnel, quelques vérifications simples peuvent être effectuées :
- Contrôle du disjoncteur : Un disjoncteur sautant régulièrement peut indiquer une surcharge ou un court-circuit sur la ligne dédiée. Vérifiez sa position et réenclenchez-le seulement après avoir débranché le lave-linge.
- Inspection visuelle du câblage : Recherchez tout signe d’usure, de surchauffe ou de détérioration des fils, notamment près de la prise murale.
- Test du différentiel : S’assurer que le différentiel 30 mA est fonctionnel en utilisant son bouton de test. Si ce dernier déclenche, le différentiel est en bon état.
- Essai avec un autre appareil : Connectez un appareil moins puissant sur la prise dédiée pour vérifier qu’elle délivre correctement le courant.
Si après ces vérifications, le problème persiste, il est impératif de contacter un électricien certifié. Un professionnel expérimenté possède les outils et le savoir-faire nécessaires pour réaliser un diagnostic approfondi, comme un contrôle avec un multimètre, ou pour identifier une éventuelle surcharge électrique nécessitant des ajustements spécifiques.
Signes d’alerte fréquents
Certains symptômes sont emblématiques d’un défaut sur le circuit spécialisé :
- Disjoncteur qui saute systématiquement dès le lancement d’un cycle de lavage.
- Prise qui chauffe anormalement pendant l’utilisation.
- Interruption fréquente de l’appareil malgré un bon état apparent du lave-linge.
- Présence d’odeurs de brûlé à proximité de la prise ou des câbles.
Ces signes doivent toujours être pris au sérieux. La sécurité électrique domestique ne doit jamais être négligée. Pour approfondir vos connaissances sur ce sujet, le guide disjoncteur saute raison offre un éclairage pertinent sur les causes possibles et les solutions adaptées.
Conseils pour optimiser la sécurité et la maintenance de votre circuit spécialisé lave-linge
L’entretien régulier de votre circuit dédié ainsi que le respect de certaines bonnes pratiques prolongent la durée de vie de votre installation et garantissent la sécurité des utilisateurs. Voici quelques conseils indispensables :
- Évitez les rallonges et multiprises : Brancher le lave-linge directement sur une prise dédiée limite les risques d’échauffement et d’accidents électriques.
- Révisez régulièrement le tableau électrique : Inspectez le disjoncteur et le différentiel pour vous assurer qu’ils fonctionnent correctement.
- Ne surchargez jamais le circuit : Respectez la règle du circuit dédié en ne branchant aucun autre appareil sur la même ligne.
- Faites appel à un professionnel : Pour toute intervention majeure, modification ou ajout, confiez la tâche à un électricien qualifié pour respecter les normes et garantir la conformité.
- Surveillez la prise électrique : Détectez toute anomalie comme de la chaleur excessive ou une décoloration de la prise, qui signalent un défaut nécessitant une intervention rapide.
| Élément | Conseil d’entretien | Fréquence recommandée |
|---|---|---|
| Disjoncteur dédié 20A | Tester son fonctionnement via le bouton de test | 6 mois |
| Prise murale | Vérifier l’absence de chauffe et d’usure | 1 an |
| Câblage (visuel) | Inspection visuelle pour détection d’usure ou dégradation | 1 an |
| Différentiel 30 mA | Tester avec le bouton test pour s’assurer du déclenchement | 6 mois |
Adopter ces habitudes vous assurera un circuit sécurisé et performant. Cela réduit considérablement les risques de pannes électromécaniques sur votre lave-linge et vous garantit une tranquillité d’esprit dans l’utilisation quotidienne.
Pour approfondir vos connaissances techniques et découvrir comment comprendre la composition d’un tableau électrique peut participer à améliorer la sécurité globale, n’hésitez pas à consulter des ressources spécialisées adaptées aux installations modernes.
Pourquoi le lave-linge doit-il impérativement avoir un circuit électrique spécialisé ?
Le lave-linge est un appareil de forte puissance qui demande une alimentation stable et sécurisée. Un circuit spécialisé évite les surcharges, protège contre les court-circuits, et assure un fonctionnement optimal tout en garantissant la sécurité des occupants conformément à la norme NF C 15-100.
Peut-on installer soi-même un circuit spécialisé pour lave-linge ?
Toute installation électrique comportant un circuit dédié doit être réalisée dans le respect des normes. Il est fortement recommandé de faire appel à un électricien qualifié pour garantir la conformité, la sécurité et le bon fonctionnement du circuit.
Quel type de câble est nécessaire pour un circuit spécialisé lave-linge ?
Un câble de section 2,5 mm² de type R2V en cuivre est recommandé pour supporter la puissance du lave-linge tout en limitant les risques d’échauffement et de chute de tension, conformément à la norme NF C 15-100.
Quels sont les principaux signes d’un dysfonctionnement du circuit spécialisé ?
Parmi les signes fréquents : disjoncteur qui saute souvent, prise qui chauffe, interruptions imprévues du lave-linge ou odeurs de brûlé. En cas de doute, il est impératif de faire appel à un professionnel pour un diagnostic complet.
Comment entretenir un circuit spécialisé lave-linge pour assurer sa longévité ?
Il convient de tester régulièrement le disjoncteur et le différentiel, vérifier visuellement le câblage et la prise, éviter l’usage de multiprises ou rallonges et solliciter un électricien pour toute intervention importante afin d’assurer la sécurité et la pérennité du circuit.
