Fonctionnement et rôle essentiel du disjoncteur 16A pour votre sécurité électrique
Le disjoncteur 16A est une pièce maîtresse dans toute installation électrique domestique. Son rôle principal est d’assurer la protection du circuit électrique contre les surintensités, les courts-circuits et les risques liés aux fuites de courant. Ce composant agit comme un interrupteur automatique, capable d’interrompre le flux de courant dès qu’un dépassement dangereux est détecté.Grâce à cette coupure rapide, il protège les câbles, les appareils électroménagers ainsi que les occupants du logement contre les incidents potentiellement graves, tels que les incendies électriques ou les électrocutions.
Le fonctionnement d’un disjoncteur 16A repose principalement sur deux mécanismes : thermique et magnétique. La protection thermique entre en jeu lors d’une surcharge prolongée, c’est-à-dire quand le courant dépasse légèrement mais sur une période continue, ce qui provoque un échauffement à l’intérieur du dispositif. La protection magnétique, en revanche, intervient instantanément en cas de court-circuit, détectant une montée brutale du courant qui pourrait endommager gravement le système électrique. Par exemple, un appareil défectueux ou un fil endommagé peut provoquer un court-circuit, déclenchant alors le disjoncteur sur-le-champ.
Il est fondamental de veiller à bien dimensionner le disjoncteur 16A en fonction de la charge électrique à protéger. Ce calibre de 16 ampères correspond à une puissance maximale admissible d’environ 3680 watts sous une tension standard de 230 volts. Cela signifie que les appareils branchés sur ce circuit ne doivent pas excéder cette limite simultanément sous peine de déclenchements intempestifs. Prenons le cas typique d’un circuit de prises électriques dans un salon : l’ensemble des appareils connectés, comme une télévision, un ordinateur et un système audio, doivent rester sous cette puissance cumulée.
De plus, le disjoncteur 16A est souvent associé à un interrupteur différentiel, notamment un modèle de 30 mA, pour fournir une double protection : la première contre les surcharges et courts-circuits, la seconde contre les fuites de courant à la terre, source de graves électrocutions. Cette double fonction est conforme aux exigences de la norme NF C 15-100, qui régit les installations électriques en France et impose des dispositifs différentiel sur l’ensemble des circuits domestiques afin d’assurer une sécurité électrique maximale.
En cas d’installation ou de modification, faites toujours appel à un électricien qualifié pour vérifier la conformité et la bonne adéquation des protections selon votre installation. Le respect de la norme NF C 15-100, notamment en ce qui concerne la répartition des circuits et le choix des disjoncteurs selon leur calibre et leur type de déclenchement, est primordial pour garantir une protection fiable et durable de votre habitat.
Choisir et dimensionner correctement un disjoncteur 16A pour une protection optimale
Le choix d’un disjoncteur 16A ne doit pas se faire au hasard. La sélection doit être adaptée à la nature des appareils alimentés sur le circuit, à leur puissance consommée et au type de charge pour une sécurité électrique rigoureuse. Il existe différents types de disjoncteurs 16A qui varient selon la courbe de déclenchement, la présence ou non d’un différentiel intégré, ainsi que le type de bornes utilisées.
Comprendre les courbes de déclenchement
La plupart des disjoncteurs 16A domestiques proposés par les grandes marques comme Legrand, Schneider ou Hager adoptent la courbe C. Cette courbe caractérise la tolérance du dispositif face aux surintensités passagères et est parfaitement adaptée aux charges inductives telles que les moteurs des réfrigérateurs, lave-linges ou pompes à chaleur. Concrètement, la courbe C permet au disjoncteur de ne pas se déclencher inutilement lors du démarrage d’un moteur qui génère une pointe de courant temporaire élevée.
Il est important de noter que d’autres courbes existent, notamment la courbe B, sensible aux surintensités plus faibles, idéale pour les circuits électroniques mais moins adaptée aux circuits moteurs. L’électricien professionnel est donc la personne la mieux placée pour conseiller un calibre et une courbe adaptés à chaque circuit. Vous pouvez trouver un guide complet sur le choix du calibre pour un disjoncteur divisionnaire pour approfondir cette question délicate.
Différentiel intégré ou séparé ?
Certains disjoncteurs 16A combinent la fonction magnéto-thermique et différentielle. Ce double mécanisme assure donc la protection contre les surintensités et contre les fuites de courant de manière compacte et astucieuse. Les modèles avec différentiel intégré, comme ceux proposés dans les gammes Legrand, permettent un gain de place dans le tableau électrique et simplifient l’installation. Toutefois, dans certains tableaux, le différentiel peut être installé en amont en tant qu’interrupteur différentiel 30 mA, protégeant plusieurs disjoncteurs simultanément.
Il est impératif que le différentiel soit conforme à la norme NF C 15-100, garantissant une protection efficace contre les risques d’électrocution. L’usage d’un disjoncteur différentiel 30 mA est obligatoire dans des pièces d’eau comme la salle de bains, où la protection des personnes doit être renforcée. Pour ces raisons, mieux vaut se tourner vers des produits certifiés des fabricants reconnus qui assurent une grande fiabilité et une compatibilité facilitée avec le reste du tableau.
Types de bornes et installation
Legrand, Schneider et Hager proposent des disjoncteurs 16A équipés de bornes à vis ou à ressort. Les bornes à vis, bien que nécessitant un tournevis, garantissent un serrage ferme et une sécurité accrue contre les faux contacts. Les bornes à ressort, quant à elles, simplifient la connectique et accélèrent les opérations de maintenance. Le choix dépendra de vos préférences et de la configuration de votre tableau électrique. Pour en savoir plus sur l’installation électrique, les traitements du circuit et les subtilités du câblage, vous pouvez consulter un guide pratique disponible à ce sujet sur comprendre un schéma de tableau électrique.

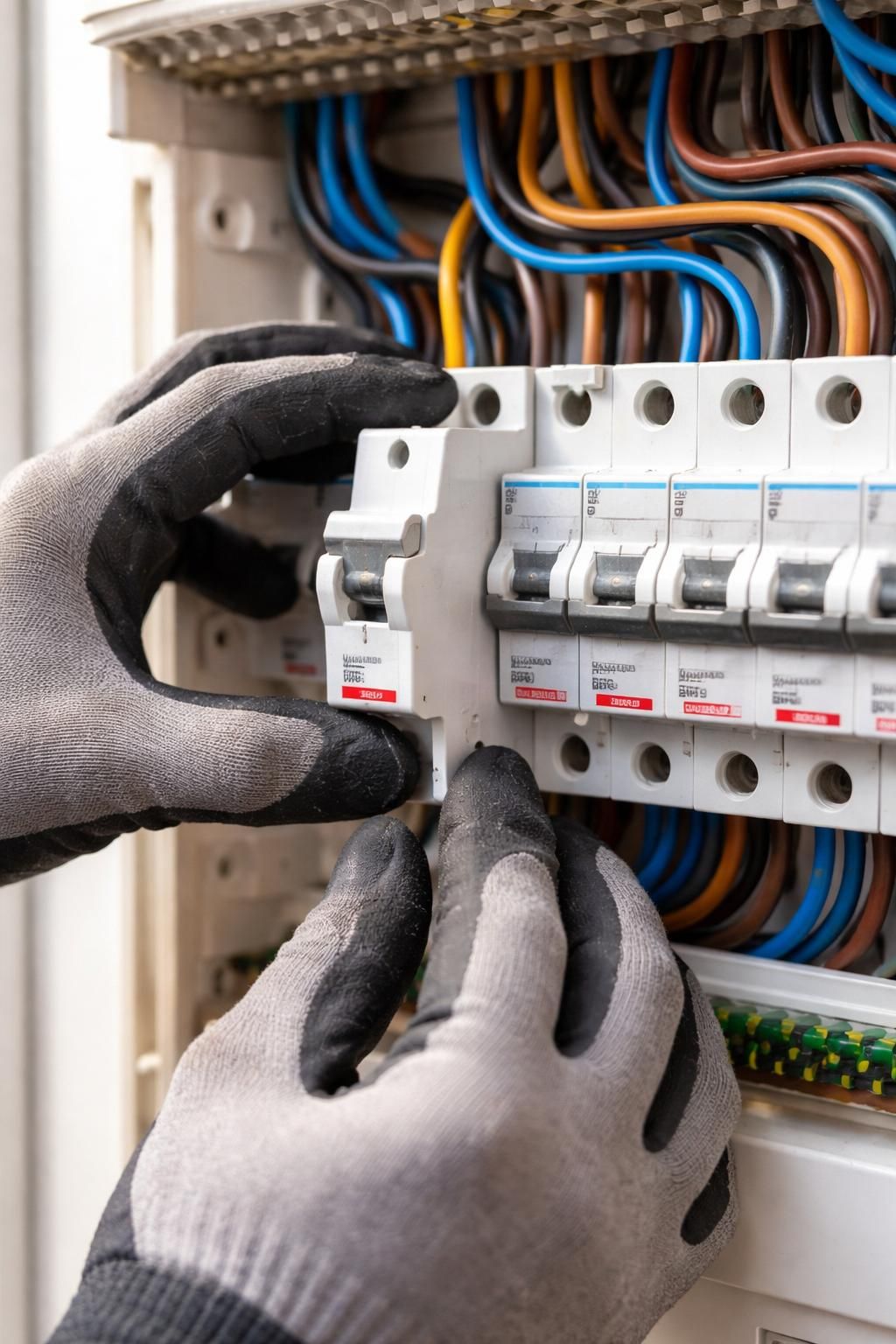

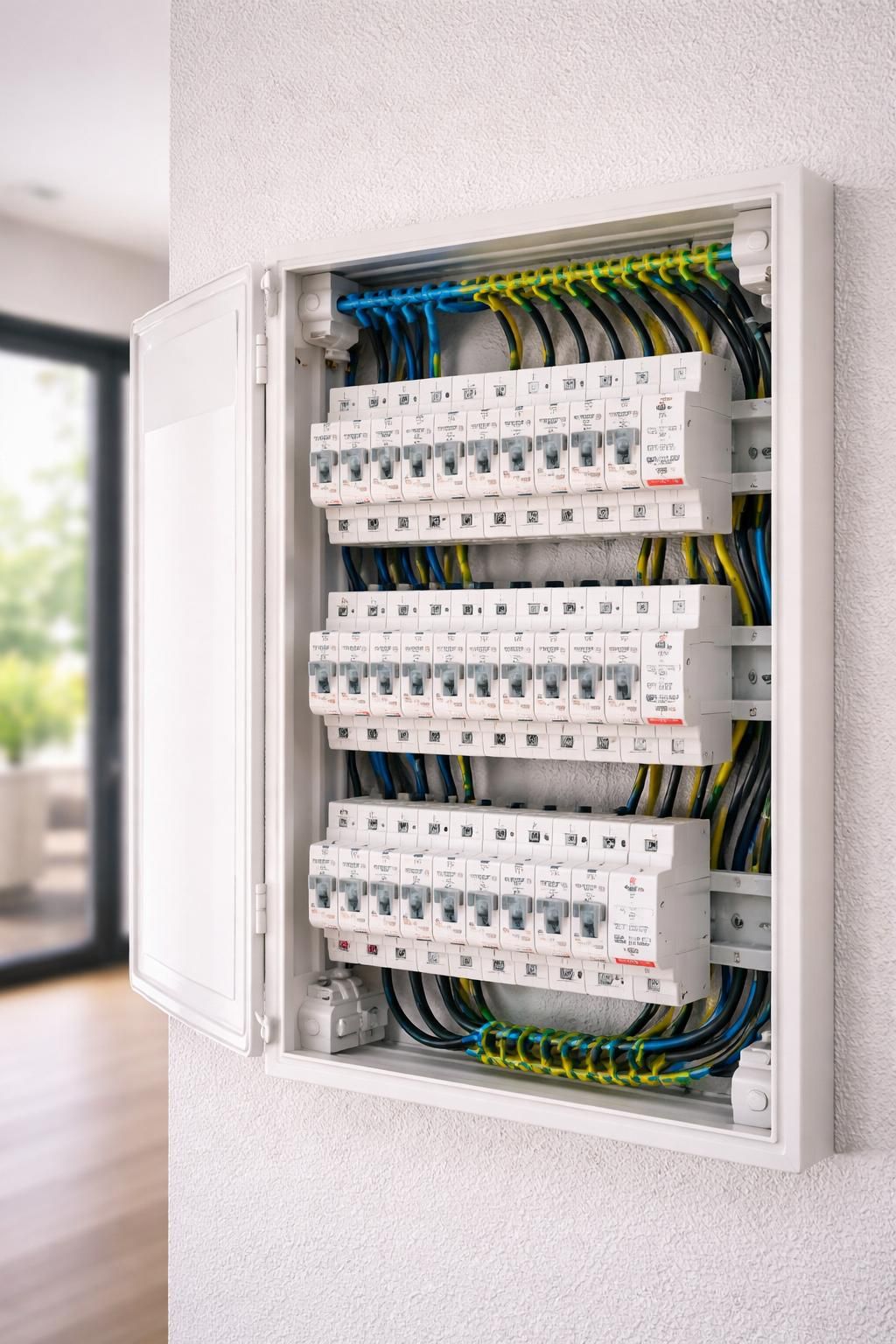

Étapes précises pour une installation sécurisée d’un disjoncteur 16A Legrand
Installer un disjoncteur 16A demande rigueur et respect des règles de sécurité incontournables. Avant toute intervention, une coupure complète du courant au niveau du disjoncteur général est obligatoire pour éviter tout risque d’électrocution. Munissez-vous également d’un testeur de tension pour vérifier l’absence totale de courant sur le circuit concerné.
Une bonne préparation facilite grandement le travail : consultez les plans de l’installation et assurez-vous que le tableau électrique comporte suffisamment d’espace pour accueillir le nouveau disjoncteur. Sur le tableau, identifiez clairement les bornes de phase et neutre, ainsi que la terre, pour réaliser un câblage conforme et sans erreur.
Processus détaillé d’installation
- Coupez le courant avec le disjoncteur général.
- Dévissez le capot du tableau électrique pour accéder aux emplacements des disjoncteurs.
- Retirez les protections électriques situées sur la rangée destinée au nouveau disjoncteur.
- Connectez les fils : le fil de phase doit être raccordé à l’entrée du disjoncteur, et le fil de sortie dirigé vers les appareils ou prises protégés.
- Sécurisez les connexions en serrant bien les vis ou en enclenchant le fil dans la borne à ressort selon le modèle choisi.
- Remettez le capot du tableau et fermez la porte.
- Rétablissez le courant au disjoncteur général et testez le fonctionnement du disjoncteur 16A.
Ce test consiste à brancher un appareil électrique compatible, en veillant à ne pas dépasser la puissance maximale admissible. Si le disjoncteur se déclenche sans raison apparente, il faut immédiatement couper le courant et vérifier toutes les connexions et charges du circuit. Dans ce cas, il est conseillé de faire appel à un professionnel pour un diagnostic approfondi.
Maintenance et dépannage du disjoncteur 16A pour garantir la fiabilité de votre installation électrique
Une maintenance régulière des disjoncteurs 16A est indispensable pour assurer leur bon fonctionnement et prévenir les risques liés à une défaillance. Une inspection annuelle permet notamment de repérer tout signe d’usure, de surchauffe ou de faux contact qui pourraient compromettre la sécurité de l’installation.
Lors de cette inspection, il est important de vérifier plusieurs éléments :
- Absence de traces de brûlures ou de décoloration autour du disjoncteur.
- Les connexions doivent être parfaitement serrées, car des connexions lâches engendrent des échauffements localisés.
- Le bon état des mécanismes de déclenchement : la manette doit être aisée à manipuler et ne pas présenter de jeu anormal.
- La propreté du tableau électrique : la poussière peut provoquer des dysfonctionnements ou réduire la dissipation thermique.
Un disjoncteur d’une décennie ou plus devrait être envisagé pour un remplacement, même en l’état, afin d’éviter tout risque lié à l’usure des composants internes. Le coût d’un disjoncteur Legrand 16A oscille généralement entre 15 et 40 euros selon le modèle et les fonctions (simple magnéto-thermique ou différentiel intégré), l’installation complète par un professionnel qualifié pouvant coûter entre 150 et 300 euros selon la complexité.
Diagnostic des déclenchements fréquents
Un disjoncteur qui se déclenche régulièrement peut révéler plusieurs problèmes : surcharge du circuit, court-circuit ou défaut à la terre. Pour diagnostiquer précisément, il convient d’évaluer la charge totale du circuit et de débrancher les appareils un par un afin d’identifier celui à l’origine du dysfonctionnement.
Il est également très important de vérifier que le câblage respecte bien les sections minimales préconisées par la norme NF C 15-100. Par exemple, pour un disjoncteur 16A, la section des conducteurs devrait être au minimum de 1,5 mm², et il faut adapter la section selon la longueur du câble pour éviter toute chute de tension nuisible.
Si les anomalies persistent, il est impératif de solliciter un électricien qualifié. Son expertise permettra de localiser et réparer tout défaut caché, garantissant ainsi la pérennité et la sécurité de votre installation électrique dans son ensemble.
Comparaison des marques principales de disjoncteurs 16A : Legrand, Schneider et Hager
Sur le marché du matériel électrique domestique, les marques Legrand, Schneider Electric et Hager sont les plus couramment recommandées. Chacune dispose de modèles de disjoncteurs 16A robustes et conformes aux exigences de la norme NF C 15-100. Le choix peut dépendre de plusieurs critères : fiabilité, facilité d’installation, fonctionnalités, et budget.
Legrand : innovation et simplicité d’usage
Legrand propose une gamme complète de disjoncteurs 16A avec différentes courbes (B, C) et options. Les produits sont reconnus pour leur ergonomie, la qualité des matériaux et la facilité de montage, notamment grâce aux bornes à ressort. Leur offre inclut aussi des modèles avec différentiel intégré, simplifiant l’organisation du tableau. Côté prix, ils restent compétitifs, avec une très bonne durabilité.
Schneider Electric : robustesse et technicité
Les disjoncteurs Schneider se distinguent par leur capacité à s’intégrer dans des systèmes plus complexes, avec des options avancées telles que les relais de surveillance ou les déclencheurs télécommandés. Les modèles 16A sont conçus pour durer et offrir une protection précise. Leur prix est généralement légèrement plus élevé, justifié par des fonctionnalités supérieures. Le schéma et le montage restent standards, avec un gros travail sur la qualité des matériaux et la certification.
Hager : performance et modularité
Hager allie modularité et performance dans ses disjoncteurs 16A. La marque offre une excellente compatibilité avec divers tableaux électriques modulaires, facilitant la maintenance et le renouvellement. Leur système de connexion, souvent à bornes automatiques, est très apprécié pour sa rapidité d’installation. Les produits respectent pleinement la norme NF C 15-100 et apportent un excellent rapport qualité/prix.
| Critères | Legrand | Schneider Electric | Hager |
|---|---|---|---|
| Type de bornes | À ressort (majoritairement) | À vis et ressort | À ressort et automatiques |
| Différentiel intégré | Disponible | Disponible | Disponible |
| Prix unitaire moyen | 15-35 € | 20-40 € | 15-30 € |
| Fiabilité | Élevée | Très élevée | Élevée |
| Facilité d’installation | Simple, bornes rapides | Moyenne, bornes à vis fréquentes | Simple, bornes automatiques |
Le choix final doit se faire en fonction de votre budget, de la configuration de votre tableau électrique et de vos exigences de maintenance. Dans tous les cas, l’achat auprès de fournisseurs agréés garantit des composants conformes aux normes et une sécurité optimale.
