Comprendre le fonctionnement du peigne électrique horizontal dans un tableau
Le peigne électrique horizontal est un composant essentiel dans la distribution électrique domestique moderne. Il s’agit d’un système de connexion préfabriqué qui relie l’interrupteur différentiel principal aux disjoncteurs divisionnaires situés sur une même rangée d’un tableau électrique. Son rôle principal consiste à uniformiser la distribution du courant électrique, simplifiant ainsi le câblage manuel traditionnel souvent complexe et source d’erreurs si mal réalisé.
Son fonctionnement repose sur une série de dents métalliques — typiquement en cuivre ou aluminium étamé — qui s’insèrent directement dans les bornes de chaque disjoncteur. Cela garantit une alimentation homogène et efficace à chaque circuit protégé. Comparé au raccordement filaire classique, le peigne minimise les risques de mauvais contact et accélère significativement l’installation, une donnée non négligeable tant pour les professionnels que les bricoleurs expérimentés.
Les peignes horizontaux existent en différentes configurations, adaptées à l’alimentation monophasée ou triphasée. En monophasé, on trouve des peignes simples ou double rangée pour phase et neutre, chaque rangée étant électriquement isolée. En triphasé, ils prennent la forme de peignes tétrapolaires, incluant trois phases distinctes et un neutre, avec un espacement spécifique des dents pour équilibrer harmonieusement les phases au sein du tableau.
La norme française NF C 15-100, qui régit les installations électriques domestiques, recommande expressément — et parfois impose — l’usage de peignes préfabriqués pour toutes les liaisons horizontales entre les dispositifs de protection. Cette exigence vise à améliorer la sécurité électrique, l’efficacité énergétique et la maintenance des installations. En effet, les connexions directes via peigne garantissent une meilleure pérennité du contact électrique et limitent les risques d’échauffement ou d’incendie liés à des raccordements défectueux.
Pour assurer un fonctionnement optimal, il est indispensable de s’assurer que chaque connexion soit fixée avec la bonne force de serrage en respectant les recommandations du fabricant. L’utilisation d’un multimètre pour vérifier la continuité des circuits est aussi vivement conseillée après installation. Des contrôles réguliers de la résistance de terre renforcent la sécurité globale de l’alimentation domestique.
L’installation d’un peigne électrique horizontal ne représente pas une tâche anodine. La manipulation des circuits sous tension nécessite des compétences spécifiques. Il est souvent recommandé de faire appel à un électricien qualifié, notamment pour vérifier la conformité de l’ensemble de l’installation aux normes NF C 15-100 et garantir la sécurité électrique du foyer. Toute intervention sur un tableau électrique doit être réalisée avec rigueur et outillage adapté.
Avantages techniques et sécuritaires du peigne électrique horizontal
Le recours au peigne électrique horizontal présente plusieurs bénéfices majeurs tant en termes d’efficacité énergétique que de maintenance et de sécurité électrique. Sa conception facilite non seulement l’installation initiale, mais aussi les opérations futures d’extension ou de dépannage d’une installation électrique domestique.
Simplicité et rapidité d’installation
Contrairement aux connexions filaires classiques, le peigne horizontal préfabriqué permet un gain de temps considérable sur le chantier. En éliminant les multiples branchements individuels, il simplifie la configuration du tableau et réduit les risques d’erreurs potentielles. Cette rapidité est particulièrement appréciée dans les logements neufs ou lors d’une rénovation électrique, où chaque heure d’intervention a un impact direct sur le coût final du projet.
Cette efficacité s’explique par sa capacité à permettre l’alimentation simultanée de plusieurs disjoncteurs via un seul jet d’alimentation provenant de l’interrupteur différentiel. De plus, certains modèles, comme les peignes HX3, disposent de bornes automatiques doublées qui acceptent divers types de fils, souples ou rigides, offrant une polyvalence accrue.
Sécurité accrue et conformité à la norme NF C 15-100
L’implémentation des peignes horizontaux s’inscrit dans une démarche de sécurisation des installations électriques. En présentant des connexions normalisées, robustes et protégées, ils limitent la surchauffe dangereuse et assurent une meilleure dissipation thermique. Le recours à des matériaux étamés, comme ceux brevetés par Legrand, améliore la qualité des contacts en évitant l’oxydation et le vieillissement prématuré.
Ces caractéristiques contribuent également à la conformité avec la norme NF C 15-100, qui stipule l’usage de dispositifs de liaison préfabriqués pour garantir la traçabilité, la sécurité et la facilité de maintenance des tableaux électriques domestiques.
Facilité de maintenance et évolutivité
Un tableau électrique équipé d’un peigne horizontal est plus simple à maintenir. En cas de remplacement d’un disjoncteur ou d’ajout de circuits, l’utilisation d’obturateurs de peigne pour les dents inutilisées assure une sécurité optimale, évitant tout contact accidentel avec une partie active nue sous tension.
De plus, l’option de laisser des dents libres pour la future insertion de disjoncteurs permet une évolutivité sans casse-tête, contrairement aux solutions filaires traditionnelles qui nécessitent souvent un câblage complet à refaire.
Exemples de marques et références courantes
En 2026, Legrand, Schneider Electric et Hager demeurent les principaux fabricants proposant des peignes électriques horizontaux adaptés aux besoins résidentiels et tertiaires. Le peigne Legrand, notamment la référence 404926 pour le monophasé simple bloc, est reconnu pour sa simplicité et sa double polarité. Schneider Electric propose la gamme Resi9, très prisée pour ses solutions monophasées efficaces et modulables.
Les prix d’un peigne électrique horizontal varient généralement entre 15 € et 40 € selon la complexité (monophasé ou tétrapolaire), le nombre de modules et la marque. L’installation complète d’un tableau équipé de peignes peut coûter de 150 € à 400 € en fonction de la main d’œuvre et des équipements choisis. Il est important de comparer les performances des peignes en fonction de leur capacité d’ampérage et compatibilité avec les disjoncteurs de votre tableau.
Dimensionnement et choix des peignes électriques horizontaux pour une installation fiable
Le dimensionnement et le choix du peigne électrique horizontal ne doivent pas être pris à la légère. Un mauvais choix peut compromettre la sécurité électrique de l’ensemble du logement et impacter négativement l’efficacité énergétique.
Évaluer la puissance et la configuration du tableau électrique
Avant toute sélection, un bilan de puissance doit être réalisé. Il tient compte des besoins en énergie électrique pour l’éclairage, les prises, les appareils électroménagers et autres dispositifs connectés. En pratique, pour un tableau domestique typique en monophasé, le peigne devra supporter une intensité jusqu’à 63 A ou 125 A selon la puissance installée.
Dans les systèmes triphasés, il faudra privilégier un peigne tétrapolaire avec trois phases équilibrées, ce qui nécessite une sélection rigoureuse des modules et des peignes compatibles. Ces derniers doivent permettre une parfaite coïncidence avec les disjoncteurs divisionnaires pour respecter la sélectivité et la coordination entre protections, conformément à la norme NF C 15-100.
Compatibilité et adaptabilité entre marques
Bien que la largeur des modules soit standardisée à un pas de 18 mm par module, la compatibilité des peignes électriques entre marques reste un sujet délicat. Chaque fabricant propose un système de fixation différent adapté à ses interrupteurs différentiels et disjoncteurs. Il est donc fondamental d’opter pour un peigne de la même marque que les modules installés ou de vérifier scrupuleusement cette compatibilité via la documentation technique.
Caractéristiques techniques à considérer
- Type de peigne : monophasé simple bloc, double rangée ou tétrapolaire triphasé;
- Capacité en ampères (A) : 63 A, 125 A selon les besoins;
- Matériau : aluminium étamé pour une meilleure conduction et durabilité;
- Type de connexion : bornes automatiques acceptant fils souples et rigides;
- Nombre de modules : adapté au nombre de circuits et d’appareils installés.
Tableau comparatif des caractéristiques des peignes électriques horizontal courants
| Marque | Type | Intensité nominale | Compatibilité | Prix indicatif (€) |
|---|---|---|---|---|
| Legrand | Monophasé / Tétrapolaire | 63 A / 125 A | Legrand uniquement | 15 – 40 |
| Schneider Electric (Resi9) | Monophasé horizontal | 63 A | Schneider uniquement | 20 – 45 |
| Hager | Tétrapolaire (triphasé) | 63 A / 125 A | Hager uniquement | 18 – 38 |
Un dimensionnement inadéquat, notamment en choisissant un peigne trop faible en intensité, peut entraîner une surchauffe des barreaux et une usure prématurée, impactant la sécurité de l’installation électrique. Il convient donc de toujours respecter les caractéristiques imposées par le fabricant et la réglementation.

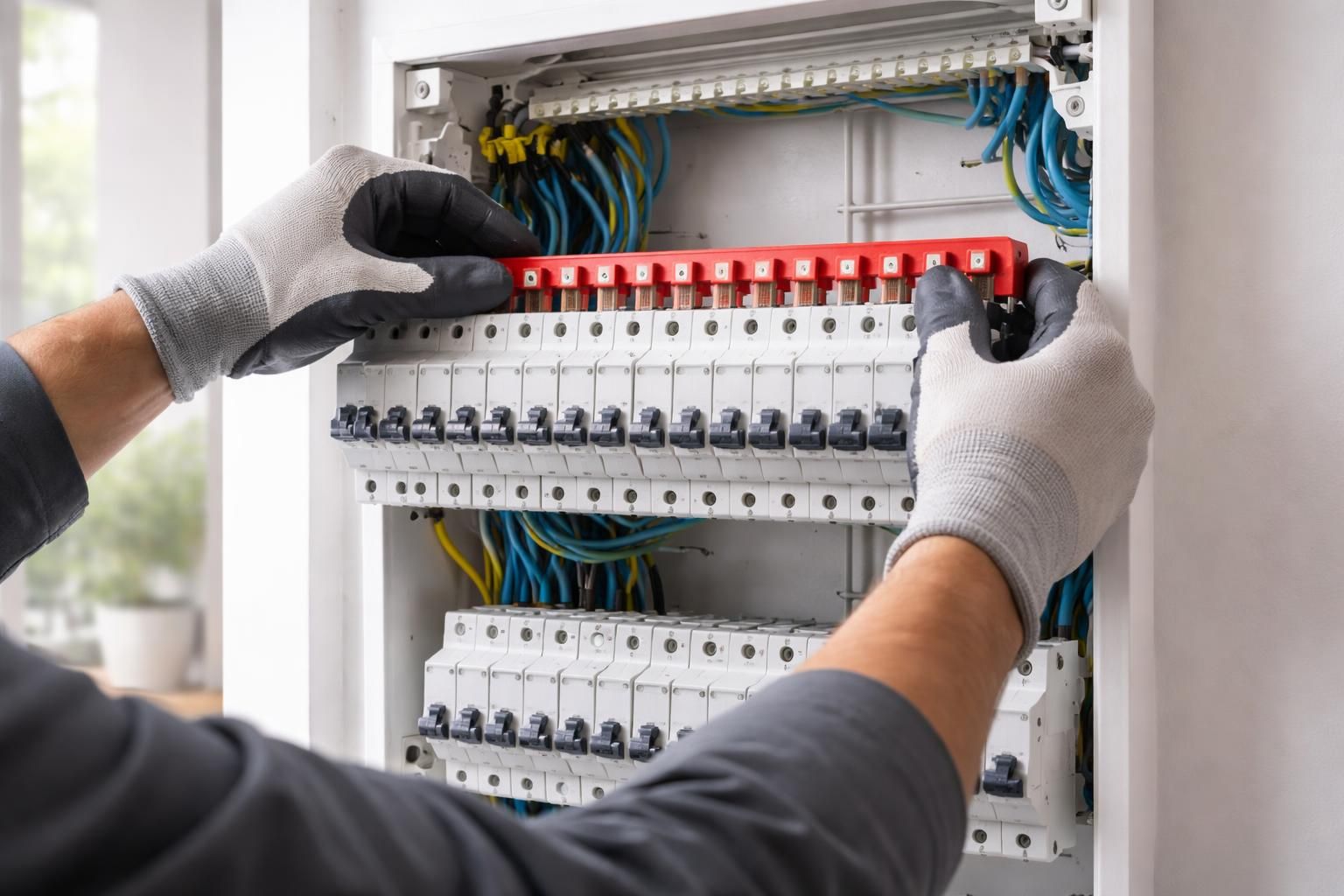

Conseils pratiques pour une installation sécurisée du peigne électrique horizontal
L’installation d’un peigne électrique horizontal nécessite rigueur et méthodologie afin d’assurer la pérennité et la sécurité de l’alimentation électrique. Voici quelques points clés à appliquer :
- Couper l’alimentation principal avant toute intervention pour éviter tout risque d’électrocution.
- Utiliser un outillage adapté : tournevis isolé, multimètre, pince coupante isolante pour découper les peignes si besoin.
- Respecter la polarité en identifiant clairement phase et neutre selon le code couleur : bleu pour neutre, noir ou marron pour la phase.
- Vérifier la compatibilité entre peigne, disjoncteurs et interrupteur différentiel.
- Respecter le couple de serrage des bornes pour éviter desserrage ou écrasement des fils.
- Tester la continuité et absence de court-circuit après l’installation avec un multimètre.
- Installer des obturateurs sur les dents laissées en attente pour éviter tout contact avec des parties actives sous tension.
- Faire appel à un professionnel certifié si vous n’êtes pas sûr des opérations à réaliser, car la sécurité électrique ne souffre aucune approximation.
Ces précautions garantissent non seulement une conformité à la norme NF C 15-100, mais aussi une garantie de longévité et une maintenance facilitée. Un tableau bien câblé avec un peigne électrique horizontal est également un gage de meilleure efficacité énergétique, indispensable dans un contexte de transition énergétique et d’optimisation des consommations.
Pour approfondir vos connaissances sur la composition d’un tableau électrique et les règles à respecter, vous pouvez consulter cette ressource très complète sur la composition d’un tableau électrique.
Différences entre peigne électrique horizontal et vertical : choix optimisé selon l’installation
Les peignes électriques horizontaux et verticaux jouent des rôles complémentaires dans un tableau électrique, mais leur choix est dicté par leur fonction et la configuration du tableau. Comprendre leurs distinctions peut orienter correctement le dimensionnement et le montage du tableau domestique.
Peigne horizontal : distribution en amont des disjoncteurs
Le peigne électrique horizontal se place en sortie d’interrupteur différentiel, sur une même rangée, et alimente de façon groupée les disjoncteurs divisionnaires. Cette disposition facilite grandement la répartition électrique et correspond à 99% des installations domestiques monophasées.
La forme horizontale limite le désordre des câbles et optimise l’espace, notamment dans les tableaux étroits. Cette configuration assure aussi la traçabilité entre chaque circuit et facilite les opérations de maintenance ou d’extension.
Peigne vertical : alimentation vers l’interrupteur différentiel
Le peigne vertical, souvent tétrapolaire, est positionné sur plusieurs rangées et distribue l’alimentation principale en amont des interrupteurs différentiels. Son usage est plus fréquent dans les armoires électriques de plus grande taille ou dans des configurations triphasées.
Il occupe moins de largeur horizontale, libérant de la place pour agencer d’autres composants. Cependant, son installation reste optionnelle dans le résidentiel, contrairement au peigne horizontal, où son usage est généralement imposé par la norme NF C 15-100.
Critères pour choisir entre peigne horizontal et vertical
- Type d’installation : monophasé ou triphasé;
- Structure et espace disponible dans le tableau électrique;
- Facilité d’accès pour maintenance et évolutivité;
- Respect des préconisations normatives pour chaque usage;
- Compatibilité avec les équipements installés.
L’expérience montre qu’une installation combinée, utilisant les peignes horizontaux pour la distribution en rangée et les peignes verticaux pour l’alimentation principale, garantit la meilleure efficacité et sécurité. Toutefois, le choix est souvent dicté par le matériel disponible et les contraintes spécifiques à chaque chantier électrique.
Si vous envisagez une rénovation complète de votre tableau électrique, associer ces deux types de peignes peut constituer un investissement judicieux. Pour plus de précisions sur le sujet, cette ressource de rénovation de tableaux électriques offre un guide complet adapté.
