Rôle fondamental du bornier de terre dans la sécurité électrique d’un tableau électrique
Le bornier de terre est un composant incontournable dans tout tableau électrique domestique. Il constitue le point de connexion central où se rejoignent tous les conducteurs de protection, c’est-à-dire les fils de terre de l’installation électrique. Son rôle principal est d’assurer la mise à la terre de l’ensemble des dispositifs électriques, garantissant ainsi une évacuation fiable des courants de fuite vers la terre. Cette fonction est essentielle pour prévenir les risques d’électrisation et d’incendie liés à un défaut d’isolement.
En reliant solidement toutes les masses métalliques du logement au système de mise à la terre, le bornier de terre contribue à protéger les usagers et les équipements. Il permet un cheminement sûr des courants de défaut, notamment lorsqu’un appareil présente un défaut d’isolation et que le courant électrique peut potentiellement parcourir le corps d’une personne. Grâce à sa connexion directe à la prise de terre, ce courant est dirigé vers le sol, ce qui déclenche le dispositif de sécurité adapté tel que le disjoncteur différentiel.
La norme NF C 15-100, qui régit les installations électriques en France, prescrit avec précision cette obligation de mise à la terre et l’utilisation stricte d’un bornier dédié. En effet, la conformité électrique d’une installation dépend aussi de la qualité et de la régularité de la mise à la terre. Le bornier doit donc être installé au sein du tableau électrique avec un soin tout particulier, en respectant notamment le dimensionnement des conducteurs et la qualité des matériaux.
La capacité du bornier de terre doit permettre d’accueillir plusieurs sections de câble. Typiquement, il doit pouvoir recevoir des conducteurs de 1,5 mm², 2,5 mm², jusqu’à 6 mm² pour les différentes branches de l’installation domestique, ainsi qu’un câble plus important de 10 mm² voire 16 mm² pour la liaison vers la prise de terre principale. Cette diversité de sections s’explique par la nécessité de garantir une continuité parfaite du conducteur de protection. Il en résulte une protection électrique optimale pour toutes les parties métalliques mises à la terre.
Par exemple, dans une maison récente, chaque circuit (prises, éclairages, gros électroménagers) est équipé d’un conducteur de terre relié à ce bornier. Ainsi, en cas de fuite sur une prise ou un appareil, le courant anormal est immédiatement canalisé à la terre, évitant une électrocution ou un déclenchement tardif du dispositif différentiel. Sans cette liaison fiable, le risque d’accident électrique augmenterait drastiquement. Pour assurer cette protection, le rôle du bornier de terre devient évident : il est le garant du cheminement sûr des courants vers la terre.
Fonctionnement technique et caractéristiques du bornier de terre dans un tableau électrique

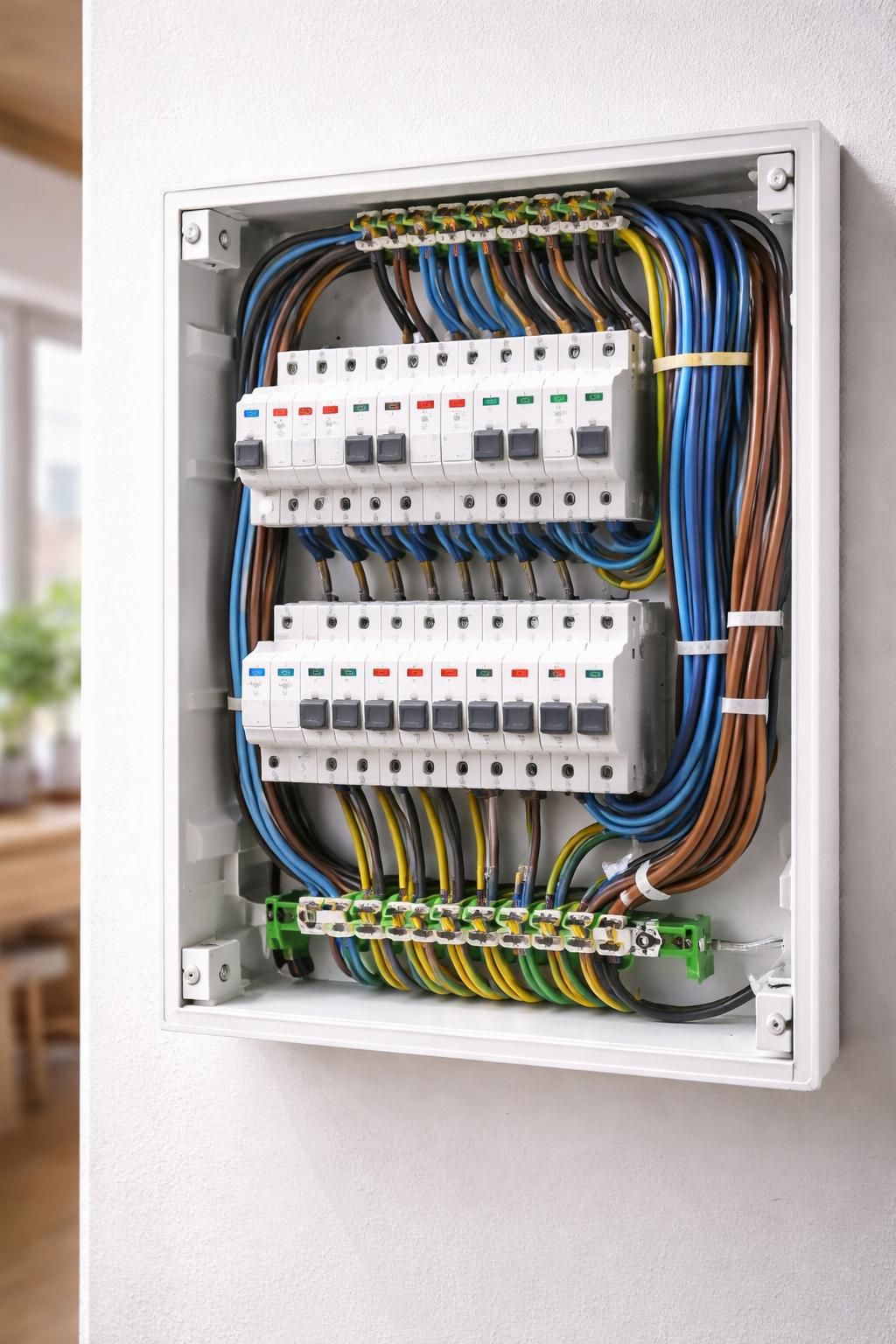

Le bornier de terre fonctionne comme un point de jonction centralisé pour les conducteurs de protection. Contrairement aux borniers de phase ou de neutre, il est plus volumineux afin de recevoir une grande quantité de fils. Sa conception utilise des matériaux cuivrés ou en laiton recouverts souvent d’une peinture verte ou jaune, codifiée pour identifier clairement la fonction « terre ». Cette codification facilite l’identification lors de l’entretien ou de la modification de l’installation.
Au niveau technique, le bornier comporte généralement entre 10 et 30 bornes réparties sur un rail DIN dans le tableau électrique. Chaque borne dispose d’une vis de connexion pour assurer un serrage efficace du conducteur, garantissant un contact électrique de faible résistance. Dans certains cas, on retrouvera aussi des borniers automatiques avec mécanisme à ressort, plus rapides à installer mais un peu plus onéreux. Le choix entre bornier à vis ou automatique dépend du budget et de la facilité d’installation souhaitée.
Le bornier de terre reçoit :
- Les conducteurs de protection des circuits électriques (prises, éclairages, appareils électroménagers, chauffages)
- Le conducteur principal venant de la prise de terre de l’installation
- Parfois, les masses métalliques d’autres équipements comme les circuits de chauffage central ou les réseaux de plomberie, si ceux-ci sont intégrés au système de mise à la terre
Lors de la circulation d’un courant de fuite, le bornier assure un chemin à très faible résistance vers la prise de terre, permettant ainsi au dispositif différentiel de détecter rapidement cette anomalie et de couper l’alimentation. Ce système protège efficacement les personnes contre les décharges, mais également les équipements électriques contre les surtensions ou défauts pouvant provoquer un incendie.
Il est cependant impératif de dimensionner correctement le bornier en fonction de la puissance et de la complexité de l’installation. Par exemple, une maison dotée d’un grand nombre de circuits et de prises nécessite un bornier comportant un nombre suffisant de bornes pour éviter la surcharge et permettre une connexion soignée. Un bornier trop petit engendre des connexions peu fiables et compromet la sécurité électrique.
En termes de sécurité, une inspection régulière doit vérifier l’état des bornes, ainsi que l’absence de corrosion ou d’oxydation. Une mauvaise continuité peut entraîner une augmentation de la résistance électrique, réduisant l’efficacité du dispositif de sécurité. L’entretien doit être réalisé par un électricien qualifié, qui procédera au serrage des vis et au contrôle des conducteurs de protection.
Principales différences entre bornier de terre, bornier de neutre et bornier de phase
| Type de bornier | Fonction principale | Couleur codifiée | Section de câble typique | Caractéristique mécanique |
|---|---|---|---|---|
| Bornier de terre | Évacuation des courants de défaut vers la terre | Vert/jaune | 1,5 mm² à 16 mm² | Vis ou automatique, matériau cuivre ou laiton |
| Bornier de neutre | Retour du courant électrique | Bleu | 1,5 mm² à 10 mm² | En règle générale à vis |
| Bornier de phase | Distribution du courant aux circuits | Rouge, noir ou marron | 1,5 mm² à 10 mm² | Vis ou automatique selon modèles |
Dimensionnement et choix du bornier de terre : aspects pratiques pour le particulier
Pour choisir un bornier de terre adapté à votre tableau électrique, plusieurs critères doivent être pris en compte. Tout d’abord, le nombre de bornes : celui-ci doit représenter au minimum une borne par circuit équipé d’un conducteur de protection. Pour une maison classique avec une trentaine de circuits (prises, éclairages, électroménagers), un bornier comportant 15 à 20 emplacements est recommandé afin de permettre des extensions ultérieures.
Ensuite, la taille et la capacité en termes de section des câbles doivent correspondre aux conducteurs utilisés dans l’installation. La liaison principale vers la prise de terre étant souvent en 10 mm² ou 16 mm², le bornier doit pouvoir recevoir ce câble sans difficulté. De même, les bornes doivent être conçues pour serrer efficacement les conducteurs souples ou rigides selon le type de câble.
Il est conseillé de privilégier des borniers disposant d’un traitement anticorrosion, surtout si votre tableau est situé dans un environnement humide ou susceptible d’exposition aux vapeurs. Cela garantit une meilleure durabilité et la pérennité de la protection électrique.
Côté tarif, le prix d’un bornier de terre varie généralement entre 7 € et 15 €, selon la marque et la finition. Les grands fabricants comme Legrand, Schneider Electric et Hager proposent des borniers avec des différences de qualité et de design, mais globalement les performances techniques restent proches. Le choix entre ces marques peut se baser sur la facilité de montage, l’ergonomie des bornes, ou la compatibilité avec d’autres composants du tableau électrique.
Pour une installation complète de tableau ou une rénovation, les coûts d’intervention d’un électricien professionnel peuvent varier selon la complexité et la région, mais il faut anticiper un budget moyen situé entre 150 € et 300 € pour le raccordement sécurisé de la terre, y compris le bornier, la prise de terre et les tests de continuité. Cette prestation garantit la conformité et la sécurité électrique de votre logement, en respect avec les exigences de la norme NF C 15-100.
Enfin, il est fortement recommandé de vous référer à un professionnel pour le choix et la pose, surtout si vous n’avez pas de compétences avancées en électricité. La qualité de la mise à la terre ne doit pas être laissée au hasard, car elle conditionne directement la sécurité physique et l’intégrité des appareils.
Installation sécurisée et conformité électrique du bornier de terre selon la norme NF C 15-100
L’installation d’un bornier de terre dans un tableau électrique est encadrée par la norme NF C 15-100 qui fixe des exigences strictes pour assurer une mise à la terre efficace et fiable. Le bornier doit impérativement être fixé sur une structure métallique reliée à la prise de terre du logement et accessible pour les opérations de maintenance.
Il est important d’utiliser un conducteur de section adéquate pour le raccordement entre la prise de terre et le bornier. Le câble doit être le plus court possible afin de limiter la résistance électrique et garantir un écoulement optimal des courants de défaut. La conception doit éviter les boucles ou connexions non sécurisées qui pourraient perturber la continuité électrique.

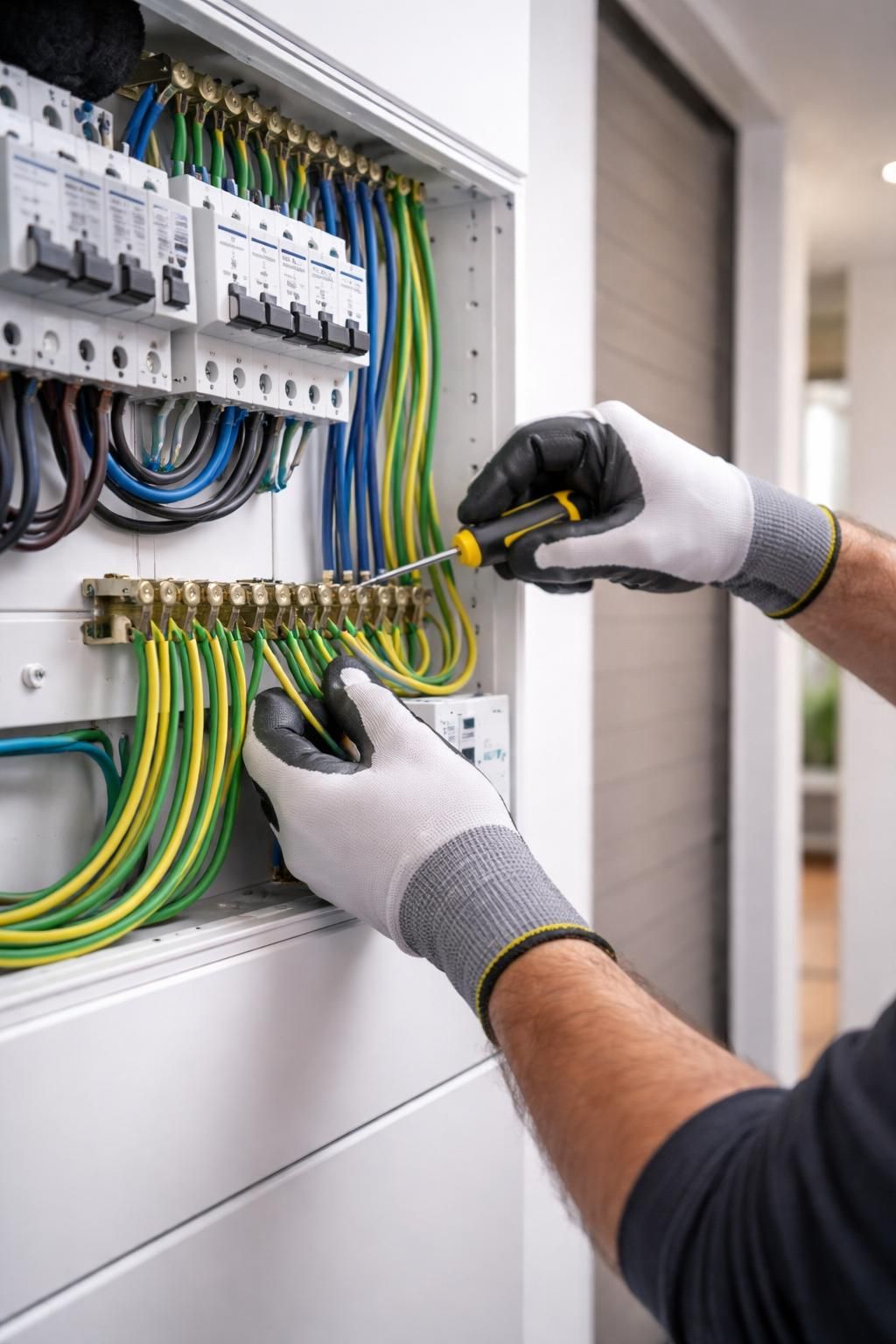

Lors de la pose, les conducteurs de protection provenant des différents circuits doivent être dénudés juste ce qu’il faut et insérés dans les bornes, puis serrés avec un couple adapté pour éviter tout desserrage dans le temps. Le bornier doit rester visible dans le tableau électrique, et le code couleur vert et jaune doit être respecté scrupuleusement pour assurer une reconnaissance facile par les professionnels.
Pour rendre l’installation conforme, il est nécessaire de procéder à des contrôles post-installation. Un test de continuité de terre attestera que la liaison entre le bornier et la prise de terre est efficace, avec une résistance inférieure à 100 Ohms recommandée. Le test d’isolement vérifiera l’absence de défaut sur les conducteurs de terre. Ces vérifications ne peuvent être réalisées que par un électricien certifié muni d’un appareil spécifique.
Une installation non conforme peut entraîner des risques majeurs de choc électrique, incendie ou détérioration du matériel. Par conséquent, toute modification de tableau ou ajout de bornier doit impérativement faire appel à un professionnel qualifié. Pour approfondir les règles de raccordement sécuritaire d’un tableau électrique, vous pouvez consulter ce guide spécialisé.
Un contrôle régulier suite à des travaux, un agrandissement ou une rénovation est également conseillé. Le bornier ainsi que l’ensemble de la mise à la terre doivent rester efficaces dans la durée pour assurer la protection électrique optimale du logement.
Entretien, erreurs fréquentes et bonnes pratiques autour du bornier de terre
Le bornier de terre, bien qu’étant un composant passif, nécessite un suivi régulier pour garantir sa bonne fonctionnalité. Les vérifications doivent porter sur l’état des connexions, la solidité des fixations, ainsi que l’absence d’oxydation ou de corrosion. Dans un tableau électrique mal entretenu, des bornes peuvent se desserrer avec le temps à cause des vibrations ou dilatations thermiques, menaçant ainsi la continuité de la terre.
Parmi les erreurs courantes relevées lors des interventions, on trouve :
- Utilisation de fils de section insuffisante, ce qui augmente la résistance électrique du circuit de terre
- Mauvaise fixation du bornier sur une surface non reliée à la terre, empêchant la dissipation optimale des courants de fuite
- Raccordements mal serrés ou fils dénudés excessivement, augmentant le risque de faux contact ou d’oxydation
- Omission d’utiliser un bornier dédié pour la terre, conduisant à des raccordements improvisés non conformes
- Confusion des couleurs de conducteurs, rendant plus difficile la lecture et la maintenance sécurisée
L’ensemble de ces négligences peut entraîner un défaut d’évacuation des courants de fuite et mettre en danger la sécurité des occupants. C’est pourquoi la méthodologie et le professionnalisme en électricité sont essentiels. Seul un électricien qualifié dispose des compétences pour intervenir en toute sécurité, et pour effectuer un diagnostic fiable.
Dans le cadre d’une rénovation de votre tableau électrique, il est recommandé de vérifier systématiquement l’état du bornier de terre et, le cas échéant, de le remplacer ou de renforcer les connexions. Ce sujet est traité en détail dans ce guide complet sur la rénovation des tableaux électriques, vous y trouverez des conseils précieux pour optimiser la protection électrique de votre installation.
Enfin, plusieurs accessoires peuvent venir compléter le bornier, comme les barrettes de connexion permettant le pontage entre disjoncteurs, facilitant ainsi la tenue mécanique et électriquement fiable de l’ensemble. Le respect de ces bonnes pratiques assure un tableau sécurisé, fonctionnel et conforme, pour plusieurs décennies.
