Le rôle indispensable du tableau électrique dans une installation sécurisée
Le tableau électrique est le cœur névralgique de votre réseau électrique domestique. Il centralise la distribution de l’électricité vers les différents circuits de votre logement tout en assurant la protection des personnes et des biens grâce à un dispositif complet de sécurité électrique. Cette fonction est indispensable pour prévenir tout risque d’accident, notamment les électrocutions, les incendies liés à des surcharges ou les courts-circuits. En respectant les normes électriques en vigueur, en particulier la NF C 15-100 actualisée pour 2025, on garantit non seulement la sécurité mais aussi une installation durable et adaptée aux usages modernes.
Le tableau électrique distribue le courant électrique depuis l’arrivée principale jusqu’aux divers circuits dédiés : éclairage, prises, chauffage, et appareils spécifiques comme une chaudière ou une borne de recharge pour véhicule électrique. C’est grâce à des composants clés que cette fonction devient sûre : les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges et les courts-circuits tandis que les interrupteurs différentiels détectent les fuites de courant et coupent l’alimentation pour éviter les électrocutions.
De plus, la mise à la terre joue un rôle fondamental. Elle évacue vers le sol une éventuelle fuite de courant, assurant ainsi la sécurité. Elle est ainsi obligatoire dans toute mise en conformité électrique et son efficacité est régulièrement contrôlée lors des interventions.
Pour choisir un tableau électrique conforme, il faut impérativement vérifier que celui-ci dispose d’un nombre suffisant d’emplacements modulaires. Ceux-ci permettent de disposer des disjoncteurs et interrupteurs différentiels adaptés à chaque circuit. Le dimensionnement dépendra de la puissance totale nécessaire, évaluée à partir des équipements et des usages prévus dans le foyer. Une marge de sécurité est toujours recommandée afin de pouvoir évoluer facilement.
Cela étant, manipuler et raccorder un tableau électrique n’est pas une opération anodine. La manipulation de l’alimentation principale est dangereuse et requiert une expertise technique. Il est donc conseillé de faire appel à un électricien qualifié, surtout si l’on n’a pas une maîtrise parfaite des composants et des normes. Un branchement mal réalisé peut entraîner des risques graves, allant de dysfonctionnements à des accidents domestiques.
Les composants essentiels du tableau électrique et leur fonction précise
Comprendre le rôle de chaque composant du tableau électrique est primordial pour réaliser un raccordement électrique en toute sécurité. Parmi les éléments principaux, on trouve :
- Le disjoncteur différentiel : Il protège les personnes contre les électrocutions en détectant les fuites de courant supérieures à 30 mA et en coupant immédiatement l’alimentation. Types A ou AC sont utilisés selon la nature des circuits.
- Les disjoncteurs divisionnaires : Ils protègent les circuits individuels contre les surcharges et courts-circuits. Ils sont calibrés en fonction de la section du câble et de la puissance du circuit qu’ils protègent.
- Le peigne de raccordement : Il facilite le câblage en distribuant de manière homogène le courant depuis l’alimentation principale vers les différents disjoncteurs.
- Le bornier de terre : Il assure la mise en continuité de la terre pour sécuriser la protection électrique contre les chocs.
- Le porte-étiquette : Crucial pour l’identification claire des circuits, il facilite les interventions ultérieures afin d’éviter toute erreur dans la maintenance.
La sélection de ces composants doit se faire en conformité avec la norme NF C 15-100. Celle-ci précise notamment les critères de sensibilité des différentiels, le calibre des disjoncteurs en fonction des conducteurs utilisés, ainsi que les distances et emplacements autorisés pour l’installation. Par exemple, les pièces humides exigent l’emploi d’interrupteurs différentiels de type A à haute sensibilité pour garantir la sécurité accrue.
Le choix des marques joue aussi un rôle dans la pérennité et la sécurité de l’installation. Legrand, Schneider Electric et Hager sont des références reconnues pour leur fiabilité et respect des normes. Les tarifs varient généralement selon la gamme et les fonctionnalités proposées, avec des modules pour disjoncteur entre 10 et 35 euros l’unité environ. Une installation complète peut ainsi coûter entre 150 et 600 euros pour un tableau standard résidentiel, hors main d’œuvre.
Il est également impératif d’utiliser un câblage adapté, en particulier au niveau des sections de câble, comme le câble R2V 3G2,5 mm² couramment recommandé pour les prises et circuits d’usage courant. Le dimensionnement des câbles joue un rôle majeur dans la prévention des surchauffes et des pertes de tension. Pour en savoir plus, consulter un guide dédié au dimensionnement des câbles est conseillé.
Le câblage et la couleur des fils : un standard à respecter
Le respect du code couleur des fils est un gage essentiel de sécurité et d’organisation. La norme impose l’usage de :
- Fil de phase : rouge, marron ou orange, selon le circuit
- Fil neutre : bleu
- Fil de terre : vert/jaune
Ces codes couleurs doivent être respectés systématiquement pour éviter toute confusion pouvant entraîner des erreurs de branchement ou des risques d’électrocution. Plus d’informations sont disponibles sur les couleurs des fils électriques.
Planification et préparation : les étapes préalables indispensables avant le branchement
Une installation électrique réussie ne s’improvise pas. Avant de procéder au raccorder électrique du tableau, une phase rigoureuse de planification est indispensable. Cela comprend d’abord l’analyse des besoins électriques du foyer. Il convient d’établir le nombre et la nature des circuits nécessaires pour répondre aux divers usages (éclairage, prises, chauffage, électroménager, domotique, recharge véhicule électrique).
L’estimation de la puissance globale est également un élément clé. Cette étape consiste à additionner les puissances de tous les appareils susceptibles d’être utilisés simultanément, en appliquant une marge de sécurité généralement de 20 à 30 %. Par exemple, un radiateur électrique standard consomme autour de 1500 W, un lave-linge environ 2500 W, tandis que les prises multimédia comme les ordinateurs sont nettement moins énergivores.
| Appareil électrique | Puissance indicative (Watts) |
|---|---|
| Ampoule LED | 7 |
| Ordinateur portable | 60 |
| Réfrigérateur Classe A++ | 150 |
| Lave-linge (cycle standard) | 2500 |
| Radiateur électrique | 1500 |
Le choix de l’emplacement du tableau doit respecter la norme NF C 15-100, fixant une hauteur comprise entre 0,90 mètre et 1,80 mètre, dans un endroit sec et accessible. Une ventilation suffisante est recommandée pour éviter la surchauffe des équipements. Le tableau modulable, avec des emplacements réservés pour de futures extensions, est un gage de flexibilité et d’adaptabilité aux évolutions des installations.
Il est également prudent de préparer un schéma électrique détaillé avant toute manipulation. Celui-ci permettra de visualiser le raccordement électrique précis à réaliser en conformité avec les normes. Des ressources comme ce guide complet de câblage de tableau électrique apporte une aide précieuse pour bien débuter.
Finalement, une bonne préparation inclut la sélection de matériel conforme, en évitant la tentation d’utiliser des équipements « premier prix » dont la durabilité et la sécurité peuvent poser problème. Les marques reconnues comme Legrand, Schneider Electric ou Hager apportent un niveau de qualité et un service après-vente garantissant la fiabilité de votre installation.

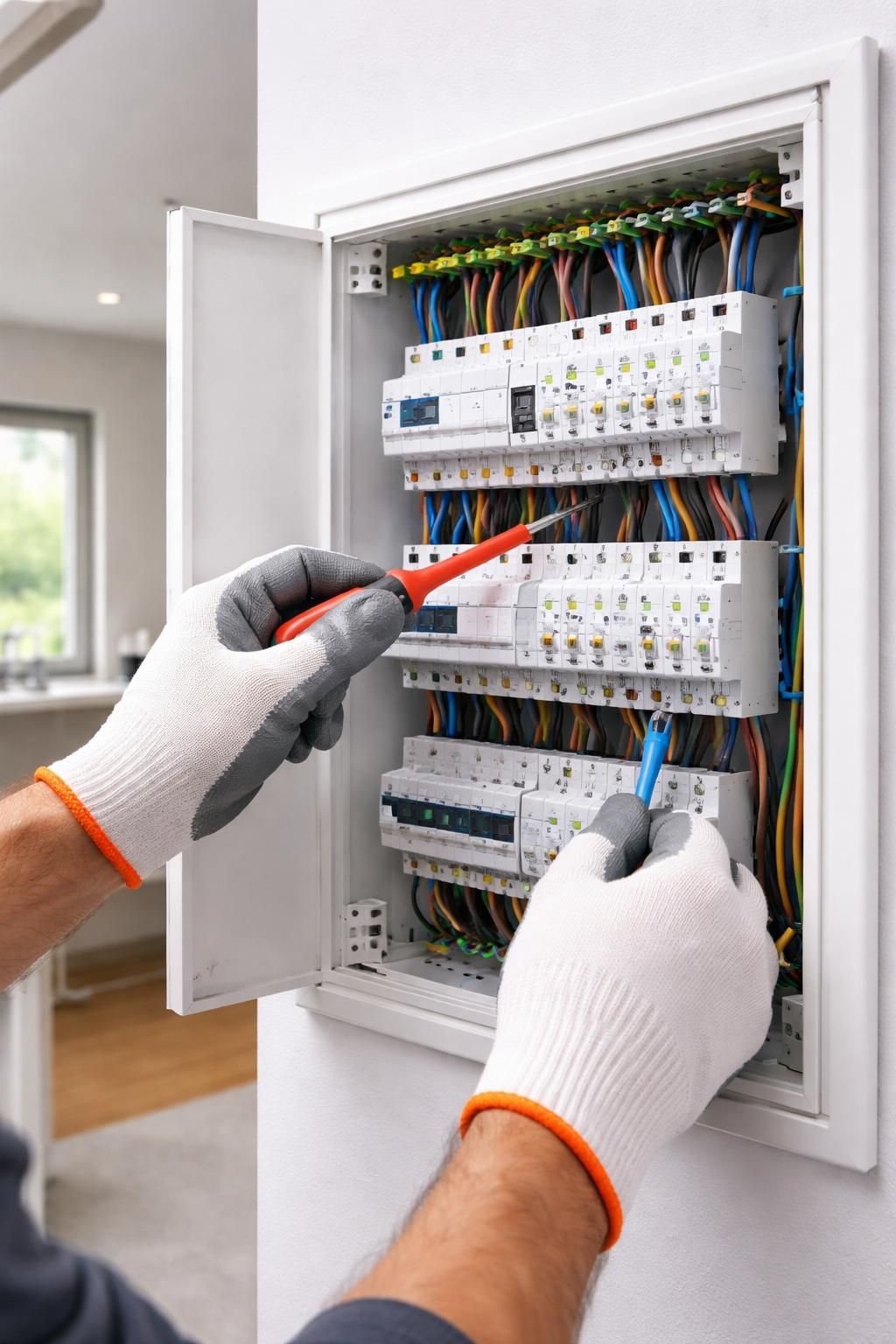

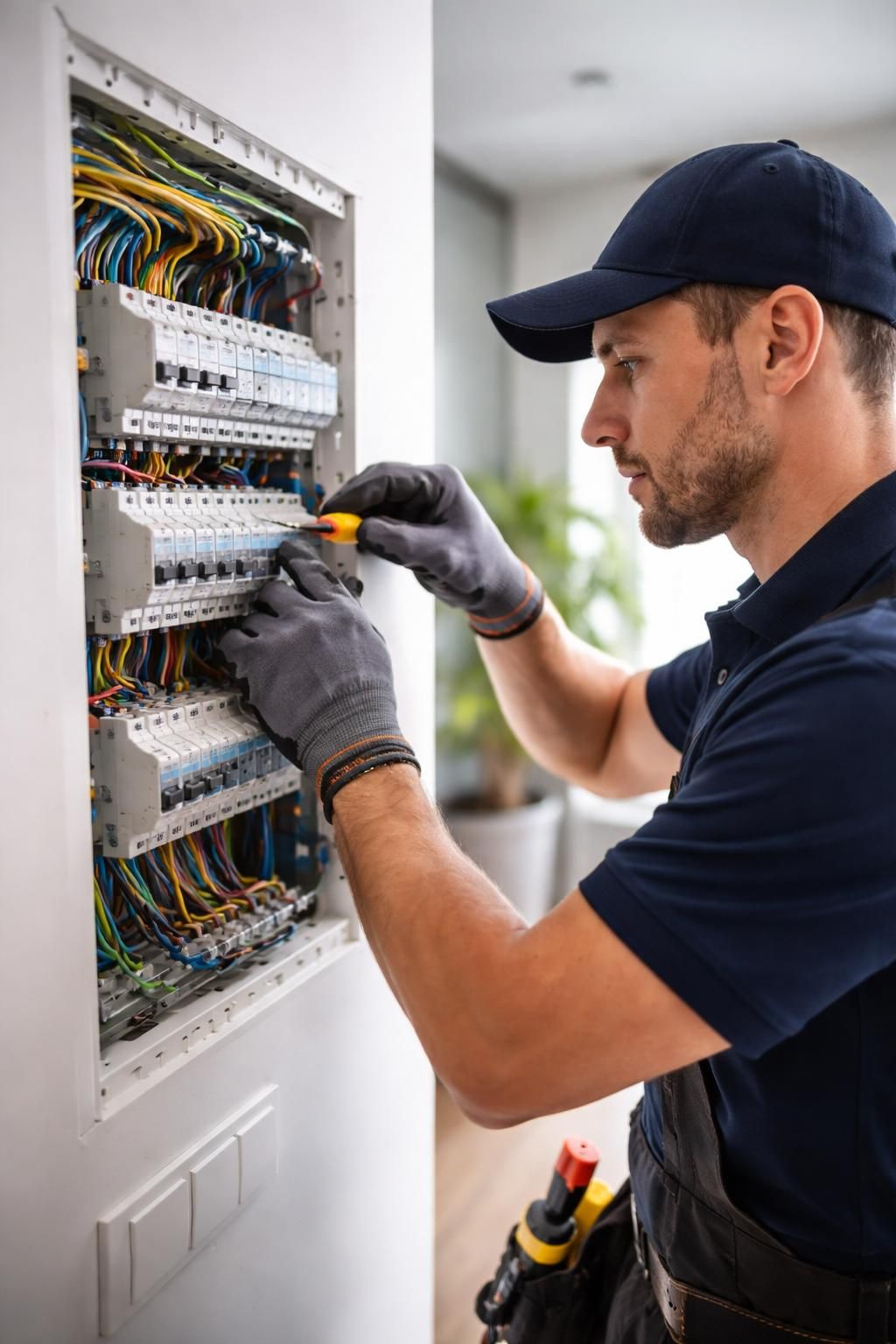

Branchement sécurisé du tableau électrique : pratiques recommandées et étapes clés
Le raccordement électrique du tableau requiert méthode et prudence. La règle d’or est de toujours couper l’alimentation principale avant toute intervention. La manipulation doit être réalisée avec des outils isolés et dans le respect des règles de sécurité, car toute erreur peut rapidement avoir des conséquences graves.
Une fois le coffret fixé solidement, la première opération est le raccordement de l’arrivée principale. Cette étape, souvent réservée aux électriciens qualifiés, consiste à connecter le câble d’alimentation au disjoncteur principal du tableau. Les interrupteurs différentiels sont ensuite installés en tête d’une rangée, avant les disjoncteurs divisionnaires qui protègent les circuits individuels.
Lors du câblage, il est essentiel de respecter les correspondances entre les fils et leurs fonctions :
| Fonction | Couleur conforme | Exemple d’application |
|---|---|---|
| Phase | Rouge, marron, orange | Chauffage (rouge), éclairage (orange), prises (marron) |
| Neutre | Bleu | Retour du courant |
| Terre | Vert/jaune | Protection contre les contacts directs |
Chaque circuit doit être étiqueté clairement sur le porte-étiquette du tableau pour faciliter toute intervention future. Un étiquetage soigné garantit une meilleure organisation et limite les erreurs lors de travaux ultérieurs.
Respecter le serrage des bornes, éviter les torsades excessives ou les épissures non protégées, utiliser des peignes de raccordement adaptés sont autant de bonnes pratiques. Elles assurent également une meilleure longévité de l’installation. Pour approfondir, la mise en œuvre d’un branchement électrique sécurisé est à privilégier.
Contrôle et validation post-installation pour garantir la sécurité électrique
Une fois l’installation achevée, il est impératif de réaliser plusieurs vérifications avant de mettre le tableau sous tension. Un premier contrôle visuel permet d’observer la qualité du câblage, l’absence de fils endommagés et le bon serrage des connexions. Ce contrôle est la base d’une installation fiable.
Tester la continuité de la terre est une étape capitale à réaliser avec un multimètre ou un appareil dédié. Elle assure que la mise à la terre est fonctionnelle, condition indispensable pour la sécurité électrique et la prévention des chocs électriques.
Chaque interrupteur différentiel doit être testé via son bouton test intégré. Ce test garantit qu’il détectera bien une fuite de courant lors de son passage en situation réelle. De même, un test de chaque disjoncteur divisionnaire permet d’identifier des anomalies éventuelles liées à des surcharges ou à un câblage incorrect.
| Type de contrôle | Outil utilisé | Objectif |
|---|---|---|
| Inspection visuelle | Aptitude manuelle | S’assurer de l’intégrité et de la propreté du montage |
| Test continuité terre | Multimètre | Garantir la protection anti-choc électrique |
| Test disjoncteurs différentiels | Bouton test intégré | Confirmer la détection de fuites de courant |
| Mesure tension | Multimètre | Vérifier la stabilité de la tension à 230 volts |
Enfin, une validation légale doit être obtenue auprès de l’organisme chargé du contrôle, le Consuel, indispensable pour la couverture par les assurances. En cas de non conformité, des modifications sont à prévoir pour respecter les exigences actuelles.
Pour une bonne pérennité, penser à un entretien régulier et à l’évolution de votre tableau électrique est conseillé. Cela évite des dysfonctionnements, sécurise votre installation et facilite l’intégration des technologies modernes telles que la domotique ou les bornes de recharge électrique.
