Dans toute installation électrique domestique, la sécurité et la fiabilité des branchements sont des priorités absolues. Le recours à une boîte de dérivation représente une solution incontournable pour optimiser la distribution du courant tout en assurant une protection efficace contre les risques électriques. Cet appareillage discret et technique s’adapte à différents environnements, s’inscrivant toujours dans le respect des normes électriques, notamment la rigoureuse NF C 15-100. Comprendre son rôle précis, maîtriser les étapes d’installation et choisir le matériel adapté vous permettront de sécuriser durablement votre système électrique, tout en facilitant les éventuelles interventions ultérieures. Ce guide pratique vous éclaire sur chaque aspect essentiel pour réaliser un branchement électrique sûr avec une boîte de dérivation, combinant conseils techniques et normes actuelles.
En bref :
- La boîte de dérivation est un boîtier isolant indispensable pour la distribution et la connexion des fils dans une installation électrique domestique.
- Le choix de la boîte doit respecter la norme NF C 15-100, notamment en termes d’étanchéité, de matériau, et de capacité selon le nombre et la section des câbles.
- L’installation peut être en saillie ou encastrée, avec des méthodes spécifiques à chaque mode pour garantir protection et accessibilité.
- Le branchement doit respecter impérativement les codes couleur des fils et utiliser des bornes de connexion adaptées pour assurer une continuité électrique et éviter les courts-circuits.
- Il est fortement recommandé de s’équiper d’outils électriques spécifiques et de faire appel à un électricien qualifié pour les opérations complexes ou lorsque la sécurité est compromise.
Comprendre le rôle essentiel de la boîte de dérivation dans les branchements électriques domestiques
La boîte de dérivation, aussi appelée boîte de raccordement ou boîte de jonction, joue un rôle fondamental dans la distribution électrique au sein d’une habitation. Elle permet de regrouper les fils électriques issus du tableau de répartition pour les redistribuer vers plusieurs points d’alimentation : prises, interrupteurs, luminaires. Cette centralisation facilite non seulement le maintenance et la modification des circuits, mais contribue aussi à une meilleure organisation du câblage, ce qui est un gage de sécurité électrique.
En évitant d’avoir à tirer de nouveaux câbles depuis le tableau électrique pour chaque appareil, la boîte de dérivation limite le nombre de connexions en aval et optimise le câblage. Cela est particulièrement utile quand une pièce nécessite l’ajout d’une prise ou d’un luminaire supplémentaire, sans engager de lourds travaux de rénovation. En outre, elle permet de gérer les longueurs de câbles non adaptées en facilitant la jonction entre fils de différentes longueurs et sections.
Les matériaux de fabrication varient, avec des modèles en plastique isolant ou parfois en métal, selon l’environnement d’installation. Ces boîtiers sont conçus pour proteger les connexions des risques d’humidité, de poussière et de chocs, et assurent la continuité de la mise à la terre. Il est impératif de respecter l’endroit et la méthode d’installation préconisés par la norme NF C 15-100 pour garantir une installation pérenne et sécurisée.
Par exemple, dans une pièce humide comme une salle de bain, il est nécessaire d’installer une boîte de dérivation étanche avec un indice de protection IP44 ou supérieur. Pour un garage ou un extérieur, une boîte avec un indice IP55 au minimum protège efficacement contre les projections d’eau et la poussière. Ce choix garantit une protection contre les courts-circuits liés aux infiltrations et évite les risques d’électrocution.
Enfin, la boîte de dérivation doit toujours rester accessible pour permettre un contrôle, un diagnostic ou une modification future. Sa position doit être facile à atteindre, par exemple à au moins 5 cm du sol, sans être cachée derrière des éléments fixes. Ce point est souvent négligé, pourtant il est vital à la conformité de l’installation électrique et à la sécurité des usagers.
Choisir la bonne boîte de dérivation : critères techniques et conformité aux normes électriques
Le choix de la boîte de dérivation est déterminant pour assurer la pérennité et la sécurité de votre installation électrique. Il existe plusieurs variantes, notamment les boîtes encastrées et apparentes, chacune adaptée à un contexte spécifique.
Types de boîtes de dérivation et leur usage approprié

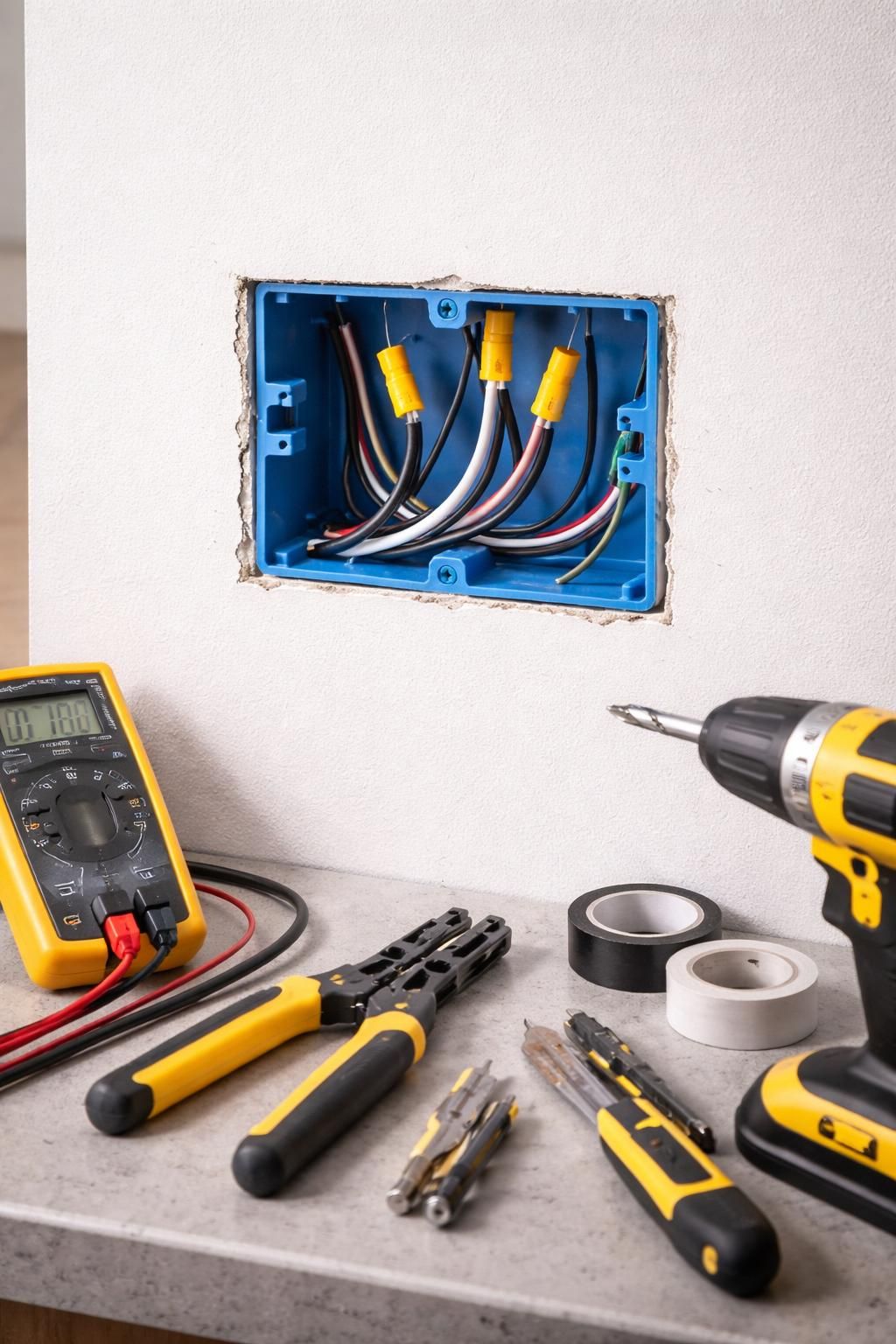

- Boîtes encastrées : elles sont intégrées dans le mur ou plafond, garantissant une installation discrète et esthétique. Ce type est privilégié en intérieur, notamment dans les murs en placo (boîte jaune) ou en maçonnerie (boîte rouge/verte). Le boîtier est fixé solidement dans un logement crée par une saignée, puis scellé à l’aide de plâtre, ce qui renforce son étanchéité à l’air.
- Boîtes en saillie : elles se fixent à la surface du mur, soit en intérieur dans des zones techniques (garage, cave, combles), soit en extérieur. Ici, l’étanchéité est assurée par un couvercle étanche avec un indice IP55 minimum pour les conditions extérieures, prévenant l’entrée d’eau et de poussière.
- Boîtes étanches spéciales : utilisées dans les environnements humides ou extérieurs, ces modèles sont conçus pour résister à des conditions difficiles et garantissent le maintien de la sécurité électrique même dans des conditions exigeantes.
Critères techniques essentiels à considérer
La sélection doit tenir compte des aspects suivants :
- Nombre de connexions : la boîte doit disposer d’un volume suffisant pour accueillir l’ensemble des câbles, bornes de raccordement comprises. Un surpeuplement provoque des risques d’échauffement et court-circuit.
- Section des câbles : il est impératif que la boîte et ses bornes supportent la section des fils utilisés (ex : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises de courant), conformément à la norme NF C 15-100.
- Indice de protection IP : adapté à la localisation, ce paramètre protège contre les intrusions solides (poussières) et liquides (eau). Exemple : IP44 pour intérieur humide, IP65 ou plus pour extérieur.
- Matériau : plastique isolant pour la majorité des habitations, ou métal pour une résistance accrue ou installations industrielles. Le choix doit privilégier la sécurité électrique et la durabilité.
- Facilité d’accès : la boîte doit être accessible pour faciliter l’entretien et les vérifications ultérieures, évitant ainsi tout démontage pénible ou dangereux.
| Type de boîte | Usage recommandé | Indice de protection (IP) | Section de câble compatible | Avantages |
|---|---|---|---|---|
| Boîte encastrée (jaune ou rouge/verte) | Intérieur (plaque plâtre, maçonnerie) | IP20 à IP44 selon localisation | 1,5 à 2,5 mm² | Esthétique, discrète, étanche à l’air |
| Boîte en saillie | Extérieur, garage, cave, combles | IP55 minimum | 1,5 à 2,5 mm² | Facile à installer, facile d’accès, étanche |
| Boîte étanche spécifique | Extérieur, milieu humide | IP65 ou IP66 | Adaptée selon exigences | Protection renforcée contre eau et poussière |
Il est vivement conseillé d’utiliser des boîtes certifiées conformes aux normes NF C 15-100 et contrôlées par des organismes indépendants comme le LNE, gage de fiabilité.
Préparation minutieuse avant l’installation d’une boîte de dérivation : règles pratiques à respecter
Avant toute intervention, il est impératif de garantir l’absence de tension dans le circuit. Coupez toujours l’alimentation générale au niveau du tableau électrique et vérifiez l’absence de courant avec un multimètre fiable. Cette précaution élimine tout risque d’électrocution lors du câblage.
Choix de l’emplacement
Le choix stratégique de l’emplacement est primordial pour optimiser l’accès et la sécurité. Une boîte de dérivation doit se situer à un endroit accessible, visible et facile d’entretien. On privilégie ainsi une hauteur minimale de 5 cm au-dessus du sol, évitant les zones exposées à l’humidité ou aux éclaboussures. Auprès des points de départ ou d’arrivée des câbles, la boîte facilite le diagnostic électrique et le dépannage. Par exemple, lorsqu’une boîte dessert un circuit d’éclairage dans une cuisine ou près d’un îlot central, sa position doit rendre la connexion aisée tout en respectant les normes d’installation.

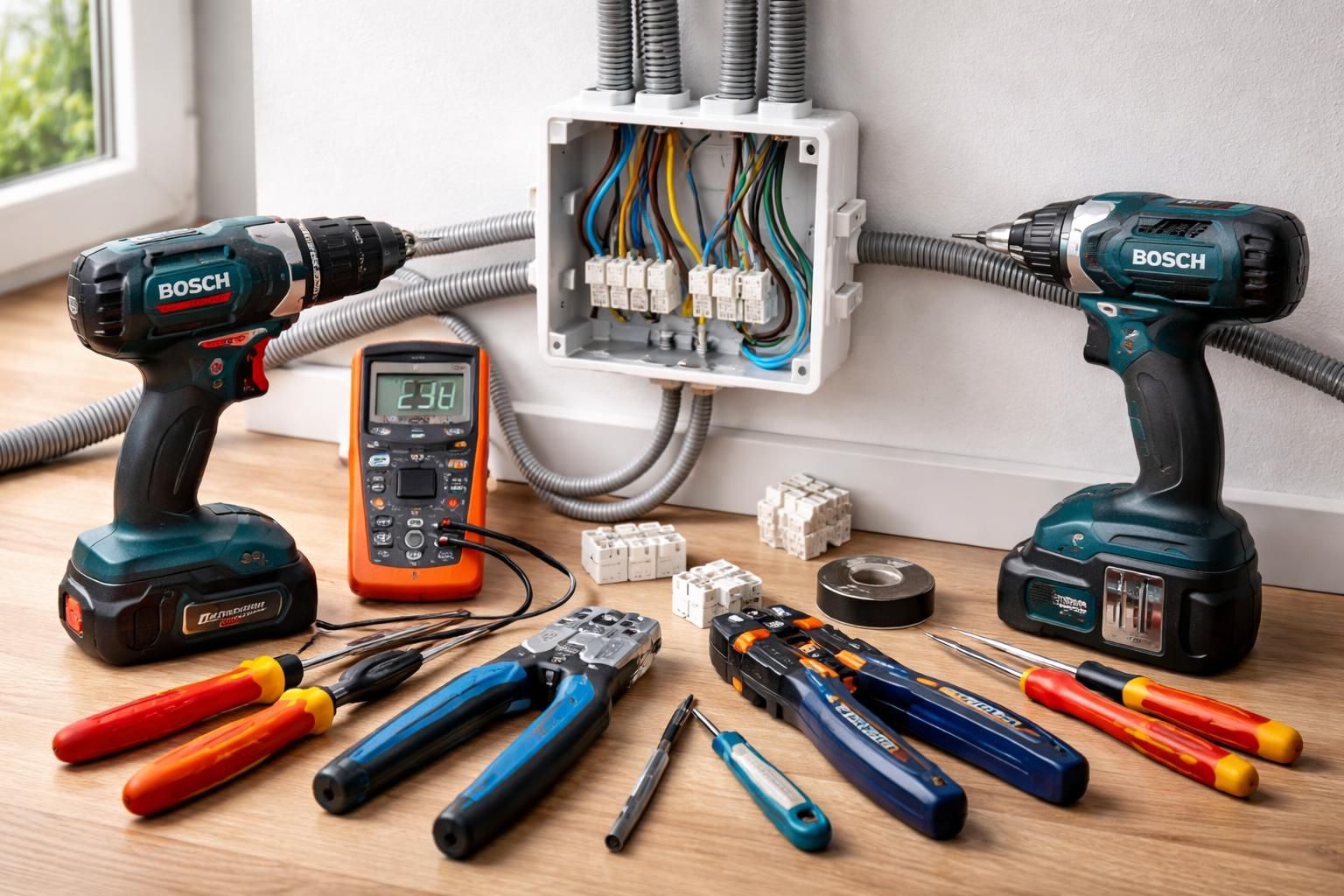

Préparation des outils électriques et du matériel
Pour une installation précise et sécurisée, un ensemble spécifique d’outils électriques est indispensable :
- Un multimètre pour mesurer la tension et tester la continuité
- Un outil de dénudage des fils pour enlever les gaines sans endommager le conducteur
- Un tournevis isolé pour fixer les bornes
- Des dominos ou borniers de raccordement conformes à la section des fils
- Des chevilles et vis adaptées au support (placo, béton, bois)
- Un niveau à bulle pour une installation droite et soignée
En parallèle, le choix des câbles doit correspondre aux normes en vigueur, et respecter la couleur standardisée : noir ou marron pour la phase, bleu pour le neutre, jaune-vert pour la terre. Cette codification assure une mise à la terre efficace et évite tout risque d’erreur lors du branchement.
Étapes précises pour réaliser un branchement électrique sûr avec une boîte de dérivation
L’installation se déroule en suivant un processus rigoureux, étape par étape, incontournable pour garantir la sécurité électrique et la conformité aux normes.
1. Couper l’alimentation électrique générale
Avant toute manipulation, il faut impérativement couper le courant au niveau du disjoncteur général et utiliser un multimètre pour vérifier l’absence de tension. Cette précaution élimine tout risque d’accident électrique.
2. Fixation de la boîte de dérivation
Selon le type choisi, la distorsion de la boîte sera réalisée en saillie ou en encastrée. Percez et chevilles le mur pour un montage en saillie, ou creusez une saignée adaptée pour une installation encastrée. Fixez solidement la boîte avec des vis adaptées aux matériaux afin d’éviter tout risque de mouvement ou dégradation.
3. Passer les gaines électriques dans la boîte
Faites pénétrer les gaines dans la boîte sur environ 1 cm. Cette longueur suffisante évite que les fils soient trop exposés et protège les gaines contre l’arrachage. Pour les boîtes encastrées, scellez l’ouverture au plâtre pour assurer la stabilité et l’étanchéité à l’air.
4. Préparer les fils pour la connexion
Dénudez environ 12 mm d’isolant à l’aide d’un outil adapté en faisant très attention à ne pas détériorer le conducteur. Suivez le code couleur strict : phase (noir ou marron), neutre (bleu), terre (jaune-vert). Assurez-vous que les fils soient propres, non effilochés et d’excellente qualité.

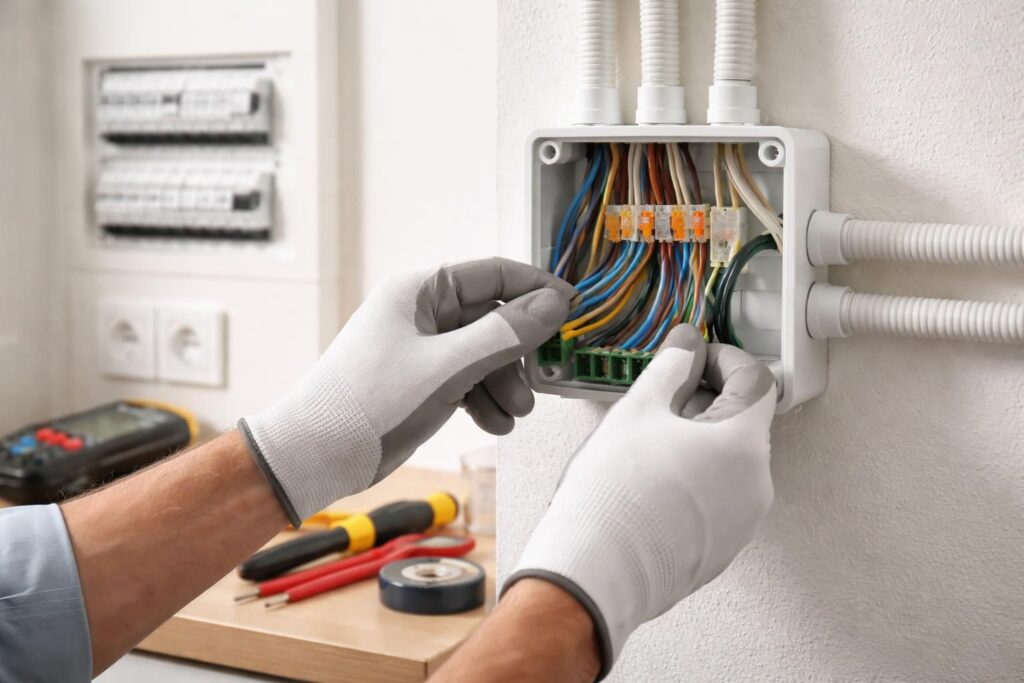

5. Réaliser les connexions dans la boîte de dérivation
Utilisez des dominos ou borniers adaptés à la section des fils pour réaliser les raccordements. Chaque connexion doit être bien serrée sans excès pour éviter d’endommager le fil. Vérifiez que chaque borne assure un bon contact afin de prévenir tout risque de faux contact, qui pourrait entraîner des arcs électriques ou une surchauffe. Pour en savoir plus sur ce type de panne, vous pouvez consulter notre guide sur la détection et réparation des faux contacts.
6. Fermer la boîte et vérifier le branchement
Une fois les branchements terminés, veuillez bien refermer la boîte en positionnant correctement son couvercle. Il est conseillé d’indiquer sur le couvercle les connexions réalisées, facilitant ainsi toute intervention future. Réactivez l’alimentation électrique et contrôlez le bon fonctionnement à l’aide d’un multimètre ou en testant les équipements alimentés.
Ce travail minutieux permet un branchement électrique sûr, évitant les pannes et assurant la longévité de votre installation. Pour gérer la sécurité des circuits et éviter les risques d’arc, il est conseillé de tenir compte des règles actuelles détaillées dans notre article dédié à la prévention des arcs électriques.
Vérifications finales, maintenance et conseils de sécurité liés à la boîte de dérivation
Une fois l’installation achevée, la vérification complète de la continuité électrique et l’état des raccordements sont primordiales. Utilisez un multimètre pour tester la continuité des différents circuits, ce qui garantit une connexion parfaite entre chaque point relié par la boîte de dérivation.
Le contrôle de la tension à la sortie permet aussi de confirmer la conformité du branchement avec la tension nominale standard de 230V. Ce contrôle est indispensable pour éviter tout dysfonctionnement d’origine électrique.
La maintenance régulière, notamment chez les particuliers peu expérimentés, doit être confiée à un électricien qualifié. Ce professionnel vérifiera le serrage des bornes, la bonne fixation de la boîte ainsi que l’absence de signes d’usure des câbles. La périodicité recommandée est au minimum tous les 5 ans, ou lors de travaux complémentaires sur l’installation.
Il est aussi essentiel de respecter toutes les règles de sécurité électrique en vigueur. Le contact avec les fils sous tension doit toujours être évité, notamment pour prévenir les risques pour les enfants, sujets du sujet approfondi dans notre dossier sur la sécurité électrique chez les enfants. Ne jamais improviser des réparations sans connaissances ou outils adaptés, sous peine d’aggraver les défauts ou provoquer des accidents graves.
En résumé, un branchement réalisé dans les règles de l’art avec une boîte de dérivation conforme vous garantit une installation fiable, évolutive et sécurisée. La conformité aux normes électriques françaises, le bon choix du matériel et le respect des étapes de pose sont les clés d’un succès durable.
Quelle est la différence entre une boîte de dérivation encastrée et en saillie ?
La boîte encastrée est intégrée dans un mur ou un plafond pour un rendu discret, tandis que la boîte en saillie est fixée sur la surface, souvent utilisée en extérieur ou dans des zones techniques comme les garages. Le choix dépend du lieu d’installation et des exigences d’étanchéité.
Quels outils sont nécessaires pour installer une boîte de dérivation ?
Il faut un multimètre, un outil de dénudage, un tournevis isolé, des dominos ou borniers adaptés, ainsi que des chevilles et vis selon le support. Ces outils garantissent un raccordement précis et sécurisé.
Comment garantir la sécurité électrique lors de l’installation ?
Il est impératif de couper l’alimentation générale, vérifier l’absence de tension avec un multimètre, respecter les couleurs des fils, utiliser des borniers adaptés, et faire appel à un électricien en cas de doute. Le respect des normes NF C 15-100 est également indispensable.
Quand faut-il faire appel à un professionnel pour installer une boîte de dérivation ?
Pour toute intervention sur un circuit complexe, une rénovation complète, ou en cas de manque de connaissances techniques, il est fortement recommandé de faire appel à un électricien qualifié pour garantir sécurité et conformité.
Comment entretenir une boîte de dérivation une fois installée ?
Un contrôle périodique tous les 5 ans par un professionnel permet de vérifier le serrage des bornes, l’état des câbles et l’étanchéité du boîtier. Un entretien régulier assure la durabilité et la sécurité de l’installation.
