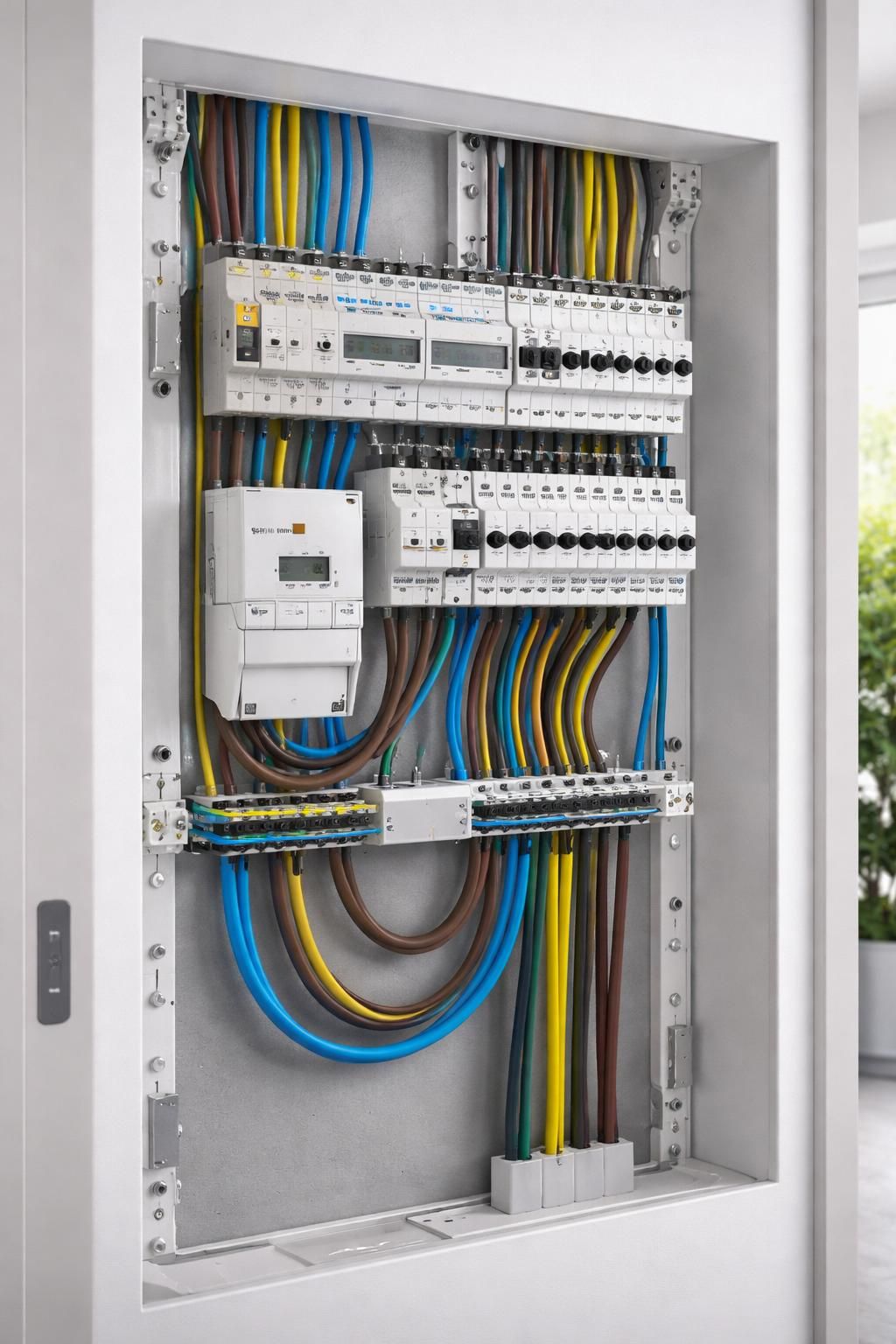

La couleur des fils électriques dans une installation domestique n’est pas une simple question esthétique. Elle correspond à un code strictement défini qui permet de garantir la sécurité électrique de toute l’installation et de faciliter le repérage des fils lors d’interventions, maintenances ou rénovations.
En France, la norme NF C 15-100 impose un système de code couleur électrique obligatoirement respecté dans les constructions neuves et les rénovations récentes. Ce système sert à distinguer rapidement les fonctions essentielles des fils : les fils phase, le fil neutre et le fil de terre. Malgré cela, les installations anciennes peuvent présenter des configurations différentes, générant des risques en cas de confusion.
Comprendre et identifier ces couleurs permet non seulement de prévenir les erreurs de raccordement, mais aussi de respecter les normes câblage actuelles. Ce guide méthodique est là pour vous aider à maîtriser cet aspect fondamental du câblage électrique, en expliquant étape par étape les règles à suivre, les erreurs communes à éviter et les outils indispensables pour vérifier votre installation en toute sécurité.
- Couleurs obligatoires et leur signification : bleu pour le neutre, vert/jaune pour la terre, rouge/noir/marron pour les phases.
- Normes NF C 15-100 et CENELEC : fondement légal et sécuritaire à connaître.
- Risques associés à une identification erronée et mesures correctives.
- Cas particuliers des anciennes installations et recommandations spécifiques.
- Outils et bonnes pratiques pour un repérage fiable avant toute intervention.
Les bases essentielles du code couleur électrique et leur rôle dans la sécurité
Pour assurer un repérage fils fiable et homogène dans une installation électrique, la connaissance du code couleur est fondamentale. La norme NF C 15-100, conforme au standard européen CENELEC HD 308 S2, établit une codification précise pour la fonction de chaque conducteur dans les circuits domestiques et professionnels à basse tension.
Le conducteur neutre a pour couleur exclusive le bleu clair. Ce choix obligatoire évite toute confusion avec d’autres conducteurs. Le neutre est le retour du courant vers la source et doit rester clairement identifiable car il est soumis à des courants variables qui peuvent impacter la sécurité des personnes si mal repéré.
Le fil de terre, conducteur de protection, est aisément identifiable grâce à son revêtement bicolore vert/jaune. Cette particularité ne souffre aucune exception. La désignation de ce conducteur sert à acheminer un courant de défaut vers la masse électrique terrestre, déclenchant la coupure des dispositifs différentiels pour prévenir tout choc électrique.
Les fils de phase, quant à eux, peuvent être de couleur rouge, noir ou marron. Ces variations sont permises pour différencier plusieurs circuits, surtout en installations triphasées ou multipoints. Par ailleurs, pour les circuits de commande comme les retours de lampe ou navettes va-et-vient, d’autres couleurs comme l’orange ou le violet peuvent être utilisées, mais toujours en respectant la distinction entre conducteur actif, neutre et terre.
Le strict respect de ces codes garantit non seulement la sécurité électrique, mais facilite aussi grandement le diagnostic et la maintenance future de l’installation. En cas de doute, il est recommandé d’utiliser un testeur de tension pour vérifier la fonction réelle d’un conducteur avant toute manipulation.
Il est essentiel de noter que ces couleurs ne sont pas simplement esthétiques : elles répondent à des exigences légales et techniques visant à limiter les risques d’électrocution et d’incendie. S’écarter de ces normes doit être évité, car cela complique le travail des électriciens et expose les occupants à des dangers.
Identifier les fils phase, neutre et terre : astuces et précautions indispensables
Lors d’une intervention dans un tableau électrique ou sur un câblage, reconnaître immédiatement chaque fil selon sa couleur est un impératif pour éviter les erreurs graves. Voici les étapes méthodiques à suivre :
1. Couper complètement l’alimentation
Avant toute manipulation, coupez l’alimentation générale pour éliminer tout risque d’électrocution. Cette précaution obligatoire doit être complétée par un test à l’aide d’un vérificateur d’absence de tension (VAT).
2. Identifier visuellement la couleur des fils
Sur le réseau, cherchez les fils bleus pour le neutre, ceux verts/jaunes pour la terre, puis les rouges, noirs ou marrons pour les phases. Attention aux câbles endommagés ou aux couleurs altérées par le temps. Dans ce cas, un repérage à l’aide d’étiquettes de couleur est conseillé.
3. Utiliser les outils de mesure pour confirmation
Un multimètre ou un testeur de phase permet de mesurer la tension d’un conducteur par rapport au neutre ou à la terre. Un conducteur sous tension (environ 230 V entre phase et neutre) est évident. Si les couleurs sont douteuses, ce contrôle est impératif avant toute connexion.
4. Marquer clairement les conducteurs
Pour un repérage durable, utilisez du ruban adhésif de la couleur correspondant à la fonction du fil. C’est particulièrement utile en rénovation où le mélange des codes couleurs est fréquent. Cette étape réduit les confusions lors des interventions futures.
Exemple pratique : un fil bleu mal identifié dans une vieille installation pourrait être une phase dissimulée, un câble vert/jaune utilisé comme conducteur actif engendre un fort risque d’électrocution. Un marquage clair évite ces pièges.
Si la tâche vous semble complexe, il est toujours conseillé de faire appel à un électricien qualifié, capable de procéder à une identification fiable tout en respectant les normes. Ce professionnel saura aussi réaliser un schéma à jour de votre installation pour faciliter tous les travaux ultérieurs, une ressource précieuse pour la sécurité de votre habitation.

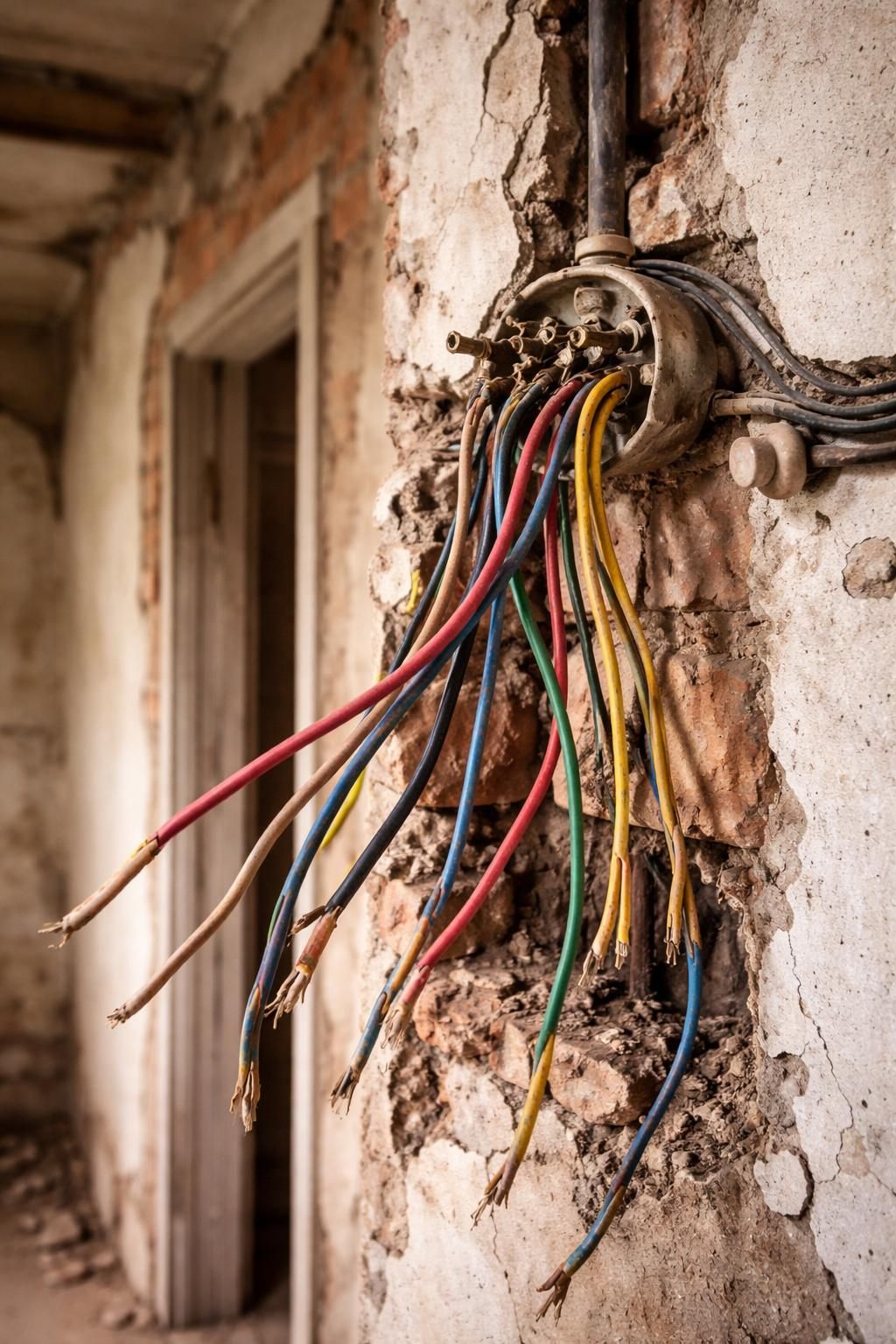

Les particularités des anciennes installations et les risques liés au non-respect du code couleur électrique
Les habitations construites avant les années 1970 présentent souvent des schémas de câblage aux règles moins strictes, avec des codes couleurs non standardisés ou mélangés. Le fil de phase pouvait être vert, tandis que le neutre ou la terre portaient du rouge, du blanc ou du gris.
Dans ce contexte, il est impératif de ne jamais se fier uniquement à la couleur mais de procéder à une vérification exhaustive à l’aide d’un multimètre avant toute intervention. Une installation ancienne sans conducteur de terre distinct est une situation fréquente : cela impose la mise en conformité progressive avec l’ajout de protections différentielles et le raccordement correct à la terre.
Le principal danger de ces mélanges est la confusion entre fil neutre et phase, source classique de pannes électriques ou de risques d’électrisation. Par exemple, inverser la phase et le neutre peut conduire un appareillage à rester sous tension malgré son interrupteur, exposant l’utilisateur au choc électrique.
Un professionnel expérimenté sera en mesure de remplacer partiellement ou totalement les câbles non conformes et de remettre à jour le repérage. La pose d’un tableau divisionnaire peut également s’avérer utile pour segmenter proprement les circuits lors d’une rénovation progressive et limiter la complexité du câblage. Plus d’informations sont disponibles pour organiser un tableau divisionnaire.
Conseils de sécurité pour les installations anciennes
- Ne jamais intervenir sans couper l’alimentation générale et vérifier l’absence de tension.
- Utiliser un multimètre plutôt qu’un simple testeur indicateur pour plus de précision.
- Marquer chaque fil dès identification pour éviter toute confusion ultérieure.
- Prévoir, dans la mesure du possible, une mise à niveau de l’installation pour intégrer les exigences actuelles des normes câblage.
- Faire appel systématiquement à un électricien qualifié dans les cas douteux ou complexes.
Codes couleur complémentaires : navettes, retours de lampe et commandes spécifiques
Au-delà des conducteurs principaux, certains fils dans les circuits électriques remplissent des fonctions spécifiques, notamment dans les circuits d’éclairage et de commande :
Navettes va-et-vient
Pour les interrupteurs va-et-vient, les couleurs les plus utilisées sont l’orange et le violet. Ces conducteurs ne sont ni des phases permanentes ni des neutres, mais des navettes qui assurent le passage du courant entre deux points de commande distincts. Leur identification claire évite de les confondre et facilite aussi bien l’installation que le dépannage.
Retours de lampe et conducteurs de commande
Les retours de lampe, souvent en noir ou en orange, servent à piloter un éclairage depuis un interrupteur. Leur fonction ne doit pas être confondue avec un neutre ou une terre. En cas d’installation d’un variateur ou d’un télérupteur, la signalisation des conducteurs par couleur conserve un rôle crucial pour la compréhension du schéma électrique.
Malgré une certaine liberté dans l’utilisation des couleurs dans ces cas spécifiques, deux interdits demeurent stricts :
- Le bleu clair demeure réservé au neutre uniquement.
- Le vert/jaune ne peut être utilisé que pour le conducteur de terre.
Pour approfondir la compréhension des circuits d’éclairage, consulter le guide pour installer un variateur lumière.
Les bonnes pratiques de repérage : étiquetage, documentation et vérifications indispensables
Respecter la standardisation des couleurs est une étape nécessaire mais pas suffisante pour garantir un repérage fils sûr et efficace. Il est essentiel de compléter ce système par des pratiques rigoureuses afin d’éviter toute erreur dans une installation souvent complexe.
Étiquetage et numérotation des conducteurs
L’application d’étiquettes autocollantes colorées ou numérotées sur les conducteurs, en particulier dans les boîtes de dérivation et tableaux, facilite la localisation précise des circuits. Cette démarche est d’autant plus recommandée dans des contextes où plusieurs normes ou codes sont mêlés ou lors de rénovations en plusieurs phases.
Mise à jour systématique des schémas électriques
Un schéma unifilaire à jour, même manuscrit, constitue un précieux outil permettant d’associer clairement chaque couleur à sa fonction. Ce document, joint à l’installation, sécurise les interventions futures et contribue à une conformité durable des installations aux normes NF C 15-100.
Contrôle final avec appareil de mesure
Quel que soit le repérage par couleur, la vérification à l’aide d’un multimètre reste incontournable avant toute intervention. Tester systématiquement la tension entre conducteurs et vérifier la continuité du fil de terre garantit l’absence de risque lors de manipulations ultérieures.
En complément, la pose soignée d’une goulotte électrique assure que les fils restent protégés et repérables visuellement sur toute leur longueur.
| Couleur du fil | Fonction principale | Usage interdit |
|---|---|---|
| Bleu clair | Conducteur neutre | Phase, terre, navette, retour de lampe |
| Vert/jaune | Conducteur de protection (terre) | Phase, neutre, tout conducteur actif |
| Marron, noir, rouge | Conducteurs de phase | Neutre, terre |
| Orange, violet | Navettes va-et-vient, retours de commande | Neutre, terre |
Comment reconnaître un fil de phase dans une installation électrique ?
Le fil de phase est généralement rouge, marron ou noir selon la norme NF C 15-100. Pour vérifier sa fonction, utilisez un multimètre qui doit indiquer environ 230 V entre ce fil et le neutre. Toujours couper l’alimentation avant toute vérification.
Peut-on se fier uniquement à la couleur des fils pour les identifier ?
Non, surtout dans les installations anciennes ou rénovées. La couleur sert de guide mais il est indispensable de tester chaque conducteur avec un appareil de mesure pour éviter les risques d’électrocution ou de mauvais branchement.
Quelle est la couleur obligatoire du fil de terre ?
Le conducteur de terre doit obligatoirement être bicolore vert/jaune conformément à la norme NF C 15-100. Cette couleur ne doit jamais être utilisée pour un fil actif ou un neutre.
Quels outils utiliser pour vérifier les fils électriques ?
Un multimètre ou un testeur de tension est recommandé pour mesurer la présence ou l’absence de courant et identifier la fonction des fils. Le Vérificateur d’Absence de Tension (VAT) est utile pour prévenir tout risque avant intervention.
Que faire en cas de doute sur l’identification des fils ?
Il est vivement conseillé de faire appel à un électricien professionnel. Une mauvaise identification peut entraîner des risques sérieux pour la sécurité des personnes et des biens, ainsi que des dysfonctionnements électriques.
