La réalisation d’une saignée électrique dans un mur constitue une étape essentielle pour intégrer correctement les câbles de votre installation électrique. Cette pratique, qui consiste à creuser une rainure dans la maçonnerie, permet d’assurer un câblage discret, esthétique et sécurisé. Cependant, elle doit impérativement respecter des règles strictes pour éviter tout risque d’endommagement structurel et garantir la conformité aux normes en vigueur. Comprendre l’importance de la saignée électrique, ses impératifs techniques, ainsi que les bonnes pratiques associées, est indispensable pour qui souhaite réaliser ou faire réaliser une installation électrique fiable dans son logement.
Que vous soyez en phase de rénovation ou de construction neuve, savoir comment procéder à une saignée dans un mur est clé pour assurer la sécurité électrique et le respect des prescriptions de la norme NF C 15-100. Cette dernière régule notamment la pose des gaines électriques, la profondeur du creusement, ainsi que la manière d’intégrer le câblage mural sans compromettre la protection électrique. Une mauvaise réalisation peut non seulement endommager la structure du mur, mais aussi exposer votre installation à des défauts d’isolement potentiellement dangereux.
En adoptant une démarche méthodique, vous pourrez mieux anticiper les contraintes techniques et recevoir des conseils professionnels sur les outils adaptés, les protections à mettre en place et les interventions à confier à un électricien qualifié. Ce guide détaillé vous accompagne ainsi pas à pas vers une compréhension approfondie de cette opération délicate, démontrant que la saignée n’est pas une simple découpe, mais un maillon fondamental de la sécurité et de la durabilité de votre câblage électrique.
En bref :
- La saignée électrique est une rainure creusée dans un mur pour passer les câbles et gaines électriques, offrant un câblage mural discret et protégé.
- Respecter les normes électriques NF C 15-100 est crucial pour garantir la sécurité électrique et la conformité électrique de l’installation.
- La profondeur, la largeur de la saignée et la qualité des matériaux employés (gaines, plâtre, etc.) doivent respecter des critères précis.
- L’intervention d’un professionnel est recommandée pour éviter tout dommage au mur porteur et assurer une protection électrique optimale.
- Un câblage bien réalisé prolonge la durée de vie de l’installation et facilite la maintenance future.
Les règles d’installation pour une saignée électrique conforme et sécurisée
La création d’une saignée électrique dans un mur doit suivre des règles strictes, notamment celles dictées par la norme NF C 15-100. Cette norme encadre la sécurité et la fiabilité des installations domestiques à basse tension, imposant des prescriptions claires pour protéger les occupants et le bâtiment.
Norme NF C 15-100 et exigences sur les saignées électriques
La norme NF C 15-100 précise notamment que les saignées doivent respecter une largeur minimale adaptée à la taille des gaines électriques utilisées, souvent entre 25 et 40 mm, et une profondeur suffisante pour que les câbles soient entièrement intégrés et protégés par le matériau de rebouchage. Ce respect est essentiel pour préserver la résistance mécanique du mur et éviter les risques d’éclatement ou de fissuration.
On recommande souvent une profondeur entre 20 et 30 mm, avec une hauteur suffisante pour éviter que les câbles ne soient écrasés ou gênés par la suite. Il est également impératif que la saignée soit rectiligne pour faciliter la pose des gaines et éviter les coudes trop prononcés qui peuvent détériorer le câble.
Enfin, la finition doit garantir une bonne tenue dans le temps. Le rebouchage est réalisé avec un mortier adapté, qui respecte l’élasticité du mur et permet de conserver une isolation électrique efficace. Dans le cas d’un mur porteur, la norme impose parfois des précautions supplémentaires : il est déconseillé de réaliser des saignées larges ou profondes sans avis technique préalable.
Choix des matériaux et techniques de protection électrique
La gaine électrique est l’élément protecteur fondamental dans le câblage mural. Elle doit être conforme aux normes en vigueur, résistante à la chaleur et aux chocs. En général, on utilise des gaines ICTA flexibles, faciles à manipuler et robustes. Ces gaines sont insérées dans la saignée avant la pose des câbles.
Le choix des câbles est aussi primordial. Selon la destination et la puissance des charges électriques, il faudra privilégier des sections adaptées (par ex. 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises). Cela garantit une bonne conduction et évite les risques de surchauffe.
Enfin, l’emploi de goulottes ou conduits rigides peut être envisagé pour certaines installations, notamment en rénovation. Ces dispositifs permettent un câblage mural plus protégé et parfois plus simple à modifier par la suite. Leur pose doit toutefois respecter la même rigueur technique que les saignées.
Apprenez-en plus sur un branchement électrique sécurisé pour approfondir ces notions de protection et conformité électrique.
Techniques pratiques pour creuser une saignée dans un mur porteur ou non porteur
La réalisation correcte d’une saignée varie selon la nature du mur : mur porteur, non porteur, cloison en placo ou en béton. Chaque type impose des précautions et méthodes spécifiques pour éviter les risques structurels et respecter les règles d’installation.
Différences entre mur porteur et mur non porteur
Le mur porteur supporte des charges importantes et participe à la stabilité globale du bâtiment. Creuser une saignée dans ce type de mur nécessite plus de prudence pour ne pas affaiblir la structure. La largeur et la profondeur doivent être limitées, et parfois un renforcement extérieur est nécessaire lors de travaux conséquents.
En revanche, dans les murs non porteurs, souvent des cloisons légères, les saignées peuvent être plus larges, mais le risque reste d’endommager l’intégrité du mur ou la finition. Ces murs demandent toutefois une bonne maîtrise des méthodes pour ne pas créer de problèmes de fixation ou d’humidité.
Outils recommandés et étapes de réalisation

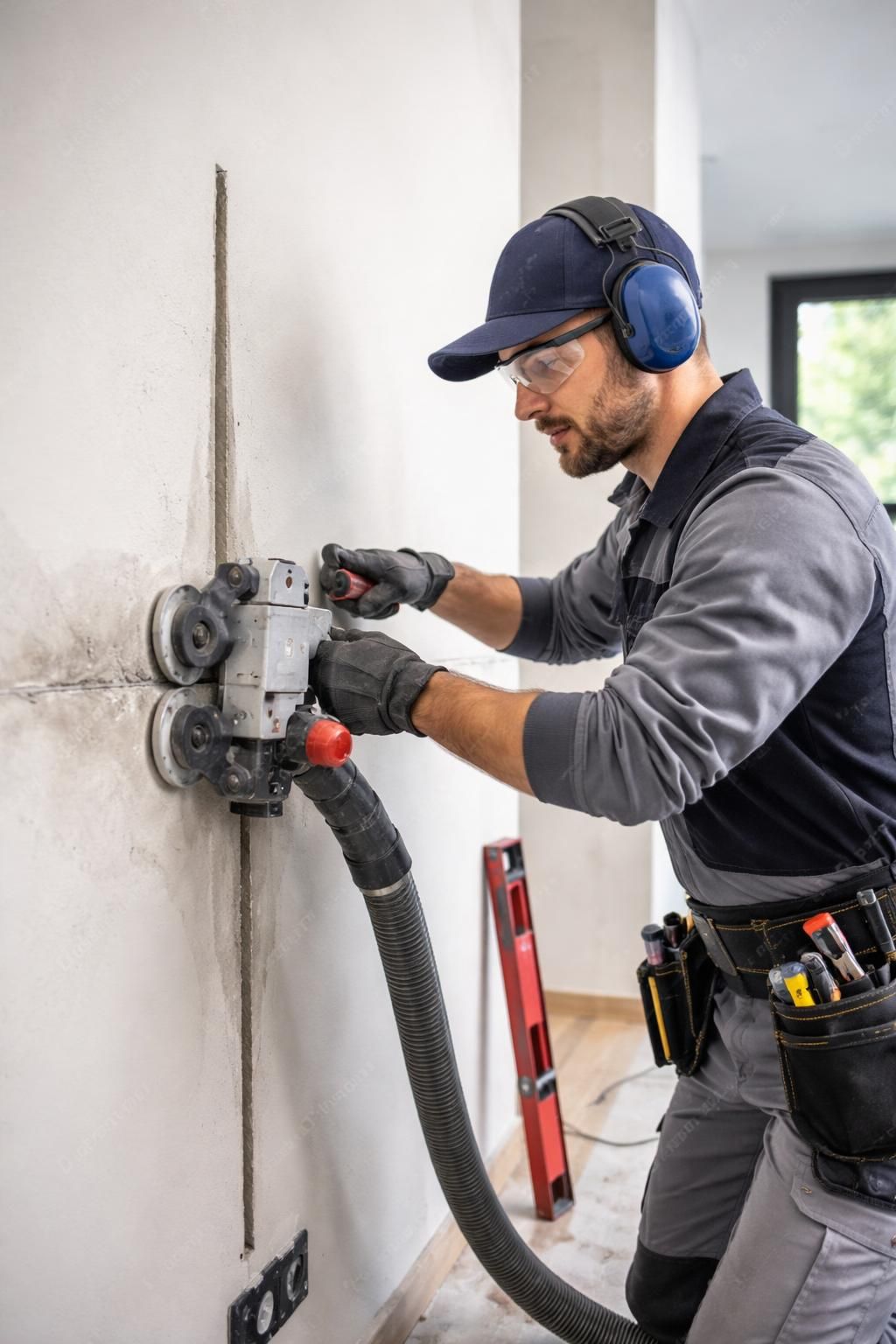

Pour creuser une saignée, les outils usuels incluent la rainureuse électrique, la disqueuse avec disque diamant, ou, pour des travaux plus légers, un ciseau à bois et un marteau. La rainureuse est particulièrement recommandée car elle garantit des découpes nettes et précises, limitant ainsi les risques d’excès ou irrégularités dans la saignée.
La démarche typique comprend :
- Tracer la ligne de saignée en respectant les plans électriques et en évitant les canalisations ou fers à béton.
- Utiliser la rainureuse sur la ligne repérée, en faisant plusieurs passes peu profondes plutôt qu’une seule coupe profonde.
- Retirer délicatement la matière entre les deux découpes avec un burin.
- Vérifier la profondeur et la largeur de la saignée pour valider la conformité aux règles d’installation.
- Insérer les gaines électriques, en évitant les torsions ou pliages excessifs.
- Effectuer le rebouchage avec un mortier adapté, en respectant bien les temps de séchage.
Le respect de ces étapes permet d’éviter les mauvaises surprises lors de la pose du tableau électrique ou le tirage des câbles. En cas de doute ou de situation complexe, surtout concernant les murs porteurs, il est conseillé de faire appel à un électricien qualifié.
Impact de la saignée électrique sur la sécurité électrique et la conformité aux normes
Une saignée bien réalisée est garante de la sécurité électrique de votre installation et de son bon fonctionnement à long terme. À l’inverse, une saignée mal réalisée peut entraîner des défaillances, notamment des risques d’incendie ou de contact accidentel avec les câbles.
Risques encourus en cas de mauvaise réalisation
Une saignée trop profonde ou irrégulière peut fragiliser la structure du mur, conduisant à des fissures ultérieures, voire à un effondrement localisé. Du point de vue électrique, des gaines mal positionnées ou écrasées peuvent provoquer des surchauffes ou des courts-circuits.
Par ailleurs, si la saignée n’est pas rebouchée correctement, l’humidité peut s’infiltrer, ce qui endommage l’isolation des câbles et augmente les risques électriques. Ces défauts sont incompatibles avec les exigences de la norme NF C 15-100 qui impose une installation propre et durable. Le non-respect peut également poser des problèmes lors d’une inspection ou vente immobilière.
Garantir la conformité électrique grâce à un câblage mural soigné
La conformité électrique implique que la totalité du câblage soit protégée par des gaines insérées dans des saignées aux dimensions normées. Cette démarche garantit une isolation parfaite des conducteurs et réduit considérablement les risques d’accident. Le fait de suivre les règles assure aussi une traçabilité et facilite les interventions futures.
Le tableau ci-dessous résume les principaux critères techniques pour une saignée conforme :
| Critères | Valeurs recommandées | Notes importantes |
|---|---|---|
| Largeur de la saignée | 25 à 40 mm | Adaptée à la taille des gaines ICTA |
| Profondeur de la saignée | 20 à 30 mm | Permet une bonne protection des câbles |
| Type de gaine | ICTA flexible normée | Résistante à la chaleur et aux chocs |
| Rebouchage | Mortier adapté, plâtre ou enduit | Assure l’étanchéité et la solidité |
| Respect des distances | Éviter proximité canalisations et fers à béton | Important pour éviter tout risque électrique ou structurel |
Tout manquement à ces règles ou encore une réalisation amateur sont à proscrire formellement. Pour une installation vraiment sécurisée, l’expertise d’un professionnel certifié est indispensable.
Conseils pour réussir la saignée électrique et optimiser l’installation électrique
Pour un câblage mural réussi, il ne suffit pas de creuser une saignée et d’y insérer des gaines. Une préparation soignée et la connaissance des bonnes pratiques jouent un rôle clé dans la réussite de l’installation.
Planification et repérage avant creusage
Avant toute intervention, il est fondamental de réaliser un plan détaillé de l’installation électrique et de repérer précisément l’emplacement des murs porteurs et des gaines déjà présentes. La méconnaissance du réseau existant peut entraîner des coupures de courant ou endommager la structure lors du creusement.
Il faut également vérifier la présence de conduits pour éviter les interférences et veiller à utiliser des outils adaptés et protégés. La sécurité personnelle, notamment avec des lunettes, gants et masques, est indispensable face à la poussière et aux débris.
Optimisation du câblage mural pour une meilleure protection électrique
Insérer les gaines dans la saignée ne suffit pas : il faut veiller à ce qu’elles soient posées sans torsion ni pincement. Le câblage doit être réalisé en tenant compte des besoins futurs pour éviter de refaire des saignées ou d’ajouter des obstacles.
La norme NF C 15-100 recommande par ailleurs d’installer un chemin de câble horizontal à hauteur standard (environ 20 cm du sol pour les prises) afin de simplifier les opérations de maintenance ultérieures. La protection électrique passe aussi par un bon choix du tableau électrique et des dispositifs différenciels adaptés.
Pour ceux qui s’intéressent aux solutions domotiques, intégrer des câbles spécifiques lors de la saignée facilite la mise en place ultérieure de systèmes domotiques filaires, une façon moderne de garantir la performance et la sécurité globale de l’installation. Vous pouvez consulter un guide complet sur la domotique filaire et ses avantages pour mieux comprendre ces possibilités.
- Tracer précisément le parcours des câbles avant de creuser.
- Respecter les dimensions et profondeurs conformes à la norme NF C 15-100.
- Utiliser des gaines ICTA adaptées et protégées.
- Prévoir des réserves pour faciliter les évolutions futures.
- Réagir immédiatement en cas de doute, en contactant un électricien qualifié.
L’investissement initial dans une saignée correctement réalisée évite bon nombre de désagréments à moyen et long terme.
Quelle profondeur minimale doit respecter une saignée électrique ?
La profondeur recommandée pour une saignée électrique se situe généralement entre 20 et 30 mm, afin d’assurer la protection optimale des gaines et câbles tout en préservant la solidité du mur.
Peut-on réaliser une saignée dans un mur porteur sans autorisation ?
Il est fortement déconseillé de creuser une saignée importante dans un mur porteur sans avis technique préalable, car cela peut fragiliser la structure du bâtiment. Un professionnel doit intervenir pour évaluer les risques.
Quel type de gaine utiliser pour un câblage mural normé ?
Les gaines ICTA flexibles certifiées sont recommandées car elles offrent une bonne résistance mécanique, une facilité de pose et une protection adaptée aux câbles électriques suivant la norme NF C 15-100.
Quels sont les risques d’une saignée mal réalisée ?
Une saignée mal faite peut provoquer des fissures dans le mur, des échauffements des câbles, des courts-circuits, ou encore des infiltrations d’humidité qui détériorent l’isolation électrique, mettant en danger la sécurité de l’installation.
Doit-on toujours faire appel à un électricien pour la saignée ?
Pour toutes les interventions sur murs porteurs ou en cas d’incertitude technique, il est fortement conseillé de solliciter un professionnel certifié afin de garantir la sécurité et la conformité de l’installation électrique.
