Lorsqu’il s’agit d’intégrer une installation électrique dans un mur porteur, la précision et le respect des normes sont essentiels. Cette démarche, qui paraît souvent complexe, revêt un enjeu crucial : préserver à la fois la sécurité électrique de l’habitat et l’intégrité structurelle du bâtiment. En effet, percer un mur porteur requiert une approche méthodique pour garantir que l’ajout d’un câble électrique se fasse sans compromettre la stabilité des fondations. Les risques électriques, les contraintes du renforcement structurel et les réglementations rigoureuses encadrent ce type d’intervention. L’objectif est donc clair : traverser la difficulté technique tout en évitant tout danger lié à l’installation.
Dans cette optique, vous découvrirez les règles de la norme NF C 15-100 à respecter impérativement pour un passage de câble sécurisé. Nous décrypterons également les méthodes déconseillées, souvent à l’origine de défauts électriques ou d’accidents, comme l’encastrement de câbles sans gaine dans des murs porteurs en béton. Des alternatives fiables, telles que l’utilisation de goulottes ou la pose dans un faux-plafond, seront présentées comme solutions adaptées à ces types de murs. Par ailleurs, ce guide illustre les contraintes réglementaires auxquelles vous serez confrontés et les bonnes pratiques à adopter pour réduire les risques électriques et structurels.
Que vous soyez en rénovation ou en construction, il est vivement recommandé de bien identifier les besoins avant d’entreprendre les travaux, d’établir un plan précis et, surtout, de savoir quand faire appel à un électricien qualifié. Ce professionnel saura, par son expertise et ses outils, réaliser un passage câble sécurisé dans un mur porteur, respectant les normes actuelles et garantissant la sécurité des occupants à long terme. En synthèse, ce parcours vous informe sur comment procéder concrètement pour sécuriser votre installation électrique tout en préservant votre mur porteur.
En bref :
- Le passage d’un câble électrique dans un mur porteur exige la prise en compte de la résistance structurelle et des normes électriques.
- La norme NF C 15-100 impose l’utilisation de gaines pour protéger les câbles encastrés et garantit la sécurité électrique.
- La réalisation de saignées larges ou profondes dans un mur porteur est fortement déconseillée à cause du risque d’affaiblissement.
- Des alternatives comme les goulottes, faux-plafonds ou doublages permettent un passage sécurisé sans compromettre la structure.
- Un diagnostic préalable et un avis professionnel sont indispensables pour éviter les risques électriques et assurer la conformité.
Risques majeurs liés au passage d’un câble électrique dans un mur porteur
Le mur porteur constitue l’élément principal de soutien de votre bâtiment. Toute intervention sur ce type de mur nécessite donc la plus grande vigilance, sous peine de compromettre la stabilité globale de la structure. Installer un câble électrique dans ce contexte sans précautions apporte plusieurs formes de risques, qu’il convient de comprendre pour agir en toute sécurité.
Affaiblissement structurel par saignée ou perçage inadapté
Perforer un mur porteur, notamment un voile béton armé, pour y passer un câble électrique sans préparation adéquate expose à un affaiblissement significatif. Les murs porteurs sont conçus pour supporter la charge du bâtiment, répartir les efforts mécaniques et assurer l’équilibre. Une saignée trop profonde ou horizontale peut dégrader l’enrobage protecteur des armatures en acier, ce qui engendre la corrosion, la fissuration puis, à long terme, une altération grave de la solidité.
Même dans les murs maçonnés (briques ou parpaings), les saignées larges ou mal localisées fragilisent le mur. Le risque d’apparition de fissures ou de déformations augmente, ce qui complique la pérennité de votre installation et celle du bâtiment.
Un exemple vécu : dans un immeuble ancien des années 70, une saignée horizontale effectuée pour un circuit électrique a provoqué des fissures visibles quelques mois après, nécessitant la reprise complète du mur et un coûteux renforcement. Ce type d’incident rappelle l’importance de bien réfléchir au tracé du câble électrique et à la méthodologie pour éviter toute intervention non maîtrisée.
Danger électrique accru par absence ou mauvaise protection
La norme NF C 15-100 est claire : pour tout câblage encastré, les câbles doivent impérativement être protégés par des gaines adaptées, généralement des gaines ICTA rigides en PVC. Passer un câble électrique nu directement dans une tranchée murale sans gaine dans un mur porteur multiplie les risques.
Un câble non protégé est vulnérable aux perforations accidentelles lors de futurs travaux (fixation d’étagères, percements), ce qui peut entraîner des courts-circuits dangereux ou des électrisations. La dégradation de l’isolant électrique par frottement contre la maçonnerie ou l’humidité ambiante engendre aussi des défauts invisibles mais potentiellement explosifs.
Des sinistres domestiques, notamment des incendies, ont été recensés fréquemment dans les logements où les câbles ne disposaient pas de protection mécanique. Le fabricant Legrand souligne l’importance absolue de cette prescription pour limiter les risques électriques et pérenniser l’installation dans le temps.
Impacts sur la maintenance et la durabilité de l’installation
Passer un câble sans gaine dans un mur porteur complique grandement toute intervention ultérieure. Le câble est souvent non accessible, voire noyé dans un enduit ou un habillage. Cette situation rend la détection d’un défaut extrêmement difficile et les réparations coûteuses. Pire encore, en cas de dommage, le câble doit être entièrement remplacé, ce qui implique des démontages lourds.
En respectant les normes électriques de protection et d’accessibilité, l’installation devient évolutive et plus fiable. En choisissant des solutions telles que la pose dans une gaine ICTA, vous facilitez, sur le long terme, le tirage de nouveaux câbles ou la réparation, sans dégrader la structure.
Pour la sécurité électrique, éviter les risques d’odeur de plastique brûlé ou signes de surchauffe dans un tableau électrique est également essentiel. Vous pouvez vous informer sur comment détecter et anticiper ce genre de risque via des articles spécialisés comme odeur plastique brûlé tableau.
Normes électriques à respecter pour un passage câble sécurisé en mur porteur
La norme NF C 15-100 est la référence en matière d’installation électrique en France. Elle couvre en particulier la sécurisation des câbles encastrés, les sections des conducteurs, les dispositifs de protection différentielle, et impose une exigence stricte sur l’usage de gaines.
Obligation de protection mécanique par gaine ICTA
Tous les câbles encastrés dans un mur, porteur ou non, doivent être passés dans une gaine ICTA ou un conduit rigide conforme. Cette gaine assure :
- une protection contre les perforations et les chocs mécaniques,
- une isolation supplémentaire limitant l’humidité,
- et la possibilité de remplacer ou d’ajouter des câbles sans casse du mur.
En mur porteur, cette protection est d’autant plus décisive, car elle protège le câble des contraintes dues à la maçonnerie et réduit le risque de renforcement structurel en cas d’intervention.
L’absence de gaine empêche en outre la validation de la conformité par le Consuel, ce qui est indispensable pour la mise en service officielle de votre installation.
Protection différentielle 30 mA et sections de câbles adaptées
Outre la protection mécanique, la norme impose la mise en place de dispositifs différentiels 30 mA pour toute installation domestique afin de protéger les personnes contre les chocs électriques. Cette protection est notamment obligatoire dès lors qu’un circuit traverse un mur porteur, notamment dans des zones humides.
Les sections minimales des câbles dépendront de leur usage : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises et jusqu’à 6 mm² pour certains appareils puissants. Le respect de ces sections est essentiel pour éviter la surchauffe des conducteurs.
Un tableau de synthèse aide à mieux visualiser ces normes :
| Type de circuit | Section minimale | Protection électrique | Protection mécanique exigée |
|---|---|---|---|
| Éclairage | 1,5 mm² | Disjoncteur 10-16 A + différentiel 30 mA | Gaine ICTA rigide |
| Prises de courant | 2,5 mm² | Disjoncteur 16-20 A + différentiel 30 mA | Gaine ICTA rigide |
| Appareils électroménagers (plaque, four) | 4-6 mm² | Disjoncteur dédié + différentiel 30 mA | Gaine ICTA rigide |
La conformité selon ces standards garantit une installation durable, sécurisée, et selon les exigences du Consuel. Les professionnels recommandent vivement de faire appel à un spécialiste certifié pour toute modification ou passage de câble électrique dans un mur porteur.
Méthodes sécurisées pour passer un câble dans un mur porteur sans affaiblir la structure
Au regard des risques évoqués, toute intervention sur un mur porteur doit être planifiée pour renforcer la sécurité électrique et pérenniser la structure. Voici quelques méthodes éprouvées qui favorisent un passage de câble sécurisé, respectant à la fois l’intégrité du mur porteur et les normes en vigueur.
Privilégier les passages apparents : goulottes et plinthes techniques
Au lieu de réaliser une saignée, installer des goulottes électriques permet de faire circuler les câbles en surface tout en les protégeant contre toute agression mécanique. Ce type de solution présente plusieurs avantages :
- Respect de la structure : aucune modification du mur porteur, ce qui évite tout risque d’affaiblissement.
- Simplicité et rapidité : pose facile sans faire appel à la maçonnerie.
- Accessibilité : les câbles sont toujours visibles et facilement accessibles pour la maintenance.
- Esthétique : choix de goulottes plates et discrètes adaptées au style intérieur.
Les plinthes techniques, quant à elles, offrent une intégration plus discrète, souvent utilisée dans les bureaux. Leur installation suit aussi les prescriptions des normes électriques et peut inclure des conduits pour câbles de grande section.

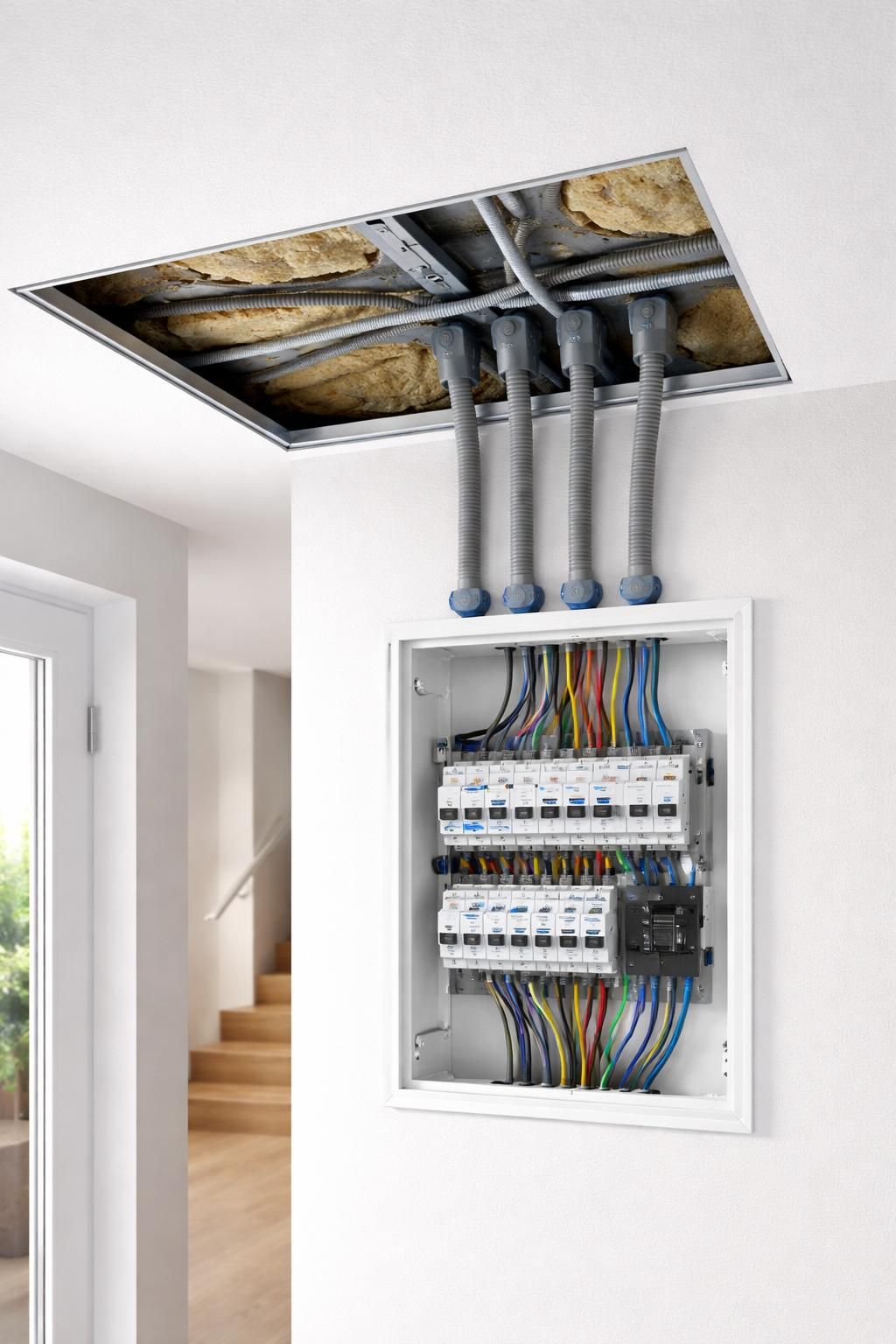

Exploitation de faux-plafonds et doublages pour dissimuler le câblage
Un faux-plafond permet de canaliser de manière invisible les câbles électriques, avec la possibilité d’ajouter facilement de nouvelles lignes ou modifications ultérieures. Cette solution est particulièrement adaptée aux murs porteurs en béton armé où toute saignée est prohibée.
Le doublage par plaques sur ossature est également une méthode reconnue pour intégrer des gaines ICTA sans percer le mur porteur. Cette technique crée un vide technique de quelques centimètres, suffisant pour le passage sûr des câbles, tout en maintenant l’aspect esthétique souhaité.
Cas exceptionnel : percement ponctuel maîtrisé et renforcement structural
Lorsque le trajet du câble impose un percement dans un mur porteur, il est essentiel de procéder avec la plus extrême prudence. Le recours à un ingénieur en structure est alors recommandé pour analyser le mur et valider le percement.
Le perçage doit être limité en diamètre et réalisé à proximité des zones où l’armature ne sera pas altérée. Un renforcement par ajout d’aciers ou bétonnage peut s’avérer nécessaire. Ce type d’intervention doit être confié à des professionnels qualifiés disposant de tout le matériel adapté (carotteuse électrique, béton à prise rapide).
Attention aussi à respecter la norme NF C 15-100 sur la pose des gaines, la protection des câbles et la conformité à l’installation globale.
Planification et bonnes pratiques pour un passage câble électrique sécurisé dans un mur porteur
Une préparation rigoureuse précède toujours toute intervention sur un mur porteur. Elle comprend l’analyse du plan électrique, la vérification de la mise à la terre, la planification du tracé du câble et la coordination avec les autres corps de métier. Voici les étapes pour garantir un passage sans risque.
Diagnostic complet et repérage des circuits existants
Avant de percer ou de créer une tranchée murale, il est indispensable de cartographier précisément les installations électriques existantes. Utiliser un détecteur de matériaux et un testeur de prise sécuritaire permet d’éviter les erreurs. Vous pouvez approfondir vos connaissances sur ce sujet en consultant des guides pratiques comme celui de testeur prise sécurité.
Ce diagnostic contribue aussi à identifier les zones sensibles du mur porteur ou d’autres ouvrages susceptibles d’être impactés.
Choix des câbles et gaines adaptés selon l’usage et la norme
Pour garantir la sécurité électrique, les câbles choisis doivent répondre aux exigences de section, d’isolant et de résistance thermique selon leur usage (domotique, éclairage, gros appareil). Les gaines ICTA s’imposent dans tous les cas d’encastrement.
Les câbles armés, plus résistants mécaniquement, peuvent être envisagés pour les passages exposés, mais toujours avec une gaine conforme et une fixation adaptée.
Respect des distances et fixations pour éviter les endommagements
Lors de la pose, il est essentiel de respecter les distances minimales entre câble, gaine et le revêtement mural pour limiter les risques de perforations accidentelles. Les câbles ne doivent jamais être tendus et doivent être maintenus régulièrement toutes les 30 à 40 cm par des brides appropriées.
La fixation doit aussi garantir que les câbles ne vibrent pas, évitant ainsi l’abrasion progressive sur la gaine et l’isolant. Ce type de vigilance améliore la durabilité et la sécurité électrique.
Sensibilisation à la nécessité d’un électricien qualifié
Dans toutes les étapes critiques, notamment lors d’interventions sur un mur porteur, il est fortement recommandé de solliciter les services d’un électricien professionnel certifié. Ces spécialistes sont formés aux normes en vigueur et utilisent des matériels conformes, ce qui assure une installation durable et sécurisée.
La pose de câbles, en particulier dans des murs porteurs, ne doit jamais être entreprise en improvisation. L’investissement dans un diagnostic, une planification et une exécution professionnelle vous évitera bien des soucis et garantit la sécurité des personnes.
Rénover une installation sans gaine dans un mur porteur : actions et coûts
Nombreux sont les logements anciens où les câbles électriques sont passés sans gaine directe dans les murs porteurs, notamment dans les bâtiments construits avant le resserrement des normes. Cette situation présente un risque significatif qu’il faut corriger rapidement.
Identification et diagnostic professionnel
Un contrôle approfondi par un électricien qualifié est impératif pour identifier toutes les zones à risque. Ce diagnostic inclut :
- La recherche des câbles sans gaine ou présentant une isolation dégradée.
- L’état des boîtes de jonction et du tableau électrique.
- La mise en conformité électrique selon la norme NF C 15-100 actuelle.
En général, un tel diagnostic coûte entre 150 et 350 euros, selon la taille et la complexité de l’installation.
Remise en conformité et installation sous gaine
Le remplacement des câbles existants par du câblage sous gaine ICTA est la meilleure solution. Dans un mur porteur, cela peut nécessiter l’usage d’alternatives comme la pose en goulotte ou faux-plafond si la démolition de la saignée est trop risquée.
Selon le chantier, les prix pour une rénovation complète avec remise aux normes se situent entre 70 et 130 euros le mètre courant, incluant l’achat de matériel, la main d’œuvre et les finitions.
Il faut anticiper un délai conséquent pour ces travaux en fonction de la surface et des contraintes structurelles.
Garantie et conformité
Une installation réalisée dans les règles, validée par un organisme tel que le Consuel, est essentielle pour garantir la couverture d’assurance habitation en cas d’incident électrique. Elle optimise aussi la valeur de votre logement en cas de revente.
Des ressources spécialisées comme remplacer un tableau électrique ancien peuvent accompagner dans la mise aux normes globale.
Peut-on passer un câble électrique sans gaine dans un mur porteur ?
Non, la norme NF C 15-100 interdit strictement le passage de câble électrique sans gaine dans un mur porteur, en raison des risques de sécurité et d’affaiblissement structurel.
Quelles alternatives existent pour passer un câble dans un mur porteur ?
Les alternatives recommandées comprennent les goulottes apparentes, les faux-plafonds, les doublages sur ossature et les plinthes techniques qui préservent la structure tout en assurant une bonne protection des câbles.
Quels sont les risques en cas d’installation non conforme ?
Une installation non conforme peut entraîner des courts-circuits, des risques d’incendie, la perte de la garantie constructeur et le refus d’indemnisation par l’assurance habitation.
Quand faut-il faire appel à un électricien professionnel ?
Il est essentiel de consulter un électricien certifié pour tout passage de câbles dans un mur porteur, surtout pour les interventions complexes qui impliquent un renforcement structurel ou la mise en conformité selon la norme NF C 15-100.
Comment est estimé le coût d’une rénovation de câblage dans un mur porteur ?
Le coût varie entre 70 et 130 euros par mètre courant et dépend de l’ampleur des travaux, des matériaux utilisés et des finitions nécessaires. Un devis détaillé avec un professionnel est indispensable.
