Dans un monde où la qualité et la sécurité des installations électriques sont plus que jamais essentielles, la pose d’un chemin de câble s’impose comme une étape incontournable pour assurer un câblage organisé et protégé. Que ce soit dans une maison neuve ou lors d’une rénovation, maîtriser cet aspect technique évite bien des déconvenues telles que la détérioration des câbles, le risque d’incendie ou des difficultés lors des opérations de maintenance. La planification rigoureuse, le choix adéquat des matériaux et les méthodes de fixation adaptées sont des facteurs décisifs pour garantir une installation durable et conforme aux exigences normatives.
La norme NF C 15-100 impose des règles strictes pour le tracé et la fixation des chemins de câble, afin de préserver l’intégrité électrique et la sécurité des occupants. De plus, organiser l’espace câblé en amont facilite nettement le contrôle et la maintenance tout au long de la vie de l’installation. Dans ce guide complet, chaque étape est détaillée avec soin, complétée par des conseils pratiques et des solutions pour anticiper les contraintes techniques courantes. Vous découvrirez notamment des astuces pour sélectionner votre matériel selon le type d’installation, les règles spécifiques à appliquer pour le câblage en saillie ou encastré, et quand faire appel à un professionnel pour un résultat optimal.
Faire le choix d’un chemin de câble adapté n’est pas qu’une question d’esthétique : il s’agit avant tout d’une démarche sécuritaire qui contribue à la pérennité de votre réseau électrique. Ce guide s’adresse autant aux bricoleurs expérimentés qu’aux particuliers souhaitant comprendre comment organiser leur installation électrique de manière méthodique, sécurisée et conforme. Chacun trouvera dans ces conseils les clés pour réussir la pose de son chemin de câble, en évitant les erreurs fréquentes et en respectant les normes actuelles.
Points clés :
- Planification précise du trajet et choix du matériel adapté selon l’environnement.
- Respect strict des normes NF C 15-100 pour sécurité et conformité.
- Techniques de fixation efficaces pour garantir la solidité et la longévité.
- Organisation claire du câblage pour faciliter les opérations de maintenance.
- Importance du contrôle final et l’usage d’outils de mesure pour valider l’installation.
Planification et préparation du tracé pour un chemin de câble efficace
La réussite de la pose d’un chemin de câble débute avant tout par une planification minutieuse. Il est essentiel d’identifier précisément le parcours que devront suivre les câbles, en tenant compte de la physionomie des lieux, des zones d’accès et des obstacles potentiels. Cette étape initiale évite des complications ultérieures telles que la nécessité de refaire des saignées électriques ou de repositionner les supports. Une bonne organisation permet également d’assurer la sécurité en éloignant le chemin de câble des sources de chaleur, des conduits d’eau ou des zones d’humidité.
Pour définir ce tracé, il est conseillé d’utiliser un plan électrique détaillé, qui intègre les dimensions réelles des locaux et la disposition des appareils électriques. Les respect des distances minimales imposées par la norme NF C 15-100 est impératif : par exemple, les câbles doivent être posés à une hauteur suffisante pour éviter les chocs mécaniques et l’exposition à des substances corrosives. La prise en compte de ces contraintes optimise la durabilité de l’ensemble et limite les risques liés à un mauvais passage des câbles.
Lors de la préparation, il faut également choisir le type de chemin de câble en fonction de la nature de l’installation et de la charge électrique prévue. Les chemins peuvent être des goulottes, des plateaux, des chemins en acier ou en PVC, chacun ayant ses avantages techniques et esthétiques. Pour un câblage en cloison, la pose de chemins légers en PVC est courante, facilitant l’accès pour d’éventuelles modifications futures tandis que pour les installations industrielles ou tertiaires, les plateaux métalliques offrent une meilleure robustesse.
Enfin, l’organisation du matériel à utiliser doit être anticipée : supports, fixations, accessoires de maintien et dispositifs de protection contribuent à la fiabilité du chemin de câble. La simplicité d’accès et le maintien en ordre des câbles sont particulièrement importants pour la maintenance, rendant les interventions ultérieures plus rapides et sécurisées. Pour approfondir ces bonnes pratiques, vous pouvez vous référer à la méthode recommandée pour passer un câble électrique en cloison, qui détaille les spécificités d’un tracé correct en intérieur.
Choix du matériel et préparation des supports pour une fixation optimale
Le choix du matériel est une étape cruciale qui impacte directement la qualité et la longévité de l’installation électrique. Les chemins de câble doivent être adaptés non seulement à la taille et à la nature des câbles à passer, mais aussi aux contraintes environnementales comme l’humidité, la température, ou la présence de vibrations. Par exemple, un chemin de câble en acier galvanisé sera privilégié dans un garage ou une zone humide, car il offre une excellente résistance mécanique et anticorrosion.
Une attention particulière doit être accordée aux supports et aux fixations du chemin de câble. Ceux-ci doivent assurer un maintien ferme sans endommager le matériel, respecter les espacements recommandés (en général, tous les 1 à 1,5 m selon la charge) et permettre un tracé rigide, sans points de tension excessifs. Les colliers de serrage en plastique ou en métal, les consoles et les crochets sont des éléments couramment utilisés.
L’application d’une règle méthodique lors de l’installation permet d’éviter des erreurs fréquentes telles que la sous-dimension du chemin ou la pose de fixations trop espacées, sources de déformations et accélération de l’usure des câbles. Il est impératif de réaliser une mesure précise des longueurs nécessaires avant toute découpe, car un diamètre sous-évalué entraîne un cintrage serré du câble, ce qui nuit à sa capacité électrique et à sa tenue mécanique.
Dans certains cas spécifiques, il peut être nécessaire d’installer des passages étanches ou des protections complémentaires. Ces dispositifs permettent d’assurer la continuité de la sécurité, notamment dans les locaux à risques ou les zones exposées à des projections. Le recours à un professionnel qualifié est toujours recommandé pour la conception et la mise en œuvre des cheminements complexes respectant la norme NF C 15-100, qui encadre rigoureusement la protection des circuits électriques.

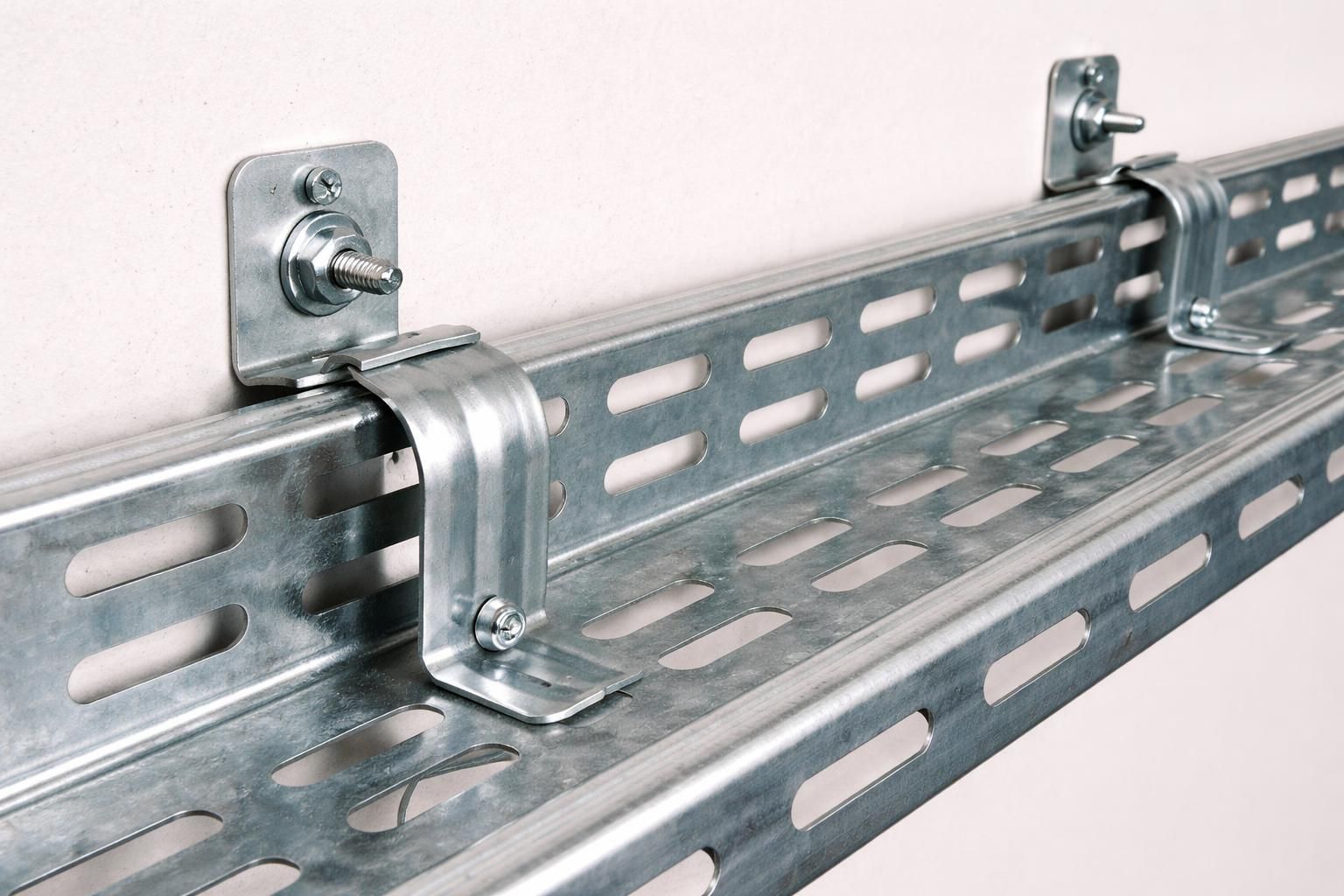

Techniques de fixation selon les types de murs et normes NF C 15-100
Il existe plusieurs méthodes pour fixer un chemin de câble : en saillie sur mur, encastré dans une cloison ou suspendu. Le choix de la technique repose sur la nature des supports et le résultat souhaité. En respectant la norme NF C 15-100, il faut veiller à ce que la fixation garantisse la solidité mécanique tout en offrant un accès pratique au chemin pour les opérations futures.
Lorsque le chemin de câble est fixé en saillie sur un mur en béton ou en pierre, il est recommandé d’utiliser des chevilles à expansion ou des chevilles à frapper adaptées au type de mur, assemblées à l’aide de vis inoxydables pour prévenir la corrosion. Pour les murs en plaques de plâtre, l’emploi de fixations spéciales, telles que les chevilles Molly ou les fixations à expansion, assure une bonne tenue sans risque d’endommagement. Ces précautions sont indispensables pour que la fixation ne lâche pas avec le temps.
En cas d’encastrement, la réalisation de saignées propres et conformes se révèle déterminante. La largeur et la profondeur doivent être suffisantes pour accueillir le chemin de câble sans forcer ni risquer d’abimer les câbles. Il est essentiel d’utiliser une méthode adaptée, comme expliqué dans le guide sur la réalisation de saignée électrique, afin de garantir un travail soigné et sécuritaire.
Pour éviter les risques liés à la surcharge mécanique, il est important de respecter les distances maximales entre supports, généralement comprises entre 0,8 à 1,5 m selon la nature du câble et le poids du chemin. L’espacement doit aussi être réduit aux angles et intersections afin de prévenir tout affaissement. La norme précise par ailleurs que les chemins de câble doivent être établis de manière à permettre la dissipation thermique des conducteurs afin d’éviter toute surchauffe. Ces recommandations contribuent à la sécurité globale, réduisant les risques d’incendie électrique, un point critique dans toute installation domestique.
L’adoption d’une méthodologie rigoureuse sur le tracé, la préparation des supports et la fixation garantit un résultat propre et durable, essentiel pour une installation aux normes qui facilitera les opérations de maintenance ultérieures.
Organisation du câblage interne et techniques de contrôle post-installation
Une fois les chemins de câble posés et fixés selon les règles, l’organisation interne des câbles revêt une importance particulière. Le câblage doit être réalisé de façon à éviter toute confusion entre les circuits, minimiser les interférences et assurer un accès facile. L’usage de repères, languettes numérotées, ou codes couleurs est fortement recommandé pour faciliter l’identification des câbles lors des opérations de maintenance future.
Le respect des sections de câble et leur regroupement adapté dans les chemins permet un équilibrage correct de la charge électrique et limite le risque de surchauffe. Les câbles doivent toujours être placés sans tension ni trop grande courbure, afin de conserver leur intégrité mécanique. Des colliers de serrage souples, non agressifs, sont conseillés pour maintenir les fils sans les écraser. Cette organisation méthodique contribue au respect des normes et à la longévité des circuits.
En termes de contrôle post-installation, l’usage d’un multimètre permet de vérifier la continuité électrique, l’isolement des conducteurs ainsi que l’absence de court-circuit. Ces mesures garantissent que l’installation est conforme et sécurisée. Des tests complémentaires, notamment sur la résistance de la prise de terre, sont également préconisés selon les normes en vigueur. Le recours à un professionnel équipé d’instruments spécialisés reste la meilleure option pour un diagnostic fiable, surtout si vous constatez toute anomalie telle qu’odeur de plastique brûlé dans le tableau électrique.
Cette phase de contrôle rigoureuse est indispensable car elle assure une installation fonctionnelle et répondant aux exigences de sécurité. Ne pas négliger ces vérifications est une garantie de pérennité et de tranquillité d’esprit concernant votre installation électrique.
Maintenance courante et prévention des risques pour garantir la longévité
Une pose réussie de chemin de câble ne s’arrête pas à la simple installation : la maintenance régulière constitue un facteur clé dans la pérennité et la sécurité du réseau électrique. Il est recommandé d’inspecter périodiquement l’état des fixations, de la gaine et des câbles eux-mêmes pour détecter toute usure prématurée ou dégradation.
Les principales causes de défaillance restent les vibrations, les chocs mécaniques et l’exposition aux agents chimiques ou à l’humidité. Un suivi visuel simple peut alors relever des fissures, des signes de corrosion sur les supports métalliques ou des câbles dénudés. En cas de doute, il est impératif de faire appel à un électricien qualifié qui procèdera à un contrôle approfondi, notamment de l’isolement, mesure accessible aussi avec un ohmmètre spécialisé disponible en location ou achat.
Par ailleurs, la mise en place d’une organisation claire facilite l’accès pour l’ajout futur de circuits ou la modification de l’installation. Une documentation à jour, accompagnée de photos et de schémas du tracé, est un atout précieux pour toute intervention ultérieure. La maintenance préventive est un investissement qui prévient des coûts bien plus importants liés à des défauts non détectés à temps.
| Action de maintenance | Fréquence recommandée | Objectif principal |
|---|---|---|
| Inspection visuelle des fixations et câble | Annuellement | Détecter signes d’usure et corrosion |
| Contrôle de l’isolement électrique | Tous les 3 ans | Prévenir les risques de court-circuit et incendie |
| Nettoyage des chemins de câble | Semestriellement | Éviter accumulation poussière et obstacles |
| Mise à jour de la documentation | À chaque modification | Garantir une intervention rapide en cas de problème |
En appliquant ces mesures régulières, vous optimisez la sécurité et le bon fonctionnement de votre installation électrique dans le respect des normes. Pour approfondir votre connaissance sur la technologie liée à la sécurité électrique, consultez des ressources dédiées comme celles relatives à la norme de la prise de terre.
Quelles précautions avant de poser un chemin de câble ?
Il est essentiel de bien planifier le tracé en tenant compte des obstacles et des normes NF C 15-100, choisir un matériel adapté à l’environnement, et préparer correctement les supports avant la fixation.
Peut-on poser soi-même un chemin de câble ?
Pour une installation simple en saillie, un particulier bricoleur peut réaliser la pose, mais pour des installations complexes ou dans des zones à risques, faire appel à un électricien qualifié est fortement recommandé.
Comment vérifier la bonne installation après pose ?
Un contrôle à l’aide d’un multimètre permet de vérifier la continuité et l’absence de défauts électriques. Le chemin doit être solidement fixé sans altérer les câbles. Un diagnostic professionnel est conseillé si des anomalies apparaissent.
Quels matériaux privilégier pour une installation en intérieur humide ?
Les chemins de câble en acier galvanisé ou en PVC conçus pour résister à l’humidité sont recommandés, associés à des fixations anticorrosion et une protection complémentaire des câbles.
Pourquoi organiser les câbles dans le chemin avec repères ?
L’organisation facilite la maintenance et les interventions ultérieures, en permettant une identification rapide des circuits et en réduisant les risques d’erreurs ou de confusions.
