Dans un foyer moderne, l’installation électrique ne saurait se réduire à une simple distribution d’énergie. Chaque appareil électroménager, que ce soit un four, une plaque de cuisson ou un lave-linge, impose des exigences particulières en termes de puissance électrique et de sécurité. Le circuit dédié, véritable colonne vertébrale de cette organisation technique, garantit un fonctionnement optimal et sécurisé. Il évite les surcharges, prévient les risques d’incendie liés à des installations inadaptées, et prolonge la durée de vie de vos équipements. Suivre rigoureusement la norme NF C 15-100 est incontournable pour toute réalisation ou rénovation d’une installation domestique, surtout dans des pièces à forte consommation comme la cuisine. En maîtrisant les principes du circuit dédié, vous accompagnez votre habitat vers plus de confort et de sérénité.
Cette exigence trouve d’autant plus d’écho avec la montée en puissance et la diversité des appareils électroménagers. En 2026, la digitalisation et l’efficience énergétique bouleversent les habitudes, imposant une attention accrue aux aspects techniques du câblage et à la protection électrique. Que vous soyez en phase de construction ou de rénovation, comprendre pourquoi et comment installer un circuit dédié est plus qu’une précaution : c’est une nécessité pour assurer la pérennité et la sécurité de votre installation électrique.
Points essentiels :
- Un circuit dédié assure une alimentation stable et sécurisée des appareils électroménagers à forte puissance.
- La norme NF C 15-100 encadre précisément les exigences techniques et sécuritaires de ces circuits spécialisés.
- Le choix du disjoncteur, de la section de câble et du type de raccordement dépend de la puissance électrique de l’équipement.
- Le respect des volumes de sécurité dans la cuisine est crucial pour prévenir les risques liés à l’eau et à l’électricité.
- Faire appel à un électricien qualifié garantit une conformité et une sécurité optimales, surtout pour les installations complexes.
Pourquoi installer un circuit dédié électroménager ? Éviter les surcharges et garantir la sécurité électrique
Les appareils électroménagers, notamment les plus puissants comme les plaques de cuisson, les fours, ou encore les chauffe-eau, ont une consommation électrique élevée. Cette consommation peut atteindre des milliers de watts, imposant un effort important sur le réseau domestique. Installer un circuit dédié pour ces équipements évite les surcharges qui peuvent dégrader non seulement le fonctionnement des appareils, mais aussi menacer la sécurité de votre logement.
Une surcharge électrique peut provoquer des échauffements locaux, entraînant la dégradation du câblage et des prises, voire un incendie. Le circuit dédié limite ces risques en isolant le courant nécessaire à chaque appareil dans un circuit propre, équipé d’une protection électrique spécifique, typiquement un disjoncteur adapté à la puissance de l’appareil.
Par exemple, une plaque de cuisson requiert souvent un disjoncteur de 32A avec un câble de section 6 mm², alors qu’un lave-linge peut se contenter d’un disjoncteur de 16A et d’un câble 2,5 mm². Utiliser un circuit commun à plusieurs appareils puissants conduit souvent à des déclenchements intempestifs du disjoncteur, un signe que l’installation n’est pas conforme et exige une intervention.
Étapes pour dimensionner un circuit dédié adapté
Avant d’installer un circuit, examinez attentivement la puissance électrique de l’appareil concerné. Cette information se trouve généralement sur une plaque signalétique ou dans la documentation fournie. Pour calculer l’intensité requise (courant), utilisez la formule :
I = P / (U × cos φ), où I est l’intensité en ampères, P la puissance en watts, U la tension (généralement 230 V monophasé), et cos φ le facteur de puissance, proche de 1 pour les appareils résistifs.
Par exemple, pour un four de 3600 W, le calcul donne 3600 / 230 ≈ 15,65 A. Pour une protection sûre, un disjoncteur calibré à 20 A avec un câble de 2,5 mm² est recommandé. Cette démarche assure que le circuit supportera la pointe de consommation sans risque de déclenchement intempestif ni de surchauffe.
L’installation respecte ainsi la norme NF C 15-100, qui impose des sections de câble et calibres de disjoncteur adaptés en fonction des puissances annoncées. En préparant soigneusement chaque étape, vous évitez des malfaçons courantes qui pourraient remettre en cause la sécurité électrique et le bon fonctionnement de votre installation.
Normes électriques et réglementations : ce que dit la NF C 15-100 pour les circuits spécialisés électroménager
La norme NF C 15-100 est la référence en matière d’installation électrique en France. Elle décrit précisément les exigences applicables aux maisons individuelles et aux logements collectifs, en tenant compte des spécificités des circuits spécialisés alimentant les appareils électroménagers puissants. En 2026, cette norme reste incontournable pour toute intervention, qu’il s’agisse d’une rénovation ou d’une nouvelle installation.
Les obligations concernant les circuits dédiés en cuisine
La norme prévoit qu’au moins quatre circuits dédiés doivent être présents dans une cuisine équipée :
- Plaque de cuisson : disjoncteur 32A, câble 6 mm², sortie de câble (raccordement direct)
- Four encastrable : disjoncteur 20A, câble 2,5 mm², prise 20A ou sortie de câble
- Lave-vaisselle : disjoncteur 20A, câble 2,5 mm², prise 16A
- Lave-linge : disjoncteur 20A, câble 2,5 mm², prise 16A
À cela s’ajoutent d’autres circuits spécialisés pour le sèche-linge, congélateur ou chauffe-eau éventuel, chacun devant être protégé individuellement par un disjoncteur adapté. Ces prescriptions garantissent que chaque appareil fonctionne indépendamment, évitant les risques de surcharge cumulée.
Protection différentielle et volumes de sécurité
En plus des disjoncteurs, la norme NF C 15-100 impose la présence de dispositifs différentiels de sensibilité ≤ 30 mA pour tous les circuits d’électroménager, offrant une protection contre les risques d’électrocution. Ces protections doivent être parfaitement adaptées : type AC pour l’éclairage et prises standard, type A pour les circuits de plaques de cuisson et lave-linge.
Une attention particulière est portée aux volumes de sécurité dans la cuisine, surtout autour des points d’eau. Par exemple, aucune prise ne peut être installée dans le volume 0 (l’intérieur de l’évier) ni dans le volume 1 (60 cm autour). Seuls des appareillages avec indice IP adapté peuvent être placés dans le volume 2. Cette réglementation essentielle vise à minimiser les risques électriques liés à la proximité de l’eau.
Pour approfondir la compréhension des normes électriques appliquées aux circuits spécialisés, il est conseillé de consulter des ressources spécialisées, telles que celles disponibles sur masterdomotique.com, offrant des guides techniques et des mises à jour régulières.

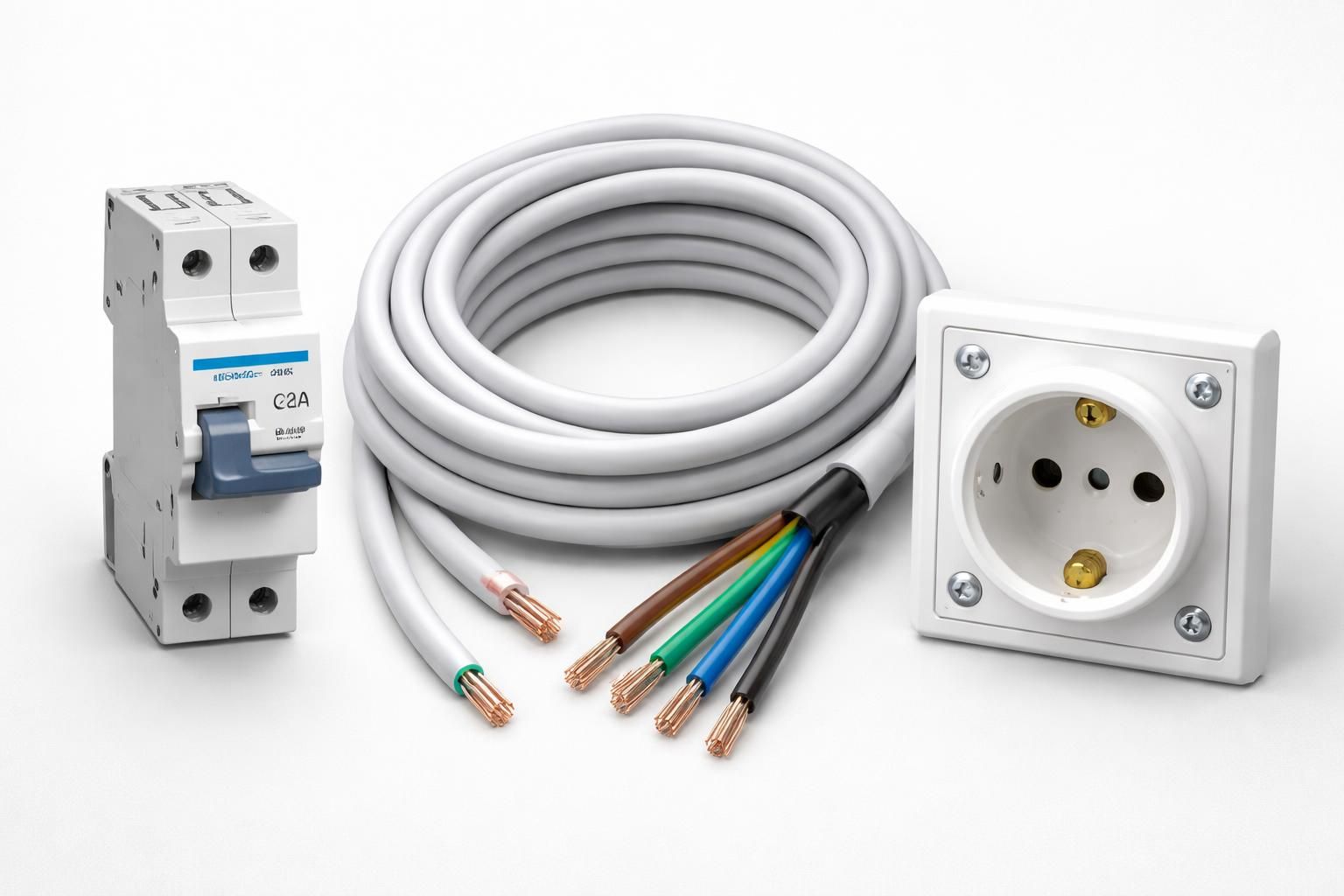

Choix et installation des composants : disjoncteur, câblage et prise renforcée pour électroménager
Au moment de l’installation d’un circuit dédié, le choix rigoureux du matériel est une étape cruciale. Le disjoncteur, le câblage et la prise doivent être compatibles avec la puissance électrique de l’équipement et répondre aux obligations de protection électrique.
Disjoncteur adapté à l’appareil électroménager
Le disjoncteur sert à protéger le circuit des surcharges et des courts-circuits. Sa valeur nominale doit correspondre à la consommation maximale de l’appareil, en respectant les normes. Voici une liste non exhaustive des calibres généralement utilisés :
- 16 A : lave-linge, sèche-linge, congélateur
- 20 A : four, lave-vaisselle
- 32 A : plaque de cuisson
- 40 A et plus : gros chauffe-eau ou appareils spécifiques à haute puissance
Installer un disjoncteur inadéquat devient un facteur de risque majeur : un disjoncteur trop petit provoquera des déclenchements fréquents, alors qu’un disjoncteur trop gros ne protégera pas efficacement les câbles.
Section de câble et type de prise
La section du câble dépend du courant maximal et de la longueur du câble. Par exemple, un câble 2,5 mm² est adapté pour 20A, tandis qu’un câble 6 mm² est nécessaire pour des disjoncteurs de 32A et plus. Le câble doit toujours être posé dans une gaine protectrice conforme aux exigences de la norme GTL pour assurer une protection mécanique optimale.
La prise ou le raccordement direct est choisi selon l’appareil : le four peut être raccordé sur une prise 20A dédiée, alors que la plaque de cuisson nécessite souvent un raccordement direct sans prise, par l’intermédiaire d’une sortie de câble spécifique. Pour les prises, optez pour des modèles renforcés, capables de supporter la charge et les cycles d’utilisation intensifs.
Cette configuration garantira non seulement la sécurité mais aussi la longévité de votre installation, en limitant les risques de défaillance des connexions et en respectant les impératifs de la norme NF C 15-100.
Tableau des circuits spécialisés électroménagers courants
| Appareil électroménager | Puissance maximale (W) | Section de câble (mm²) | Disjoncteur (A) | Type de prise/raccordement |
|---|---|---|---|---|
| Plaque de cuisson | 7400 | 6 | 32 | Sortie de câble |
| Four encastrable | 3600 | 2,5 | 20 | Prise 20A ou sortie |
| Lave-vaisselle | 2400 | 2,5 | 20 | Prise 16A |
| Lave-linge | 2400 | 2,5 | 20 | Prise 16A |
| Sèche-linge | 3000 | 2,5 | 20 | Prise 16A |
Planification et mise en œuvre d’une installation électrique avec circuit dédié : les bonnes pratiques
La réussite d’une installation électrique avec circuits dédiés repose sur une planification minutieuse et une mise en œuvre rigoureuse. Cette étape commence dès l’étude de vos besoins, passe par le respect de la réglementation, pour finir par une vérification complète avant la mise en service.
Évaluation des besoins et inventaire des appareils électroménagers
Avant toute installation, il est impératif de dresser un inventaire précis des équipements à raccorder et d’identifier leurs puissances respectives. Cette démarche vous permettra de calculer la puissance électrique totale nécessaire et d’anticiper la charge sur votre tableau électrique principal.
Par exemple, une cuisine équipée typique présente une puissance cumulée pouvant atteindre 12 à 15 kW, incluant les plaques, four, lave-vaisselle et autres petits électroménagers.
Organisation des circuits et positionnement des prises
Le positionnement des prises doit respecter la norme NF C 15-100 qui impose au minimum six prises 16 A pour une cuisine de plus de 4 m², idéalement placées à une hauteur comprise entre 8 et 25 cm au-dessus du plan de travail et espacées d’1,30 m max. Il est également conseillé d’ajouter 20 à 30 % de prises supplémentaires pour anticiper l’évolution des besoins.
- Zone plaque de cuisson : 2 prises pour appareils mobiles
- Plan de préparation : 3 prises polyvalentes
- Zone évier : 1 prise pour un lave-vaisselle
- Réfrigérateur et congélateur : prises dédiées avec protection renforcée
- Îlot central ou bar : minimum 2 prises
Pour une compréhension approfondie du nombre et emplacement des prises selon la norme, vous pouvez consulter les recommandations détaillées sur masterdomotique.com.
Respect des volumes de sécurité et protection des circuits
Dans les volumes 0, 1 et 2 autour des points d’eau, seule une protection électrique renforcée, avec des indices IP adaptés, est autorisée. Cela limite strictement la possibilité d’installation de prises, et oblige à des précautions spécifiques dans le choix des appareillages et des circuits.
Chaque circuit doit disposer d’un disjoncteur calibré et d’une protection différentielle 30 mA pour garantir la meilleure protection électrique. La liaison équipotentielle supplémentaire (LES) est aussi indispensable en cuisine pour relier les masses métalliques à la terre, réduisant le risque d’électrocution.
Contrôles et mise en service
Avant de rebrancher l’alimentation, il faut impérativement effectuer un contrôle complet :
- Vérification de la continuité des conducteurs
- Mesure d’isolement entre les conducteurs et la terre (norme ≥ 500 kΩ)
- Contrôle du serrage des bornes et connexions
- Test des dispositifs différentiels avec déclenchement simulé
En cas de doute sur le bon fonctionnement ou la conformité, ne prenez aucun risque : faites appel à un électricien qualifié qui dispose de l’expérience et des outils nécessaires pour assurer une installation sûre et conforme, comme recommandé dans les bonnes pratiques de raccordement de tableau électrique.
Maintenance, évolutions et bonnes pratiques pour pérenniser votre installation électrique domestique
Une fois l’installation réalisée, il est nécessaire de prévoir un plan de maintenance pour garantir la sécurité et la performance dans la durée. Le vieillissement des matériels, la poussière, ou des connexions mal serrées peuvent dégrader les performances et mettre en danger votre circuit dédié et vos appareils électroménagers.
Planification des contrôles réguliers
Selon les recommandations, la maintenance électrique comprend :
- Un contrôle annuel des dispositifs différentiels
- Une vérification visuelle et un resserrage bisannuel des connexions
- Un contrôle complet quinquennal réalisé par un professionnel
Ces inspections permettent non seulement de identifier des anomalies avant qu’elles ne deviennent critiques, mais aussi d’adapter l’installation aux évolutions techniques, notamment la montée en puissance des équipements et les nouvelles normes.
Anticipation des évolutions technologiques
La domotique et les équipements connectés introduisent de nouvelles exigences. Pour éviter des re-travaux coûteux, prévoyez dès la conception des circuits réservés aux futurs équipements, ainsi que des câbles de réserve dans les gaines techniques. Incorporez des protections adaptées contre les surtensions, comme des parafoudres, afin de préserver le matériel sensible des orages ou des perturbations électriques.
Un entretien rigoureux et une surveillance régulière permettent de vous prémunir contre les risques, notamment les mauvaises odeurs ou signes de dégradation dans le tableau électrique. En cas de doute, des matériaux de qualité et l’intervention d’un électricien qualifié sont la garantie d’une sécurité optimale et d’un confort durable.
Pourquoi installer un circuit dédié pour un appareil électroménager ?
Un circuit dédié assure une alimentation stable, évite les surcharges et protège votre installation contre les risques d’incendie et de dysfonctionnement liés à une consommation électrique importante.
Comment choisir la section de câble et le disjoncteur pour un circuit dédié ?
Il faut calculer l’intensité à partir de la puissance de l’appareil, puis choisir un câble et un disjoncteur adaptés, conformément à la norme NF C 15-100. Par exemple, une plaque de cuisson nécessite typiquement un câble de 6 mm² et un disjoncteur 32A.
Quelles protections électriques sont obligatoires dans une cuisine ?
Tous les circuits doivent être équipés de dispositifs différentiels à haute sensibilité (30 mA), avec des calibres adaptés, et respecter les volumes de sécurité autour de l’évier pour limiter les risques d’électrocution.
Puis-je réaliser moi-même un circuit dédié ?
Même si légalement possible, il est fortement recommandé de confier ce type d’installation à un électricien qualifié pour assurer conformité, sécurité et pérennité. Un contrôle par le Consuel est également obligatoire avant la mise en service.
Comment protéger mes appareils électroménagers sensibles des surtensions ?
L’installation d’un parafoudre au tableau ainsi que l’utilisation de prises avec protection intégrée permettent de limiter les risques liés aux orages et aux perturbations électriques.
