Le développement rapide des véhicules électriques impose aux propriétaires de repenser leur installation électrique domestique pour intégrer une borne de recharge fiable et conforme. Ce changement constitue un défi technique majeur, surtout lorsqu’il s’agit de garantir une sécurité électrique optimale tout en respectant les contraintes normatives. Sur un terrain résidentiel, le câblage d’une borne de recharge exige une connaissance précise des équipements, des normes électriques en vigueur, ainsi que la maîtrise des étapes indispensables au bon fonctionnement de l’ensemble. Que vous envisagiez une prise renforcée simple ou une wallbox connectée plus puissante, ce dossier vous éclaire sur les choix techniques fondamentaux et les bonnes pratiques d’installation.
La clé d’une installation réussie réside dans la qualité du schéma électrique et le respect des prescriptions de la norme NF C 15-100. Cette réglementation, complétée par la norme IEC 61851 relative aux infrastructures de recharge, encadre les conditions de protection des circuits, le dimensionnement des câbles, ainsi que la sollicitation minimale des dispositifs différentiels et parafoudres. Au-delà de ces exigences, la disponibilité en puissance électrique, la nature monophasée ou triphasée du réseau domestique, et la capacité du tableau électrique à accueillir une ligne dédiée jouent un rôle déterminant. Il sera souvent nécessaire de solliciter un électricien certifié IRVE, dont la qualification garantit conformité, performance et obtention des aides financières régionales ou nationales.
Cette perspective, nourrie d’exemples concrets et de recommandations techniques, accompagne le lecteur pas à pas dans la compréhension du câblage d’une borne de recharge à domicile. Mieux appréhender les équipements, les protections, le raccordement au tableau et les impératifs de sécurité permettra d’éviter les erreurs courantes et d’assurer la longévité et la sécurité de votre installation. Vous découvrirez également comment optimiser la gestion énergétique pour réduire votre facture tout en préservant votre système électrique domestique.
Choix des équipements et composants pour une installation de borne de recharge fiable à domicile
Le premier enjeu dans le câblage d’une borne de recharge sur un terrain résidentiel est de sélectionner des équipements adaptés à vos besoins et conformes aux normes électriques actuelles. La borne elle-même constitue l’élément principal, mais la qualité du câble de recharge, la protection électrique et le tableau de distribution jouent un rôle central dans la sécurité et la performance globale.
La borne de recharge : critères de puissance et de compatibilité
Chaque véhicule électrique possède ses propres caractéristiques en matière de puissance maximale de charge, ce qui guide le choix de la borne. Pour une installation monophasée, la puissance est en général limitée à 7,4 kW, tandis que les bornes triphasées peuvent atteindre jusqu’à 22 kW. Cette distinction est essentielle car elle conditionne l’intensité admissible sur la ligne et donc le dimensionnement du câble et des protections.
Les bornes dites « wallbox » intègrent une carte électronique de contrôle, communiquant avec le véhicule via des protocoles comme OCPP pour gérer la charge de façon intelligente. Cela permet notamment une modulation automatique de la puissance pour éviter les surcharges sur l’installation domestique. Les prises intégrées sont majoritairement de type 2 en Europe, normalisées pour garantir la compatibilité avec la plupart des véhicules.
La prise renforcée représente une solution plus simple et économique, offrant une puissance généralement limitée à 3,7 kW, suffisante pour une recharge lente et sécurisée sur des trajets peu fréquents. En revanche, cette alternative n’offre pas toujours les mêmes fonctions de communication ni les dispositifs de sécurité électronique avancés. Il est conseillé de bien évaluer les besoins réels avant de s’engager afin d’optimiser le rapport coût/sécurité/performance.
Protection électrique et conformité aux normes NF C 15-100
Selon la norme NF C 15-100, l’installation d’une borne de recharge impose un circuit dédié avec disjoncteur différentiel à haute sensibilité (30 mA) et un disjoncteur magnétothermique adapté à l’intensité du courant (par exemple 20A pour 3,7 kW, 32A pour 7,4 kW). Ce dispositif évite les risques d’incendie et protège contre les défauts d’isolement. L’usage d’un disjoncteur de type C ou D est recommandé pour la charge, car il gère mieux les courants d’appel caractéristiques du démarrage de la borne.
La mise à la terre doit être vérifiée pour assurer une valeur de résistance inférieure à 100 ohms, conformément à la réglementation. Un parafoudre est également conseillé pour éviter que les surtensions ne détériorent la borne, surtout dans les zones exposées aux orages. Ces éléments de protection sont indispensables pour garantir la pérennité de votre installation et la sécurité des personnes.

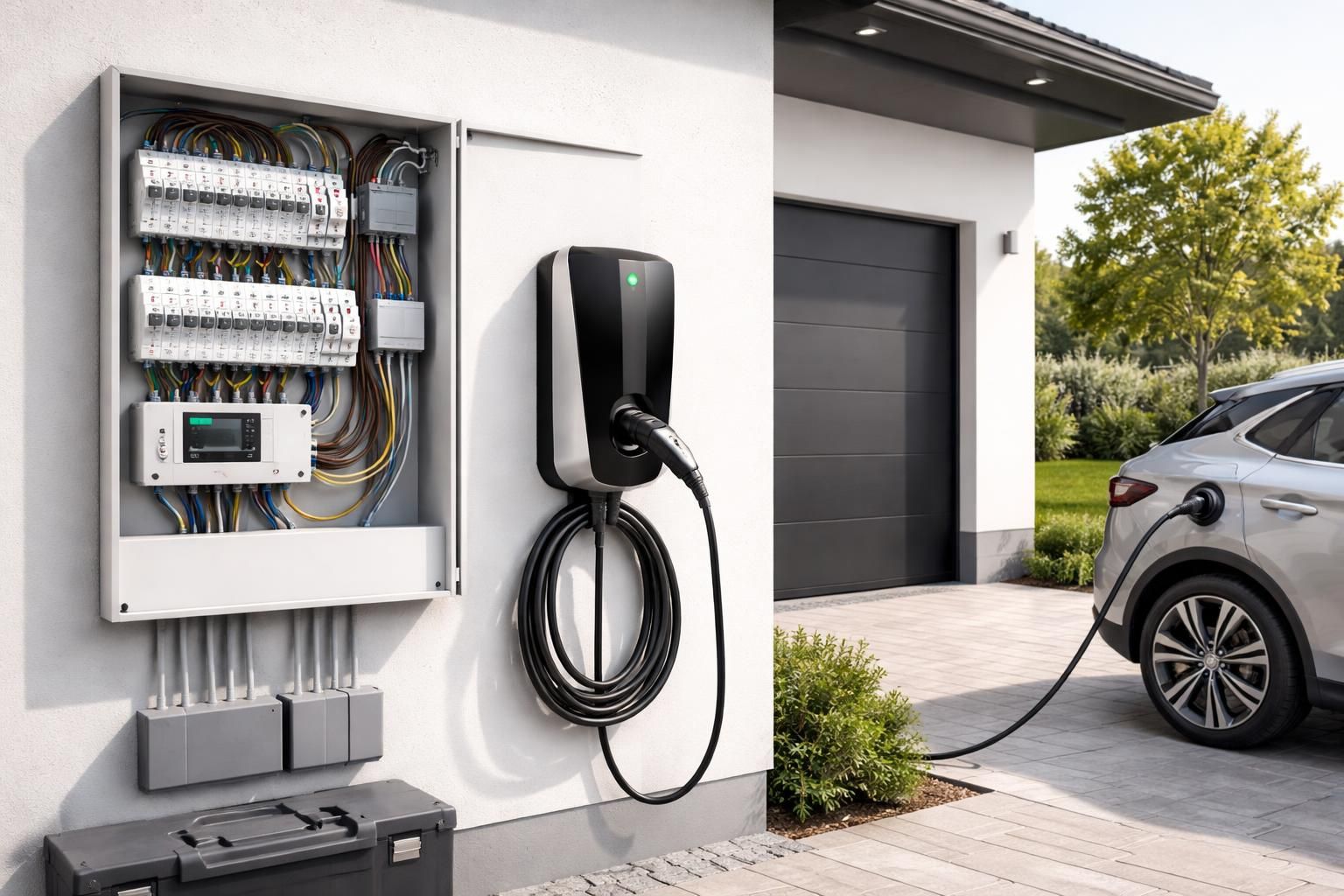

Le tableau électrique et le circuit dédié : éléments clés du câblage
Le tableau électrique joue un rôle fondamental : il regroupe les protections et assure la distribution sécurisée de l’énergie. L’ajout d’un circuit dédié distinct pour la borne est impératif afin d’éviter les interférences et les surcharges sur d’autres équipements.
Le dimensionnement des câbles dépendra de la puissance choisie et du mode de branchement (monophasé ou triphasé). Par exemple, pour 7,4 kW monophasé, un câble 3G6 mm² est généralement utilisé, tandis que pour 22 kW triphasé, un 5G6 mm² est nécessaire. L’installation doit respecter l’organisation des départs et protections dans le tableau pour faciliter la maintenance et garantir la conformité selon la norme NF C 15-100.
Dimensionnement et choix du câblage pour une charge efficace et sécurisée à la maison
Le dimensionnement du câblage est un paramètre décisif pour assurer la sécurité électrique et optimiser la performance de la borne de recharge. Une section de câble inadéquate peut provoquer des surchauffes, des déclenchements intempestifs ou, plus grave, des incendies domestiques.
Sections de câble recommandées selon la puissance de recharge
| Puissance de la borne (kW) | Intensité nominale (A) | Type de réseau | Section de câble recommandée (mm²) | Nombre de conducteurs |
|---|---|---|---|---|
| 3,7 | 16 | Monophasé | 2,5 | 3 (Phase, Neutre, Terre) |
| 7,4 | 32 | Monophasé | 6 | 3 (Phase, Neutre, Terre) |
| 11 | 16 | Triphasé | 6 | 5 (3 Phases, Neutre, Terre) |
| 22 | 32 | Triphasé | 10 | 5 (3 Phases, Neutre, Terre) |
Le respect de ces sections permet de minimiser la chute de tension sur la ligne, ce qui est crucial pour un fonctionnement optimal et sécuritaire. Il faut également tenir compte de la longueur du câble, car un câble trop long avec une section insuffisante peut provoquer une perte de puissance et un échauffement excessif.
Calculer la chute de tension et éviter les problèmes
Il est recommandé de ne pas dépasser une chute de tension de 3 % entre le tableau électrique et la borne. Pour cela, il faut bien estimer la distance entre ces deux points et adapter la section du câble en conséquence. En cas de doute, l’intervention d’un électricien qualifié est obligatoire pour réaliser cette analyse et choisir un câblage conforme.
Conseils pour une installation durable et sécurisée
Outre la section, la qualité du câble (isolants, résistance aux UV et aux chocs) doit être adaptée à l’environnement. Pour les installations extérieures, privilégiez des câbles conçus pour résister aux intempéries et au contact direct avec le sol ou l’humidité. Respectez également les consignes de fixation et de protection mécanique.
Les étapes pratiques pour le câblage et le raccordement d’une borne de recharge à domicile
La réussite de votre projet passe par une organisation méthodique. Chaque phase, de la préparation à la mise en service, doit être rigoureusement respectée et documentée. Voici un déroulé détaillé :
- Diagnostic préalable : vérifier la capacité électrique du compteur, l’état du tableau électrique et la conformité de la mise à la terre.
- Choix et commande des équipements : borne de recharge adaptée, câble, protections et accessoires.
- Installation du circuit dédié : tirage du câble depuis le tableau électrique vers le point d’installation de la borne.
- Mise en place des protections : disjoncteur magnétothermique, disjoncteur différentiel adapté, parafoudre si nécessaire.

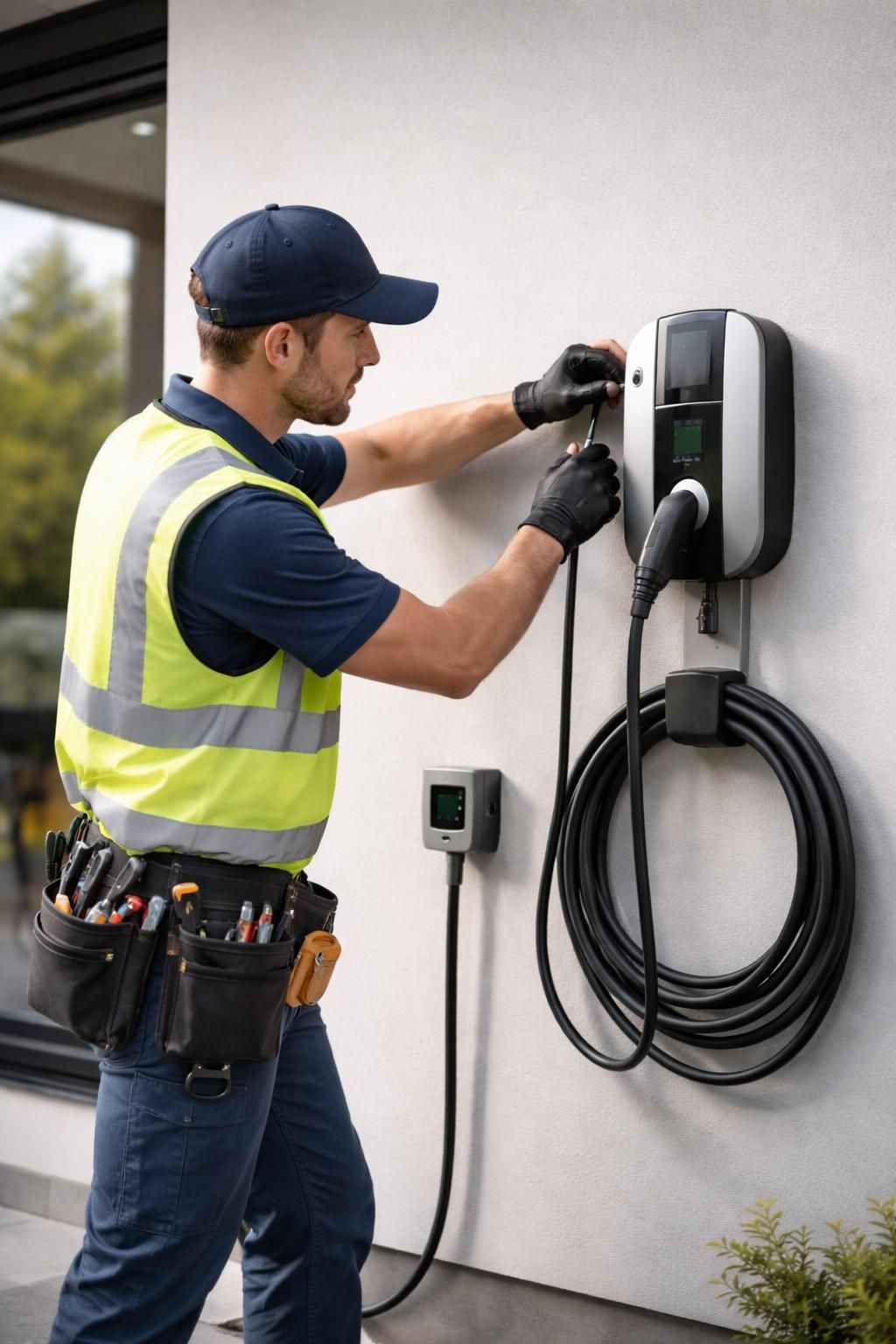

- Raccordement physique de la borne : connexion des conducteurs en respectant polarité et phases, fixation du boîtier.
- Tests de sécurité : vérification de la continuité de terre, absence de défaut d’isolement, test du disjoncteur différentiel.
- Mise en service et réglages : programmation éventuelle des plages horaires, paramétrage du pilotage énergétique.
En cas de doute ou si votre installation dépasse 3,7 kW, il est impératif de faire appel à un professionnel certifié. Celui-ci assurera la conformité du câblage et rédigera le certificat de conformité obligatoire. Le recours à un électricien qualifié vous fait également bénéficier des aides financières telles que le programme ADVENIR.
Normes à respecter et démarches administratives pour l’installation d’une borne en terrain résidentiel
La conformité aux normes électriques est non négociable pour garantir la sécurité de votre installation et bénéficier des aides financières. La norme NF C 15-100 définit précisément les exigences minimales, notamment :
- Un circuit dédié avec protection différentiel 30 mA de type A ou F.
- Un disjoncteur magnétothermique adapté à l’intensité nominale.
- Une mise à la terre dont la résistance est inférieure à 100 ohms.
- La prise en compte des surtensions par un parafoudre lorsque nécessaire.
- Le respect de l’installabilité et de l’accessibilité de la borne pour la maintenance.
Depuis l’entrée en vigueur du décret de 2017, la pose d’une borne d’une puissance supérieure à 3,7 kW doit impérativement être réalisée par un installateur qualifié IRVE. Cette obligation vise à éviter les risques dus à une mauvaise installation, mais elle est aussi une condition pour que l’assurance prenne en charge les éventuels dommages et que les aides financières soient versées.
Avant toute installation, renseignez-vous sur les éventuelles autorisations à demander auprès de votre mairie ou gestionnaire de réseau, notamment si l’installation impacte la façade ou nécessite des travaux particuliers. Dans certaines communes, une déclaration préalable de travaux est obligatoire.
Optimiser la gestion de la consommation et les coûts : conseils pratiques et aides financières
Au-delà du câblage et de la sécurité électrique, il est conseillé de prévoir une gestion intelligente de votre consommation lors de la recharge. La plupart des bornes modernes incluent des fonctionnalités de programmation et de pilotage énergétique permettant d’exploiter les heures creuses pour baisser la facture électrique.
Certaines solutions plus avancées utilisent un système de gestion de charge (load balancing) intégré au tableau électrique, répartissant la puissance disponible entre plusieurs équipements et bornes afin d’éviter les pics dangereux. Cette approche est particulièrement adaptée lorsque plusieurs véhicules sont rechargeables sur un même site, même en habitat individuel avec panneaux solaires.
Le budget nécessaire pour une installation varie généralement de 1000 à 5000 euros, selon la puissance, la complexité du câblage et les besoins spécifiques de l’installation. Grâce au dispositif ADVENIR, qui prend en charge jusqu’à 50 % des frais d’achat et d’installation via le professionnel, et à la TVA réduite à 5,5 % pour les particuliers, le coût devient accessible. En outre, un crédit d’impôt de 500 € peut s’appliquer sous conditions.
Voici une synthèse des points clés à considérer :
- Évaluez la puissance adaptée à votre véhicule et à la capacité du réseau domestique.
- Assurez-vous du bon dimensionnement des câbles et protections selon la norme NF C 15-100.
- Faites appel à un professionnel certifié IRVE pour garantir la conformité et la sécurité.
- Exploitez les fonctionnalités de gestion énergétique pour optimiser votre facture.
- Profitez des aides financières pour réduire les coûts d’installation.
Quelle puissance de borne de recharge dois-je choisir pour ma maison ?
La puissance dépend du courant disponible dans votre installation électrique et des spécificités de votre véhicule. Pour un usage résidentiel classique en monophasé, 7,4 kW est souvent suffisant. Pour des besoins accrus, notamment avec un réseau triphasé, vous pouvez opter pour 11 kW ou 22 kW, en veillant à la conformité du câblage.
Est-il obligatoire de recourir à un professionnel qualifié pour installer une borne de recharge ?
Oui, depuis 2017, toute installation d’une borne de recharge supérieure à 3,7 kW doit être effectuée par un électricien certifié IRVE. Cette obligation assure la conformité aux normes et l’éligibilité aux aides financières.
Comment vérifier que mon installation respecte les normes électriques ?
Un diagnostic réalisé par un professionnel qualifié est indispensable. Il vérifiera l’état du tableau électrique, la mise à la terre, la capacité de votre abonnement et le dimensionnement des protections, conformément à la norme NF C 15-100.
Quels sont les risques d’une installation non conforme ?
Les risques incluent des courts-circuits, des incendies, des chocs électriques et la non prise en charge par les assurances en cas de dommage. Une installation conforme réduit ces dangers et garantit un fonctionnement fiable.
Peut-on installer une borne de recharge soi-même ?
Pour une borne de puissance inférieure ou égale à 3,7 kW, il est parfois possible, mais au-delà, la réglementation impose un installateur IRVE. Pour assurer votre sécurité et les garanties, faire appel à un professionnel reste indispensable.
