Le branchement d’un interrupteur va-et-vient est une opération fréquemment rencontrée en électricité domestique. Cette installation simple mais efficace permet de piloter un point lumineux à partir de deux endroits différents — une configuration idéale pour les escaliers, les couloirs ou les grandes pièces. Sa maîtrise facilite grandement le confort d’usage et l’organisation de l’éclairage. Pourtant, les non-spécialistes peuvent se sentir intimidés face au schéma électrique et au câblage va-et-vient, qui nécessite un certain savoir-faire et un respect strict des règles de sécurité électrique. En effet, sans précaution ni connaissance, il existe des risques de mauvais fonctionnement, de court-circuit ou même d’accident. Ce guide pratique vous explique clairement comment procéder afin de réaliser votre installation interrupteur dans les règles, en conformité avec la norme NF C 15-100, indispensable en 2026 pour garantir la sécurité et la fiabilité de votre réseau électrique domestique.
L’enjeu principal est de bien comprendre le rôle de chaque fil et la manière dont ils sont raccordés aux bornes spécifiques des deux interrupteurs. Le câblage devra notamment intégrer un câble à trois conducteurs entre les interrupteurs, composé d’un fil de phase, deux fils navettes pour le retour d’allumage, ainsi que le fil de retour lampe. Cette complexité justifie souvent l’intervention d’un électricien qualifié, surtout pour un diagnostic ou une remise aux normes complète. Cependant, avec une approche méthodique et les bons outils comme un multimètre, il est tout à fait possible de maîtriser ce montage et de faire un branchement électrique fiable. Par ailleurs, ce montage est un excellent cas pratique pour mieux lire un plan électrique et se familiariser avec le fonctionnement d’un circuit d’éclairage modulable.
Ce guide détaille les composants nécessaires, la préparation et le déroulement du câblage va-et-vient. De plus, des conseils de sécurité électrique vous aideront à limiter les risques. Enfin, la vérification finale du fonctionnement vous permettra de valider votre travail et d’être serein quant à votre installation.
En bref :
- Un interrupteur va-et-vient permet de commander un point lumineux depuis deux endroits distincts, pratique dans les escaliers et grandes pièces.
- Le câblage nécessite impérativement un câble 3 conducteurs entre les interrupteurs, dont deux fils navettes et un fil de retour lampe.
- Respecter la norme NF C 15-100 est primordial pour sécuriser l’installation électrique domestique.
- Il faut toujours couper l’alimentation au tableau électrique avant toute intervention et vérifier l’absence de tension avec un multimètre.
- Si vous doutez à tout moment, il est fortement recommandé de faire appel à un électricien professionnel.
- La vérification du circuit après montage évite les dysfonctionnements et garantit une installation pérenne.
Les composants et la sécurité indispensables pour un branchement électrique va-et-vient
Avant de penser à la connexion proprement dite, il faut bien préparer tous les éléments et assurer la sécurité électrique. Un interrupteur va-et-vient classique comprend deux blocs de commande qui doivent être compatibles en taille et en fonction. Il est important d’acquérir une installation interrupteur certifiée et conforme aux normes françaises.
La norme NF C 15-100, qui régit les installations électriques domestiques en France en 2026, impose notamment que les interrupteurs soient facilement accessibles, que les câbles soient de section appropriée et protégés, et que chaque phase et neutre soient clairement identifiés. Avant de débuter, vous devez impérativement couper l’alimentation générale au disjoncteur et utiliser un multimètre pour vérifier l’absence de tension sur les fils concernés.
Le câblage va-et-vient se fait généralement à l’aide d’un câble à trois conducteurs, souvent noté 3G1,5 (trois conducteurs de 1,5 mm², dont un vert/jaune pour la terre, mais ici on utilise essentiellement les deux fils navettes et la phase). Le fil de terre, qui garantit la protection contre les défauts d’isolement, ne se connecte pas aux interrupteurs mais à la structure métallique ou à la prise électrique associée.
Voici les composants essentiels dont il faudra disposer :
- Deux interrupteurs va-et-vient : chaque interrupteur possède une borne commune (COM), et deux bornes navettes (L1 et L2).
- Câble 3 fils entre ces deux interrupteurs : il transporte la phase ainsi que les navettes, nécessaires au passage de courant selon la position des interrupteurs.
- Une source de courant (phase) et le fil neutre : la phase alimente le premier interrupteur, tandis que le neutre est connecté directement à la lampe.
- La lampe : finalise le circuit en étant raccordée au retour lampe et au neutre.
- Multimètre : outil indispensable pour tester la tension et la continuité des fils avant et après le montage.
Respecter ces consignes évitera non seulement toute panne électrique mais aussi les risques élevés d’électrocution. En effet, un raccordement mal fait peut engendrer un court-circuit ou un dysfonctionnement persistant, source de danger. L’essentiel est de bien identifier chaque fil : la phase doit passer par la borne commune du premier interrupteur à raccorder, tandis que les navettes vont d’un interrupteur à l’autre. Le fil de retour lampe, quant à lui, relie le second interrupteur à l’ampoule. Un mauvais repérage pourrait empêcher le circuit de fonctionner ou créer des problèmes de sécurité.
Très important, si vous observez des fils abîmés, une différence dans la section ou un doute sur les connexions existantes, faites appel à un professionnel spécialisé pour assurer la conformité au norme NF C 15-100 et éviter tout incident électrique.

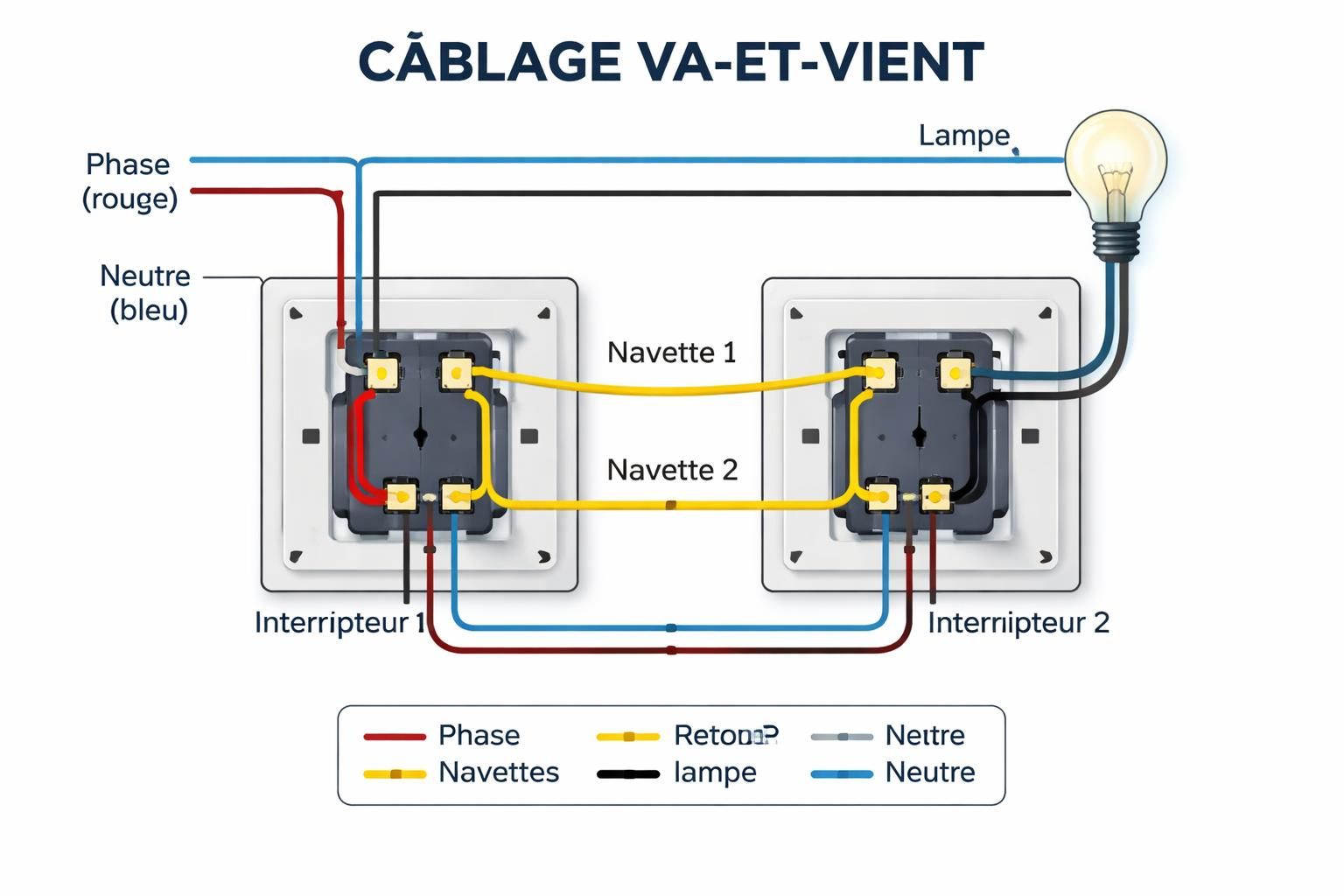

Les étapes précises pour réaliser un câblage va-et-vient efficace et sécurisé
Le montage va-et-vient ne tolère aucune approximation. Chaque fil doit être branché sur la bonne borne pour garantir le bon passage du courant et permettre l’allumage et l’extinction de la lampe depuis n’importe quel interrupteur. Voici les étapes détaillées pour réussir votre installation à domicile.
Étape 1 : branchement de la phase sur le premier interrupteur
La phase électrique représente la source du courant. Elle doit être connectée à la borne commune (COM) du premier interrupteur. Pour cela, utilisez un multimètre pour localiser avec précision la phase dans le tableau électrique avant de couper le courant. Une fois hors tension, repérez le fil de phase au niveau du câble allant vers le premier interrupteur.
En fixant la phase sur la borne commune du premier interrupteur, assurez-vous que la connexion est solide : le fil doit être dénudé avec la bonne longueur et inséré fermement dans la borne. Cette étape est la clé de la réussite de votre installation électrique, car toute défaillance ici peut empêcher votre va-et-vient de fonctionner correctement.
Étape 2 : raccordement des navettes entre les deux interrupteurs
Le câble 3 fils entre les deux interrupteurs contient deux fils qui servent de navettes électriques (L1 et L2), permettant la communication entre les deux points de commande. Connectez ces fils sur les bornes correspondantes L1 et L2 du premier interrupteur, puis poursuivez le câblage vers les bornes L1 et L2 du second interrupteur.
Il est impératif que les couleurs de fils correspondent d’un boîtier à l’autre pour éviter les inversions. La lecture plan électrique s’avère ici précieuse afin de valider chaque correspondance. Ce système de navettes assure que changer la position d’un interrupteur modifie l’état électrique du circuit et permet l’allumage ou l’extinction de la lampe depuis l’autre interrupteur.
Étape 3 : connexion du retour lampe sur le second interrupteur et liaison avec la lampe
La dernière phase consiste à brancher le fil de retour lampe sur la borne commune du second interrupteur. L’autre extrémité de ce fil doit être raccordée à la lampe, dont l’autre borne sera directement connectée au fil neutre, qui sert de retour du courant. Cette configuration complète le circuit électrique.
N’oubliez pas de serrer toutes les vis des bornes pour éviter les mauvais contacts et qu’aucun fil ne dépasse, ce qui pourrait entraîner un court-circuit. Après cette étape, vous avez réalisé un câblage va-et-vient aux normes et prêt à être testé.
Assurer la vérification fonctionnelle et la sécurité électrique après installation
Une fois les branchements terminés, il est essentiel de valider le bon fonctionnement de votre installation interrupteur va-et-vient avec rigueur. Rétablissez l’alimentation depuis le tableau électrique et testez les deux interrupteurs en allumant et éteignant la lampe depuis chacun des points de commande.
La moindre anomalie — comme un retour de courant erratique ou un interrupteur ne commandant pas la lampe correctement — doit vous inciter à vérifier immédiatement les connexions. Utilisez un multimètre pour contrôler la présence et la continuité du courant sur chaque fil, et assurez-vous que les bornes sont bien serrées.
Une vérification minutieuse vous permettra d’identifier rapidement si un fil est mal connecté, si une inversion a eu lieu entre les navettes ou si le retour lampe n’est pas à la bonne borne. Ces erreurs peuvent non seulement empêcher la lumière de fonctionner normalement, mais créer un risque de surtension susceptible d’endommager votre installation ou vos appareils.
En outre, il est conseillé de respecter scrupuleusement les recommandations sur les sections et types de câbles employés, conformément aux exigences de la norme NF C 15-100. Cette conformité est un gage indispensable pour préserver la sécurité électrique de votre habitation.
Pour plus de sécurité, un professionnel certifié peut procéder à une inspection complémentaire et valider votre branchement électrique, surtout si votre logement fait l’objet d’une rénovation ou si le réseau électrique a plus de 15 ans. Ne négligez jamais ces étapes, car elles garantissent un usage serein de votre éclairage au quotidien.
Variantes et conseils pratiques pour une installation interrupteur va-et-vient réussie
Selon la configuration de votre logement, il est possible d’adapter le schéma de branchement. Par exemple, dans certains cas, vous pourrez installer un va-et-vient double (ou télérupteur) pour commander plusieurs points d’éclairage ou lampes depuis deux ou plusieurs interrupteurs.
Les principes restent les mêmes : un câblage rigoureux, des composants compatibles et un respect strict de la sécurité électrique. Vous pouvez également compléter votre installation par des prises électriques intelligentes, pilotées à distance, pour agrémenter votre système d’éclairage et accroître le confort.
Voici quelques conseils pour optimiser votre installation :
- Prenez toujours soin de bien repérer les fils avant tout raccordement et notez leur couleur.
- Ne pensez jamais que l’électricité « est coupée » sans vérification au multimètre.
- Utilisez des borniers ou dominos adaptés pour sécuriser chaque connexion.
- Gardez un schéma ou un plan du câblage réalisé pour toute maintenance future.
- Investissez dans des interrupteurs de qualité pour éviter les dysfonctionnements et prolonger la durée de vie de votre installation.
| Étape | Action | Conseil sécurité | Outil utile |
|---|---|---|---|
| 1 | Couper le courant au disjoncteur | Vérifier l’absence de tension | Multimètre |
| 2 | Brancher la phase sur la borne COM premier interrupteur | Serrez fermement les connexions | Tournevis isolé |
| 3 | Raccorder les navettes entre L1 et L2 des interrupteurs | Respecter les couleurs des fils | Lecture plan électrique |
| 4 | Relier le retour lampe au second interrupteur et connecter la lampe au neutre | Vérifier la continuité du circuit | Multimètre |
| 5 | Test final du fonctionnement | Analyser les dysfonctionnements éventuels | Multimètre |
En suivant ces règles et les étapes mentionnées, votre installation interrupteur va-et-vient vous offrira un éclairage pratique, sécurisé et modulable. En cas de doute sur votre capacité à manipuler l’électricité ou à lire un plan électrique, n’hésitez pas à solliciter l’aide d’un professionnel diplômé. La garantie d’une intervention conforme fait partie intégrante de la sécurité électrique.
FAQ pratique sur le branchement d’un interrupteur va-et-vient
Peut-on utiliser un câble à deux conducteurs pour un va-et-vient ?
Non, le câblage va-et-vient nécessite obligatoirement un câble à trois conducteurs. Le câble deux conducteurs ne permet pas de transporter les navettes nécessaires au fonctionnement du circuit.
Quelle est la tension maximale supportée par un interrupteur va-et-vient standard ?
Un interrupteur va-et-vient domestique est généralement conçu pour une tension maximale de 230V en courant alternatif, conforme aux normes NF C 15-100.
Est-il obligatoire de couper le courant avant d’intervenir sur les interrupteurs ?
Oui, couper l’alimentation générale est indispensable pour assurer votre sécurité et éviter tout risque d’électrocution ou de court-circuit pendant le branchement électrique.
Peut-on piloter plusieurs points lumineux avec un seul va-et-vient ?
Un va-et-vient classique commande en principe un seul point lumineux. Pour piloter plusieurs lampes simultanément, il faut opter pour un double va-et-vient ou un télérupteur adaptés.
Quand faut-il faire appel à un électricien pour le branchement d’un va-et-vient ?
Si vous avez un doute sur le repérage des fils, la conformité de votre installation ou la lecture plan électrique, il est toujours recommandé de confier le travail à un électricien qualifié afin d’assurer une installation sûre et durable.
