Comment utiliser un multimètre à la maison pour des mesures simples et sûres

En bref :

• Le multimètre est un outil essentiel pour réaliser des mesures électriques sécurisées dans votre domicile.
• Comprendre ses différentes fonctions : voltmètre, ampèremètre, ohmmètre, permet d’être autonome pour contrôler et dépanner son installation.
• Le respect des précautions d’utilisation et des normes comme la NF C 15-100 est indispensable pour garantir la sécurité lors des tests.
• Savoir sélectionner les bons calibres et comprendre les lectures assure des diagnostics fiables sur la tension, la résistance ou la continuité.
• Faire appel à un électricien qualifié est recommandé dès lors que les mesures dépassent vos compétences ou que l’installation présente un risque.

Les bases du multimètre : connaître son appareil pour assurer des mesures électriques efficaces

Avant toute manipulation pratique, il est crucial de bien comprendre la constitution d’un multimètre. Cet appareil multifonction regroupe plusieurs instruments : voltmètre, ohmmètre, ampèremètre. Il vous sert à mesurer respectivement la tension, la résistance et l’intensité dans un circuit électrique domestique. Aujourd’hui, la plupart des multimètres disponibles sont numériques, ce qui vous garantit une lecture plus précise et une bonne tolérance aux erreurs de manipulation.

Observons les éléments essentiels qui composent un multimètre :

• Le cadran ou écran : numérique pour les modèles modernes, affichant la valeur mesurée et parfois la fonction ou le calibre sélectionné.
• Le sélecteur de fonction et de calibre : roue ou boutons permettant de choisir parmi les mesures disponibles et de définir la plage de valeurs attendue, élément important pour éviter d’endommager l’appareil ou de fausser la mesure.
• Les bornes de connexion : généralement trois à quatre prises sur le boîtier, identifiées par COM (borne commune) et V, Ω, A selon les tests à réaliser.
• Les cordons de mesure : un câble noir (borne COM) et un câble rouge (borne V, Ω ou A), dont l’utilisation correcte est primordiale pour assurer la sécurité et la précision.
• Le compartiment pile et fusible : souvent en dessous ou sur le côté, un fusible protège votre multimètre contre les surintensités. Il faut régulièrement vérifier son intégrité pour un fonctionnement optimal.

Un point technique important est le tarage du zéro, surtout en mode ohmmètre. Cette opération, souvent accessible via un bouton, consiste à calibrer l’appareil pour qu’il affiche zéro lorsque les cordons sont court-circuités. Un mauvais tarage indique soit une erreur de manipulation soit une pile faible, ce qui pourrait compromettre la fiabilité des mesures.

Connaître ces bases vous permettra de prendre en main l’appareil avec méthode, évitant ainsi les erreurs courantes lors des premiers tests, comme l’utilisation d’un calibre inadapté ou le branchement incorrect des cordons. Gardez à l’esprit qu’une mauvaise manipulation peut non seulement fausser les résultats mais aussi entraîner des risques électriques. Si votre installation n’est pas clairement identifiée ou qu’un doute subsiste, une consultation professionnelle reste la meilleure option.

Pourquoi privilégier un multimètre numérique en 2026 ?

À l’heure actuelle, les multimètres numériques sont devenus la norme pour les particuliers et les professionnels. Leur précision accrue, leur affichage clair et leur capacité à protéger l’utilisateur en cas de mauvais branchement les rendent plus sûrs. Par rapport aux multimètres analogiques, ils minimisent les erreurs de lecture dues au parallaxe et affichent automatiquement la meilleure plage de mesure. En électricité domestique, où les tensions sont souvent standards mais les circuits parfois complexes, cette précision est essentielle pour éviter les failles de sécurité.

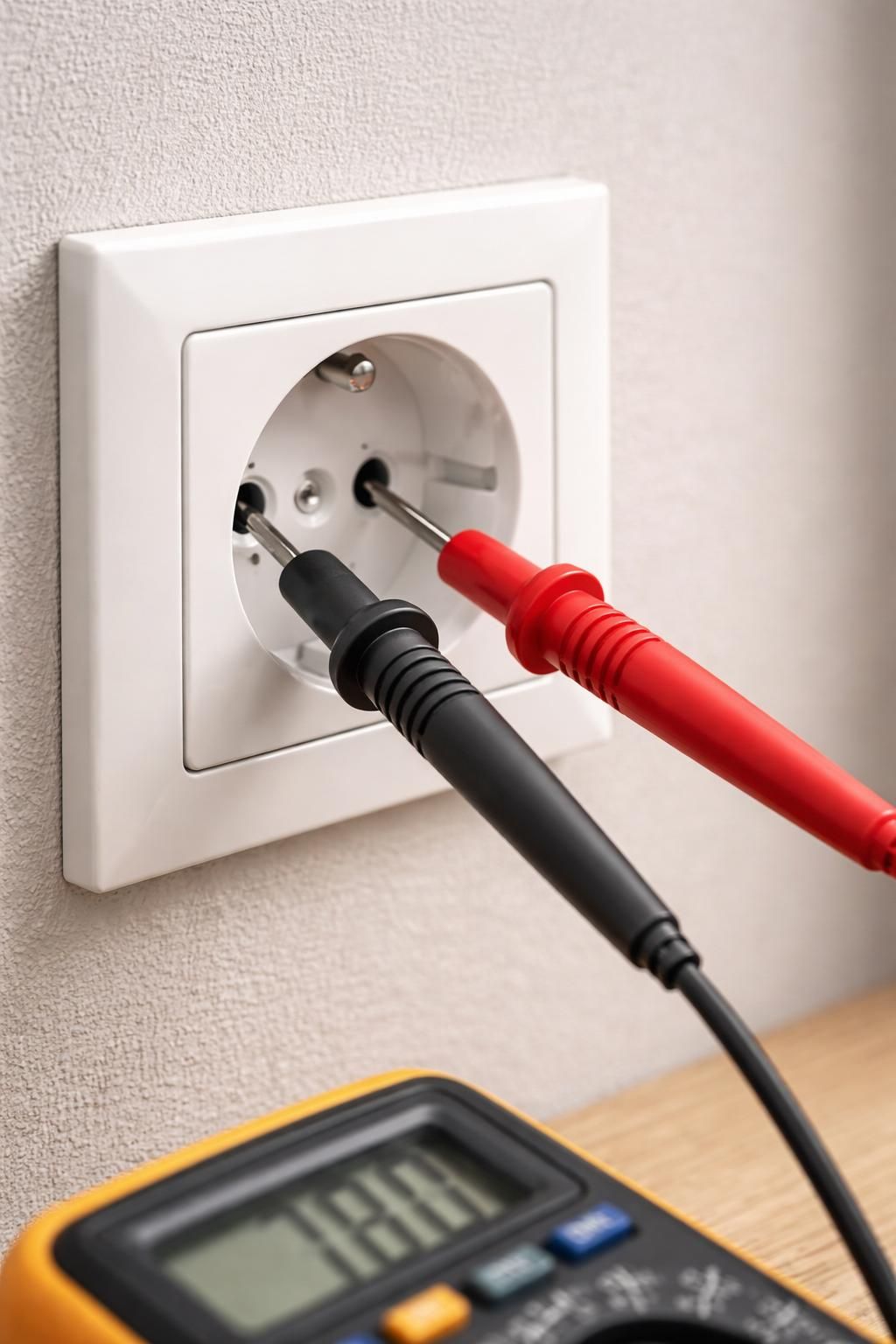

Mesures de tension au domicile : maîtriser le test de tension en toute sécurité

La mesure de tension est l’une des opérations les plus fréquentes pour vérifier l’état d’une prise électrique, d’un circuit ou d’un appareil. Dans le cadre de l’électricité domestique, on distingue principalement deux types de tension : le courant alternatif (AC), utilisé dans la majorité des foyers (230 V en France), et le courant continu (DC), souvent rencontré dans les circuits basse tension ou les équipements électroniques.

Pour effectuer un test de tension, voici la méthode recommandée :

1. Brancher les cordons : Le cordon noir sur la borne COM, et le cordon rouge sur la borne V (volts), spécifique à la mesure de tension. Ne jamais insérer les cordons sur une borne ampèremètre pendant cette mesure.
2. Choisir le calibre : Commencez toujours par le calibre le plus élevé disponible en ACV. Cela protège votre multimètre en cas de tension inattendue et évite une surcharge.
3. Positionner les pointes de touche : placez le cordon rouge dans une fente de la prise à tester, le cordon noir dans l’autre. Si vous testez une lampe ou une alimentation, appliquez les pointes sur les bornes correspondantes.
4. Lire attentivement l’affichage : un multimètre numérique vous donnera immédiatement la valeur en volts, tandis que sur un analogique, il faudra lire la position de l’aiguille correspondant à l’échelle choisie.

Dans une installation domestique selon la norme NF C 15-100, une tension aux bornes d’une prise doit se situer autour de 230 V en courant alternatif. Une mesure inférieure ou erratique peut indiquer un problème lié au câblage, à un disjoncteur, ou à un défaut d’isolement suivi sur ce guide spécialisé. Une tension absente nécessite de repérer l’origine du défaut, potentiellement en suivant les consignes de réaction à une panne électrique.

Quelques conseils de sécurité :

• Ne jamais manipuler le multimètre avec des mains mouillées.
• Eviter le contact prolongé avec les pointes de touche en circuit sous tension.
• Toujours commencer par vérifier que le multimètre fonctionne sur une source de tension connue.

Certaines prises anciennes peuvent nécessiter un contrôle particulier. Par exemple, si vous détectez une prise qui noircit ou qui crépite, il est conseillé de couper l’alimentation avant toute intervention, et de faire appel à un professionnel pour assurer la sécurité domestique.

Comprendre les erreurs les plus courantes lors du test de tension

Une erreur fréquente se rapporte au mauvais choix de calibre ou de mode alternatif / continu, ce qui peut fausser la mesure ou endommager l’appareil. Par exemple, un multimètre réglé en courant continu ne donnera aucun résultat si le circuit est en alternatif. Il faut s’assurer systématiquement de la bonne sélection. Une autre source d’erreur provient du contact instable des pointes, qui peut provoquer des fluctuations inattendues. Enfin, tenter de mesurer des tensions sans isolation adéquate (gants, chaussures isolantes) peut générer des accidents graves, d’où l’importance de bien respecter les consignes de sécurisation.

Comment réaliser une mesure résistance et un test continuité fiable au domicile

La mesure de résistance et le test de continuité sont des opérations essentielles pour vérifier l’intégrité des composants et leur bon fonctionnement. Il peut s’agir d’identifier un fusible grillé, un circuit coupé ou un défaut d’isolement. Le multimètre, en mode ohmmètre, permet ces contrôles.

Le principe :

• La résistance se mesure en ohms (Ω) et indique la capacité d’un conducteur à limiter le passage du courant.
• La continuité, quant à elle, vérifie l’existence d’un chemin électrique fermé (faible résistance).

Avant toute mesure, l’appareil doit être hors tension. Les multimètres numériques intègrent souvent un signal sonore en mode continuité pour une lecture plus intuitive. Voici les étapes à suivre :

1. Déconnectez l’alimentation électrique de l’élément à tester.
2. Placez les cordons sur les bornes COM et Ω (borne rouge sur Ω ou R).
3. Commencez par effectuer un tarage du zéro, en court-circuitant les cordons puis ajustant la lecture pour que la valeur se rapproche de zéro.
4. Appliquez les pointes aux bornes ou sur le trajet à évaluer.
5. Interprétez la mesure : une faible résistance confirme la continuité, une valeur élevée signale une rupture ou un défaut.

A noter que les valeurs exactes peuvent légèrement varier selon l’équipement testé et la qualité du multimètre. Lors de contrôles sensibles, notamment sur des installations suivant la norme NF C 15-100, il est conseillé de respecter rigoureusement les calibres et de vérifier vos résultats via plusieurs mesures.

Le test de continuité est particulièrement utilisé pour diagnostiquer un court-circuit, un appareil défectueux ou des fils coupés. À cette fin, certaines conditions doivent être respectées : aucun courant ne doit être présent dans le circuit, sous peine d’abîmer le multimètre.

Mesure de courant à la maison : précautions et méthodes adaptées pour un usage domestique

Mesurer l’intensité du courant (ampérage) dans un circuit domestique avec un multimètre exige une prudence accrue car l’appareil doit être inséré en série dans le circuit. Contrairement au voltmètre qui se branche en parallèle, un ampèremètre doit interrompre le circuit pour mesurer le flux de courant, exposant l’utilisateur à des risques électriques si l’opération n’est pas bien réalisée.

Les multimètres grand public mesurent souvent les courants faibles, jusqu’à quelques ampères. En dessous de ce seuil, les mesures sont relativement sûres si les précautions sont respectées, mais pour des installations plus puissantes (exemple : circuit électrique principal ou électroménager), il est préférable d’utiliser un dispositif spécifique ou de confier ce contrôle à un électricien professionnel.

Voici la démarche pour une mesure d’intensité classique :

1. Coupez l’alimentation générale avant intervention.
2. Branchez le cordon noir sur la borne COM, et le cordon rouge sur la borne A (ampère) adaptée à la plage attendue.
3. Ouvrez le circuit sur lequel effectuer la mesure (exemple : fil d’alimentation d’un appareil).
4. Insérez le multimètre en série dans ce circuit, entre les deux points ouverts.
5. Remettez le courant, et observez la valeur affichée.
6. Si le courant est trop faible pour être lu correctement, diminuez le calibre progressif.

En pratique, une ampoule domestique de 100 watts sous 230 V consomme environ 0,43 ampère. Ce type d’information vous aide à choisir le calibre adéquat pour éviter d’endommager votre multimètre ou de vous exposer à un risque. Un fusible intégré protège généralement votre appareil mais ne remplace pas la vigilance de l’utilisateur.

S’agissant des normes en vigueur, la norme NF C 15-100 impose un contrôle rigoureux du tableau électrique, de la protection des circuits et de la capacité des disjoncteurs, ce qui doit être respecté pour éviter les surcharges ou coupures intempestives. Vous pouvez approfondir le sujet en consultant les guides dédiés au dépannage électrique en maisons.

Liste des bonnes pratiques pour la mesure de courant à domicile

• Utiliser un multimètre avec fusible correctement dimensionné.
• Couper toujours l’alimentation avant toute ouverture de circuit.
• Ne jamais tenter de mesurer un courant supérieur à la capacité annoncée de l’appareil.
• Porter des équipements isolants pour limiter les risques.
• Préférer une pince ampèremétrique lorsque c’est possible, pour un contrôle sans déconnexion.
• Si vous doutez, contactez un électricien certifié pour éviter tout risque.

Détecter les pannes électriques courantes grâce à un multimètre : conseils pour un usage domestique sécurisé

Une fois familiarisé avec l’outil et les mesures fondamentales, le multimètre devient un allié précieux pour localiser des anomalies dans votre installation électrique. Situations fréquentes peuvent inclure des baisses de tension, fusibles défectueux, interrupteurs dysfonctionnels, ou même des prises qui grésillent.

Par exemple, pour identifier un problème lié à une prise électrique défectueuse, le multimètre permet :

• Un contrôle précis de la tension aux bornes de la prise.
• La vérification de continuité entre les fils pour détecter une coupure invisible.
• Le contrôle de résistance dans le cas d’un suspect fusible ou raccord mal serré.

Ces vérifications peuvent éviter une intervention importante et coûteuse. En effet, remplacer un composant défectueux ou refaire un raccordement mal posé fait partie des travaux accessibles au bricoleur averti, à condition de respecter les normes et les règles de sécurité. Cependant, devant un défaut d’isolement ou un disjoncteur qui saute de manière répétée, il est impératif d’appeler un professionnel, car ces situations peuvent avoir des conséquences graves comme un incendie.

Avant toute intervention, assurez-vous que l’alimentation est coupée ou que le multimètre est adapté aux tensions présentes. Pour toute manipulation délicate, notamment dans le tableau électrique ou sur des circuits à haute puissance, ne prenez aucun risque inutile. Vous pouvez approfondir la détection et réparation de faux contacts dans les guides spécialisés.

Peut-on utiliser un multimètre sur une installation sous tension ?

Oui, mais uniquement pour des mesures de tension et courant en respectant rigoureusement les consignes de sécurité et en utilisant le bon calibre. Pour des tests de continuité ou résistance, l’installation doit être hors tension. Toujours privilégier une approche sécurisée.

Comment choisir le calibre adapté pour une mesure ?

Il convient toujours de débuter avec un calibre élevé pour ne pas endommager l’appareil. Ensuite, vous pouvez descendre progressivement vers des calibres plus précis en fonction de la valeur mesurée. Un mauvais calibre peut entraîner des lectures erronées ou la détérioration du multimètre.

Quelles précautions prendre pour éviter d’endommager un multimètre ?

Ne jamais brancher l’appareil en mode ampèremètre sur une source de tension, éviter le contact direct prolongé avec des éléments sous tension non isolés, et vérifier régulièrement l’état du fusible et des piles.

Le multimètre peut-il remplacer l’intervention d’un professionnel ?

Non. Bien que cet appareil facilite le diagnostic, certaines interventions électriques nécessitent des compétences spécifiques et doivent être réalisées par un électricien qualifié, notamment pour des travaux sur le tableau électrique ou des défauts graves.

Comment savoir si mon multimètre fonctionne correctement avant un test ?

Testez votre multimètre sur une source de tension connue (exemple : prise domestique) avant de procéder à d’autres mesures. Un affichage anormal ou une absence de lecture indique un dysfonctionnement qu’il faut corriger.
