En bref :
- Le remplacement d’un fusible par un disjoncteur modernise votre installation électrique en améliorant la sécurité électrique et la facilité de maintenance.
- Les normes électriques actuelles, notamment la NF C 15-100, recommandent fortement l’usage de disjoncteurs modulaires en lieu et place de porte-fusibles en porcelaine, surtout en rénovation ou construction neuve.
- Avant tout remplacement, il est crucial de contrôler la section des câbles et de ne jamais augmenter injustement le calibre de protection électrique, pour éviter risques d’incendie et surchauffe.
- Le processus exige une préparation rigoureuse, des outils adaptés, et une méthodologie précise étape par étape, incluant la vérification de l’absence de courant électrique.
- En cas de doute, ou si votre installation est ancienne, la consultation d’un professionnel qualifié est indispensable pour garantir conformité et sécurité.
Pourquoi il faut remplacer un fusible par un disjoncteur dans votre installation électrique
Les fusibles en porcelaine étaient la norme pendant de nombreuses décennies pour protéger les circuits électriques. Ils fonctionnent en coupant le courant lorsqu’un courant excessif traverse le circuit, fondant ainsi un élément métallique à l’intérieur. Cependant, malgré leur simplicité, ils présentent plusieurs limites aujourd’hui, notamment en termes de confort et de sécurité.
Un disjoncteur, en revanche, offre une protection beaucoup plus précise et réactive aux défauts électriques. Il peut être réarmé facilement après un déclenchement, sans avoir à remplacer un élément. Cette fonction est très appréciée dans le cadre de la maintenance d’une installation électrique domestique où les incidents peuvent être récurrents.

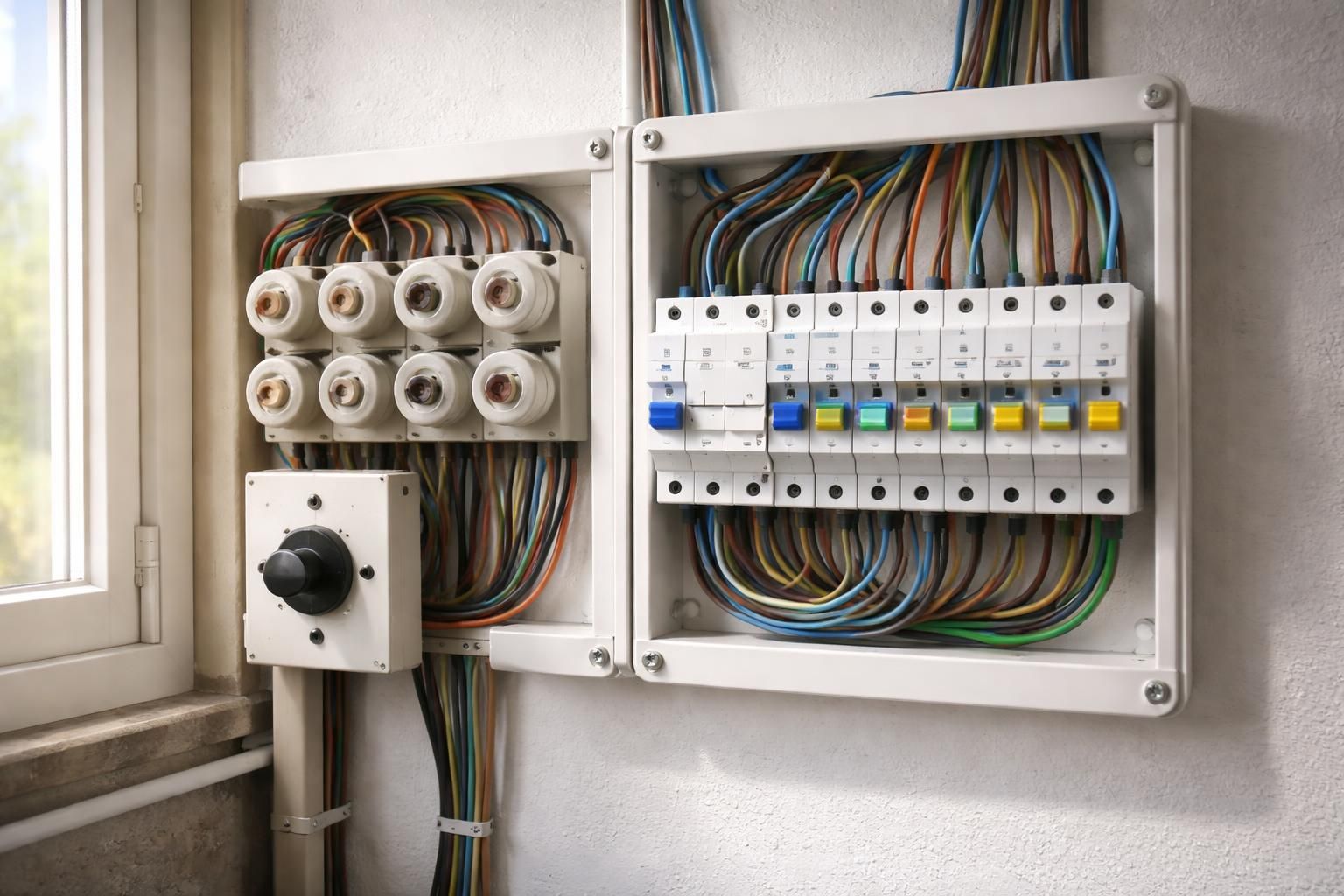

Du point de vue de la norme NF C 15-100, en vigueur en 2026, les disjoncteurs modulaires sont obligatoires sur les installations neuves ou rénovées. Les porte-fusibles en porcelaine sont considérés comme des équipements obsolètes, ne répondant plus aux exigences modernes de sécurité, notamment en matière de protection différentielle et de gestion des surintensités.
Les avantages d’un disjoncteur par rapport à un fusible :
- Sécurité renforcée : Le disjoncteur détecte et coupe instantanément en cas de surcharge ou court-circuit sans dégrader le matériel, contre le fusible qui nécessite d’être remplacé.
- Réarmement facile : Il suffit d’appuyer sur un bouton pour rétablir le circuit, évitant le remplacement fastidieux de fusibles cassés.
- Conformité aux normes : Avec un différentiel 30 mA par rangée, il protège également contre les fuites de courant, sécurisant les personnes.
- Dépannage simple : Identifier un disjoncteur déclenché est plus aisé que de chercher un fusible grillé.
Il est important de souligner que remplacer un fusible par un disjoncteur en changeant l’ampérage, par exemple passer d’un fusible 16A à un disjoncteur 20A, peut être dangereux sans une vérification sérieuse de la section des câbles. Une installation non conforme risque une surchauffe, voire un incendie, ce qui alias la cause fréquente d’alerte dans les circuits anciens.
Les vérifications indispensables avant de remplacer un fusible par un disjoncteur
Avant toute intervention destinée à remplacer un fusible par un disjoncteur, un diagnostic préalable est indispensable pour garantir la sécurité et la conformité de votre installation électrique.
Vérification de la section des câbles
La section des câbles détermine l’intensité maximale que le circuit peut supporter sans surchauffe. Un disjoncteur doit impérativement être choisi en fonction de cette section. Voici les correspondances standards :
| Intensité (A) | Section minimale du câble (mm²) |
|---|---|
| 16A | 1,5 mm² |
| 20A | 2,5 mm² |
| 32A | 6 mm² |
Exemple : si vos câbles sont en 1,5 mm², il est impératif de ne pas installer un disjoncteur au-delà de 16A sous peine de créer un risque électrique majeur. Ce contrôle peut être réalisé en examinant la gaine isolante du câble ou en mesurant la section avec un calibre adapté.
Comprendre la cause des déclenchements récurrents
Si votre fusible fond régulièrement, il convient d’identifier la cause avant de penser au remplacement. Les causes principales sont :
- Surcharge : trop d’appareils ou d’équipements alimentés simultanément sur le même circuit.
- Court-circuit : un défaut dans le câblage ou sur un appareil qui génère un contact entre phase et neutre.
- Vieillissement des composants : oxydation, câbles effilochés ou mal connectés.
Augmenter la valeur du calibre de protection électrique ne remède pas à ces problèmes mais peut masquer un problème grave.
Il est conseillé d’utiliser un outil comme le multimètre pour tester la continuité et la présence de défauts, ou encore d’analyser la tension sur les circuits avec des appareils adaptés. En cas d’incertitude, faites appel à un électricien professionnel pour un diagnostic approfondi.
Respect des normes électriques en vigueur
Depuis 2025, en rénovation et installation neuve, la norme NF C 15-100 impose impérativement :
- Un dispositif différentiel 30 mA par rangée du tableau.
- Des protections par disjoncteurs modulaires calibrés adaptées à la section des conducteurs.
- Le remplacement des anciens porte-fusibles, notamment en porcelaine, dans le cadre d’une mise en conformité.
La présence de fusibles en porcelaine dans un tableau ancien est encore tolérée mais souvent détectée comme anomalie pendant un diagnostic électrique. Il est donc préférable de planifier leur remplacement pour une meilleure sécurité et éviter tout refus lors d’un contrôle du CONSUEL.

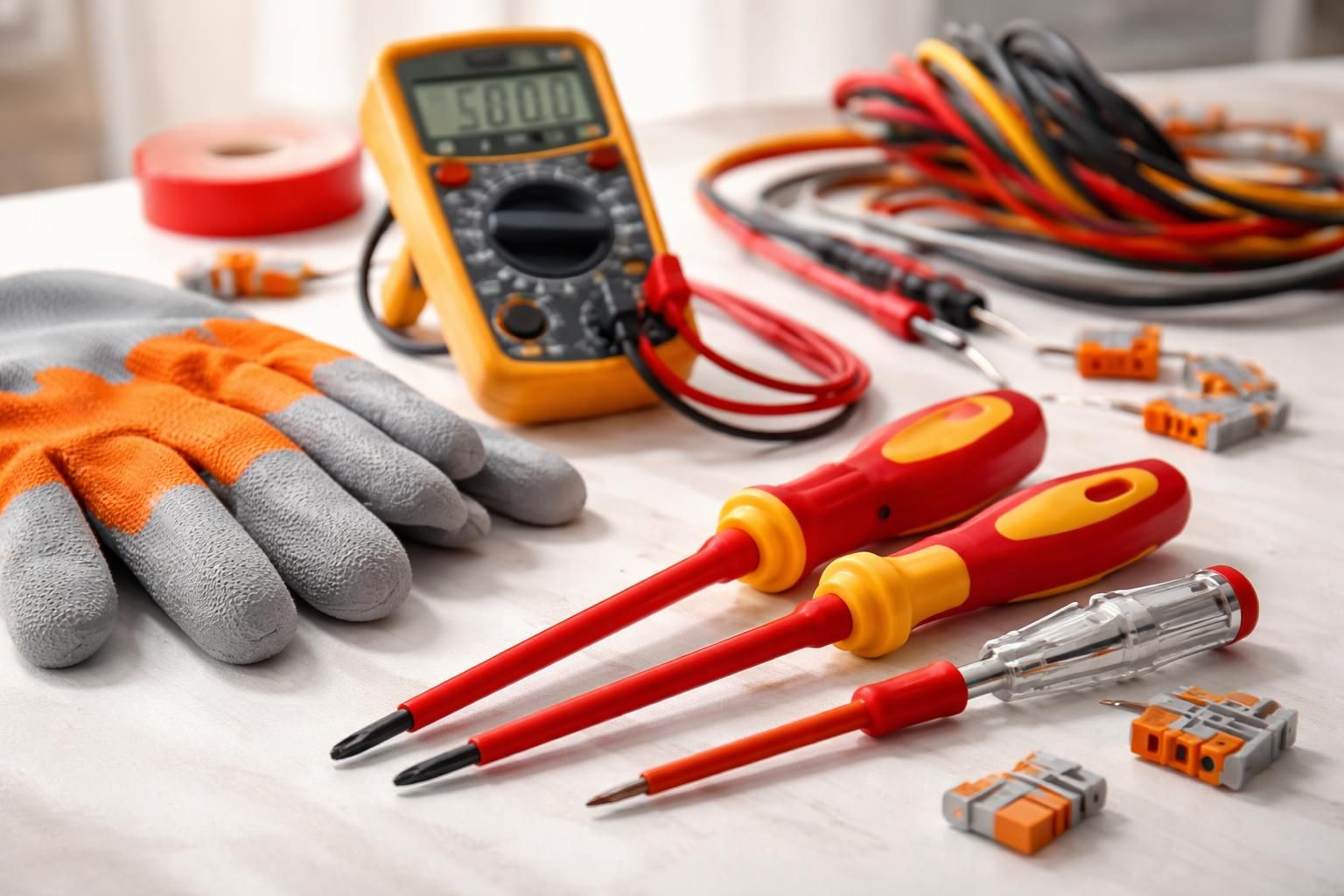

Matériel, outils et préparation nécessaire pour changer un fusible par un disjoncteur
Cette opération technique exige un matériel précis et une préparation minutieuse. Voici les indispensables :
| Matériel / Outil | Fonction | Prix approximatif (€) |
|---|---|---|
| Tournevis isolé | Manipulation des bornes et vis électriques sans risque de court-circuit | 10-20 |
| Multimètre | Vérification de l’absence de tension et tests de continuité | 20-30 |
| Disjoncteur modulaire | Protection du circuit avec réarmement facilité | 15-40 |
| Barrette de pontage | Raccordement entre disjoncteurs pour distribution homogène | 5-10 |
Les étapes préparatoires
Avant de commencer l’intervention :
- Coupez impérativement l’alimentation générale en coupant le disjoncteur principal.
- Vérifiez l’absence de courant avec un multimètre ou un testeur adapté.
- Préparez un espace de travail propre, bien éclairé, et dégagé pour accéder au tableau sans risques.
- Assurez-vous que le disjoncteur choisi correspond parfaitement à la section des câbles et à l’usage du circuit.
- Utilisez des outils certifiés et adaptés pour la manipulation en sécurité.
- Portez des gants isolants lorsque nécessaire pour éviter tout accident.
Conseil essentiel
Manipuler un tableau électrique sans maîtriser les bases peut comporter des risques d’électrocution ou d’incendie. Si vous avez la moindre hésitation, contactez un électricien qualifié pour toute modification. La sécurité électrique doit demeurer la priorité absolue.
Comment remplacer un fusible par un disjoncteur : le guide étape par étape
Le remplacement d’un précieux fusible en porcelaine par un disjoncteur modulaire doit suivre une démarche rigoureuse :
Étape 1 : Couper l’alimentation générale
Actionnez le disjoncteur principal ou l’interrupteur général afin d’interrompre tout flux de courant électrique dans le tableau. Utilisez un testeur pour confirmer l’absence de tension sur les bornes à manipuler.
Étape 2 : Retirer le porte-fusible en porcelaine
Ouvrez le coffret électrique et localisez le fusible concerné. Dévissez ou déclipsez délicatement le porte-fusible. Gardez un repère précis des connexions électriques (phase, neutre) en notant ou photographiant le câblage.

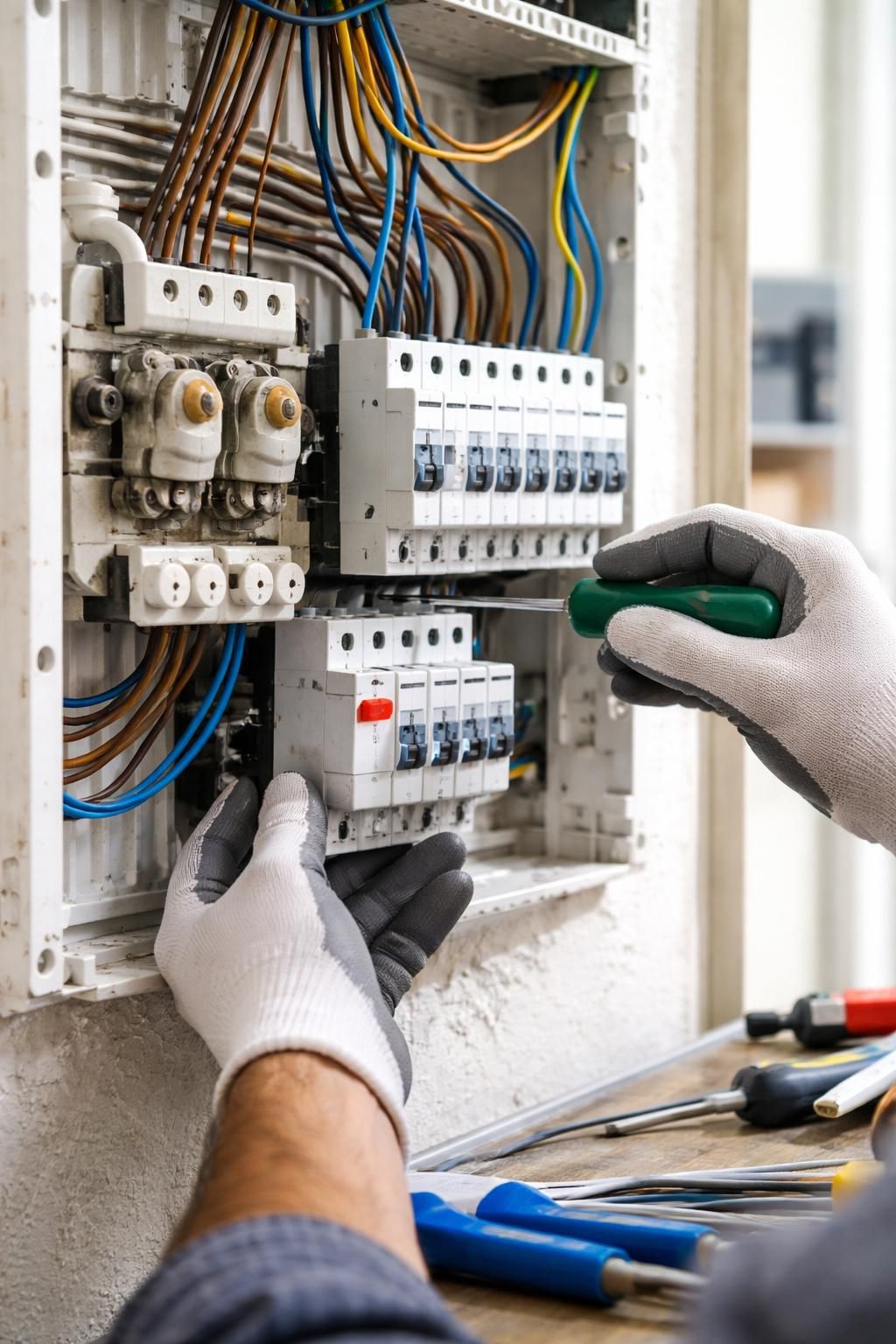

Étape 3 : Installer le disjoncteur sur rail DIN
Si besoin, positionnez un rail DIN adapté à l’intérieur du tableau pour fixer les disjoncteurs modulaires. Clipsé facilement, ce rail permet un agencement moderne conforme à la norme NF C 15-100.

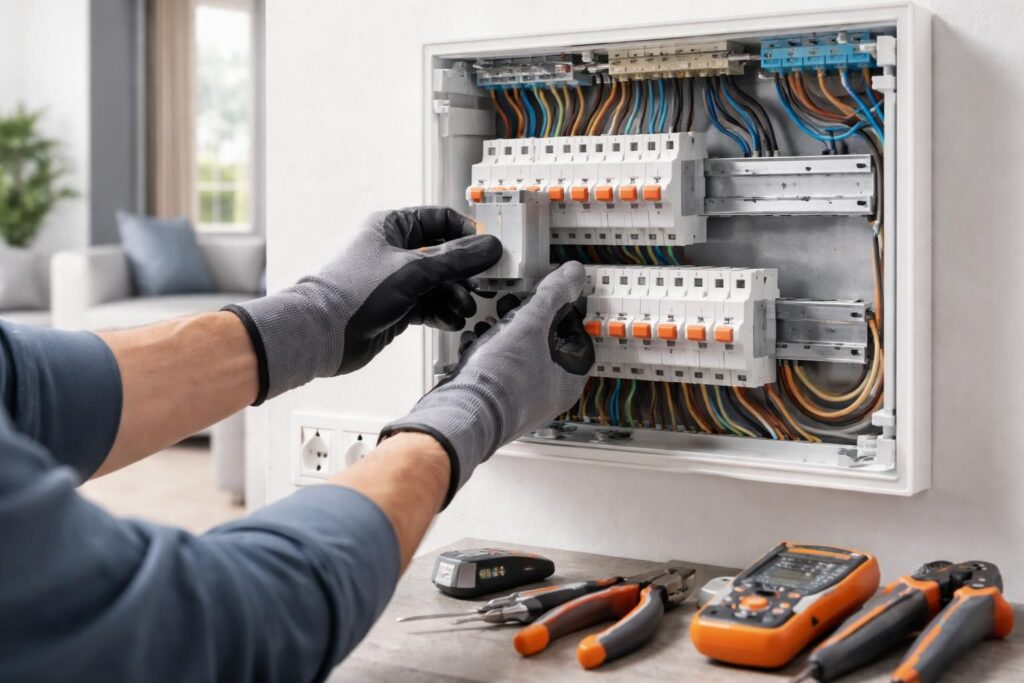

Étape 4 : Raccorder le disjoncteur
Connectez le fil de phase à la borne d’entrée supérieure du disjoncteur et le fil de sortie inférieur vers le circuit protégé. Serrez soigneusement les bornes en respectant le couple recommandé. Veillez à ne pas inverser les connexions.
Étape 5 : Vérification et test de l’installation
- Contrôlez la solidité des connexions et l’absence de fils dénudés.
- Rétablissez l’alimentation générale.
- Effectuez un test fonctionnel en activant le disjoncteur.
- Utilisez un multimètre pour vérifier la tension correcte sur les prises reliant le circuit.
La durée moyenne de ces opérations est d’environ 45 minutes pour une difficulté évaluée comme moyenne. Le coût global varie entre 50 et 100 euros hors main-d’œuvre si vous réalisez les achats de matériel vous-même.
Risques et erreurs à éviter lors du remplacement de fusibles par des disjoncteurs
Mal réalisé, ce remplacement peut engendrer des situations dangereuses. Les erreurs les plus fréquentes sont :
- Surdimensionner un disjoncteur : Installer un disjoncteur 20A sur un câble 1,5 mm² expose à la surchauffe et aux incendies, une faute souvent dommageable dans les installations anciennes.
- Mauvais raccordement : inverser phase et neutre ou serrer insuffisamment les fils peut entraîner des déclenchements intempestifs ou un mauvais fonctionnement.
- Ne pas couper l’alimentation avant intervention : constitue un danger immédiat pour vous et les composants.
Face à ce type de problématiques, il est conseillé de ne pas persister et d’appeler un professionnel. De nombreuses situations sont mieux évaluées par un électricien certifié capable d’anticiper les risques et d’apporter une solution conforme. Cela vous évitera également des complications avec votre assurance en cas de sinistre.
Une autre question souvent posée concerne la limitation des interfaces sur vos installations : il peut être utile de découvrir comment installer un interrupteur double pour optimiser la gestion de vos circuits électriques lors de modernisation, notamment après remplacement des protections électriques.
Maintenance et suivi après remplacement : assurer la pérennité de votre installation électrique
Une fois le remplacement effectué, une surveillance attentive est nécessaire les premières semaines :
- Surveillez les déclenchements fréquents : Cela peut signaler un problème de surcharge ou un défaut non résolu.
- Vérifiez la température du tableau : tout échauffement anormal nécessite une intervention urgente.
- Effectuez des tests de continuité et d’isolation : à réaliser périodiquement pour s’assurer du bon état du circuit.
- Gardez un œil sur l’état des fusibles et disjoncteurs : même modernes, ils doivent être remplacés en cas de défaillance.
Une maintenance régulière garantie la sécurité des occupants et prévient les risques d’incendie liés à des erreurs électriques ou des équipements obsolètes. Pour approfondir ce sujet, consulter régulièrement des ressources fiables comme les conseils pour gérer un fusible grillé peut vous être précieux dans la gestion optimale de votre installation électrique.
Puis-je remplacer moi-même un fusible par un disjoncteur ?
Il est légal de réaliser ce remplacement, mais il est fortement recommandé de respecter les normes en vigueur et d’avoir des compétences électriques solides. En cas de doute, faites appel à un professionnel.
Pourquoi ne pas simplement augmenter l’ampérage lors du remplacement ?
Augmenter l’ampérage sans vérifier la section des câbles peut entraîner une surcharge, une surchauffe et un risque d’incendie. Toujours adapter la protection électrique à la capacité des câbles.
Comment savoir si ma maison est équipée de câbles adaptés pour un disjoncteur 20A ?
La section des câbles est souvent indiquée sur la gaine isolante. Si vous n’êtes pas sûr, un électricien pourra effectuer un diagnostic pour éviter tout risque.
Quel est le coût moyen pour un remplacement professionnel ?
Le prix varie généralement entre 80 € et 150 € par fusible remplacé, incluant fournitures et main-d’œuvre, selon la complexité de l’installation.
Dois-je remplacer tous mes fusibles par des disjoncteurs ?
Il est conseillé, surtout en rénovation, de moderniser l’ensemble du tableau pour garantir conformité et sécurité, plutôt que de remplacer fusible par fusible.
