Comprendre le plan tableau électrique pour une maison neuve : principes et composantes essentiels
Un plan tableau électrique pour une maison neuve constitue la base de toute installation électrique domestique fiable et sécurisée. Il permet d’organiser et de répartir l’énergie électrique dans chaque pièce tout en garantissant la sécurité des occupants. Avant même de débuter un chantier, il est indispensable de maîtriser la composition d’un tableau électrique, son rôle dans l’installation, ainsi que les normes françaises en vigueur, notamment la NF C 15-100.

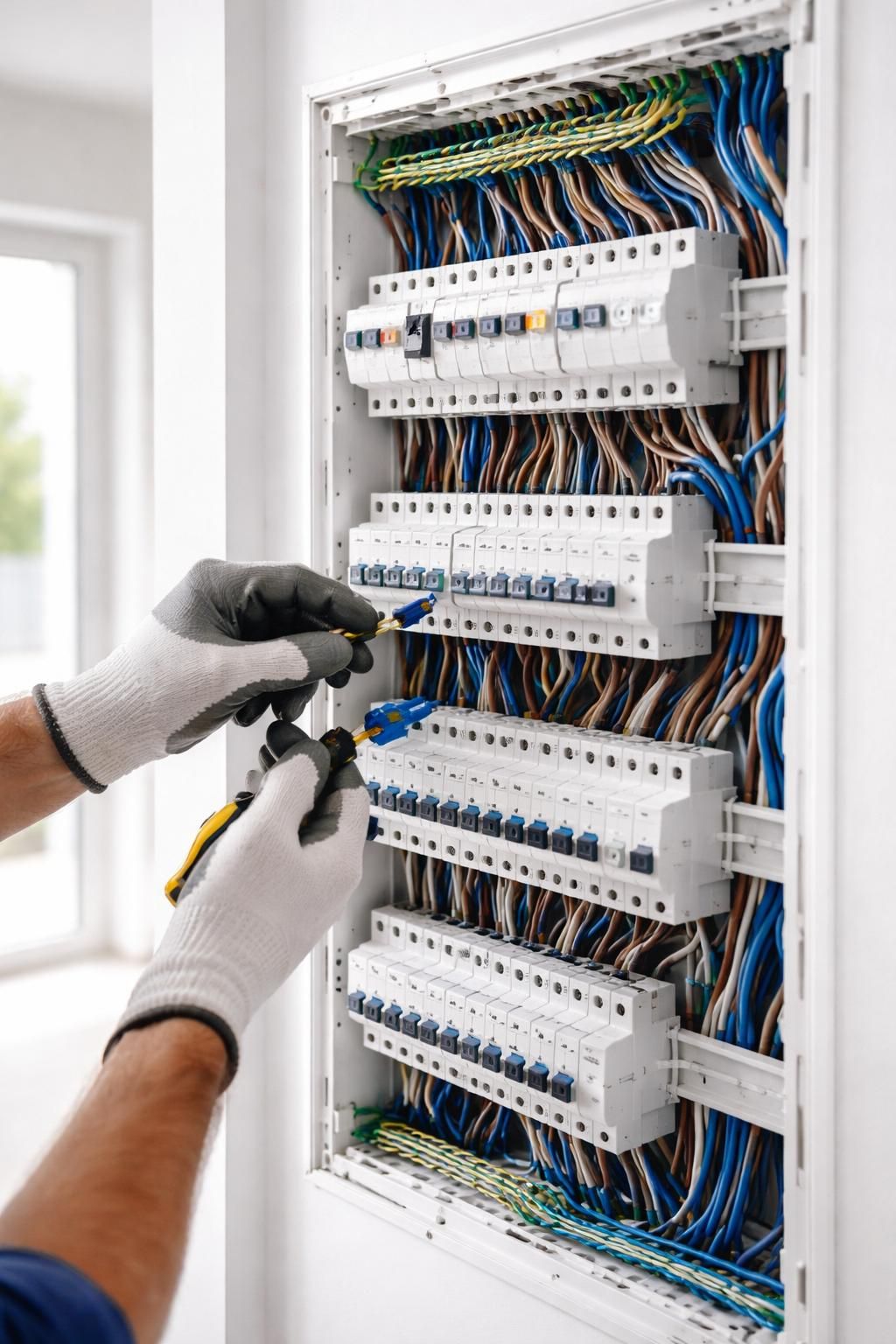

Le tableau électrique, véritable cœur de votre installation, reçoit l’alimentation principale après le disjoncteur de branchement et distribue cette énergie vers les différents circuits protégés individuellement. Chaque circuit comporte un disjoncteur divisionnaire associé à un type précis de charge électrique : éclairage, prises de courant, circuits spécialisés (four, plaques, chauffage électrique, etc.).
La sécurité électrique est assurée par plusieurs dispositifs clés logés dans le tableau :
- Le disjoncteur différentiel 30 mA : Il détecte les fuites de courant vers la terre et coupe automatiquement l’alimentation pour éviter les risques d’électrocution.
- Les disjoncteurs divisionnaires : Protègent chaque circuit des surintensités ou courts-circuits.
- Les parafoudres : Protègent l’installation contre les surtensions causées par la foudre ou des perturbations réseau.
- Les contacteurs et modules domotiques : Pour les installations modernes intégrant gestion énergétique et automatisation.
Cette structure modulaire garantit non seulement la sécurité mais aussi la flexibilité pour toute future évolution. Par exemple, un tableau conçu avec des rangées supplémentaires facilite l’intégration ultérieure de circuits pour domotique ou borne de recharge électrique. Le dimensionnement des éléments doit être rigoureux, en tenant compte de la puissance souscrite (généralement 6 à 12 kVA pour une maison standard) et du type d’appareillages.
Quelques notions de câblage électrique sont également à assimiler, en particulier la distinction entre phase, neutre et terre, ainsi que les sections de câble adaptées (1,5 mm² pour éclairage, 2,5 mm² pour prises standards, et jusqu’à 6 mm² ou plus pour gros électroménager). La conformité au plan assure une répartition équilibrée des charges et évite les risques de surcharge, responsables d’incidents domestiques.
Un plan bien réalisé facilite aussi les interventions futures : chaque circuit est clairement identifié et documenté dans le tableau via un étiquetage précis, évitant ainsi les erreurs et simplifiant la maintenance. En résumé, la compréhension approfondie de la structure, des fonctions et du dimensionnement des composants du tableau électrique constitue la première étape indispensable pour tout projet d’installation électrique de qualité.
Dimensionnement des circuits et choix des composants pour votre plan tableau électrique maison neuve
Le dimensionnement précis des circuits est une étape cruciale lors de la conception du plan tableau électrique. Cela garantit non seulement la sécurité de l’installation, mais également une distribution optimale de la puissance selon les besoins spécifiques des pièces et des équipements. Cette étape repose sur le calcul de la puissance consommée, le choix des sections et calibres adaptés, ainsi que sur les protections adéquates.
Analyse détaillée des besoins électriques par pièce
Chaque pièce dans une maison neuve possède des exigences électriques distinctes, qu’il faut intégrer dans le plan :
- Cuisine : La cuisine est un des espaces qui consomme le plus d’énergie. Elle requiert entre 6 et 8 prises avec des circuits dédiés pour le réfrigérateur, four électrique, micro-ondes, lave-vaisselle et plaques de cuisson. Les protections doivent être calibrées selon la puissance (souvent 20 à 32 A) avec une section de câble allant de 2,5 mm² à 6 mm².
- Chambres : Elles disposent généralement de moins de prises (environ 4 par pièce) et d’éclairages, avec un circuit protégé par un disjoncteur de 16 A et câblé en 2,5 mm².
- Salon : Plus de prises pour répondre aux multiples appareils électroniques (TV, consoles, systèmes audio). On compte souvent 5 à 6 prises sur plusieurs circuits.
- Salle de bains : Les exigences de sécurité sont renforcées. Les prises doivent être protégées par un dispositif différentiel 30 mA, en tenant compte des zones réglementaires définies par la norme.
- Locaux techniques et extérieurs : Ils doivent être équipés de prises étanches avec un indice IP adapté, ainsi que de protections spécifiques renouvelées régulièrement.
Choix des disjoncteurs et sections de câbles
En conformité avec la norme NF C 15-100, la section des câbles et le calibre des disjoncteurs doivent être adaptés à l’usage :
| Type de circuit | Section du câble (mm²) | Calibre disjoncteur (A) | Exemple d’appareil |
|---|---|---|---|
| Éclairage | 1,5 | 10 ou 16 | Luminaires LED, plafonniers |
| Prises de courant | 2,5 | 16 ou 20 | Petits électroménagers |
| Four, plaques de cuisson | 6 | 32 à 40 | Four électrique, plaques induction |
| Lave-linge, lave-vaisselle | 2,5 | 20 | Appareils électroménagers |
| Chauffage électrique | 2,5 à 6 | 20 à 32 | Radiateurs, planchers chauffants |
Le dimensionnement incorrect expose à des risques d’échauffement, d’interruptions intempestives et même d’incendie. Le respect des normes électriques et l’utilisation de matériaux conforme CE sont donc indispensables. Cette étape précise doit être réalisée par un professionnel certifié, même si un particulier peut planifier ses besoins avant consultation.
Comparaison des marques pour les modules et accessoires du tableau électrique
Sur le marché français, plusieurs fabricants se distinguent par leur fiabilité, leur innovation et leur gamme : Legrand, Schneider Electric et Hager. Chacun propose une large gamme de modules adaptés à différentes puissances et fonctionnalités.
- Legrand : Réputé pour sa polyvalence et la qualité de ses appareillages, Legrand offre souvent un bon équilibre entre prix et technologie. Parfait pour les tableaux standards d’une maison neuve.
- Schneider Electric : Axé sur la haute performance et l’intégration domotique, Schneider propose des solutions évolutives adaptées aux maisons connectées intégrant des systèmes avancés de gestion énergétique.
- Hager : Valeur sûre pour la robustesse, avec un positionnement intermédiaire, Hager favorise la simplicité d’installation et des modules modulables permettant une extension progressive.
Les prix des disjoncteurs simples varient généralement de 5 à 15 € l’unité, tandis que les interrupteurs différentiels de qualité tournent autour de 30 à 70 €. Le budget pour un tableau complet bien équipé oscille entre 300 et 600 € pour une maison neuve standard, hors main d’œuvre.
Respecter les normes électriques pour garantir une sécurité électrique optimale
L’application rigoureuse des normes électriques, en particulier la NF C 15-100, est un gage essentiel de sécurité pour votre installation. En 2026, les normes continuent d’évoluer pour intégrer davantage la performance énergétique tout en renforçant les protections contre les risques domestiques. La sécurité électrique ne se limite pas aux seuls dispositifs du tableau, mais s’étend à toute l’installation.
Principales exigences de la norme NF C 15-100 pour une maison neuve
Cette norme impose plusieurs règles incontournables :
- Installation obligatoire d’interrupteurs différentiels 30 mA sur tous les circuits prises et éclairage.
- Au moins deux circuits distincts de prises par pièce, hors salle de bains.
- Section et calibre adaptés pour chaque circuit, avec des câbles de qualité H07V-U.
- Respect des volumes de sécurité dans les salles d’eau, notamment les liaisons équipotentielles renforcées.
- Hauteur réglementaire des prises (30 cm du sol) pour assurer accessibilité et sécurité.
- Intégration de dispositifs de protection contre les surtensions et paratonnerres lorsque le contexte le nécessite.
Les dernières recommandations insistent également sur l’importance d’un schéma électrique documenté et visible, indispensable pour les diagnostics et les interventions à venir. Il est fortement conseillé de consulter les articles spécifiques sur les normes électriques en cuisine pour approfondir les exigences de cette pièce stratégique.
L’importance de faire appel à un électricien qualifié
La réalisation de votre plan tableau électrique maison neuve doit impérativement être suivie ou effectuée par un professionnel certifié, et ceci pour plusieurs raisons majeures :
- Le respect des normes ne se limite pas à la conception mais à leur mise en œuvre sur le terrain.
- Les risques de sécurité, notamment d’électrocution ou d’incendie, impliquent que toute intervention soit rigoureuse et validée par des tests.
- En cas de non-conformité, vous pouvez rencontrer des difficultés lors du contrôle Consuel ou pour la couverture d’assurance en cas de sinistre.
- L’électricien dispose des outils pour réaliser un diagnostic électrique complet et pour proposer des améliorations adaptées.
Même pour des travaux partiels comme la pose ou le remplacement de prises électriques, il reste vivement conseillé d’avoir une bonne connaissance préalable, comme détaillé dans ce guide débutant. Pour une intervention complète, privilégiez systématiquement l’expertise professionnelle.
Utiliser et interpréter un schéma électrique pour réussir votre installation domestique
Le schéma électrique est un outil indispensable pour visualiser, comprendre et exécuter le câblage électrique dans une maison neuve. Il représente graphiquement les circuits, les protections et les appareillages, permettant une exécution méthodique et sans erreur.
Les différents types de schémas électriques
Il existe plusieurs formats adaptés aux différentes étapes :
- Schéma unifilaire : Représente chaque circuit par une ligne unique, indiquant les disjoncteurs, sections de câbles et protections. Idéal pour visualiser rapidement la répartition dans le tableau.
- Schéma multifilaire : Détaille chaque conducteur (phase, neutre, terre) et leurs connexions précises, indispensable pour le câblage précis.
- Schéma architectural : Implantation des points lumineux, prises et interrupteurs sur le plan de la maison, facilitant la planification des emplacements.
Cette combinaison assure cohérence entre planification et réalisation. Un schéma clair réduit considérablement les erreurs, notamment lors de l’intégration de dispositifs domotiques ou de la mise en place d’un plan électrique complet.
Conseils pratiques pour dessiner et utiliser un schéma électrique
Pour concevoir votre plan tableau électrique :
- Analysez les besoins pièce par pièce, en tenant compte de l’utilisation prévue de chaque espace.
- Attribuez les circuits en fonction des usages : éclairage, prises, circuits spécialisés.
- Reportez les protections adaptées (disjoncteurs, différentiel 30 mA) en respectant la norma NF C 15-100.
- Identifiez clairement chaque circuit par un étiquetage sur le schéma et dans le tableau.
- Prévoyez des réserves dans le tableau pour des extensions futures, comme la domotique ou une borne de recharge voiture.
La maîtrise de ces schémas est un atout pour tout propriétaire, facilitant les interventions ultérieures ou la consultation d’un électricien. Pour approfondir ces techniques, les ressources sur la lecture et la composition d’un schéma électrique sont particulièrement recommandées.
Maîtriser la sécurité électrique lors de l’installation et du câblage électrique domestique
La sécurité électrique doit être au centre de toute démarche d’installation ou de modification d’un tableau électrique. Les risques liés aux faux contacts, aux surcharges ou à une mise à la terre défaillante peuvent avoir des conséquences graves, aussi bien pour les personnes que pour les biens. Le respect scrupuleux des règles de sécurité et des bonnes pratiques est donc indispensable.
Les réflexes indispensables pour prévenir les accidents électriques
Quelques règles simples, mais rigoureusement appliquées, permettent de limiter les risques :
- Couper systématiquement le courant au niveau du disjoncteur général avant toute intervention.
- Vérifier l’absence de tension avec un testeur ou multimètre adapté avant de toucher un circuit.
- Utiliser un matériel et des outils isolés spécifiquement conçus pour les travaux électriques.
- Porter des équipements de protection : gants isolants, lunettes, pour éviter tout choc ou projection.
- S’assurer de respecter les volumes de sécurité dans les salles d’eau, et utiliser des prises spécialement conçues conformément à la norme.
En cas de prise électrique qui chauffe, d’odeur de brûlé ou de disjoncteurs qui sautent régulièrement, il est impératif de cesser l’utilisation et de consulter un professionnel. Ces symptômes peuvent indiquer des problèmes graves tels qu’un faux contact, une surcharge électrique ou une usure prématurée des équipements, qui requièrent un diagnostic précis et une intervention rapide.
Éviter les erreurs fréquentes lors du câblage et de la pose des appareillages
De nombreuses anomalies surviennent chez les débutants et sont relevées fréquemment dans les diagnostics. Parmi celles-ci :
- Utiliser une section de câble insuffisante pour un circuit hautement sollicité.
- Ne pas vérifier correctement la continuité de la terre, ce qui nuit à l’efficacité des dispositifs différentiel.
- Omettre de fixer solidement les câbles et accessoires dans leurs boîtes de dérivation.
- Brancher les fils sur des bornes inversées, notamment la phase et le neutre, risquant ainsi de compromettre la sécurité.
Pour limiter ces risques, plusieurs tutoriels et conseils de pose sont recommandés, notamment pour la pose correcte des prises électriques. Une organisation rigoureuse accompagnée d’un contrôle fréquent des connexions contribue à une installation fiable et pérenne.
En résumé, la prudence et la rigueur appliquées dès la conception du plan tableau électrique et lors des travaux de câblage garantissent un environnement domestique sécurisé, limitant les incidents domestiques liés à l’électricité.
