Comprendre le rôle de l’interrupteur différentiel dans une installation électrique
L’interrupteur différentiel est un composant essentiel au sein du tableau électrique domestique. Sa fonction première est d’assurer la sécurité électrique des habitants en détectant les fuites de courant à la terre qui peuvent provoquer des chocs électriques dangereux, voire mortels. Il ne faut pas le confondre avec un disjoncteur, qui lui protège l’installation contre les surcharges et courts-circuits. L’interrupteur différentiel veille exclusivement à la protection des personnes en coupant le circuit dès qu’une différence anormale entre le courant entrant et sortant est détectée.
Selon la norme NF C 15-100, obligatoire en France pour toute installation électrique domestique, un interrupteur différentiel doit être installé en début de chaque rangée du tableau de répartition. Il surveille ainsi en permanence le courant circulant dans les circuits en aval et déclenche l’ouverture de la coupure si un courant de défaut supérieur à 30 mA est constaté. Cette valeur de sensibilité est soigneusement définie car une fuite supérieure à 30 mA peut engendrer des blessures graves, notamment des paralysies respiratoires. Il est donc impératif que cet élément soit présent et bien dimensionné pour garantir une sécurité électrique optimale au sein du habitat.

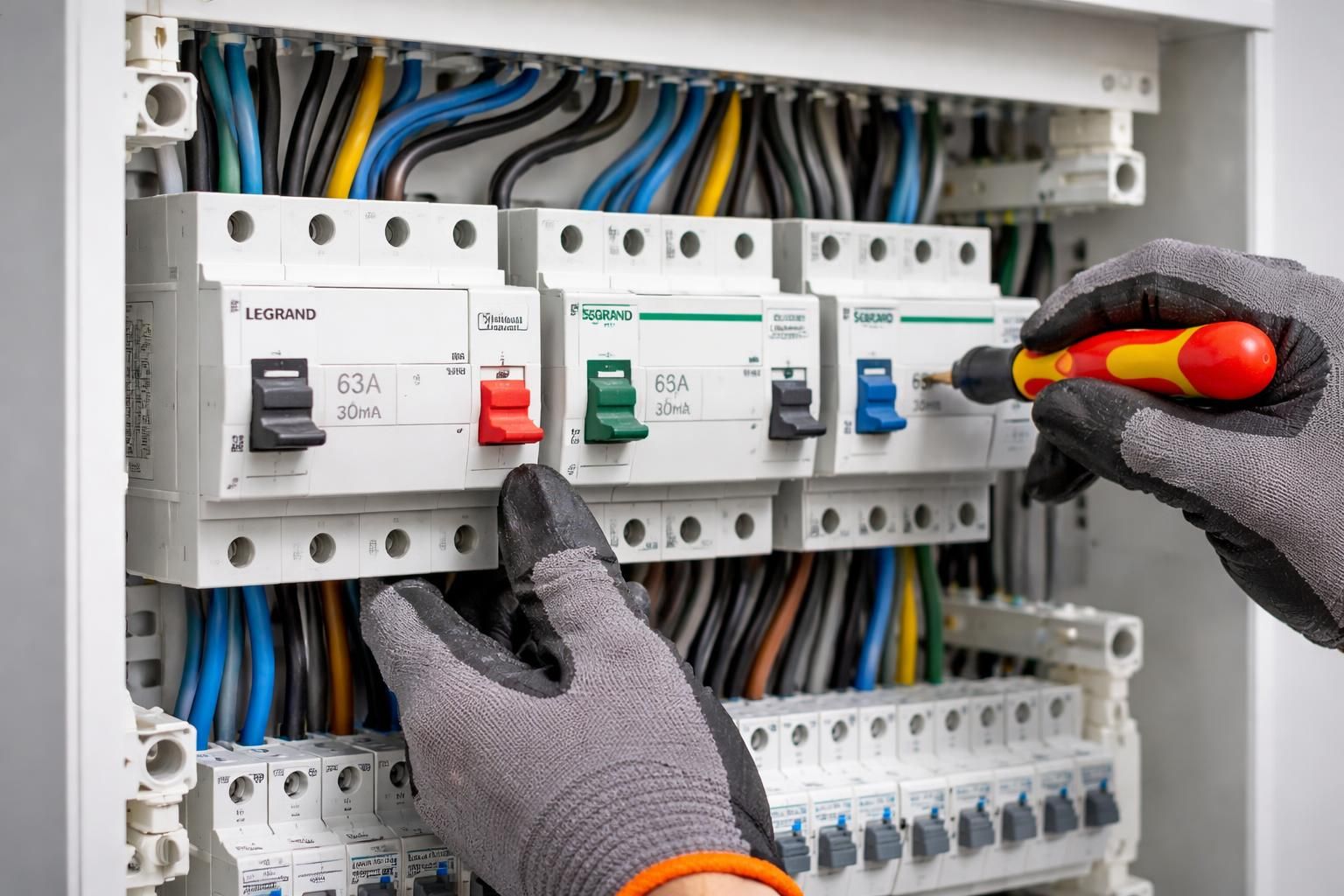

Par ailleurs, l’interrupteur différentiel est un appareillage modulaire s’intégrant directement dans le tableau électrique entre le disjoncteur général en amont et les disjoncteurs divisionnaires en aval. Ce positionnement lui permet de protéger un ensemble de circuits, jusqu’à un maximum de huit, selon la capacité du module. Lorsque l’interrupteur coupe, il met hors tension l’ensemble des circuits protégés pour garantir la sécurité sans délai.
Le choix du type d’interrupteur différentiel est donc crucial pour assurer une protection adaptée au profil et à la configuration de votre installation électrique. En 2026, avec l’évolution des équipements domestiques, il est important de connaître la différence entre les modèles de type A et type AC, notamment pour assurer une bonne compatibilité des appareils et respecter la réglementation en vigueur.
Différences fondamentales entre interrupteur différentiel type A et type AC
Le choix entre un interrupteur différentiel de type A et type AC repose principalement sur leur capacité à détecter différents types de fuites de courant. Le type AC est le modèle standard historiquement installé dans la majorité des logements. Il détecte uniquement les fuites de courant alternatif sinusoïdal classique. Ce type convient bien à des circuits habituels tels que l’éclairage, les prises standards, les volets roulants motorisés, et les circuits alimentant des appareils sans composants électroniques complexes.
En revanche, le différentiel de type A est plus sophistiqué et conçu pour détecter, en plus des fuites en courant alternatif, des fuites en courant continu résiduel pulsé. Cette particularité le rend indispensable pour les circuits alimentant des équipements électroménagers modernes équipés d’électronique de puissance, comme les lave-linges, plaques de cuisson à induction, fours modernes et surtout les bornes de recharge pour véhicules électriques, de plus en plus courantes.

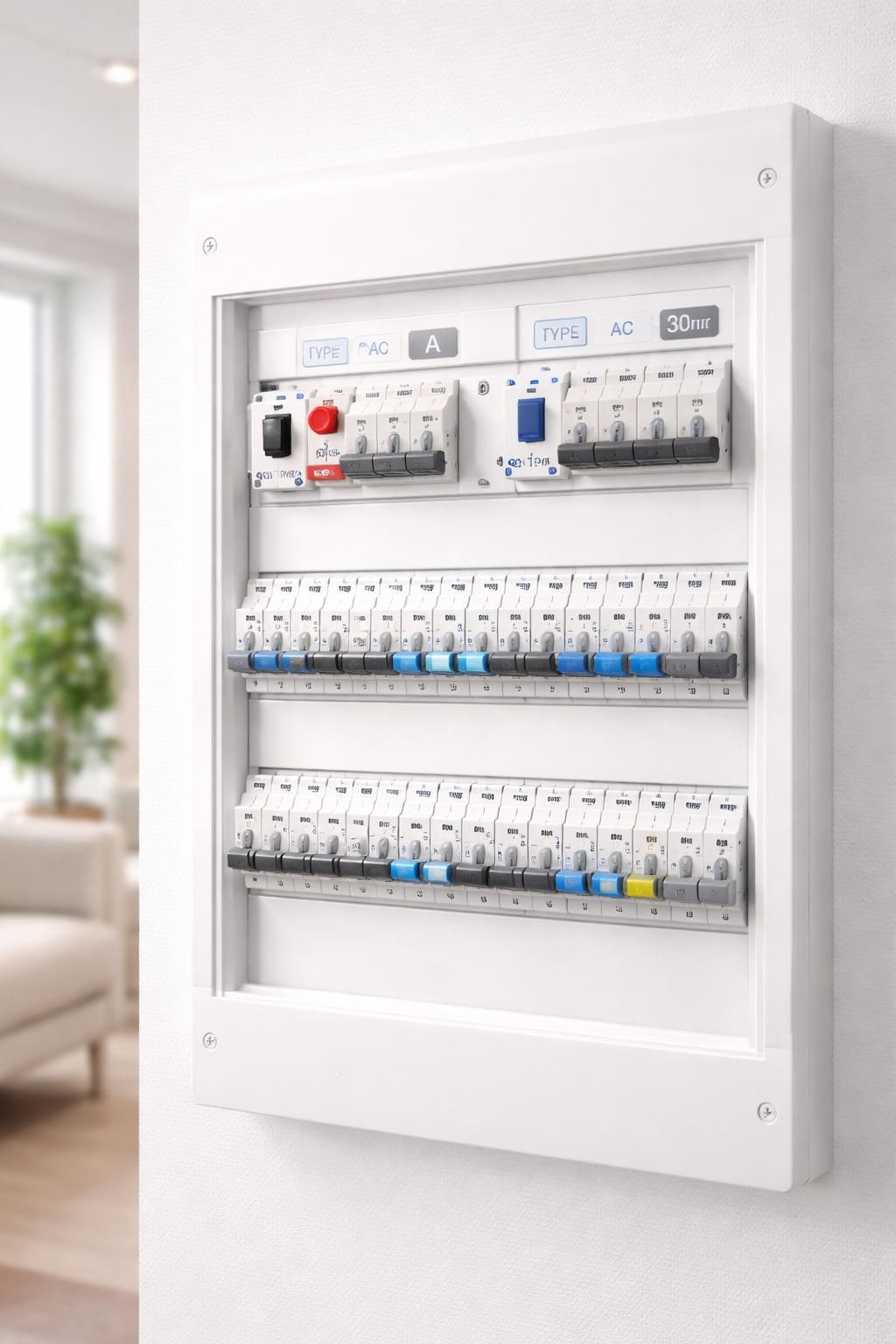

La norme NF C 15-100 actualisée en 2026 impose la mise en place d’interrupteurs différentiels de type A sur ces circuits spécialisés. Cette exigence assure une détection fine et fiable des défauts, améliorant la sécurité des usagers tout en réduisant les risques de déclenchements intempestifs. En pratique, il est recommandé de scinder votre tableau électrique en au moins deux rangées différentielles : une protégée par un type AC pour les circuits généraux et une autre protégée par un type A destinée aux circuits contenant des appareils électroniques avec variateurs, moteurs asynchrones ou charges à courant continu.
Voici un tableau comparatif simplifié des caractéristiques et usages des interrupteurs différentiels type AC et type A :
| Caractéristique | Type AC | Type A |
|---|---|---|
| Type de détection | Fuites en courant alternatif sinusoïdal | Fuites en courant alternatif et en courant continu pulsé |
| Application | Circuits classiques : éclairage, prises, volets roulants | Appareils à composants électroniques : lave-linge, plaque induction, recharge VE |
| Conformité NF C 15-100 | Obligatoire pour circuits standards | Obligatoire pour circuits spécialisés avec électronique |
| Sensibilité | 30 mA maximum | 30 mA maximum |
Le non-respect de ces prescriptions, notamment l’utilisation d’un différentiel de type AC sur une borne de recharge véhicule électrique, peut entraîner des défauts non détectés et donc une importante faille de sécurité. La bonne séparation et le calage des différentielles dépendent aussi d’une évaluation précise des circuits et de leurs caractéristiques électriques. C’est une étape qui nécessite souvent l’intervention d’un électricien qualifié pour assurer une raccordement conforme et sûr.
Dimensionnement et choix du calibre de l’interrupteur différentiel
Au-delà du type de différentiel, le choix du calibre, c’est-à-dire de l’intensité maximale admissible exprimée en ampères, est une étape clé dans le dimensionnement de votre protection électrique. Cette caractéristique doit être cohérente avec la puissance et la distribution des circuits alimentés en aval.
Le calibre de l’interrupteur différentiel doit toujours être supérieur ou égal à celui du disjoncteur d’abonné placé en amont sur l’installation. Typiquement, pour une installation domestique, ce calibre est généralement de 40 A ou 63 A selon la puissance souscrite (9 kVA, 12 kVA, etc.). Par ailleurs, il convient d’additionner les intensités nominales des disjoncteurs divisionnaires protégés par ce différentiel pour vérifier sa concordance.
Dans ce calcul, la norme NF C 15-100 recommande une pondération : les circuits d’éclairage et prises classiques comptent pour la moitié de leur valeur nominale, tandis que les circuits alimentant des appareils gourmands (chauffe-eau, convecteurs, véhicule électrique) valent pour un coefficient plein. Cette méthode permet d’éviter le choix d’un calibre insuffisant qui entraînerait des déclenchements intempestifs ou, à l’inverse, un calibre excessif qui affaiblirait la sécurité.
Voici un exemple de pondération des disjoncteurs divisionnaires pour déterminer le calibre nécessaire :
- 2 A : circuits spécifiques tels que interphone, sonnette, VMC
- 10 A : éclairage avec moins de 8 points lumineux
- 16 A : éclairage avec plus de 8 points, prises standards (5 prises)
- 20 A : circuits prises étendus ou circuits dédiés à certains appareils
- 32 A : circuits pour appareils à forte consommation comme plaque de cuisson
Le choix final se fait souvent entre un interrupteur différentiel 40 A ou 63 A. En cas de doute, il est indispensable de consulter un professionnel qui procédera à l’analyse précise de votre tableau et vous garantira une installation conforme aux exigences normatives et adaptée à votre consommation.
Pour optimiser la sécurité globale de votre installation, veillez également à prévoir un interrupteur différentiel par rangée de votre tableau, conformément aux directives actuelles. Cette organisation facilite la maintenance, améliore la sélectivité des protections et permet d’identifier rapidement une anomalie. Vous pouvez approfondir ces conseils dans ce guide pratique pour organiser votre tableau électrique.
Comparaison des principales marques d’interrupteurs différentiels et conseils pour l’achat
Le marché des interrupteurs différentiels propose plusieurs fabricants réputés pour la qualité et la fiabilité de leurs produits. Parmi ces marques, Legrand, Schneider Electric et Hager occupent une place prépondérante grâce à leur savoir-faire reconnu dans le domaine des appareillages modulaires destinés aux tableaux électriques domestiques et tertiaires.
Legrand est souvent plébiscité pour la simplicité d’installation de ses modules, leur robustesse et leur gamme complète, adaptée à tous les types d’installations. Les interrupteurs différentiels Legrand sont disponibles avec des caractéristiques précises conformes aux normes en vigueur et bénéficient d’une documentation claire pour le choix des modèles. Leur prix moyen oscille généralement autour de 25 à 45 € par module selon le type et le calibre.
Schneider Electric se distingue par une gamme professionnelle avec un bon rapport qualité-prix. Ses interrupteurs sont réputés pour leur endurance et leur capacité à gérer des environnements exigeants. Ils s’intègrent aussi bien dans des installations neuves que dans la mise aux normes d’installations anciennes. Le tarif moyen des modules Schneider se situe souvent entre 30 et 50 €, en fonction des performances.
Hager, quant à lui, offre une grande variété de solutions innovantes avec des technologies avancées comme la fonction test automatique intégrée et des design compacts facilitant l’agencement dans les tableaux de plus petite taille. L’investissement se place dans une fourchette proche des deux autres marques, avec des coûts moyens allant de 28 à 55 € par interrupteur différentiel.
Pour l’achat, il est conseillé d’opter pour des interrupteurs différentiel certifiés et conformes aux normes NF C 15-100. Veillez à choisir le modèle adapté à la nature des circuits à protéger (type A ou AC) et à respecter le calibre calculé. Installer soi-même un interrupteur différentiel nécessite un savoir-faire certain. En cas d’incertitude, contacter un électricien qualifié garantit une pose correcte et sécurisée. La mise aux normes d’un tableau électrique doit être réalisée dans le respect des règles pour éviter tout risque de dysfonctionnement ou de danger majeur.
Le prix global d’une installation complète incluant les interrupteurs différentiel, la fourniture des modules et la prestation d’un professionnel peut varier de 150 € à plus de 500 €, selon la complexité du tableau, la taille de l’habitation et les exigences spécifiques. Il est recommandé de demander plusieurs devis et de vérifier les compétences des installateurs.
Conseils pratiques pour tester et entretenir vos interrupteurs différentiels
Après l’installation, assurer le bon fonctionnement de ses interrupteurs différentiels est une étape essentielle pour pérenniser la protection de votre installation électrique. Une règle simple consiste à procéder à des tests réguliers, faciles à réaliser et indispensables pour garantir une sécurité constante contre les risques d’électrocution.
Chaque interrupteur différentiel dispose d’un bouton de test généralement marqué « T ». En appuyant sur ce bouton, vous simulez une fuite de courant et le différentiel doit impérativement interrompre le circuit. Si le déclenchement ne se produit pas, cela signifie que le différentiel ne joue plus son rôle et qu’un contrôle professionnel est recommandé sans délai.
Il est conseillé d’effectuer ce test au minimum une fois par mois. Cela permet d’éviter que des défauts demeurent méconnus et expose votre famille à un danger potentiel. Outre ce simple contrôle, veillez à surveiller que le différentiel ne se déclenche pas sans raison apparente fréquemment, ce qui pourrait indiquer un problème sur le circuit ou un dysfonctionnement du module. Dans ce cas, il est essentiel de faire appel à un technicien pour diagnostiquer et intervenir.
Enfin, l’entretien global du tableau électrique, notamment la propreté, l’absence d’humidité et l’observation visuelle des modules, participe à la fiabilité des protections. En cas de rénovation ou de modification de votre installation, la remise en conformité du tableau incluant la vérification des interrupteurs différentiels doit être systématique.
Si vous souhaitez approfondir ces bonnes pratiques, vous pouvez consulter des tutoriels vidéos sur l’utilisation et le fonctionnement des interrupteurs différentiels type A, ainsi que des guides pour déceler les causes des déclenchements intempestifs. Une installation bien maintenue est la meilleure garantie d’une sécurité électrique durable.
