Les capteurs GTB jouent un rôle central dans la gestion technique du bâtiment, capturant des informations précises essentiel pour automatiser et optimiser le fonctionnement des installations. Leur diversité technique et fonctionnelle permet de répondre aux besoins variés de la domotique et de l’automatisation bâtiment. Comprendre les différents types de capteurs, leurs principes de fonctionnement et leurs applications concrètes est indispensable pour tout professionnel ou décideur souhaitant déployer un système GTB fiable et efficace.
En bref :
Les capteurs GTB couvrent une large gamme de grandeurs physiques, allant de la température à la luminosité en passant par la pression ou le mouvement. Leur choix repose sur des critères tels que la précision, la robustesse et la compatibilité avec l’architecture GTB.
Les capteurs thermiques et de pression sont incontournables dans les systèmes CVC et processus industriels, tandis que les capteurs optiques et de mouvement enrichissent la détection et le contrôle des bâtiments intelligents.
Les capteurs électroniques, capacitifs ou inductifs, complètent cette palette en proposant des solutions sans contact très prisées dans l’automatisation.
La calibration, la maintenance préventive et la cybersécurité deviennent des éléments critiques pour assurer la fiabilité à long terme et la conformité avec la réglementation, dont le décret BACS et la norme EN ISO 52120.
La mise en œuvre nécessite une approche rigoureuse : de la définition du besoin à la validation en conditions réelles, en passant par le choix du protocole et de l’intégrateur spécialisé si nécessaire.
Analyse approfondie des types de capteurs GTB et leurs principes de fonctionnement
Dans la gestion technique du bâtiment, les capteurs constituent la base de la chaîne d’information. Leur rôle est simple en apparence : transformer une grandeur physique, telle que la température, la pression ou la lumière, en un signal électrique lisible par un système de contrôle. Pourtant, cette simplicité masque une grande variété de technologies adaptées à chaque environnement et usage.
La diversité des types de capteurs repose essentiellement sur le principe physique exploité. Certains instruments mesurent des variations de résistance, d’autres s’appuient sur une conversion capacitive, optique ou magnétique. Pour clarifier cette complexité, les capteurs GTB se classent souvent en plusieurs grandes familles :
- Les capteurs thermiques (RTD, thermocouples, thermistances) s’appuient sur des modifications électriques issues de la température. Le PT100, par exemple, est une sonde RTD reconnue pour sa stabilité sur de longues périodes.
- Les capteurs de pression captent la force exercée par un fluide grâce à des effets piézorésistifs ou capacitifs. Leur choix dépend notamment du milieu mesuré (air, liquide, gaz) et des plages de pression attendues.
- Les capteurs optiques convertissent la lumière incidente en courant ou tension. Photodiodes, capteurs infrarouges et systèmes à fibres optiques sont couramment utilisés en surveillance, détection de présence ou contrôle qualité.
- Les capteurs de mouvement – accéléromètres, gyroscopes, magnétomètres – mesurent les déplacements, rotations et champs magnétiques. Leur intégration dans les bâtiments vise notamment à détecter la présence, les vibrations et la sécurité.
- Les capteurs électroniques, comprenant les modèles capacitifs, inductifs et à effet Hall, fournissent des solutions de détection sans contact utilisées dans la domotique ou l’industrie pour la gestion des équipements et la sécurité.
Chaque type se distingue par une nature de sortie variable (analogique, numérique), une plage de mesure, une sensibilité et une robustesse adaptées aux contraintes spécifiques des bâtiments tertiaires ou industriels. Aussi, l’interopérabilité avec les protocoles GTB comme KNX, BACnet ou Modbus conditionne souvent leur intégration.
Un paramètre essentiel dans le choix est la qualité de la donnée. Les capteurs doivent fournir un signal stable et précis en tenant compte des perturbations environnementales. L’étalonnage et la maintenance préventive s’imposent donc pour maintenir la fiabilité au fil du temps.

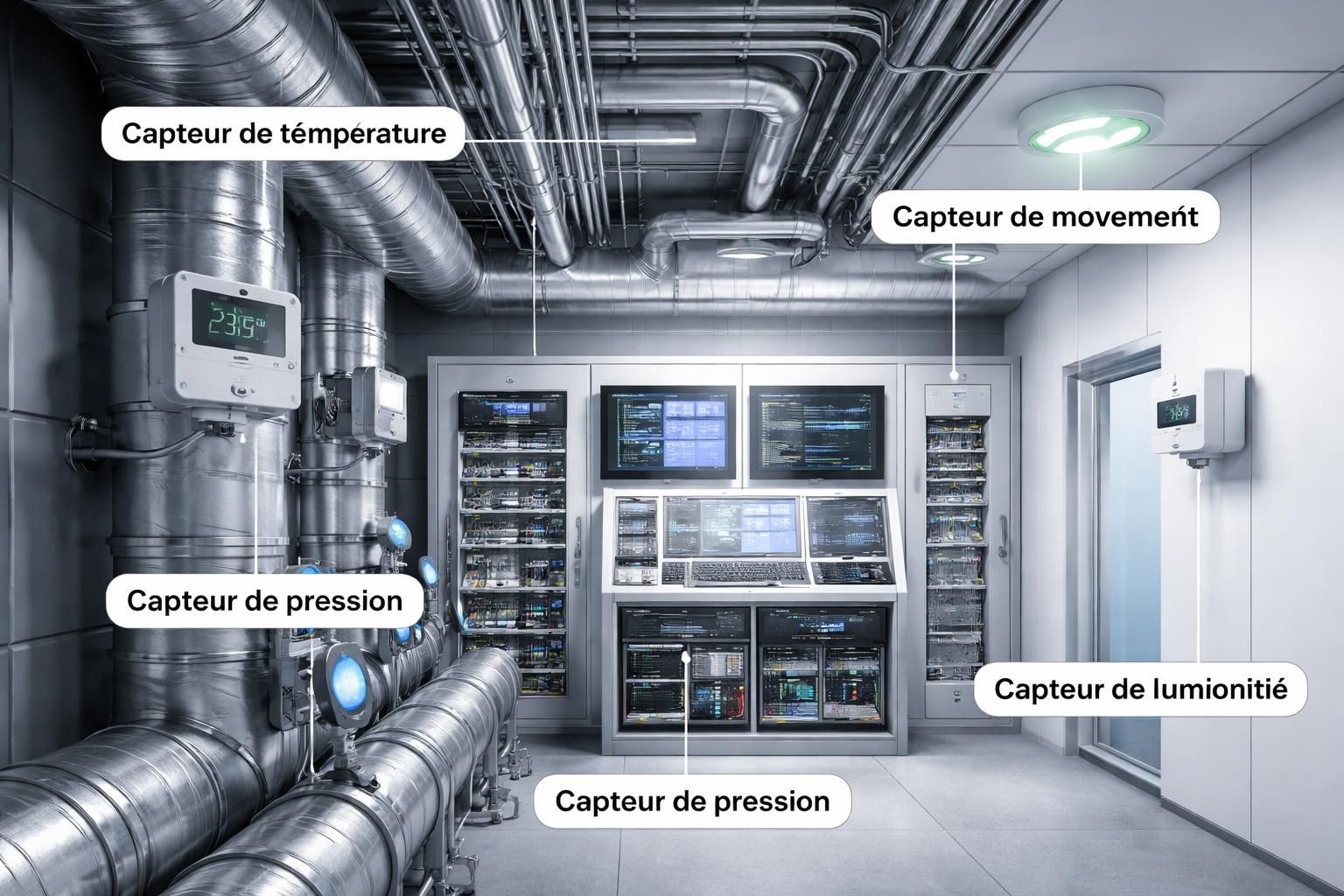

Exemple d’architecture intégrant différents capteurs
Dans un bâtiment tertiaire, un automate programmable interagit avec des capteurs thermiques placés dans les différentes zones pour ajuster la climatisation en fonction des besoins réels. Simultanément, des capteurs de mouvement pilotent l’éclairage automatique pour réduire la consommation. Les capteurs de pression assurent le suivi des réseaux hydrauliques, tandis que les capteurs optiques sécurisent les issues et surveillent les accès. Cette architecture intègre également des capteurs électroniques sur les armoires électriques pour éviter les surcharges.
L’ensemble est supervisé via un logiciel de GTB capable d’exploiter les données collectées pour optimiser le confort, la sécurité et la performance énergétique.
Choisir les capteurs GTB adaptés : critères techniques et contraintes
Le choix des capteurs dans un projet de gestion technique du bâtiment est soumis à une série de critères techniques et environnementaux essentiels. Il ne s’agit pas d’opter pour un produit générique, mais de sélectionner une solution qui garantit une performance durable et une intégration fluide à l’infrastructure.
Voici un panorama des facteurs déterminants :
- Précision et plage de mesure : En fonction des applications (régulation thermique, sécurité, gestion éclairage), la sensibilité du capteur et son exactitude sont des paramètres clés pour éviter des erreurs et dérives.
- Résistance environnementale : Le bâtiment peut exposer les capteurs à des températures extrêmes, à l’humidité, aux vibrations ou à la poussière. Des modèles étanches ou blindés sont alors requis.
- Type de sortie : Analogique, numérique, protocole de communication intégré (Modbus, BACnet, KNX), la compatibilité avec le réseau GTB garantit bonne synchronisation et traitement rapide des données.
- Facilité d’installation et maintenance : Le raccordement, les procédures d’étalonnage sur site et la disponibilité des pièces de rechange influencent le coût total de possession.
- Coûts et budget : Les budgets GTB doivent intégrer le prix du capteur mais aussi celui de sa mise en œuvre et de sa maintenance. Pour un capteur de température, par exemple, les prix varient généralement entre 30 et 150 euros selon les caractéristiques.
Dans les environnements soumis au décret BACS, le respect des normes EN ISO 52120 et la classification en classes A, B, C ou D nécessitent un choix situé entre capteurs simples et capteurs certifiés offrant des garanties documentées.
Pour ne pas sous-estimer l’importance des compétences, faire appel à un intégrateur spécialisé est souvent la meilleure option. Celui-ci assurera le paramétrage, le câblage en bus KNX ou BACnet et la configuration des alertes dans la plateforme de supervision.
Conseils pour maximiser la fiabilité des données
L’intégration de plusieurs capteurs d’un même type, disposés stratégiquement au sein du bâtiment, permet une redondance bénéfique pour détecter les anomalies. L’implémentation d’algorithmes de traitement, souvent supportée par l’IA en 2026, améliore la correction automatique des erreurs et alerte sur d’éventuelles dérives.
Par ailleurs, le respect des recommandations constructeur quant à la maintenance préventive (calibrage régulier, vérifications périodiques) évite les coûts liés aux interventions inopinées et prolonge la durée de vie des équipements.

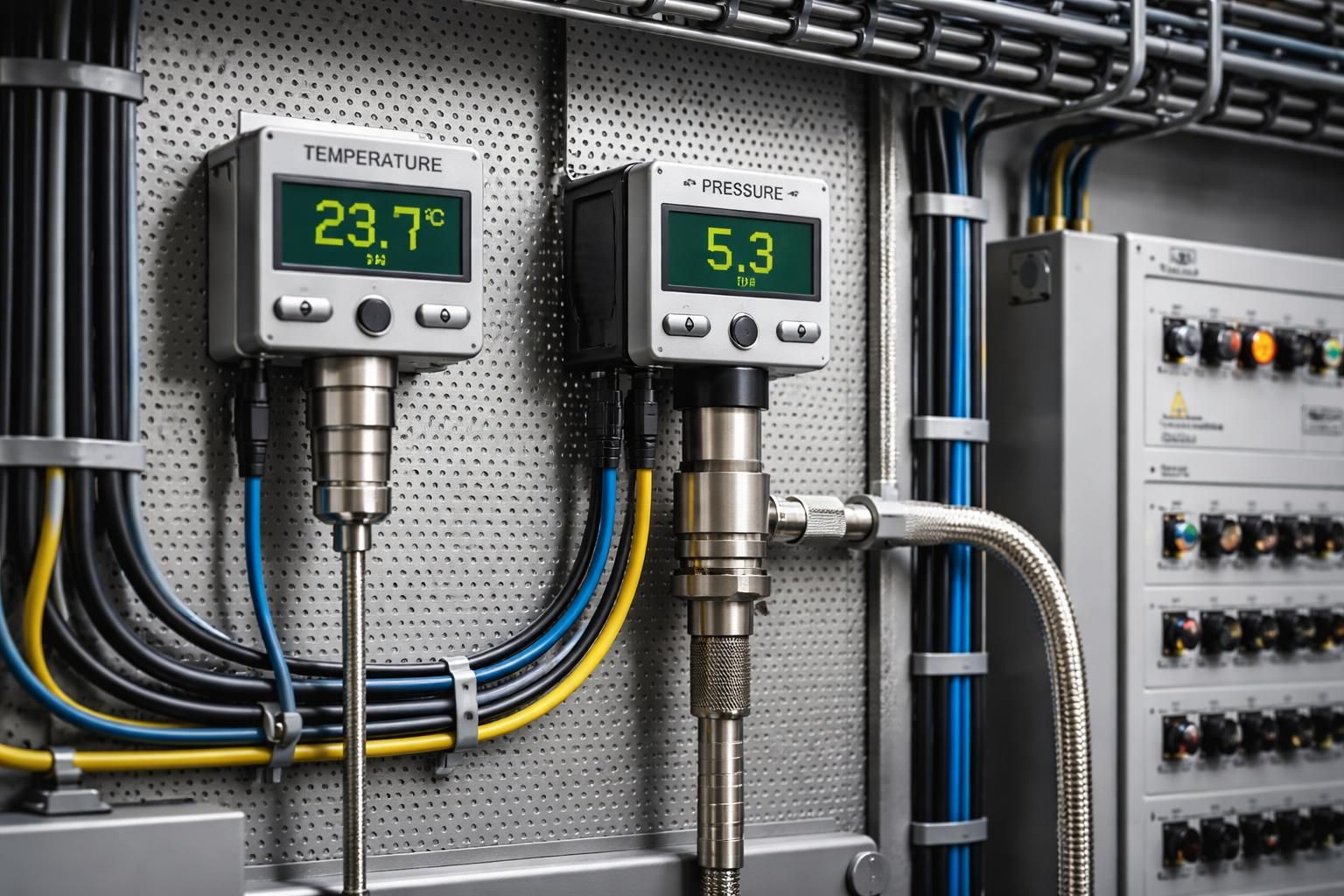

Capteurs thermiques et de pression en GTB : exemples et applications concrètes
Les capteurs de température et de pression figurent parmi les plus couramment utilisés dans les systèmes de gestion technique du bâtiment. Leur rôle est souvent lié à la surveillance et au contrôle des installations CVC (chauffage, ventilation, climatisation), des circuits hydrauliques et des équipements industriels pilotés par la GTB.
Les capteurs RTD, tels que le Pt100, offrent une excellente stabilité sur de larges plages de température et sont idéaux pour la régulation thermique dans les bureaux ou les zones sensibles comme les salles blanches. À l’inverse, les thermocouples sont choisis pour leurs plages étendues et leur résistance aux hautes températures, facilitant la surveillance des chaudières ou des systèmes de production d’énergie.
En matière de pression, les capteurs piézorésistifs ou capacitifs, adaptés à différents fluides, permettent de mesurer et contrôler la pression des réseaux d’eau ou d’air comprimé, contribuant à la sécurité et à l’efficacité énergétique.
Un cas fréquent de mise en œuvre dans l’industrie agroalimentaire illustre bien la complémentarité de ces capteurs : un capteur de température surveille les cuves pour éviter des écarts susceptibles de compromettre la qualité, tandis qu’un capteur de pression garantit l’intégrité des circuits de refroidissement ou de nettoyage.
Ces capteurs se raccordent souvent à des automates programmé via BACnet, Modbus ou KNX, qui déclenchent automatiquement des actions correctives ou des alertes en cas de dérive.
Une attention particulière doit être portée à l’étalonnage, indispensable pour que ces capteurs répondent aux exigences normatives et contribuent efficacement aux stratégies de réduction de la consommation énergétique.
Capteurs optiques, de mouvement et électroniques : intégration avancée en automatisation bâtiment
Les capteurs optiques, notamment photodiodes et capteurs infrarouges, complètent les fonctions de la GTB en offrant une détection sans contact adaptée à la sécurité, au contrôle d’accès et à la gestion de l’éclairage selon la luminosité ambiante. Ces capteurs interviennent aussi dans les systèmes de vidéoprotection et d’alarme.
Les capteurs de mouvement, qui englobent accéléromètres, gyroscopes et magnétomètres, optimisent, eux, la gestion de l’occupation des locaux, la sécurité et la confortabilité. Par exemple, le déclenchement automatique de l’éclairage ou la gestion adaptative de la ventilation s’appuie sur ces capteurs pour maximiser les économies d’énergie et améliorer la réactivité du bâtiment.
Enfin, les capteurs électroniques, comme les modèles capacitifs ou à effet Hall, assurent la détection de proximité ou rotation sans contact, essentielle dans l’automatisation industrielle intégrée aux chaînes GTB. Ces technologies sont appréciées pour leur durabilité et leur immunité aux perturbations électromagnétiques, particulièrement dans les environnements industriels et tertiaires soumis à des dynamiques complexes.
La tendance actuelle associe ces capteurs à des architectures connectées utilisant les protocoles standards et l’intégration IoT, permettant un traitement plus fin des données et une supervision distante avancée.
Pour garantir la cohérence globale, il convient d’appliquer des procédures strictes de calibration et un suivi rigoureux des tolérances de mesure, conditions indispensables pour empêcher les dysfonctionnements et respecter les normes telles que la classe B ou C selon la norme EN ISO 52120.
