La supervision GTB constitue un pilier fondamental pour garantir la performance énergétique, la sécurité et le confort des bâtiments tertiaires et industriels. Un écran synoptique efficace constitue l’interface privilégiée où convergent et se traduisent visuellement de nombreuses données techniques. Il joue un rôle crucial dans l’optimisation du monitoring bâtiment en offrant une visualisation graphique claire, intuitive et pertinente. Il facilite la prise de décision rapide et éclairée par les opérateurs et techniciens de la gestion technique.
Cet article approfondit les méthodes pour améliorer cette interface utilisateur, en intégrant ergonomie, structuration des données et alertes en temps réel pour renforcer l’efficacité des opérations de supervision GTB, tout en respectant les normes actuelles et en maximisant les performances techniques.
Les fondamentaux d’un écran synoptique pour une supervision GTB performante
Un écran synoptique dans le contexte de la supervision GTB n’est pas simplement une représentation graphique, mais un outil opérationnel destiné à afficher l’état global des équipements d’un bâtiment ainsi qu’à faciliter la prise de décision. L’efficacité de ce synoptique repose sur plusieurs critères essentiels :

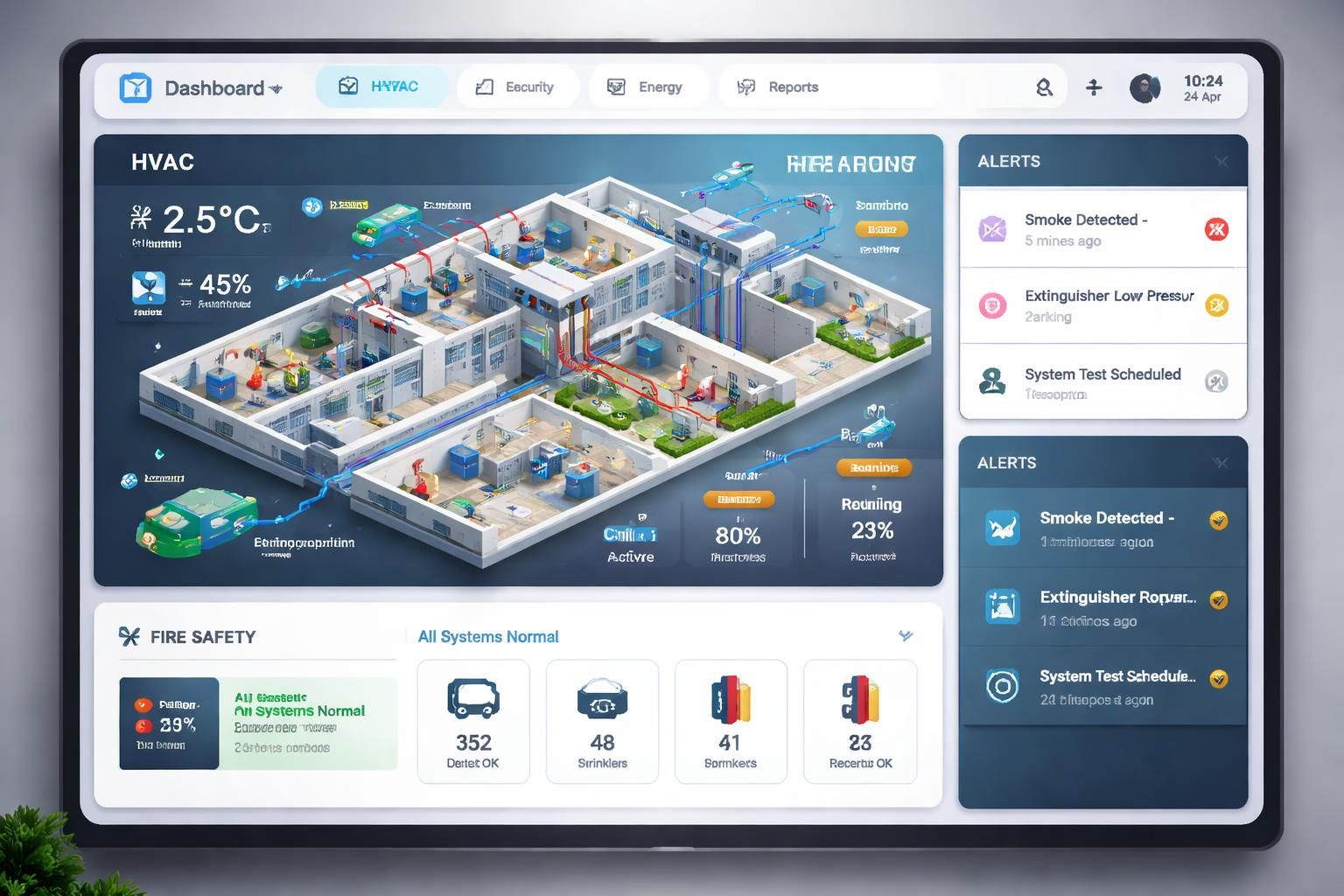

1. Clarté et structuration de l’information
Un bon synoptique organise les informations en un ensemble hiérarchisé et ordonné. Il doit permettre de visualiser d’un seul coup d’œil les états des systèmes comme la climatisation, la ventilation, le chauffage, la sécurité incendie, et la gestion des énergies. Chaque élément est représenté par un pictogramme, une couleur ou un symbole dont la signification est immédiatement compréhensible. Par exemple, les états peuvent être signalés par un code couleur : vert pour le fonctionnement normal, orange pour un état d’alerte, rouge pour une panne ou anomalie critique.
Une interface où trop d’éléments sont affichés sans priorité ou regroupement perturbe la lecture et allonge le temps de réaction. La structuration peut s’appuyer sur des niveaux de zoom ou des onglets thématiques pour séparer les équipements selon leurs fonctions ou leurs zones géographiques dans le bâtiment. Ce découpage logique améliore la ergonomie et le confort visuel des opérateurs.
2. Interaction et navigation intuitive
Pour une utilisation optimale, l’écran doit offrir une navigation fluide permettant d’accéder rapidement aux détails techniques nécessaires. Par exemple, un double-clic ou survol sur un équipement conduit à une fenêtre ou un panneau secondaire détaillant ses paramètres, ses historiques d’alertes et les actions possibles. Ce design favorise une réactivité accrue en cas d’incident, en limitant la recherche fastidieuse des informations.
La personnalisation des tableaux de bord est un plus indéniable. Chaque utilisateur peut adapter ses synoptiques selon ses besoins métiers : maintenance, exploitation énergétique ou sécurité. Cette modularité rend la supervision GTB plus efficace en orientant les flux d’informations vers les interlocuteurs pertinents.
3. Intégration et interopérabilité avec la GTB
La performance de l’écran synoptique dépend aussi de son intégration avec les automates, capteurs et protocoles de la GTB. La compatibilité avec des standards comme BACnet, KNX, Modbus, LON ou DALI, garantit la collecte de données fiables et la possibilité d’actionner les équipements à distance. Par exemple, un synoptique intégré pouvant piloter un automate KNX pour moduler la ventilation en fonction de la qualité d’air mesurée optimise le confort tout en réduisant la consommation énergétique.
Cette interopérabilité est clé dans la mise en œuvre d’une gestion technique alignée avec les exigences des normes européennes telles que le décret BACS et la norme EN ISO 52120. Le synoptique doit s’adapter à des systèmes hybrides et évolutifs en intégrant aisément de nouveaux objets connectés, en garantissant la cohérence des données à afficher.
Comment exploiter les fonctionnalités d’un écran synoptique pour améliorer la surveillance et le pilotage en temps réel
Un écran synoptique efficace est un outil dynamique, non un simple affichage statique. Il doit s’appuyer sur des fonctionnalités avancées pour optimiser la supervision GTB et soutenir le personnel dans ses actions quotidiennes.
1. Alertes en temps réel et gestion des incidents
La capacité du synoptique à diffuser des alertes en temps réel est déterminante pour prévenir les dysfonctionnements majeurs. Ces alertes peuvent être visuelles (clignotement, changement de couleur), sonores ou même exportées vers des notifications mobiles. Par exemple, une alarme déclenchée par un dépassement de température dans une salle de serveur doit être immédiatement visible et accessible sur le synoptique, avec la possibilité de remonter aux causes et aux mesures correctives.
La gestion des incidents s’accompagne souvent d’un historique accessible depuis l’interface, permettant au technicien d’analyser rapidement les tendances, de détecter les défauts récurrents, et de planifier une maintenance préventive. Cette approche facilite un suivi rigoureux conforme aux exigences des classes A, B, C, D de la norme EN ISO 52120, qui encadrent la qualité de la supervision et la gestion des alarmes.
2. Suivi des indicateurs clés et optimisation énergétique
Un synoptique performant met en avant les indicateurs de performance énergétique (consommation électrique, température moyenne, qualité de l’air, débit d’eau). Affichés graphiquement sous forme de jauges ou graphiques, ces informations permettent d’orienter les actions vers l’optimisation des ressources, ce qui est essentiel pour répondre aux objectifs de développement durable ou aux obligations réglementaires. Par exemple, une chute anormale de rendement d’un circuit de chauffage visible sur l’écran incite gratuitement à une vérification rapide.
La capacité à croiser les données à chaud, comme l’occupation des locaux et la météo locale, permet à l’opérateur de moduler les consignes automatiquement. Cette interaction dynamique est facilitée par un écran synoptique adapté et paramétrable, qui devient ainsi un véritable centre de pilotage énergétique.
3. Assistance à la prise de décision grâce à la visualisation graphique
En simplifiant la complexité des données brutes, la visualisation graphique sous forme d’animations ou de cartographies interactives augmente la pertinence des décisions. Un opérateur peut, par exemple, identifier instantanément une défaillance isolée sur un réseau électrique ou un dysfonctionnement du traitement d’air en distinguant les zones impactées grâce à des codes couleur clairement définis.
Cette approche visuelle favorise aussi la sensibilisation des occupants ou du management du bâtiment à la performance technique. Des synoptiques accessibles aux non-experts, via des interfaces web ou tablettes, jouent un rôle pédagogique et incitatif sur les comportements verts et la maintenance proactive.
Choisir les protocoles et composants adaptés pour un écran synoptique efficace en GTB
Pour réussir la mise en œuvre d’un écran synoptique performant, le choix des protocoles de communication et des composants techniques est primordial. Il conditionne l’exactitude et la réactivité des informations visualisées, mais aussi la pérennité et la scalabilité du système de gestion technique.
Comparaison des protocoles principaux en GTB
Les protocoles les plus communément utilisés sont :
- KNX : très répandu dans le tertiaire pour la gestion des équipements liés à l’éclairage, au chauffage, à la ventilation et à la domotique. KNX délivre une excellente interopérabilité, idéal pour des projets modulaires et évolutifs. Cependant, il peut être moins adapté aux installations industrielles lourdes avec un grand volume de données à traiter en temps réel.
- BACnet : protocole international standardisé, adapté aux grands bâtiments et complexes industriels. BACnet optimise la circulation d’informations entre automates et superviseurs sur réseau IP, facilitant la gestion multi-énergies et la supervision centralisée. Il est particulièrement recommandé pour les systèmes multi-fournisseurs.
- Modbus : simple et robuste, Modbus est exploité surtout dans les installations industrielles et d’infrastructures. Il communique efficacement avec les automates programmables, mais présente parfois des limites en termes de sécurité et de complexité réseau sur de larges bâtiments.
- LON : bon compromis entre coût et fonctionnalités, LON est plébiscité pour les réseaux complexes intégrant plusieurs protocoles et possède un bon support pour le pilotage d’équipements HVAC et éclairage.
- DALI : spécialisé dans la gestion de l’éclairage, il permet d’avoir des niveaux de contrôle d’éclairage très fins, y compris la variation d’intensité et la gestion de groupes. Le synoptique peut visualiser ces commandes en temps réel pour une gestion précise.
Le choix dépendra principalement de la typologie des équipements, de la taille et du degré d’automatisation du bâtiment, ainsi que des contraintes budgétaires. Un intégrateur spécialisé doit être sollicité pour garantir le choix adapté à l’architecture GTB et éviter les incompatibilités.
Les composants clés pour un synoptique efficace
Il est indispensable de disposer :
- D’automates programmables capables de gérer les flux de données et de commander les installations, compatibles avec les protocoles choisis.
- De capteurs fiables mesurant les paramètres essentiels (température, humidité, CO2, consommation électrique).
- D’actionneurs robustes pour exécuter les commandes issues du système.
- D’un superviseur disposant d’une interface graphique performante et paramétrable.
- D’écrans synoptiques à haute résolution, de préférence tactiles, facilitant l’interaction.
Le coût global peut varier énormément selon la complexité : pour un bâtiment standard tertiaire, un budget d’environ 10 000 à 50 000 euros est courant pour la solution complète synoptique intégrée. Les coûts augmentent avec la taille, la quantité de points de mesure, et le niveau de personnalisation de l’interface. Il faut aussi prévoir les coûts de licence des logiciels de supervision et de formation.
Les étapes clés pour mettre en œuvre un écran synoptique efficace dans un système de supervision GTB
La réussite d’un projet de synoptique passe par une démarche rigoureuse couvrant la conception, la réalisation et le paramétrage.
1. Analyse des besoins et conception fonctionnelle
Avant tout développement, il est impératif de définir précisément les besoins : quels équipements doivent être supervisés, le niveau d’information nécessaire, les profils utilisateurs, les zones à privilégier. Cette étape permet de déterminer si le synoptique doit être statique, interactif, ou adaptatif, et quels protocoles et technologies doivent être intégrés.
Le cahier des charges doit inclure les exigences techniques (résolution d’écran, temps de rafraîchissement), ainsi que les contraintes réglementaires, notamment la conformité au décret BACS qui impose un suivi précis et régulier des consommations d’énergie.
2. Développement et intégration technique
La conception graphique est une phase délicate : il faut créer des représentations visuelles claires et cohérentes tout en respectant la charte graphique de l’opérateur. Les symboles et couleurs doivent être expliqués et normalisés pour éviter toute confusion. Les données sont ensuite connectées aux équipements via les automates et protocoles sélectionnés.
L’intégration comprend la configuration réseau et la mise en place des historiques, alertes, et interfaces d’accès à distance. Les tests sont réalisés pour valider la robustesse et la réactivité en conditions réelles, notamment la gestion des pics d’alertes simultanées.
3. Paramétrage, formation et maintenance préventive
Une fois opérationnel, le synoptique nécessite un paramétrage fin de ses fonctionnalités comme les seuils d’alerte ou les filtres d’affichage. Les utilisateurs doivent être formés pour exploiter pleinement les capacités de l’interface et comprendre les alertes.
Enfin, une maintenance préventive qui inclut vérifications régulières des automates, mises à jour des logiciels et calibrage des capteurs garantit la pérennité du système. Elle répond aussi aux exigences de la norme EN ISO 52120, qui recommande une supervision évolutive conforme aux attentes énergétiques et sécuritaires des bâtiments modernes.
