Le protocole Modbus est un standard incontournable dans la gestion technique de bâtiment, offrant une interopérabilité efficace entre équipements variés. Né dans les années 70, il continue de s’imposer grâce à sa robustesse et sa simplicité, facilitant l’automatisation et le contrôle des équipements industriels et CVC. Que ce soit par Modbus RTU via RS-485 ou Modbus TCP/IP sur Ethernet, ce protocole assure une communication fiable entre capteurs, actionneurs et automates, favorisant une supervision performante des installations. En 2026, comprendre et maîtriser Modbus demeure essentiel pour concevoir, paramétrer et maintenir des réseaux industriels adaptés aux besoins actuels, conformément aux normes en vigueur.
Les fondations techniques du protocole Modbus : architecture et formats de trame
Le protocole Modbus repose sur un principe simple mais efficace : une communication maître-esclave (ou client-serveur dans sa version TCP/IP). Un dispositif maître initie les échanges, tandis que les esclaves répondent exclusivement aux requêtes. Cette hiérarchisation garantit un contrôle rigoureux du flux d’information, évitant tout conflit réseau.
Historiquement, Modbus s’est d’abord imposé en version RTU, utilisant une communication série via RS-485 ou RS-232. Le RS-485, privilégié pour sa robustesse et son aptitude à connecter jusqu’à 32 esclaves sur près de 1200 mètres, reste la base de nombreuses installations GTB. Chaque message RTU se structure autour d’une trame binaire compacte, comprenant :
- Adresse esclave (1 octet) : identifie le périphérique destinataire.
- Code fonction (1 octet) : indique l’action demandée (lecture, écriture, etc.).
- Données : varient selon la fonction, comme l’adresse des registres et les valeurs.
- CRC (2 octets) : contrôle d’erreur garantissant l’intégrité du message.
Par exemple, pour lire la température à partir du registre 40108 sur l’esclave 17, la trame RTU pourrait s’exprimer en hexadécimal comme suit : 11 03 00 6B 00 01 F5 D6. La robustesse de ce format facilite la détection de communication corrompue et assure une transmission fiable.
Avec le développement des réseaux Ethernet, Modbus s’est adapté en version TCP/IP, encapsulant les trames classiques dans des paquets TCP. Cette évolution permet de tirer parti des infrastructures réseau existantes, accélérant les débits et éliminant les limitations de portée physique des liaisons série. La structure de la trame TCP comprend des champs supplémentaires facilitant la gestion des transactions sur IP, remplaçant le CRC par les mécanismes natifs de TCP pour assurer l’intégrité.
En résumé, connaître en détail les architectures RTU et TCP/IP avec leurs formats spécifiques est la clé pour configurer correctement vos équipements et garantir une communication sans faille. Les périphériques choisis doivent impérativement être compatibles avec le type de communication adopté pour assurer l’homogénéité et la fiabilité du réseau.
Les différentes variantes de Modbus : RTU, ASCII, TCP et leurs cas d’usage dans la GTB
Le protocole Modbus n’est pas un standard monolithique. Ses déclinaisons principales — Modbus RTU, Modbus ASCII, et Modbus TCP/IP — répondent chacune à des exigences spécifiques selon les environnements et les contraintes d’installation.
Modbus RTU reste prédominant en gestion technique de bâtiment, notamment pour des réseaux locaux de taille moyenne à grande. Son encodage binaire optimise la vitesse et l’efficacité de la communication sur bus RS-485. Ce mode est idéal pour des installations industrielles, tertiaires ou pour le contrôle des équipements comme les variateurs, sondes, actionneurs, et automates distribués. On apprécie sa simplicité et sa résistance aux parasites grâce au CRC.
Modbus ASCII, quant à lui, utilise un encodage en texte lisible sur des lignes série. Si plus lent et moins économique en baud rate, il est parfois choisi pour la compatibilité avec des systèmes plus anciens ou lorsqu’une visibilité directe du flux est requise pour le dépannage manuel. Il reste cependant rare dans les installations modernes compte tenu de ses limitations.
Modbus TCP/IP symbolise la modernisation nécessaire de la communication GTB, en s’intégrant directement à l’architecture réseau. La possibilité d’utiliser Ethernet, le Wi-Fi, voire des réseaux IP publics ouvre des perspectives en termes d’accès distant, d’évolution et d’intégration à des systèmes IT/OT. Ce protocole supporte plusieurs connexions simultanées, ce qui permet une supervision centralisée par plusieurs superviseurs ou automates.
Cette flexibilité d’interface en fait un choix privilégié dans les projets de bâtiments intelligents contemporains, où la rapidité d’accès aux données et la modularité sont cruciales. La connexion standard en TCP port 502 est aujourd’hui largement supportée par les fabricants. En revanche, la sécurité IT devient un enjeu majeur, imposant la mise en place de pare-feu, VPN, ou sécurisation via protocols TLS, surtout quand la supervision s’étend au-delà du réseau local.
En 2026, bien choisir entre ces variantes dépend du contexte technique et économique. Par exemple, un bâtiment industriel éloigné avec un réseau RS-485 solide préférera RTU pour son coût et sa simplicité. Un immeuble de bureaux connecté à Internet optera plutôt pour Modbus TCP, garantissant ainsi évolutivité et accès distant tout en répondant aux exigences de cybersécurité.
Conseils pratiques pour le choix du protocole Modbus adapté
Lors de la conception d’une installation GTB, identifiez précisément les besoins en connectivité, la nature des équipements à interconnecter, et les distances associées. Modbus RTU s’impose dans les réseaux industriels et locaux fermés où la robustesse et la continuité de service sont prioritaires. Chaque commutateur réseau, automate ou capteur compatible augmente les possibilités d’extension.
Modbus TCP s’impose quant à lui dès que des réseaux IP préexistants sont disponibles ou souhaités. Il est également intéressant en cas de besoin de collecte de données pour pilotage à distance ou intégration avec des systèmes IoT et solutions domotiques modernes.
La connaissance des protocoles et une bonne spécification permettent donc d’optimiser les investissements, en limitant les coûts inutiles liés à du matériel trop sophistiqué ou à une architecture inadéquate. Il est souvent recommandé de recourir à un intégrateur spécialisé pour valider ces choix et garantir la conformité avec les dernières normes, notamment le décret BACS (Bâtiments à basse consommation) qui structure les exigences de performance énergétique et de commande des bâtiments.

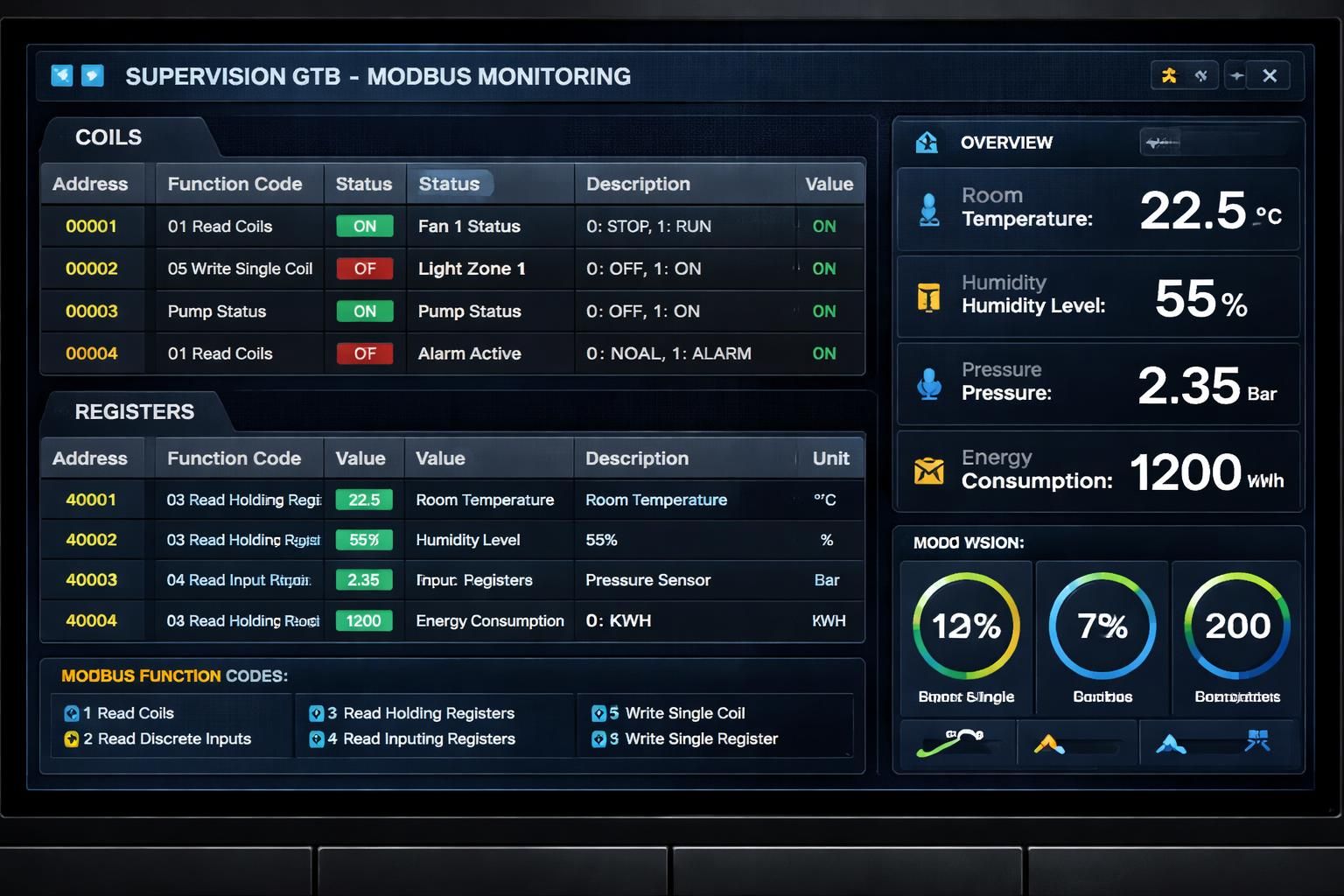

Les codes de fonction et la gestion des données Modbus pour une supervision précise
Pour une gestion technique de bâtiment efficace, la compréhension des codes de fonction Modbus et des types de données associés est indispensable. Le protocole organise les données dans quatre catégories principales :
- Coils (Bobines) : bits accessibles en lecture/écriture, servant à commander des équipements binaires tels que relais, contacteurs ou vannes on/off.
- Discrete Inputs (Entrées discrètes) : bits en lecture seule, permettant de relever l’état de capteurs binaires, boutons poussoirs ou contacts secs.
- Input Registers (Registres d’entrée) : registres de 16 bits à lecture seule pour récupérer des mesures analogiques provenant de capteurs comme la température ou la pression.
- Holding Registers (Registres de maintenance) : registres en lecture/écriture utilisés pour modifier les paramètres de consigne ou les réglages des automates, comme une consigne de température ou un seuil de vitesse de ventilateur.
Chaque action dans le réseau Modbus est codée par une fonction spécifique. Les plus courantes sont :
- 0x01 – Lecture des bobines (Read Coils)
- 0x02 – Lecture des entrées discrètes (Read Discrete Inputs)
- 0x03 – Lecture des registres de maintien (Read Holding Registers)
- 0x04 – Lecture des registres d’entrée (Read Input Registers)
- 0x05 – Écriture d’une bobine unique (Write Single Coil)
- 0x06 – Écriture d’un registre unique (Write Single Register)
- 0x0F – Écriture de plusieurs bobines (Write Multiple Coils)
- 0x10 – Écriture de plusieurs registres (Write Multiple Registers)
Ces codes fonctionnels permettent d’adresser précisément la nature des opérations, garantissant une supervision pointue et un contrôle fiable des équipements, notamment dans les installations où la précision des relevés et la réactivité des commandes conditionnent la performance énergétique et la pérennité des infrastructures.
En pratique, une commande pour enclencher une vanne passe par l’écriture d’une bobine spécifique via la fonction 0x05. La lecture d’une température provient généralement d’un registre d’entrée lu par la fonction 0x04. Une bonne maîtrise de ces mécanismes est cruciale pour concevoir des scénarios d’automatisation fiables et facilement évolutifs.
Au-delà des données, le protocole prévoit aussi des codes d’exception permettant de détecter et diagnostiquer rapidement les erreurs, comme une fonction illégale (0x01) ou une adresse invalide (0x02). Ces mécanismes facilitent le dépannage sur le terrain et la maintenance préventive, contribuant à réduire les temps d’arrêt des systèmes et à améliorer la disponibilité globale.
Étapes clés pour la mise en œuvre efficace d’un réseau Modbus en gestion technique de bâtiment
La réussite d’un projet Modbus en GTB passe par une planification rigoureuse et la maîtrise des étapes fondamentales allant de la conception à la maintenance.
1. Analyse et conception : Évaluez les besoins précis, identifiez les équipements à connecter (capteurs, actionneurs, automates), et choisissez la variante Modbus adaptée (RTU ou TCP/IP). Cette étape comprend aussi l’élaboration d’un schéma réseau répondant aux contraintes de distance et d’environnement.
2. Choix du matériel : Sélectionnez des périphériques compatibles Modbus certifiés. Investissez dans câblages de qualité, connecteurs, terminators pour bus RS485, ou équipements réseau Ethernet. Prévoir des répéteurs RS485 ou passerelles série/ Ethernet si nécessaire.
3. Installation physique : Procédez au câblage conforme aux normes (EN ISO 52120 pour infrastructures GTB). Vérifiez les terminaisons du bus, la polarité des câbles, et la mise à la terre. Pour Modbus TCP, veillez à la sécurité du réseau interne et prévoir segmentation VLAN ou firewall.
4. Paramétrage et programmation : Configurez les adresses des esclaves, les vitesses de transmission, et assignez les registres appropriés. Développez ou adaptez les logiques automates intégrant les codes fonction Modbus. Configurez le superviseur ou SCADA pour la collecte et l’analyse des données.
5. Validation et test : Effectuez des tests fonctionnels sur toutes les liaisons. Utilisez des outils d’analyse de protocole Modbus pour vérifier la qualité des échanges, la bonne réception des données, et identifier les éventuelles erreurs CRC ou codes d’exception.
6. Mise en service et formation : Une fois validé, déployez le système en conditions réelles. Assurez une formation technique adaptée des opérateurs et des équipes de maintenance pour garantir un suivi efficace.
7. Maintenance et évolution : Implémentez un plan de maintenance préventive incluant la surveillance des communications, la vérification périodique des connexions physiques et une mise à jour régulière des firmwares. La cybersécurité devra aussi être réévaluée régulièrement pour protéger les équipements et les données transmises.
Sur le plan budgétaire, les coûts varient largement selon la taille du réseau et le choix des équipements. Le matériel RS-485 reste très accessible, oscillant entre 50 et 200 euros par équipement terminal, tandis que le passage à Modbus TCP nécessite un investissement supplémentaire pour les infrastructures réseaux (commutateurs Ethernet, câbles, firewalls), pouvant faire grimper le budget initial jusqu’à 3000-5000 euros selon la complexité.
Le recours à un intégrateur spécialisé est souvent indispensable au-delà d’un certain niveau de complexité pour assurer la conformité aux normes, la qualité d’installation, et l’optimisation de la communication Modbus dans l’écosystème GTB.
