Le protocole KNX constitue aujourd’hui la référence mondiale en matière de gestion technique du bâtiment (GTB) filaire. Sa capacité d’interopérabilité, sa fiabilité éprouvée et son adaptabilité en font un choix privilégié pour les constructions neuves et les rénovations majeures. En intégrant des équipements variés – éclairage, chauffage, climatisation, sécurité, arrosage – KNX apporte un contrôle précis et une optimisation énergétique significative. La maîtrise de son architecture, des composants et des phases de mise en œuvre vous permettra de tirer pleinement parti de cette technologie. De plus, la conformité aux normes et la vigilance sur la cybersécurité garantissent une installation pérenne et sécurisée, adaptée aux exigences actuelles des bâtiments tertiaires et résidentiels haut de gamme.
Architecture et fonctionnement technique du protocole KNX dans la gestion technique du bâtiment
Le protocole KNX, officiellement reconnu sous la norme ISO/IEC 14543-3, repose sur une architecture distribuée utilisant un bus filaire pour interconnecter tous les éléments d’une installation GTB. Cette approche garantit une communication stable, insensible aux interférences radio, et une alimentation intégrée via un câble à paire torsadée (câble bus KNX).
L’architecture KNX s’articule autour de trois composants majeurs : les capteurs (ou entrées), les actionneurs (ou sorties) et le bus de communication. Les capteurs regroupent une variété d’appareils tels que boutons-poussoirs, détecteurs de présence, sondes de température, et capteurs de luminosité. Ceux-ci détectent les actions ou modifications environnementales et transmettent des messages numériques, appelés télégrammes, à destination des actionneurs via le bus KNX.

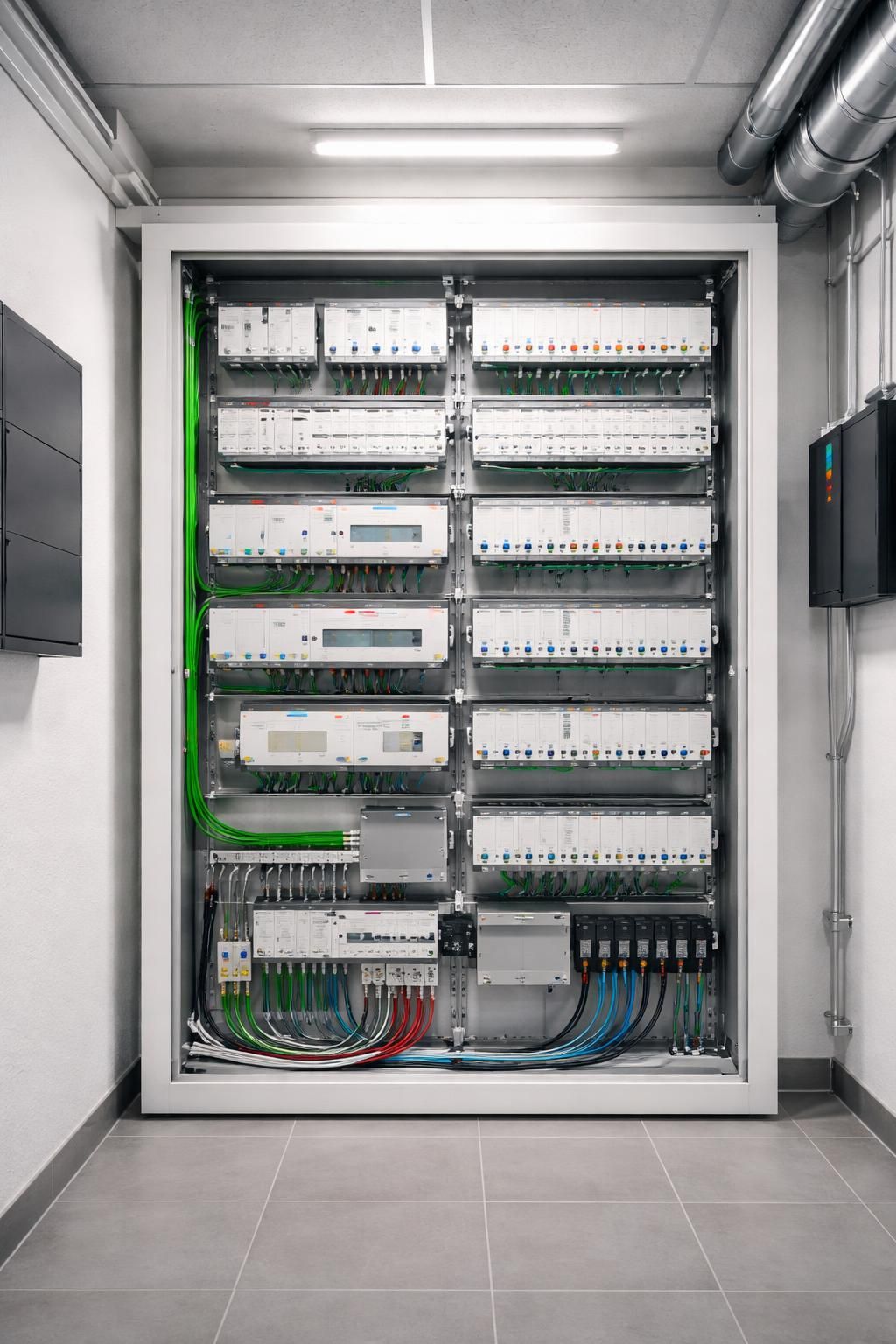

Les actionneurs, souvent montés en baie électrique sur rail DIN, reçoivent ces télégrammes et commandent l’allumage d’éclairages, le positionnement des volets roulants ou la régulation du chauffage ainsi que d’autres systèmes connectés. Chaque actionneur peut contrôler plusieurs circuits indépendants, offrant ainsi une souplesse dans la gestion de zones spécifiques du bâtiment.
Le bus KNX joue un rôle double, à la fois en transportant l’alimentation électrique basse tension (environ 30V continu) et les données de communication. La topologie d’installation du bus est libre : lignes, étoiles ou arbres peuvent être combinés, facilitant l’adaptation aux contraintes architecturales et simplifiant les interventions en rénovation. Cette modularité assure une grande évolutivité et un câblage optimisé.
L’intelligence du système est centralisée dans la programmation réalisée via le logiciel ETS (Engineering Tool Software). Seul un installateur certifié KNX Partner peut configurer les interactions complexes entre capteurs, actionneurs et scénarios. L’implémentation de ces scénarios permet la gestion automatisée de multiples fonctions sous une action unique, par exemple un scénario « départ » qui fermera tous les volets, éteindra les lumières inutiles et mettra le chauffage en mode éco.
Cette structure décentralisée et robuste assure une fiabilité extrême. Contrairement aux systèmes sans fil, le bus KNX ne dépend pas d’une connexion Internet, d’un cloud ou de batteries qui s’épuisent. Cela garantit un fonctionnement stable sur plusieurs décennies sans maintenance invasive.
Comparaison détaillée des protocoles KNX, BACnet, Modbus, LON et DALI pour la gestion technique du bâtiment
Dans le domaine de la gestion technique des bâtiments, plusieurs protocoles de communication cohabitent, chacun ayant ses spécificités adaptées à des cas d’usage précis. KNX se distingue par sa vocation à unifier l’automatisation des fonctions électriques dans une architecture filaire.
KNX est principalement utilisé pour la gestion des équipements basse tension du bâtiment : éclairage, volets roulants, chauffage, sécurité, commandes audio-vidéo. Son atout majeur est l’interopérabilité étendue avec plus de 8 000 produits certifiés issus d’environ 500 fabricants. Ce standard international garantit une intégration complète et pérenne, particulièrement adaptée aux constructions neuves ou rénovations lourdes.
BACnet
Modbus
LON (Local Operating Network)
DALI (Digital Addressable Lighting Interface)
Chaque protocole répond à des besoins propres, et dans une installation GTB efficace, il est souvent nécessaire de recourir à une intégration multi-protocole pour couvrir tous les domaines fonctionnels. KNX s’impose toutefois comme la colonne vertébrale pour l’automatisation électrique et le contrôle des équipements dans les bâtiments modernes en quête d’optimisation énergétique et de confort.
Mise en œuvre technique et paramétrage d’une installation GTB avec protocole KNX
La mise en place d’un système GTB basé sur KNX suit plusieurs phases clés : de la conception à la programmation, suivies des tests et de la maintenance. Chaque étape est indispensable pour garantir une installation fiable, sécurisée et conforme aux attentes en matière d’économies d’énergie et de confort.
Conception et étude préalable : Cette phase débute par une étude approfondie des besoins du bâtiment, incluant les typologies d’équipements à contrôler, les scénarios attendus, les contraintes architecturales et les normes applicables (notamment le décret BACS et la norme EN ISO 52120 pour les classes de performances A à D). L’élaboration d’un cahier des charges précis permet de dimensionner correctement le réseau KNX, le nombre de capteurs et d’actionneurs nécessaires, ainsi que le type de topologie à adopter.
Installation physique : La pose du câblage bus KNX s’effectue en parallèle ou complément du câblage électrique traditionnel, toujours selon les recommandations de la norme NF C 15-100. Le câble bus (vert, à paire torsadée) assure la communication et alimente les dispositifs à basse tension. En rénovation, plusieurs méthodes s’offrent à vous selon la nature des travaux, allant du passage dans les gaines techniques existantes à la combinaison KNX filaire et KNX RF (radio).

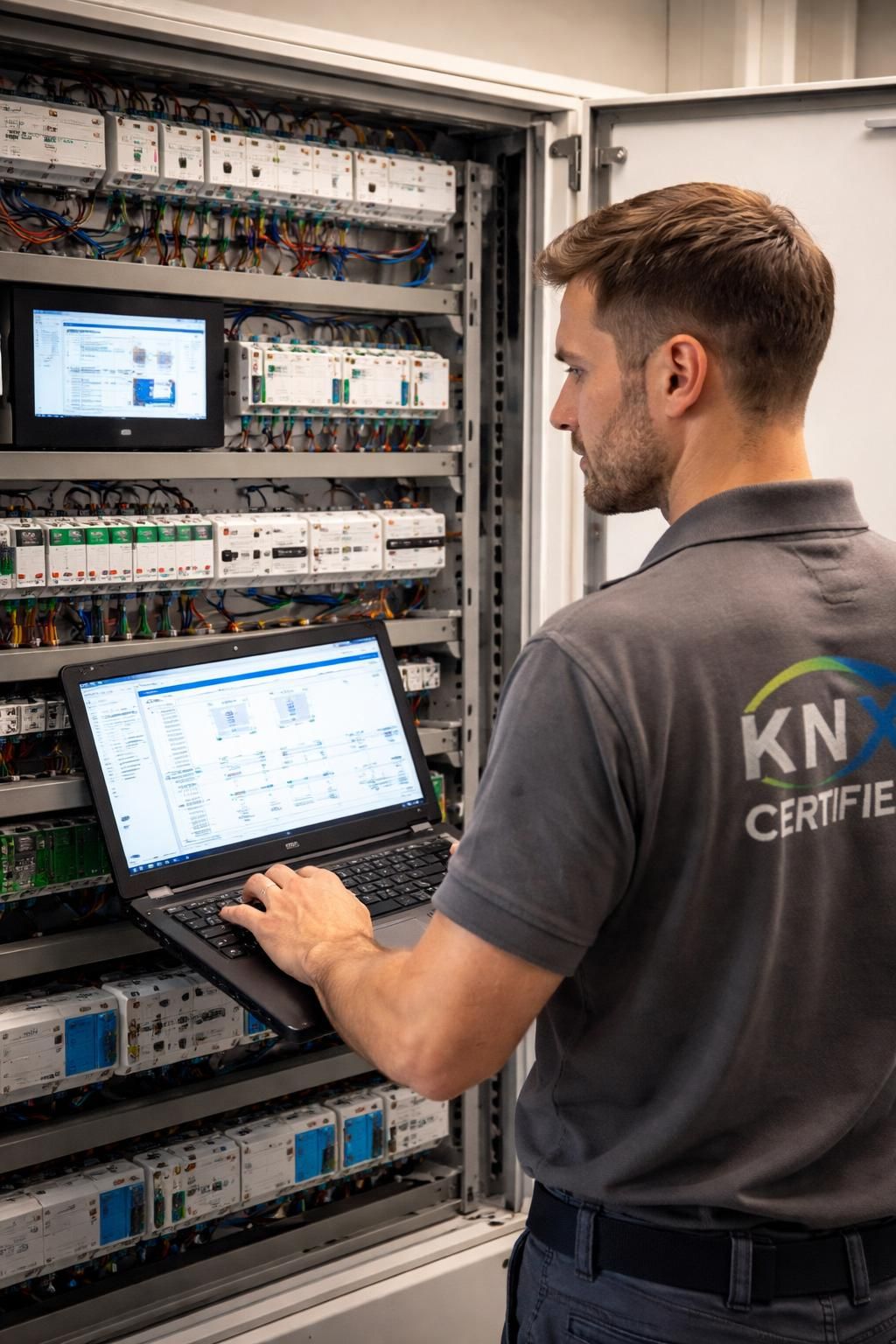

Programmation et paramétrage via ETS : Le logiciel ETS est l’outil dédié à la configuration des installations KNX. Réservé aux installateurs certifiés, il permet la définition précise des scénarios souhaités, de la création des groupes de communication à l’affectation des adresses individuelles sur chaque appareil. La programmation facilite des scénarios complexes et personnalisés, tels que la gestion automatique de la présence, des ambiances lumineuses ou la régulation thermique pièce par pièce.
Tests, mise en service et validation : Après programmation, plusieurs cycles de tests garantissent le bon fonctionnement de l’installation, la robustesse des scénarios et la conformité aux exigences de sécurité et performance. Les intervenants vérifient également la documentation technique et assurent une formation de base à l’utilisateur final pour le pilotage au quotidien via interface tactile, smartphone ou commande vocale.
Maintenance préventive et évolutive : Le protocole KNX permet une reprogrammation à distance ou sur site, essentielle pour l’évolutivité des bâtiments. La maintenance préventive doit inclure la vérification du câblage, la mise à jour des firmwares des équipements et le contrôle des scénarios afin d’éviter toute dérive de fonctionnement ou faille de sécurité.
Le budget d’une installation KNX varie fortement selon la surface, le nombre de points et de scénarios. En règle générale, il faut prévoir un surcoût initial d’environ 15 à 20 % par rapport à une installation traditionnelle, avec un retour sur investissement via des économies d’énergie et un meilleur confort d’usage. Faire appel à un intégrateur spécialisé est vivement recommandé pour sécuriser le projet et bénéficier de toutes les garanties normatives.
Normes, obligations réglementaires et enjeux de cybersécurité liés à la gestion technique KNX
La domotique KNX, intégrée à la gestion technique du bâtiment, doit respecter des normes et réglementations strictes pour assurer la sécurité, la performance énergétique et la pérennité des installations.
Depuis la publication du décret BACS en Europe, l’intégration d’une Gestion Technique des Bâtiments est devenue obligatoire pour les bâtiments tertiaires de plus de 2 000 m². KNX, par sa robustesse et sa polyvalence, s’adapte parfaitement à ce cadre réglementaire. La norme EN ISO 52120 définit les quatre classes A, B, C, D correspondant aux niveaux de performance de GTB, auxquelles peuvent répondre les architectures KNX par la qualité des équipements et la programmation.
Du point de vue de la cybersécurité, le progrès des systèmes connectés présente des risques accrus de vulnérabilités. Le protocole KNX Secure, introduit dans les dernières évolutions standards, chiffre les communications et sécurise l’authentification des équipements, combattant ainsi les intrusions ou accès non autorisés. L’intégrateur doit impérativement réaliser une étude de risque et mettre en place des pare-feux, segmentation réseau et mises à jour régulières des firmwares.
La maintenance est un volet essentiel pour prévenir les défaillances ou attaques. Outre la vérification physique des éléments (câbles, modules), elle comprend la supervision proactive à distance et l’analyse des logs pour détecter toute activité suspecte. L’anticipation des incidents permet d’assurer la continuité opérationnelle des fonctions critiques, notamment la sécurité incendie, le contrôle des accès et la gestion énergétique.
Enfin, dans le choix des équipements, privilégier des fabricants certifiés KNX garantit une conformité aux exigences normatives et une compatibilité avec les fonctions de cybersécurité intégrées dans la solution. Le recours à un intégrateur spécialiste, formé aux bonnes pratiques de cybersécurité et GTB, est donc un gage de qualité et de pérennité de votre projet technique.
Applications pratiques, avantages et intégration du protocole KNX pour optimiser la gestion technique du bâtiment
Le protocole KNX offre une flexibilité exceptionnelle pour piloter un large éventail d’équipements dans le cadre de la gestion technique du bâtiment. Les usages varient du simple contrôle d’éclairage automatisé à la gestion complexe multi-services intégrée.
Dans le domaine de l’éclairage, KNX permet la variation d’intensité, la création de scénarios lumineux personnalisés, ainsi que la gestion automatique fondée sur la détection de présence ou la luminosité naturelle. Cela conduit à des économies d’énergie directes ainsi qu’à une amélioration sensible du confort visuel des occupants.
La commande des volets roulants et stores est optimisée pour éviter les surchauffes estivales avec des fermetures automatiques adaptées à l’ensoleillement et pour la protection thermique. Leur pilotage par pièce offre aussi un contrôle précis pour l’isolation thermique passive.
La régulation thermique, avec contrôle individuel de chaque zone du bâtiment, est une autre application majeure. KNX gère les modes confort, éco, hors-gel et l’activation automatique sur détection de présence ou géolocalisation, réduisant nettement la dépense énergétique liée aux systèmes de chauffage et climatisation.
Pour la sécurité, KNX intègre la gestion d’alarme, la vidéosurveillance, le contrôle d’accès via portier vidéo et la détection automatique de fuites d’eau, fumée ou gaz. Ces fonctions capitalisent sur l’interopérabilité du protocole pour centraliser les alertes et appliquer des scénarios d’urgence intégrés, comme l’allumage automatique de zones éclairées ou la coupure de source en cas d’alerte.
Des systèmes spécifiques tels que l’arrosage automatique, la gestion de la piscine ou le contrôle des portails peuvent également être intégrés, s’appuyant sur des capteurs environnementaux et des programmations personnalisées pour maximiser l’efficacité d’usage et les économies d’eau et d’énergie.

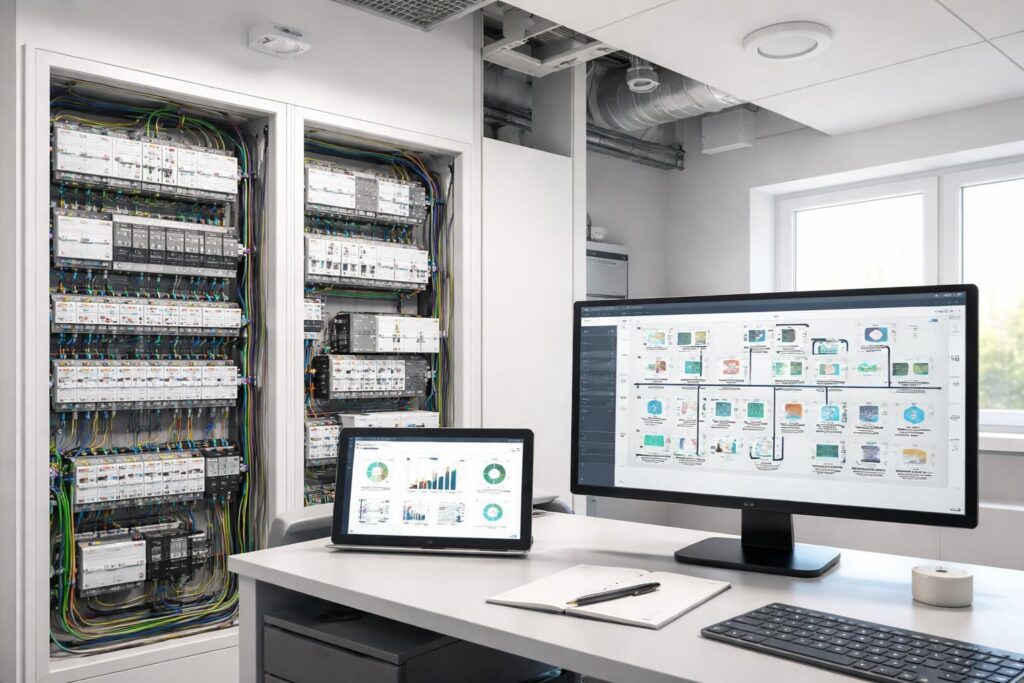

L’intégration KNX sur plateforme superviseur assure un contrôle unifié, accessible par interfaces tactiles dédiées, smartphones ou commandes vocales, simplifiant la gestion et la surveillance en temps réel. Le retour d’expérience dans les villas haut de gamme montre que le protocole KNX optimise à la fois les coûts de fonctionnement, le confort des occupants et la valeur immobilière du bâtiment.
