Comprendre le protocole BACnet est essentiel pour optimiser la gestion technique du bâtiment (GTB) dans un contexte où l’efficacité énergétique, la sécurité et le confort prennent une importance capitale. Ce protocole ouvert, spécifiquement dédié à l’automatisation des bâtiments, se distingue par son interopérabilité et sa capacité à intégrer des systèmes variés tels que les HVAC, le contrôle d’éclairage et le monitoring énergétique. En maîtrisant BACnet, les intégrateurs et gestionnaires améliorent la performance globale des smart buildings tout en respectant les normes et exigences réglementaires actuelles.
Le protocole BACnet : architecture et principes essentiels pour une gestion technique du bâtiment performante
Le protocole BACnet (Building Automation and Control Networks) repose sur une architecture ouverte, conçue pour garantir l’interopérabilité entre les différents systèmes de gestion technique du bâtiment, quels que soient les fabricants des équipements. Conçu dès les années 1980 par l’ASHRAE, ce protocole normalisé (ISO 16484-5) vise à standardiser la communication entre systèmes HVAC, éclairage, gestion d’énergie, sécurité incendie, contrôle d’accès, et plus encore.
Son architecture se base sur un système client-serveur distribué. Chaque appareil peut agir comme client ou serveur grâce à une pile protocolaire normalisée, ce qui facilite les échanges de données en temps réel. BACnet prend en charge différents types de réseaux physiques : le BACnet/IP pour les réseaux Ethernet, qui est devenu la norme pour les infrastructures modernes, ainsi que BACnet MS/TP basé sur RS-485 pour des installations plus classiques. Cette flexibilité dans les couches réseau permet d’adapter le système à la taille du bâtiment et à son infrastructure existante.
Au cœur du protocole, les objets BACnet standardisés représentent les points de données (mesures, commandes, états) qui sont utilisés pour la supervision et le contrôle. Il existe plus de 60 types d’objets définis, tels que les analogiques inputs (températures, pressions), les binary outputs (actionneurs marche/arrêt), ou les schedules (programmations horaires). La normalisation de ces objets facilite la découverte automatique des équipements et la configuration centralisée, réduisant ainsi les risques d’erreur et le coût de mise en œuvre.
En termes de sécurité, BACnet a évolué pour intégrer des mécanismes de chiffrement et d’authentification, répondant ainsi aux exigences croissantes en cybersécurité. Le protocole supporte notamment BACnet Secure Connect (BACnet/SC), qui utilise TLS pour garantir l’intégrité et la confidentialité des échanges, un critère crucial dans les bâtiments sensibles tels que les hôpitaux ou les data centers.
Grâce à son évolutivité, BACnet permet la gestion technique du bâtiment à différentes échelles, des petites installations jusqu’aux campus entiers. Il facilite aussi la supervision centralisée des données énergétiques, un aspect fondamental pour répondre aux exigences du décret BACS et aux normes EN ISO 52120, qui encouragent la mise en place de systèmes intelligents, évolutifs, fiables et sécurisés.
Exemple d’implémentation d’une architecture BACnet distribuée

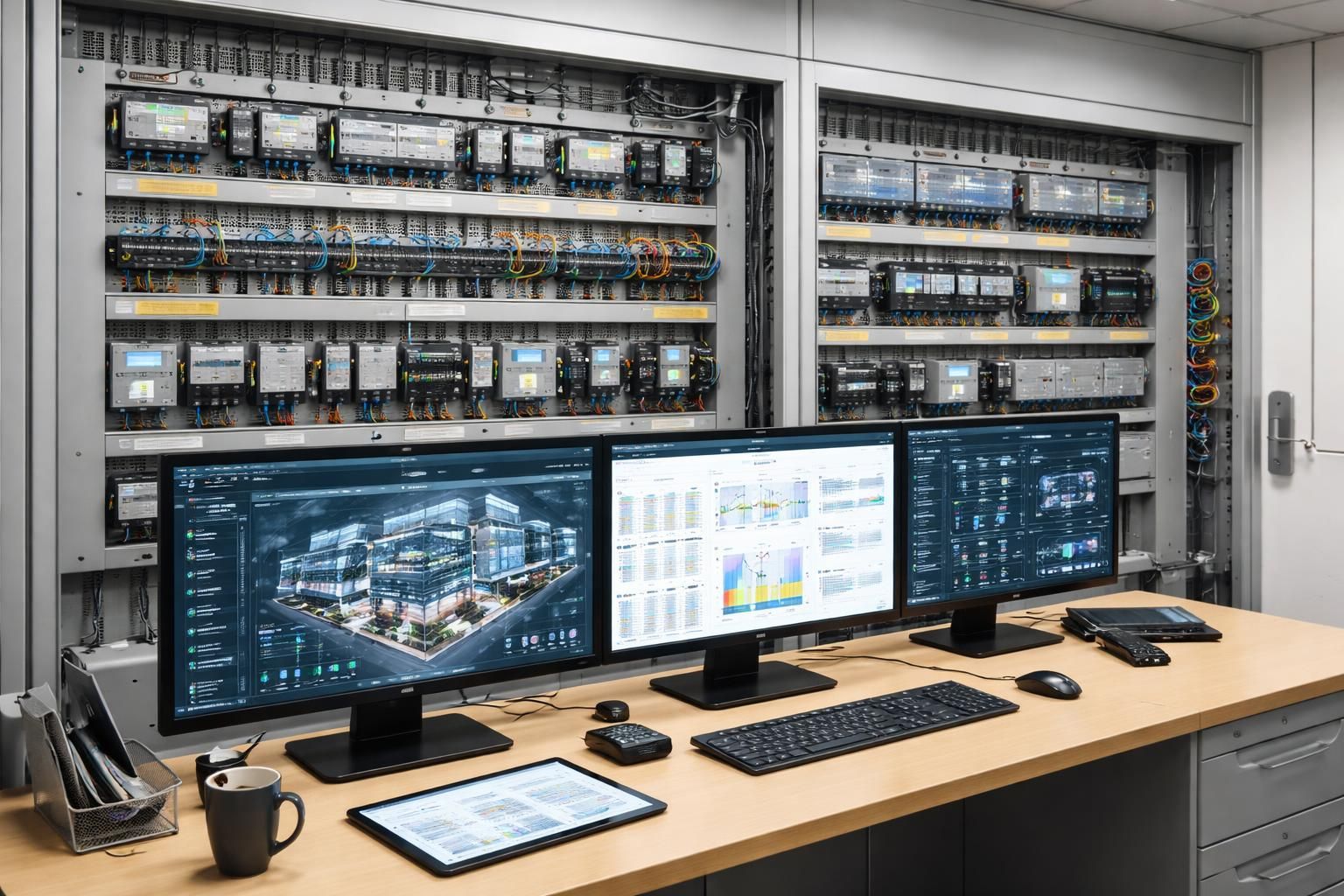

Dans un grand immeuble tertiaire, des automates BACnet sont déployés sur chaque étage pour gérer les systèmes HVAC et le contrôle d’éclairage. Ces automates communiquent via BACnet/IP avec une station de supervision centrale. Les capteurs de température et d’humidité sont automatiquement détectés dans le réseau, facilitant la configuration et la maintenance. Cette architecture modulaire réduit ainsi les coûts d’installation et améliore la fiabilité du système, tout en offrant une grande flexibilité pour l’ajout futur de nouveaux équipements.
Comparaison des protocoles BACnet, KNX, Modbus, LON et DALI : critères de choix pour une gestion technique du bâtiment adaptée
Dans le domaine de la gestion technique du bâtiment, plusieurs protocoles concurrents coexistent. Le choix du protocole dépend des besoins fonctionnels, du budget, de la taille et de la complexité du projet. BACnet se distingue par sa polyvalence et son orientation vers les applications HVAC, tandis que d’autres répondent à des exigences spécifiques :
KNX est un protocole européen très répandu pour le contrôle d’éclairage, stores, et systèmes domotiques résidentiels ou tertiaires. Son architecture bus dédiée le rend robuste pour le contrôle local, mais il montre ses limites pour la gestion centralisée et la supervision énergétique avancée.
Modbus
LON (Local Operating Network)
DALI
BACnet, grâce à ses centaines d’objets standardisés, son support de multiples couches réseau, et sa capacité à fédérer plusieurs systèmes, offre une solution complète adaptée aux bâtiments complexes. Il est particulièrement recommandé pour la supervision intégrée des systèmes HVAC, d’éclairage, et des dispositifs de sécurité. Pour les intégrateurs, sa robustesse et l’existence d’outils logiciels d’ingénierie facilitent la conception et la maintenance.
En synthèse, si votre projet vise une automatisation intégrée, évolutive et conforme aux réglementations telles que le décret BACS, BACnet constitue un choix judicieux. Toutefois, l’intégration de protocoles comme DALI pour l’éclairage ou LoRaWAN pour les capteurs sans fil peut enrichir une architecture BACnet classique.
Déploiement et paramétrage d’un système BACnet : étapes clés et bonnes pratiques
La mise en œuvre d’un système BACnet exige une planification rigoureuse, avec une attention particulière portée à la conception, à l’intégration et à la configuration. Voici les étapes incontournables :
1. Analyse des besoins et conception : Il s’agit de définir précisément les fonctions à automatiser (CVC, éclairage, gestion énergétique, sécurité), les points de mesure nécessaires et les objectifs d’efficacité énergétique et de confort. Cette phase prend en compte les contraintes du bâtiment, son occupation, et les normes applicables (EN ISO 52120, classes BACS A à D).
2. Choix des équipements et protocole : Sélection des automates BACnet, capteurs intelligents, actionneurs compatibles, ainsi que du type de réseau (BACnet/IP recommandé pour la flexibilité). Une attention renforcée doit être portée à la cybersécurité (intégration de BACnet Secure Connect) pour répondre aux risques liés à l’ouverture du système.
3. Installation physique : Pose des automates dans les locaux techniques, câblage des bus RS-485 ou connexion Ethernet, intégration des capteurs et actionneurs. Dans le cas de bâtiments existants, la solution LoRaWAN avec passerelles BACnet peut être envisagée pour réduire les coûts et les perturbations.
4. Configuration logicielle : Paramétrage des objets BACnet, définition des programmes horaires, réglages des alarmes et règles de gestion. Utilisation d’outils experts et plateformes de supervision comme Niagara ou PCVue qui intègrent BACnet nativement pour faciliter cette étape.
5. Tests et mise en service : Validation des communications, vérification des points de contrôle, tests des scénarios d’automatisation et d’alerte, formation des opérateurs techniques.
Tout au long de ces phases, il est souvent indispensable de recourir à un intégrateur spécialisé en GTB maîtrisant BACnet, notamment pour la programmation avancée et la mise en conformité réglementaire. Le recours à un professionnel garantit la pérennité du système, sa fiabilité, ainsi que son optimisation énergétique au quotidien.
Au niveau budget, il faut compter pour une installation standard un coût unitaire moyen d’environ 500 euros pour une antenne ou une passerelle BACnet, tandis que les capteurs compatibles démarrent autour de 100 euros pièce. Le coût global dépendra surtout de la taille du bâtiment et du nombre de points à superviser. L’option radio LoRaWAN intégrée à BACnet peut réduire jusqu’à 30 % le coût d’installation dans les bâtiments occupés grâce à l’absence de travaux de câblage.
Maintenance préventive et cybersécurité dans les systèmes BACnet
Une gestion optimale de la GTB passe aussi par un entretien régulier des installations BACnet. Grâce à la normalisation des objets et à la centralisation des alarmes, la maintenance préventive est facilitée par la détection précoce des pannes ou anomalies à distance.
La cybersécurité occupe une place majeure dans les projets BACnet, notamment avec la généralisation du BACnet Secure Connect. Il faut veiller à actualiser régulièrement les firmwares des équipements, appliquer des politiques robustes d’authentification et segmenter le réseau pour limiter les risques d’intrusion.
Les exploitants doivent également s’appuyer sur des outils d’analyse réseau et de gestion des incidents afin de garantir une disponibilité maximale, surtout dans les bâtiments classés A selon le décret BACS, où le contrôle continu est crucial pour des sites sensibles comme les hôpitaux ou les centres de données.
Intégrer BACnet avec LoRaWAN pour une gestion technique du bâtiment innovante et économique
Le mariage entre le protocole BACnet et la technologie LoRaWAN est aujourd’hui l’une des évolutions majeures de la gestion technique des bâtiments. Cette alliance permet d’intégrer les capteurs radio sans fil dans l’écosystème BACnet, combinant la robustesse de la communication réseau avec la flexibilité du déploiement sans fil.

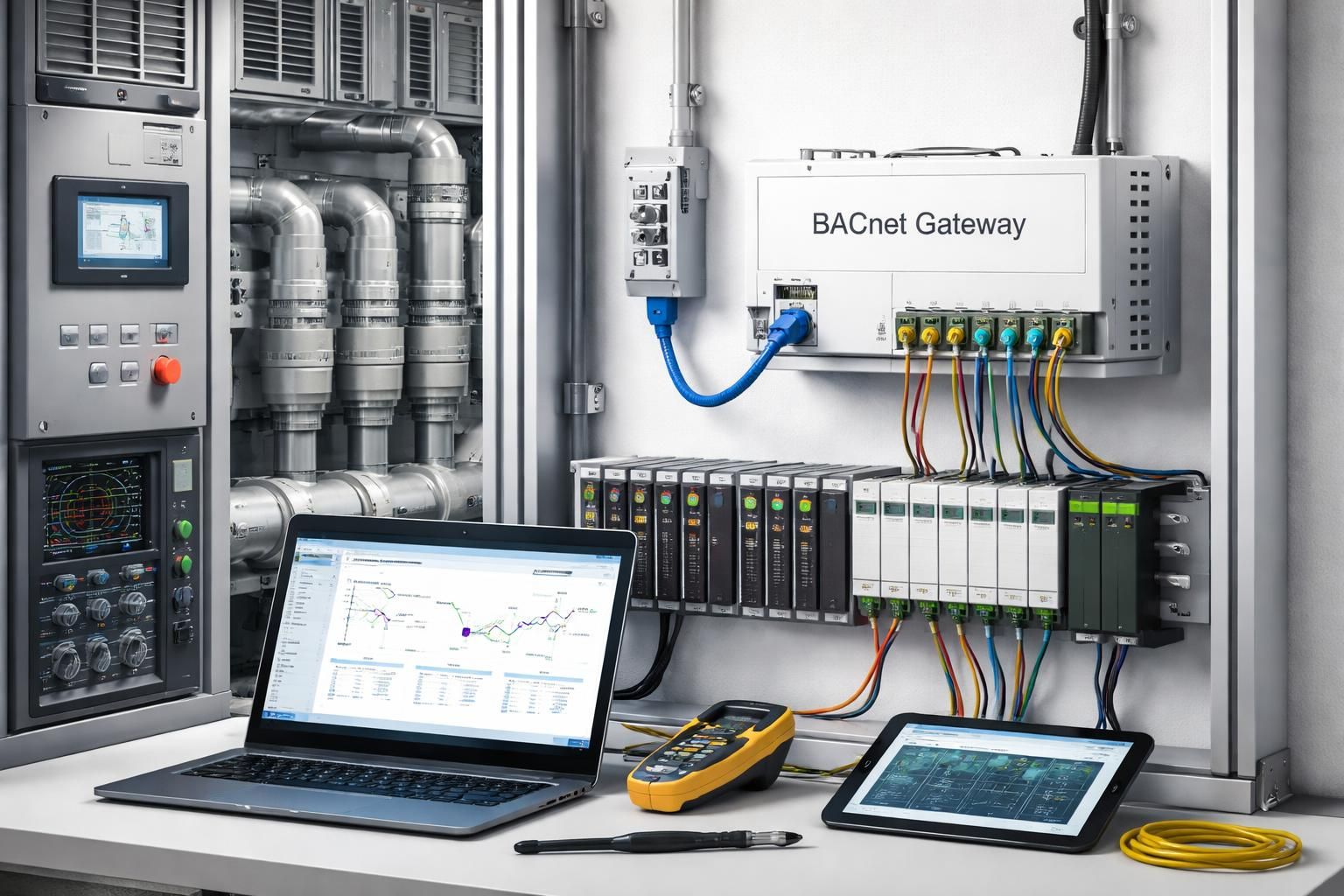

LoRaWAN, conçu pour des communications longue distance et basse consommation, s’avère parfaitement adapté aux bâtiments existants où les travaux de câblage sont prohibitifs. En intégrant une passerelle BACnet-LoRaWAN, les données de capteurs de température, d’occupation, d’humidité, ou encore de consommation énergétique, remontent directement dans le système de supervision BACnet. Cela transforme les réseaux radio en un câblage virtuel, transparent pour les techniciens GTB.
Cette solution évite les interruptions d’activité pendant l’installation, réduit le coût global des projets et facilite la maintenance. Les systèmes existants, pilotés par des automates BACnet, peuvent ainsi bénéficier d’une richesse nouvelle en données, propice à l’optimisation énergétique et au confort. Plusieurs intégrateurs en France utilisent désormais ces passerelles, qui deviennent un standard pour les rénovations Smart Building.
Un exemple concret est celui des capteurs Enless Wireless, qui proposent des passerelles spécialisées traduisant les trames LoRa en objets BACnet standardisés. Ces dispositifs sont compatibles avec les plateformes de supervision majeures et bénéficiant d’une certification ISO 9001, gage de qualité et fiabilité.
Grâce à cette intégration, la gestion technique du bâtiment atteint un nouveau degré de sophistication, offrant une automatisation améliorée, une meilleure analyse des données énergétiques et une conformité renforcée aux exigences réglementaires pour l’efficacité énergétique et la sécurité.
