Optimiser un tableau de bord GTB ne signifie pas simplement améliorer son esthétique ou augmenter le volume de données affichées. Il s’agit fondamentalement de rendre la gestion technique du bâtiment plus intuitive, réactive et efficace en exploitant au mieux les différentes données issues des systèmes automatisés. La clé réside dans la configuration précise des indicateurs de performance, l’intégration fluide des protocoles et la personnalisation du monitoring énergétique pour soutenir une maintenance prédictive et garantir une efficacité énergétique optimale. Chaque décision prise sur le tableau de bord doit refléter non seulement l’état actuel du bâtiment, mais aussi ses tendances et prévisions, afin d’anticiper les besoins opérationnels.
Comprendre les composantes clés d’un tableau de bord GTB performant pour la gestion technique du bâtiment
Un tableau de bord GTB (Gestion Technique du Bâtiment) constitue le centre névralgique de la supervision des automates, capteurs, actionneurs, et autres équipements intégrés au système de contrôle. Son optimisation passe par une compréhension approfondie des composants techniques qui le composent, mais aussi des protocoles permettant la communication entre les équipements.
Avant toute chose, la construction d’un tableau de bord efficient débute par une cartographie précise des flux d’information issus de la GTB. Ces flux proviennent principalement des automates programmables (PLC), des capteurs environnementaux (température, hygrométrie, qualité de l’air) et des actionneurs pilotant les systèmes HVAC, éclairage ou encore la sécurité incendie. La centralisation de ces données nécessite un superviseur adapté capable d’interpréter plusieurs protocoles standards comme KNX, BACnet, Modbus, LON ou DALI.
Par exemple, KNX est souvent privilégié dans les bâtiments tertiaires pour sa modularité et son interopérabilité, tandis que BACnet est un standard incontournable dans les grandes infrastructures industrielles pour son architecture décentralisée et son support réseau avancé. L’intégration des différents protocoles sur une même interface graphique est un défi technique nécessitant des outils de middleware et des passerelles spécifiques.

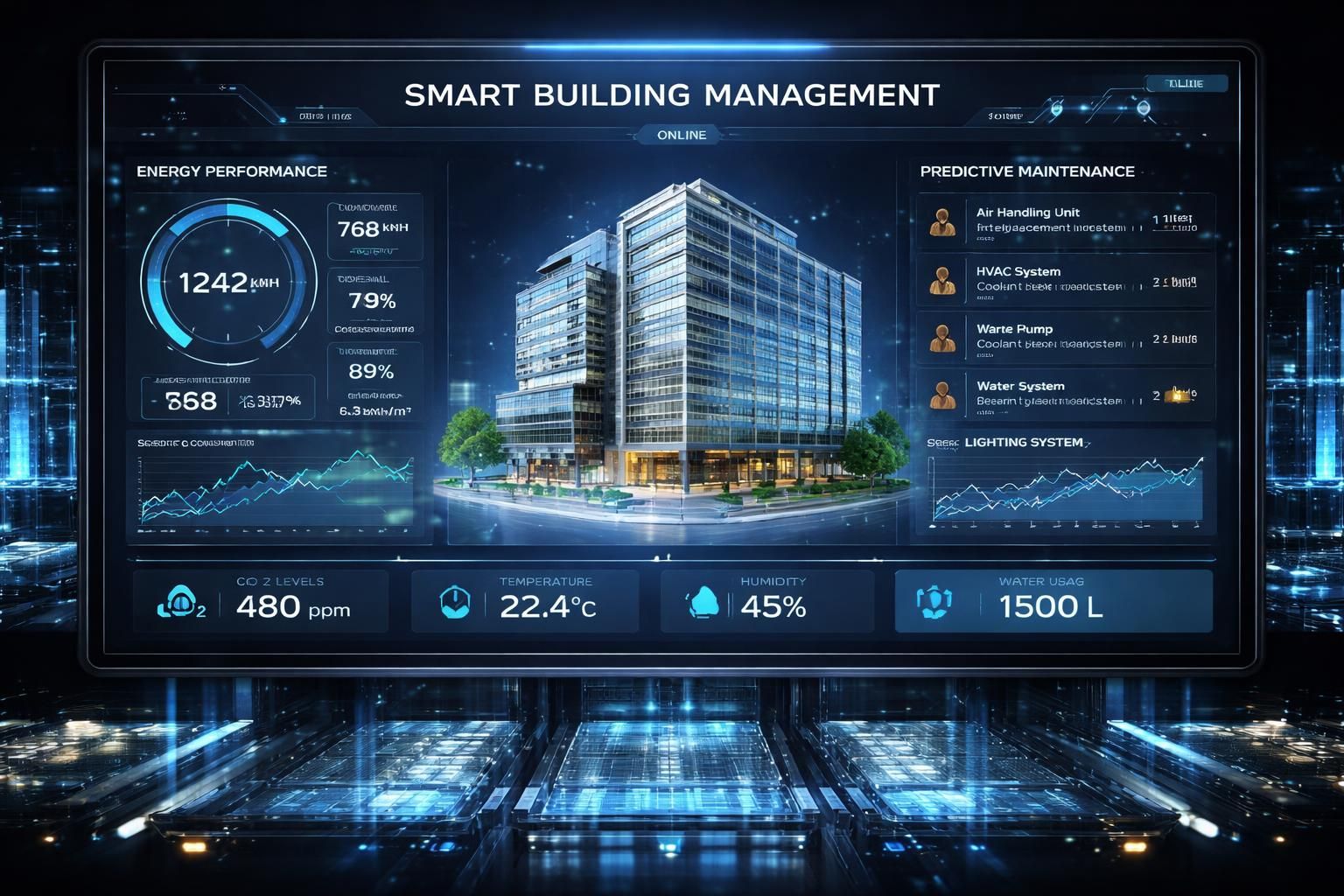

Ensuite, l’organisation des indicateurs de performance doit apparentée à des objectifs précis : la réduction des consommations énergétiques, la gestion des alarmes, le suivi des opérations de maintenance et la sécurité. Pour cela, il faudra hiérarchiser ces indicateurs selon leur criticité et fréquence d’usage. Un système qui noie les utilisateurs sous un flot de données sans les organiser perturbe l’efficacité de l’équipe de gestion technique. L’usage de codes couleurs, de graphiques dynamiques et de niveaux d’alerte est primordial pour une lecture rapide et opérationnelle.
L’intégration du monitoring énergétique dans le tableau de bord permet non seulement de superviser les consommations en temps réel, mais aussi d’analyser les tendances historiques. Ces analyses doivent être enrichies par des alertes automatiques déclenchées selon des seuils précis, facilitant ainsi une maintenance prédictive des équipements. Anticiper une défaillance ou un pic énergétique évitable est au cœur des enjeux de la GTB moderne.
Enfin, le choix de la plateforme logicielle influence grandement l’ergonomie et la faculté de personnalisation du tableau de bord. Les solutions de supervision modernes doivent offrir la possibilité d’intégrer des widgets configurables, de l’accès mobile sécurisé, ainsi que des fonctions d’export de données pour un traitement externe. Les dernières normes telles que le décret BACS imposent aussi des critères de conformité liés à la gestion énergétique, à prendre en compte lors du paramétrage.
Les critères d’ergonomie et d’intuitivité indispensables
Un tableau de bord GTB doit privilégier la simplicité d’utilisation. L’interface doit répondre à la logique métier des exploitants, en simplifiant l’accès aux commandes et en limitant le nombre d’intervention manuelle nécessaire pour obtenir une vue claire et complète. La navigation entre les différents écrans doit être fluide pour ne pas ralentir la prise de décision. Par exemple, un exploitant qui contrôle simultanément la climatisation, la ventilation et le chauffage ne doit pas perdre de temps à configurer et analyser manuellement chaque système indépendamment.
L’intégration d’un système d’alerte intelligent, capable d’envoyer des notifications sur smartphone ou tablette, complète cette ergonomie. Cela permet d’accélérer la réactivité en cas d’anomalies détectées, qu’elles concernent une panne d’équipement ou un dépassement de seuil énergétique. De ce point de vue, la technologie IoT couplée aux architectures GTB classiques offre un levier important pour l’automatisation des remontées d’information.
Ainsi, la conception d’un tableau de bord efficace doit idéalement faire appel à un intégrateur spécialisé en GTB. Celui-ci assurera une adéquation parfaite entre les besoins fonctionnels du bâtiment et les capacités techniques du système, tout en garantissant la conformité aux normes EN ISO 52120 relatives à l’opérabilité et à la sécurité des systèmes de gestion technique.
Comparaison objective des protocoles GTB : choisir les meilleurs outils pour l’automatisation et la supervision
La sélection des protocoles de communication est un enjeu majeur pour optimiser un tableau de bord GTB. Chacun présente des spécificités techniques et des cas d’usage typiques qui influent sur la qualité de la gestion technique du bâtiment.
KNX est reconnu pour sa simplicité dans les installations tertiaires et résidentielles. Ce protocole bus décentralisé repose sur un câblage dédié, adapté à l’automatisation des éclairages, volets roulants et systèmes HVAC. Il offre une très bonne interopérabilité mais reste limité pour des transferts importants de données ou des réseaux étendus.
BACnet, développé spécifiquement pour la gestion technique des bâtiments, facilite la communication entre les automates et superviseurs dans des environnements complexes. Sa capacité à gérer des centaines de points de contrôle en fait un choix privilégié pour les infrastructures industrielles ou les bâtiments commerciaux de grande taille. BACnet supporte plusieurs couches physiques, dont Ethernet et IP.
Modbus demeure le protocole historique pour le contrôle des équipements industriels. Ses variantes RTU et TCP permettent une communication robuste avec des automates et capteurs low-cost. Ce protocole présente toutefois une faible sécurisation nativement, ce qui nécessite des précautions en termes de cybersécurité.
LON est un autre standard intéressant pour sa flexibilité et sa capacité à gérer de nombreux équipements dans des réseaux décentralisés. Il est particulièrement apprécié dans les applications mixtes, combinant HVAC, éclairage et sécurité.
DALI est dédié à la gestion de l’éclairage. Son intégration dans la GTB permet un contrôle fin des luminaires, optimisation des coûts énergétiques et mise en œuvre de scénarios ponctuels. Il peut être combiné avec d’autres protocoles via des passerelles.
Pour élaborer un tableau de bord optimal, l’intégration de ces protocoles doit être envisagée dès la conception du projet. Par exemple, un bâtiment tertiaire peut employer KNX pour la gestion locale des équipements tandis que BACnet supervise l’ensemble central. Dans une démarche d’optimisation énergétique, la mise en place de passerelles pour agréger toutes ces données dans une interface unique est indispensable.
Étapes détaillées pour la mise en œuvre d’un tableau de bord GTB optimisé de la conception au paramétrage
La réussite d’un projet d’optimisation de tableau de bord GTB repose sur un processus rigoureux de conception et de déploiement. Chaque étape a son importance, depuis les choix initiaux jusqu’au paramétrage final des indicateurs et alertes.
Premièrement, la définition claire des objectifs du projet est essentielle. Il faut identifier les besoins métier, les enjeux énergétiques, les contraintes réglementaires (décret BACS notamment), ainsi que les exigences en matière de sécurité et de cybersécurité. Cette analyse conditionne la sélection des équipements et des technologies, ainsi que la structure des données à collecter.
Deuxièmement, la conception fonctionnelle du tableau de bord intervient par la modélisation des synoptiques graphiques. Ces synoptiques sont des représentations visuelles des installations du bâtiment et doivent refléter fidèlement la réalité physique et technique. Une approche modulaire facilitera l’évolution de la GTB, en permettant l’ajout ou la suppression d’équipements sans refonte complète.

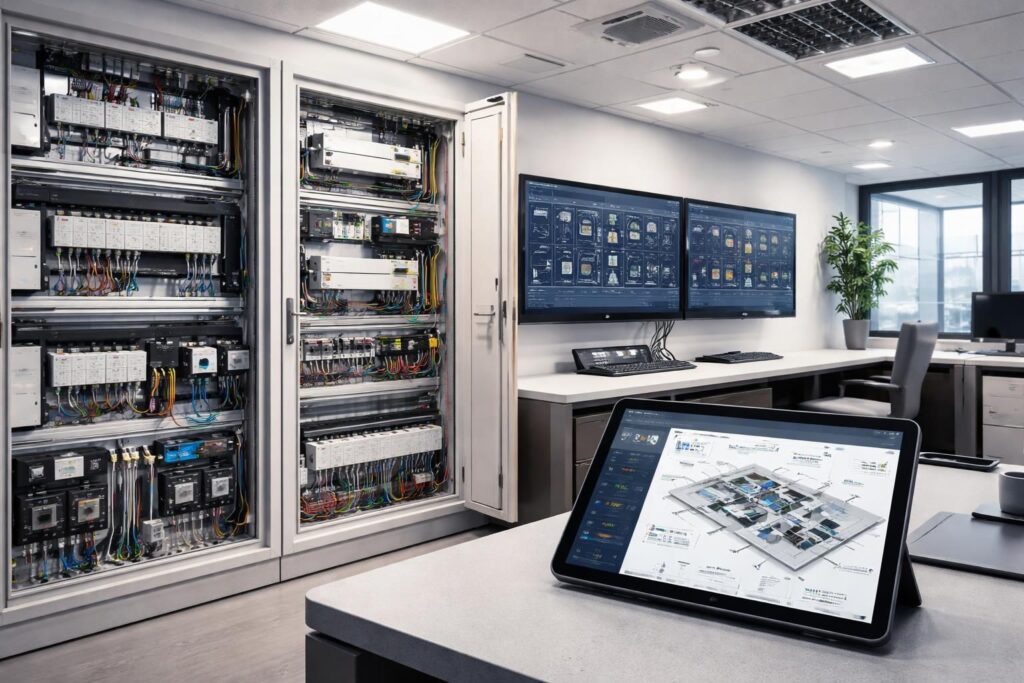

Troisièmement, vient la phase d’intégration des différents systèmes par des automates et superviseurs. Le paramétrage des points de mesure, alarmes, seuils d’alerte et historiques doit être réalisé avec précision. Une attention particulière doit être portée à la qualité des données collectées et à leur fréquence d’échantillonnage afin de garantir un monitoring énergétique efficace, mais sans surcharge inutile.
Quatrièmement, la validation en conditions réelles est indispensable. Il s’agit de tester le tableau de bord en situation opérationnelle, d’évaluer la pertinence des indicateurs et la réactivité des alertes. Cette phase permet d’ajuster les seuils, de supprimer les alertes indues et d’affiner les rapports.
Enfin, le déploiement et la formation des utilisateurs complètent la mise en œuvre. Une bonne prise en main du système augmente la qualité de la gestion technique du bâtiment et favorise une maintenance prédictive proactive. Il est souvent nécessaire de faire appel à un intégrateur spécialisé, notamment pour garantir la conformité aux normes EN ISO 52120 et assurer la pérennité des installations.
Budget et estimation des coûts associés
L’optimisation d’un tableau de bord GTB peut engendrer des budgets variables, dépendant de plusieurs facteurs. Pour un projet tertiaire de taille moyenne, le coût peut osciller entre 15 000 et 50 000 euros. Cette fourchette couvre l’acquisition de logiciels de supervision, l’achat ou la mise à jour des automates et capteurs, ainsi que les prestations d’intégration et de formation.
Si le bâtiment intègre des technologies de pointe telles que l’IoT pour un monitoring énergétique avancé, ou des architectures redondantes pour des applications critiques, les coûts peuvent s’élever davantage. D’autre part, l’investissement dans une bonne cybersécurité est indispensable pour sécuriser les données et prévenir les intrusions, ce qui représente une part non négligeable du budget.
Par conséquent, il est recommandé de prévoir un budget intégrant à la fois les coûts d’équipement, les frais d’intégration, et la maintenance préventive à long terme, cette dernière étant un élément clé pour garantir l’efficacité et la durabilité du système.
Les enjeux cruciaux de cybersécurité et de maintenance préventive dans l’optimisation d’un tableau de bord GTB
À l’ère de l’automatisation et du numérique, la gestion technique du bâtiment s’appuie de plus en plus sur des infrastructures connectées. Cela introduit des risques accrus en matière de cybersécurité, qui peuvent compromettre la disponibilité des systèmes, la confidentialité des données, voire la sécurité physique des occupants.
Un tableau de bord GTB optimisé doit intégrer des mécanismes résistants face aux cyberattaques. Cela passe par la mise en place de pare-feu spécifiques, le chiffrement des communications des protocoles utilisés (par exemple, BACnet Secure Connect), l’authentification renforcée des accès, ainsi que la gestion rigoureuse des droits utilisateurs.
En parallèle, la maintenance préventive s’impose comme un levier indispensable pour garantir la continuité opérationnelle. Grâce aux données collectées et à l’analyse en temps réel via le tableau de bord, il devient possible de détecter précocement les défaillances potentielles. Cette approche réduit considérablement les risques de panne et optimise les interventions techniques, ce qui génère une meilleure gestion des coûts.
Par exemple, un capteur détectant une anomalie sur un échangeur thermique pourra déclencher une alerte proactive affichée sur le tableau de bord, déclenchant ainsi une intervention planifiée avant qu’une panne majeure ne survienne. Cette maintenance prédictive repose sur une collecte de données fiable et une analyse fine, deux points qui nécessitent une parfaite intégration dans le système GTB.
Enfin, la conformité aux normes telles que le décret BACS impose également la mise en œuvre de mesures de sécurité informatique et de suivis réguliers. Ces obligations réglementaires sont essentielles pour garantir la qualité de la gestion énergétique et la sécurité des installations. Faire appel à des experts en intégration et cybersécurité s’avère souvent nécessaire pour répondre à ces exigences complexes.
